农用物料转运动力承载车架结构设计

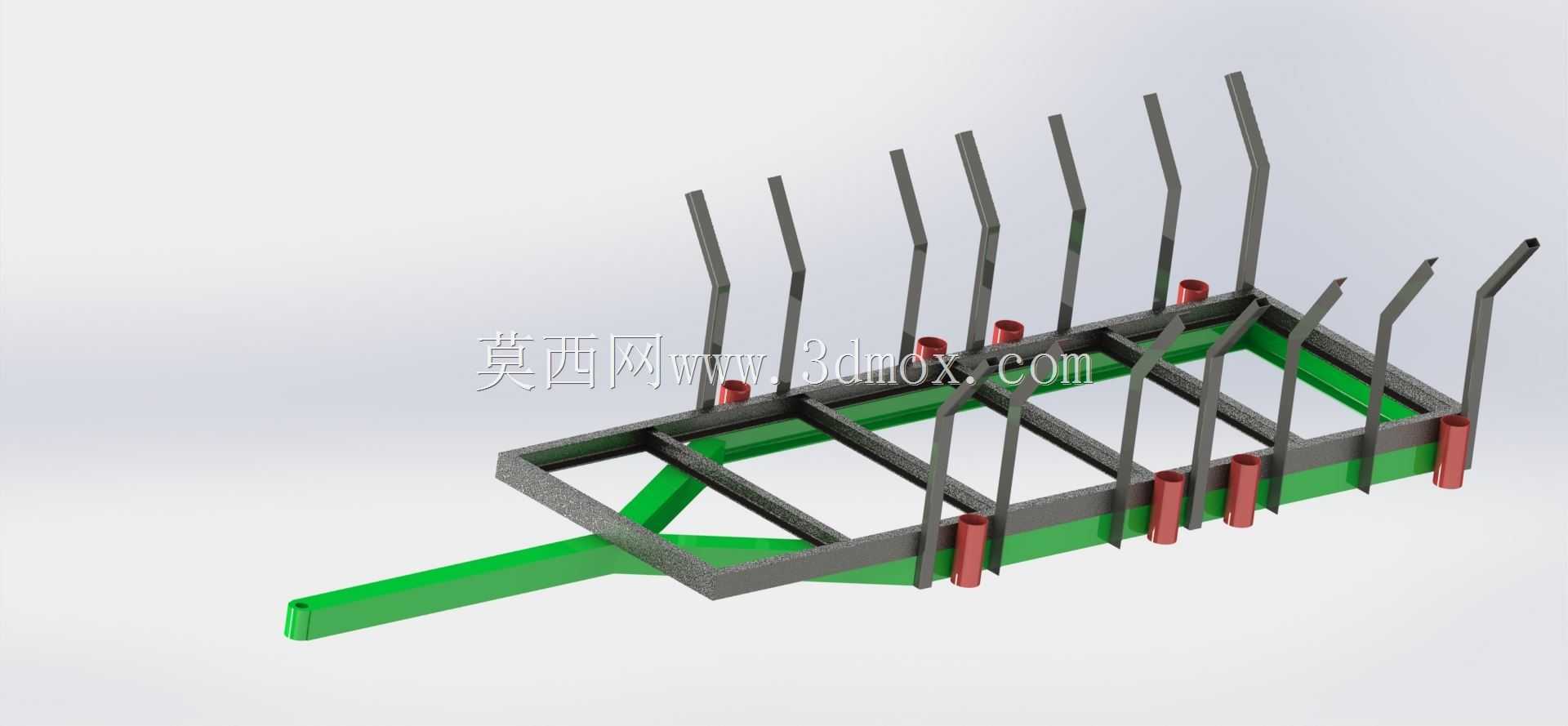

　　这款动力承载车架主要面向丘陵山地小块农田的短距离物料转运场景，适配南方果园、北方露地菜田的农资、采收农产品转运需求，解决狭窄田埂、起伏地块大型农机无法通行的转运痛点，可搭配小型动力单元组成轻量化转运设备，也可作为牵引式挂载单元连接小型手扶动力机头使用。从结构设计逻辑来看，整体采用框架式承载思路，主纵梁与横梁采用矩形截面型材拼焊成型，相比同规格圆管结构抗扭截面系数提升18%左右，能更好适应田间非铺装路面的交变冲击载荷，避免长期使用后出现车架开焊、变形问题。前端延伸的单臂牵引结构做了变截面加强处理，牵引连接端预留标准销接孔位，可适配多数小型农用动力机头的牵引挂接尺寸，牵引臂与主框架连接位置增设斜向加强撑，

　　将牵引载荷分散传递到两根主纵梁上，避免单点受力导致的连接部位撕裂。车架两侧等距布置的立式挡杆采用插拔式安装结构，挡杆底部与车架横梁上的套筒配合，可根据转运物料的类型灵活拆装：转运散装果菜、袋装肥料时插入挡杆，防止物料在颠簸路段滑落；转运整箱农资、大件农具时可拔出挡杆，拓展车架的平面承载边界，适配不同尺寸的载物需求。挡杆安装套筒与横梁焊接位置增设短加强筋，抵消车辆颠簸时挡杆受到的侧向冲击力，避免套筒焊缝开裂。车架底部沿纵梁方向布置的绿色承托构件采用耐磨高分子材质衬层，一方面降低物料与金属车架的硬接触磕碰损伤，另一方面减少散装物料的漏料缝隙，同时该衬层通过螺栓与车架主体连接，磨损后可单独更换，降低后期维护成本。从安装边界来看，

　　车架整体宽度控制在0.8米以内，可顺利通过宽度1米的狭窄田埂与果园行间通道，牵引端离地高度适配15-20马力小型动力机头的标准牵引高度，无需额外改装挂接结构；车架上平面预留的多个安装孔位，可根据使用需求加装货厢底板、自卸举升机构、喷雾药箱挂载支架等拓展部件，实现一车多用。结构受力层面，设计阶段通过载荷仿真验证，额定承载500kg工况下，车架最大变形量控制在1.2mm以内，最大应力集中在牵引臂与主框架连接位置，应力值远低于型材的屈服强度，预留足够的安全余量应对田间作业的冲击载荷。挡杆的高度设计为0.6米，既能够对袋装、散装物料形成有效围挡，又不会遮挡操作人员的行进视线，在狭窄路段转向时也不会因为挡杆过高刮碰果树枝条、田埂旁的作物。

　　车架尾部预留的挂接孔位，可额外挂载小型播种机具、除草设备，实现转运与田间作业的功能切换，提升设备的综合利用率。考虑到田间作业的泥水腐蚀问题，所有金属构件焊接完成后都做了抛丸除锈加喷塑处理，相比普通喷漆工艺耐锈蚀能力提升3倍以上，适应高湿度、多泥水的作业环境；插拔式挡杆的配合间隙控制在0.5mm以内，既保证插拔顺畅，又不会因为间隙过大在作业时出现晃动异响。主框架的横梁间距经过优化，间距设置为0.3米，在保证承载强度的前提下尽可能降低车架自重，整体车架重量控制在45kg以内，两名操作人员即可完成抬运、装卸，适配丘陵山地无法通行车辆区域的人工转场需求。牵引端的销接孔采用衬套强化设计，避免长期挂接使用后孔位磨损变大导致挂接间隙过大、行驶晃动的问题，衬套采用耐磨铜质材料，磨损后可单独更换，无需对整个牵引臂进行维修。
