糖厂果汁加热蒸汽管路排布系统

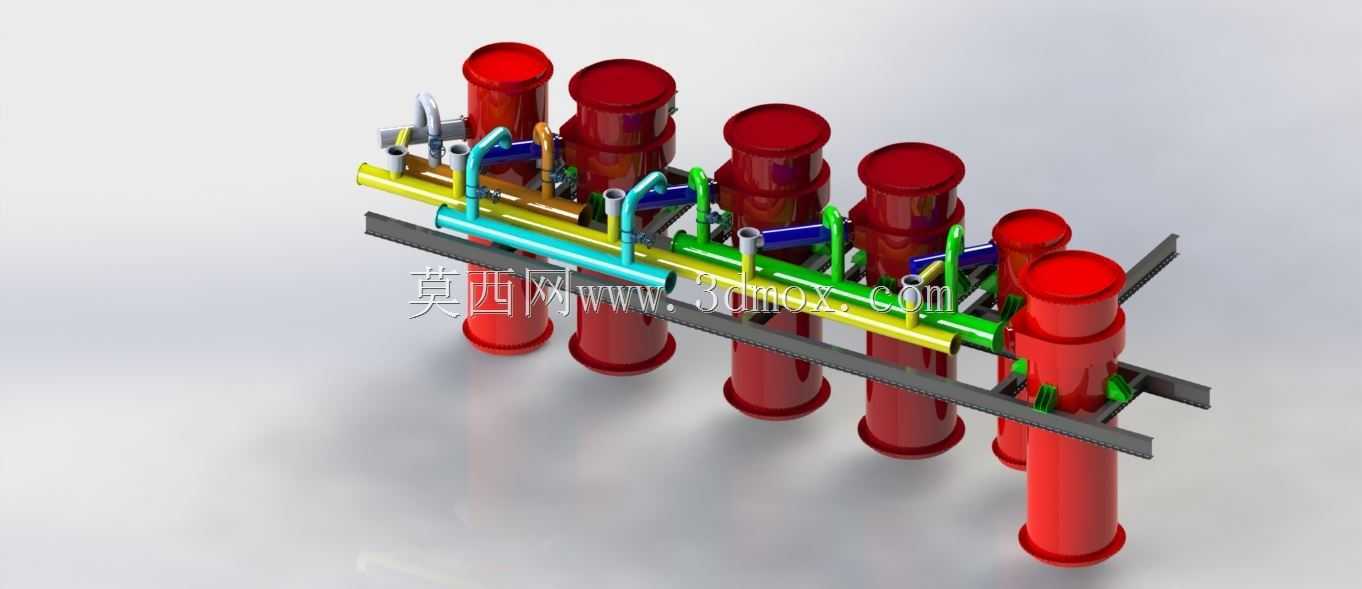

　　在制糖生产线的预处理工段，甘蔗汁经压榨提取后，需通过多段加热完成澄清、灭菌的前置工序，这套蒸汽排放排布系统正是配套多台列管式果汁加热器的核心蒸汽输配与余汽排出单元，直接决定整线加热工段的蒸汽利用效率与工况稳定性。从现场安装逻辑来看，整套系统采用立式加热器成排并列布置的方案，六台不同容积的加热罐体沿生产线走向一字排开，底部通过型钢支撑框架固定在车间二层操作平台之上，支撑框架采用槽钢焊接成型，预留了1.2米的底部检修空间，方便操作人员巡检罐体底部的冷凝水排放口与进料管路接口，单台罐体的安装定位误差控制在±5mm以内，避免管路对接时出现强制装配产生的内应力。

　　管路设计层面，系统采用分层布管的思路降低管路干涉风险：最下层的黄色管路为蒸汽主输送管，沿所有罐体的轴向通长布置，负责将锅炉输送来的饱和蒸汽分配至每台加热器的蒸汽进口，主管道管径根据各段供汽量做变径处理，靠近蒸汽入口端管径最大，沿供汽方向逐段缩径，保证各台加热器的入口蒸汽压力偏差不超过0.02MPa；中层的青蓝色管路为不凝气汇集管，负责收集各加热器顶部排出的不凝性气体，避免不凝气在换热腔体内积聚降低换热效率，每台罐体与汇集管之间都设置了独立的切断阀与流量调节支路，可根据单台罐体的换热工况单独调整排气量，避免出现单台罐体过排导致蒸汽浪费、或排气不足导致换热效率下降的问题；上层的多组彩色支管为各罐体的二次蒸汽引出管，将加热器内换热后形成的二次蒸汽输送至下一效加热单元重复利用，实现热能的梯级利用。

　　从功能实现角度，这套系统并非简单的管路拼接，而是充分考虑了制糖工段的实际工况特性：甘蔗汁加热过程中，蒸汽换热后会形成大量冷凝水，同时甘蔗汁蒸发析出的少量挥发性物质会随不凝气一同排出，因此管路设计时在所有低位点都设置了冷凝水排放接口，在管路转弯处采用大曲率弯管降低流阻，避免管路内出现水击现象损伤罐体与焊口；所有与罐体连接的管路都设置了金属波纹管补偿段，抵消设备运行时因温度变化产生的热胀冷缩位移，避免管路焊口长期受交变应力出现开裂泄漏。

　　安装边界方面，整套系统的横向总长度适配标准制糖车间6米柱距的厂房布局，无需额外对厂房结构做改造即可直接就位安装，管路最高点距离操作平台面的高度控制在2.8米，既保证了管路下方的操作通行空间，也方便操作人员站在操作平台上完成阀门操作与日常点检；罐体顶部的排气阀组统一布置在靠近操作通道的一侧，日常巡检时无需绕行到设备背面即可完成所有排气参数的调整，大幅降低了日常运维的工作量。

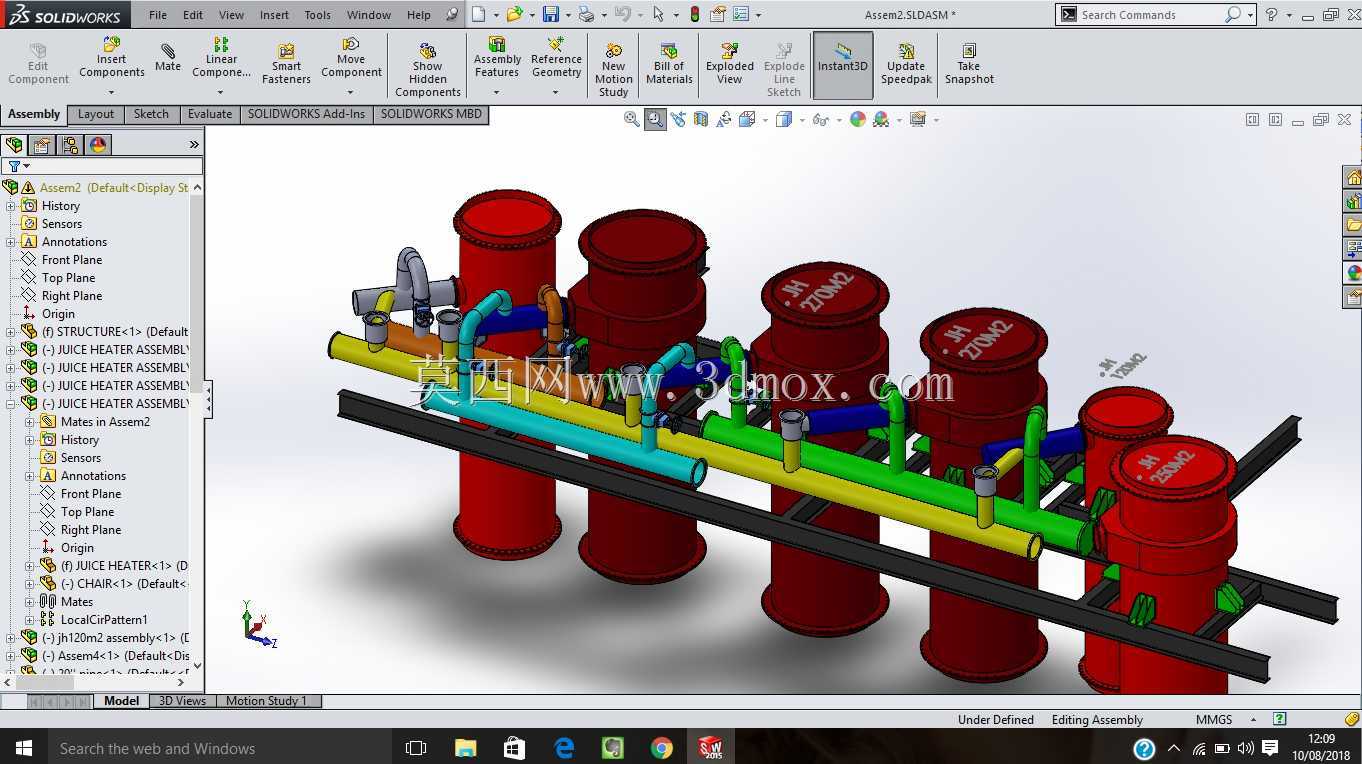

　　在实际生产场景中，这套系统可适配不同处理量的制糖生产线，通过增减并列布置的加热器数量即可匹配不同的甘蔗汁处理规模，管路接口全部采用标准化法兰连接，单台加热器需要检修维护时，只需关闭对应支路的进出阀门即可单独隔离，无需停掉整组加热设备，大幅降低了设备检修对生产线连续运行的影响。蒸汽管路的保温层预留安装空间在建模时已经做了充分考虑，所有管路与相邻结构件之间都预留了至少50mm的间隙，方便后期包裹保温棉减少蒸汽输送过程中的热损失，整体建模精度完全满足现场施工下料、管路预制的使用要求，可直接导出工程图用于指导现场安装作业。
