小型食品加工用冰淇淋定量切割装置

　　在冷饮加工的小型生产场景里，尤其是社区型冷饮作坊、现制冰淇淋门店的后端预加工环节，这类冰淇淋切割装置的应用需求一直存在——区别于大型冷饮生产线的高速分切设备，这类小型装置不需要匹配连续化的速冻隧道产能，核心要解决的是小批量、多频次的冰淇淋分切作业，避免人工分切带来的切面不规整、单份克重偏差大、物料粘黏刀具导致的原料浪费问题。

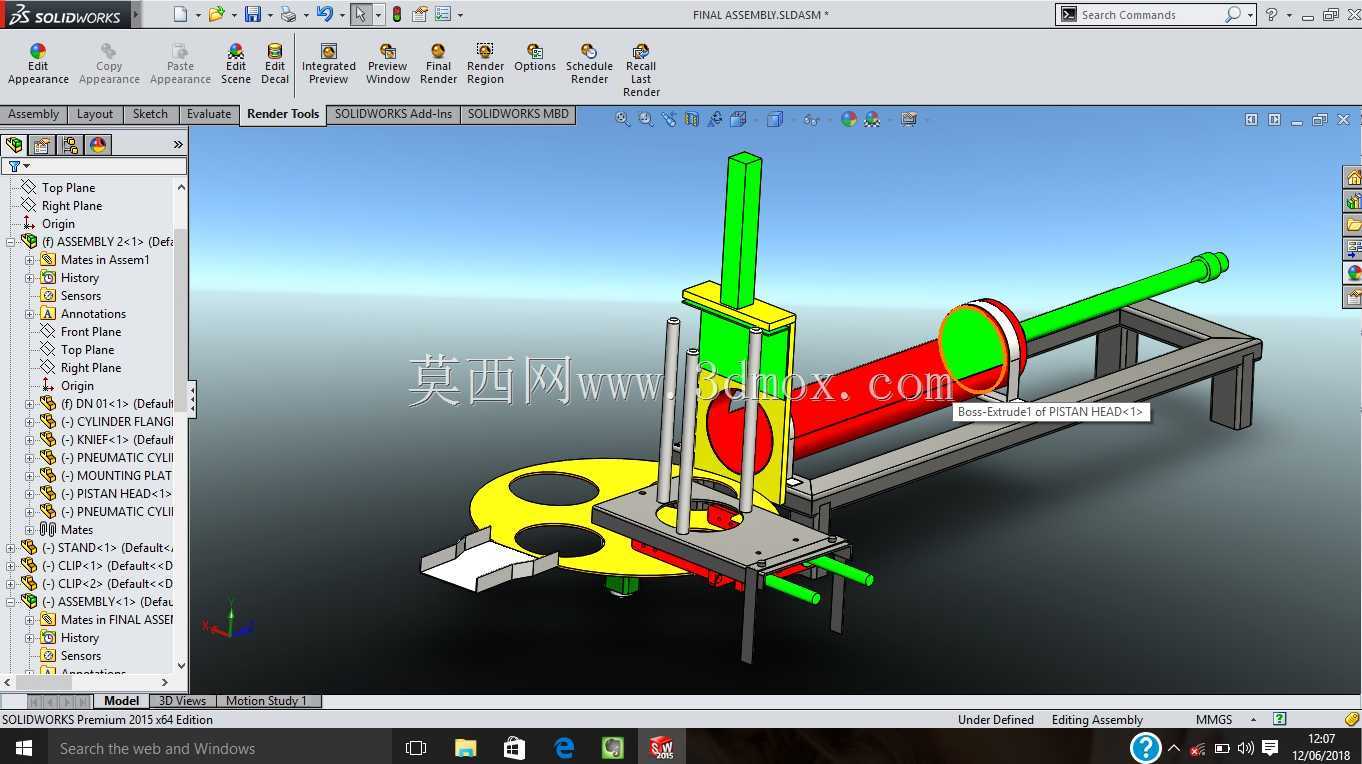

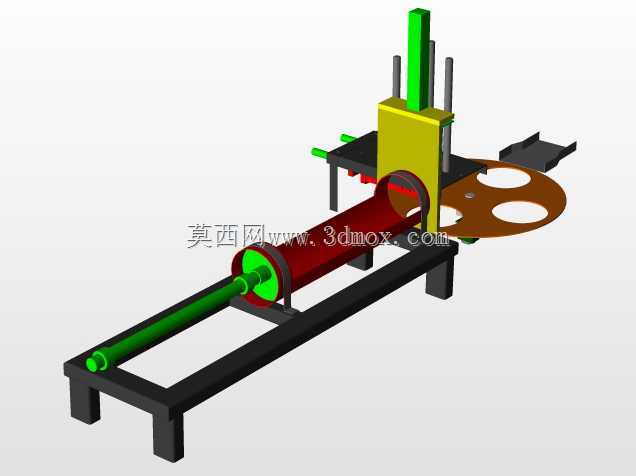

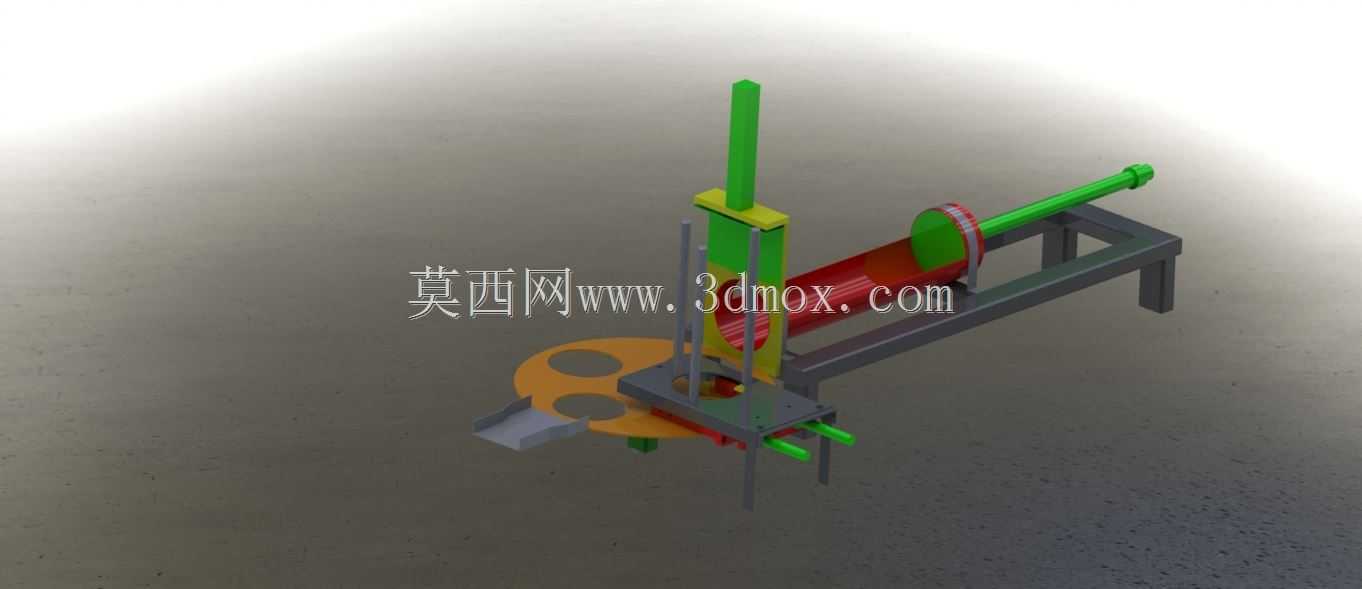

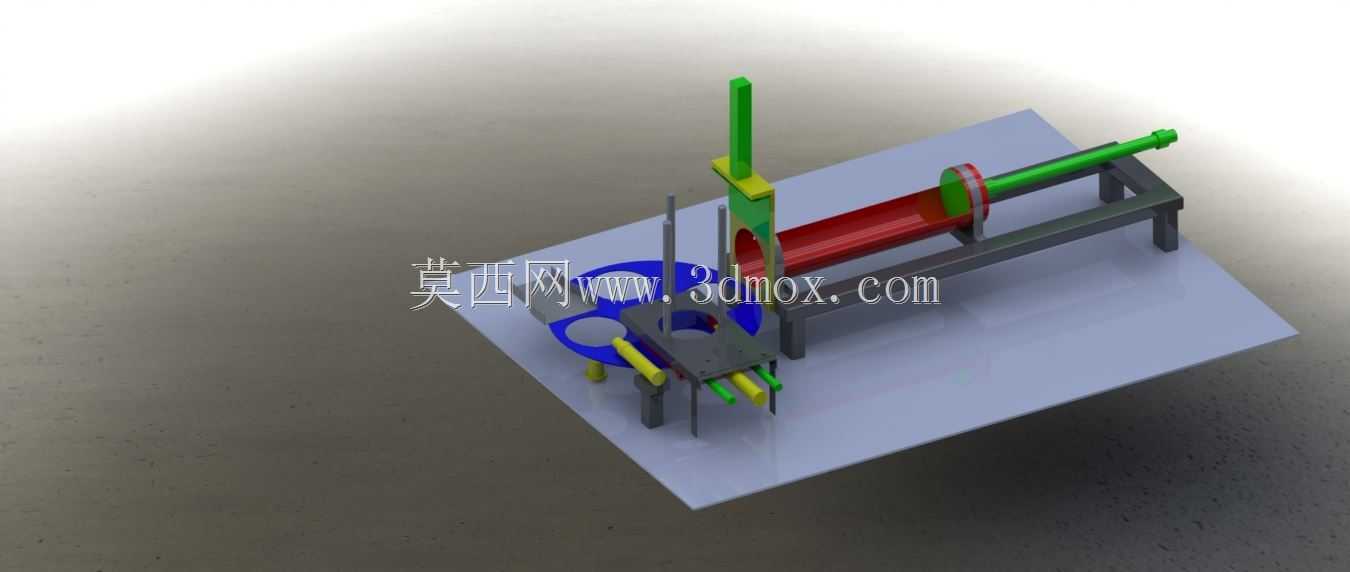

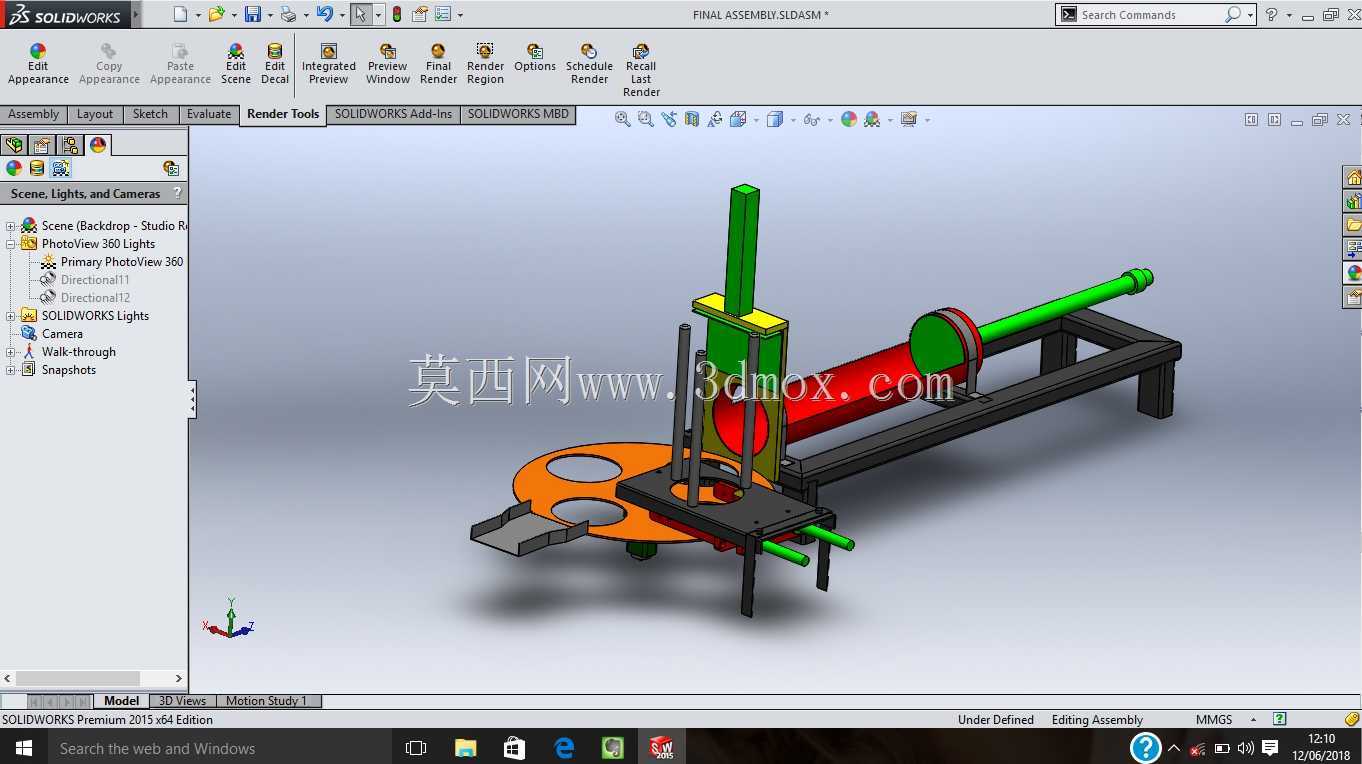

　　从实际作业逻辑来看，这套装置的核心功能是完成硬化后冰淇淋块的定距推送与垂直切割，整套机构的动力输入分为两个独立单元：水平布置的推送组件采用丝杠配合滑台的结构，前端设置与冰淇淋料筒内径匹配的推料盘，推料盘端面做了聚四氟乙烯涂层处理，避免低温下冰淇淋料体与金属盘面粘连，推送行程的限位通过行程开关触发，可根据单份冰淇淋的切割厚度调整触发块的安装位置，实现单份克重的灵活调整，常规作业状态下，推送精度可控制在±1mm范围内，对应单份重量偏差不超过3g，完全满足小型门店的售卖计量要求。垂直方向的切割执行件采用薄型不锈钢切刀，刀身做了镜面抛光与低温防粘处理，切割动作由垂直布置的气缸驱动，切刀下落的速度可通过气源处理件的节流阀调整，避免速度过快导致冰淇淋料体受挤压变形，或是速度过慢出现切面毛糙、料体粘刀的问题。

　　设计这套结构的时候，首先要考虑的是低温作业环境下的机构可靠性，所有与冰淇淋料体接触的零部件都采用304食品级不锈钢材质，机架部分采用标准方管焊接后做食品级环氧喷涂处理，避免长期低温潮湿环境下出现锈蚀污染物料。承托冰淇淋料坯的转盘上设置了三个等角度分布的定位孔，可同时放置三根预冻好的冰淇淋料棒，转盘的分度定位采用弹簧销结构，每次切割完成后手动转动转盘即可将下一个工位的料坯对准推料轴线，不需要反复拆装料筒，能有效减少作业间隙的等待时间，提升小批量生产的作业效率。切刀的正下方设置了导料斜槽，切割完成的冰淇淋份块会顺着斜槽滑落到下方的接料托盘里，斜槽的倾斜角度设置为35度，既不会因为角度过陡导致料块滑落速度过快摔变形，也不会因为角度过缓出现料块滞留在斜槽上的问题。

　　从安装边界来看，整套装置的外形尺寸控制在长850mm、宽420mm、高650mm的范围内，不需要做专门的地基固定，直接放置在标准的1.2m宽操作台上即可使用，设备总重量不超过45kg，单人即可完成移位与清洁作业。气源接口采用标准的8mm快插接头，匹配小型作坊常用的0.6-0.8MPa压缩空气气源即可正常工作，不需要额外配置大功率的动力电源，仅控制回路需要接入220V民用电源，整体能耗不超过50W。机构的所有传动部位都设置了透明的亚克力防护挡板，避免作业过程中操作人员误触运动部件，同时也能防止外界的灰尘、杂物落到冰淇淋料体上，符合食品加工的卫生防护要求。

　　在结构细节的处理上，推料组件的导轨采用自润滑的直线导轨，不需要定期加注润滑脂，避免润滑油脂泄漏污染食品物料；切刀的安装座采用快拆结构，不需要额外工具即可拆下切刀进行清洗与消毒，满足食品加工设备每班清洁的作业要求。转盘的定位孔内径可根据常用的冰淇淋料筒外径做适配调整，常规配置的定位孔适配直径75mm的标准圆形冰淇淋料坯，若有特殊形状的料坯加工需求，仅需更换对应开孔的转盘面板即可，不需要改动整套设备的主体结构，设备的适配灵活性较强。

　　实际作业过程中，操作人员仅需要完成三个动作：将预冻好的冰淇淋料筒放置到转盘的定位孔内，转动转盘将料筒对准推料轴线，按下启动按钮即可自动完成推料、切割、退刀的全流程动作，单次切割循环的时间不超过2秒，每小时可完成1200-1500份的冰淇淋分切作业，完全能覆盖小型冷饮加工点的日产能需求。对比传统的人工手持切刀分切的作业方式，这套装置不仅能大幅降低操作人员的劳动强度，还能有效减少人工接触物料带来的食品安全风险，同时分切后的冰淇淋切面平整、单份重量一致，能有效提升成品的外观规整度，减少因分切偏差带来的原料损耗。
