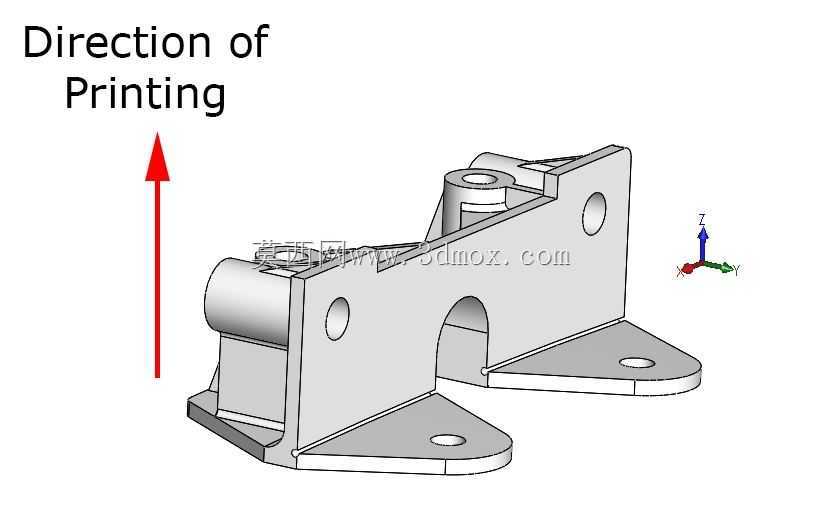

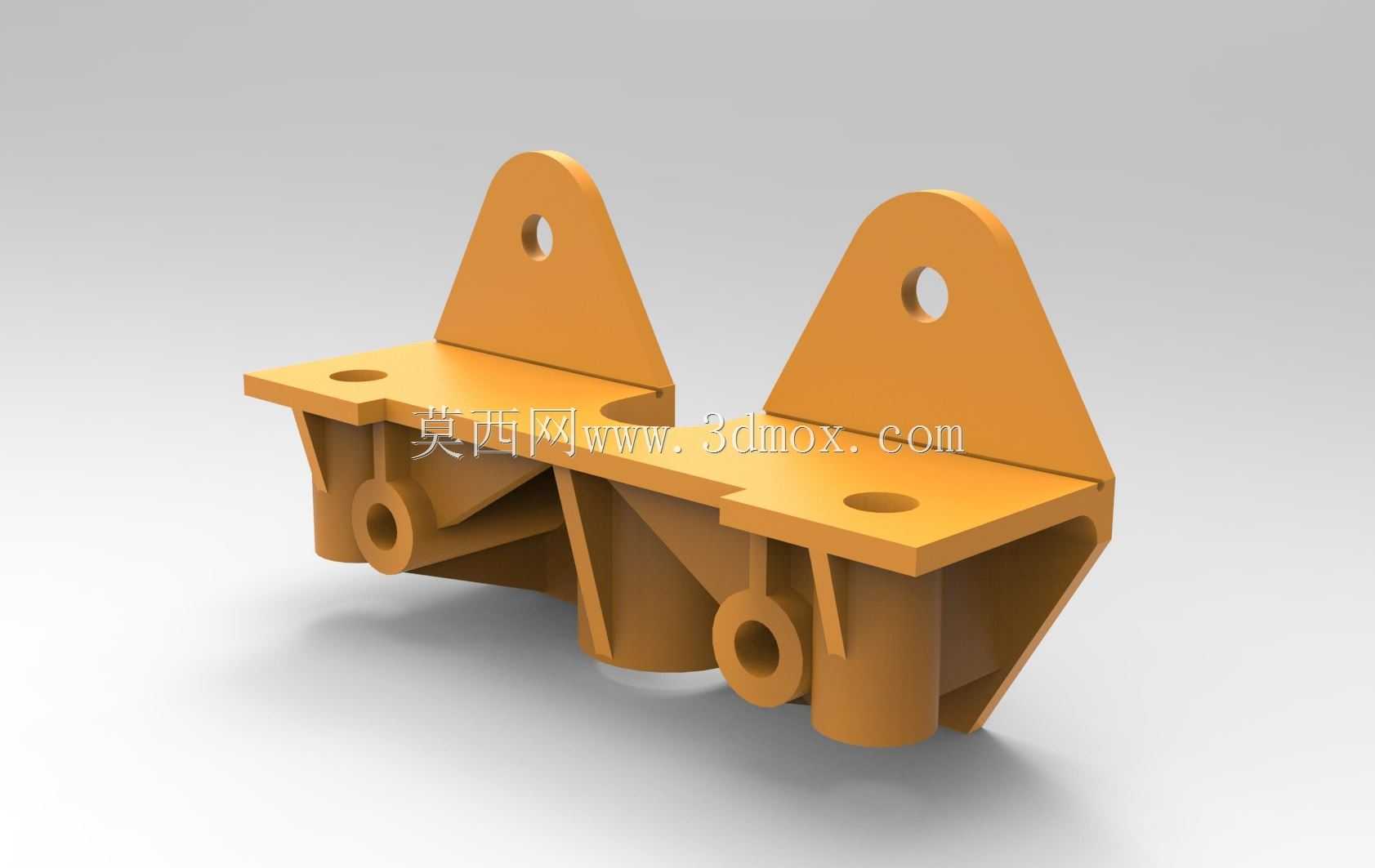

ULA火箭附件连接支撑支架结构设计

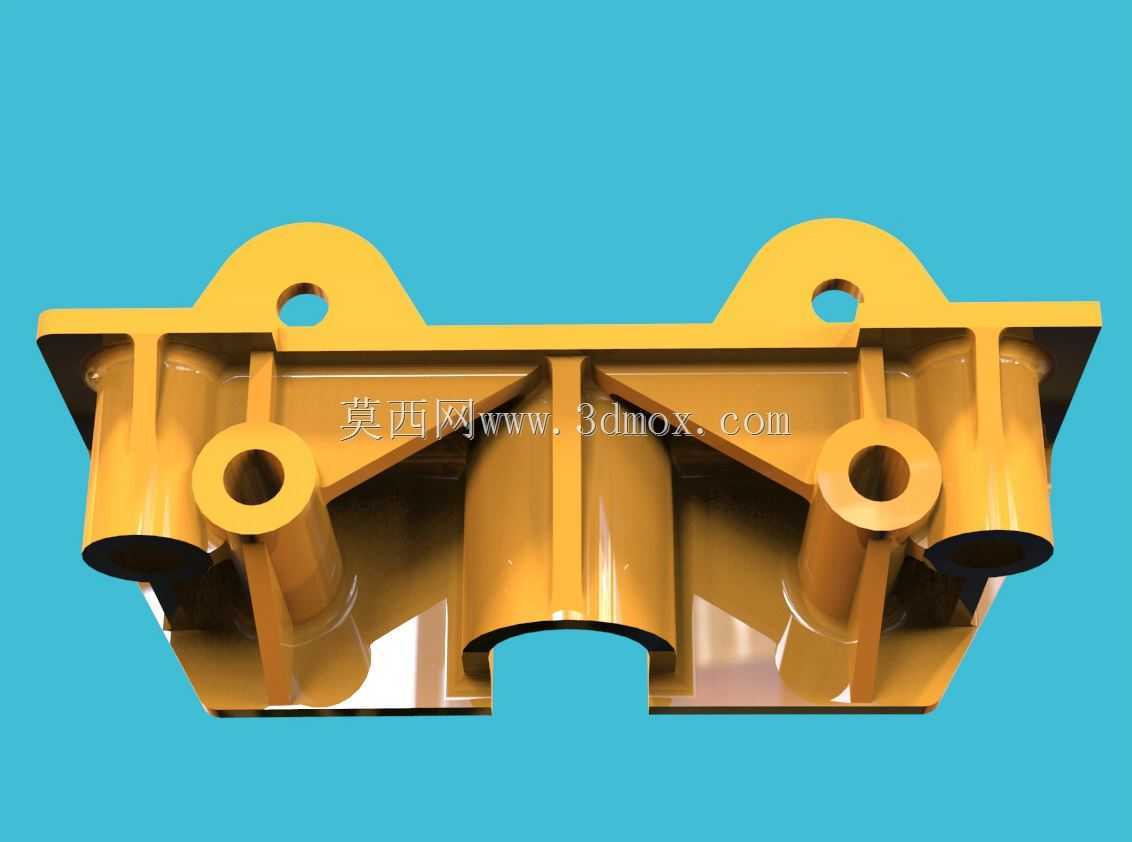

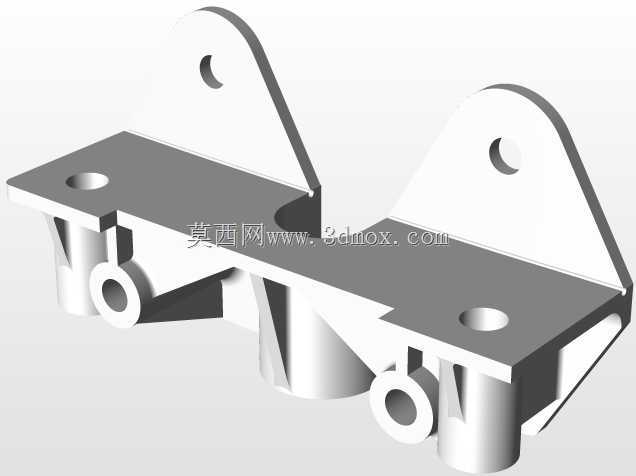

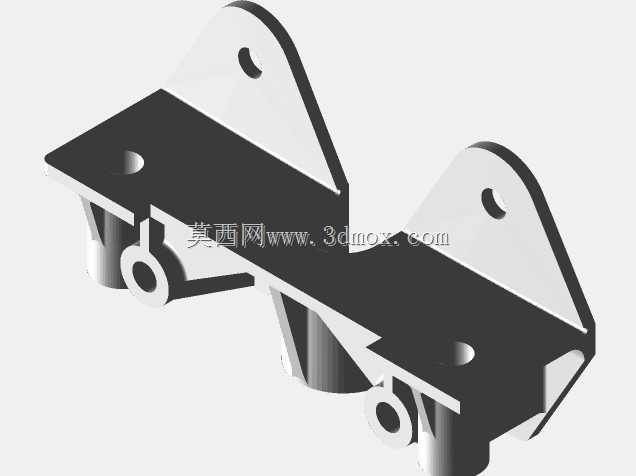

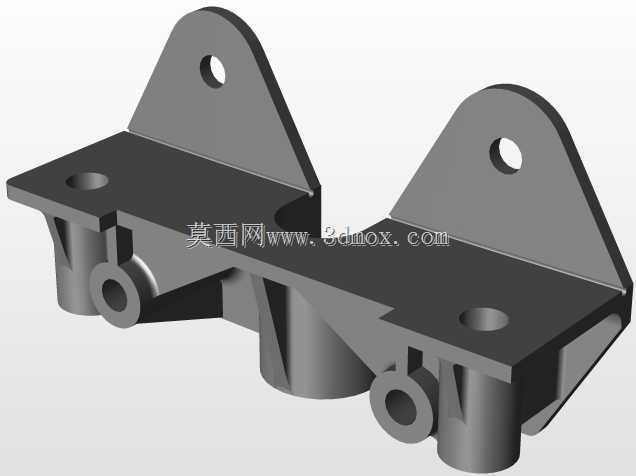

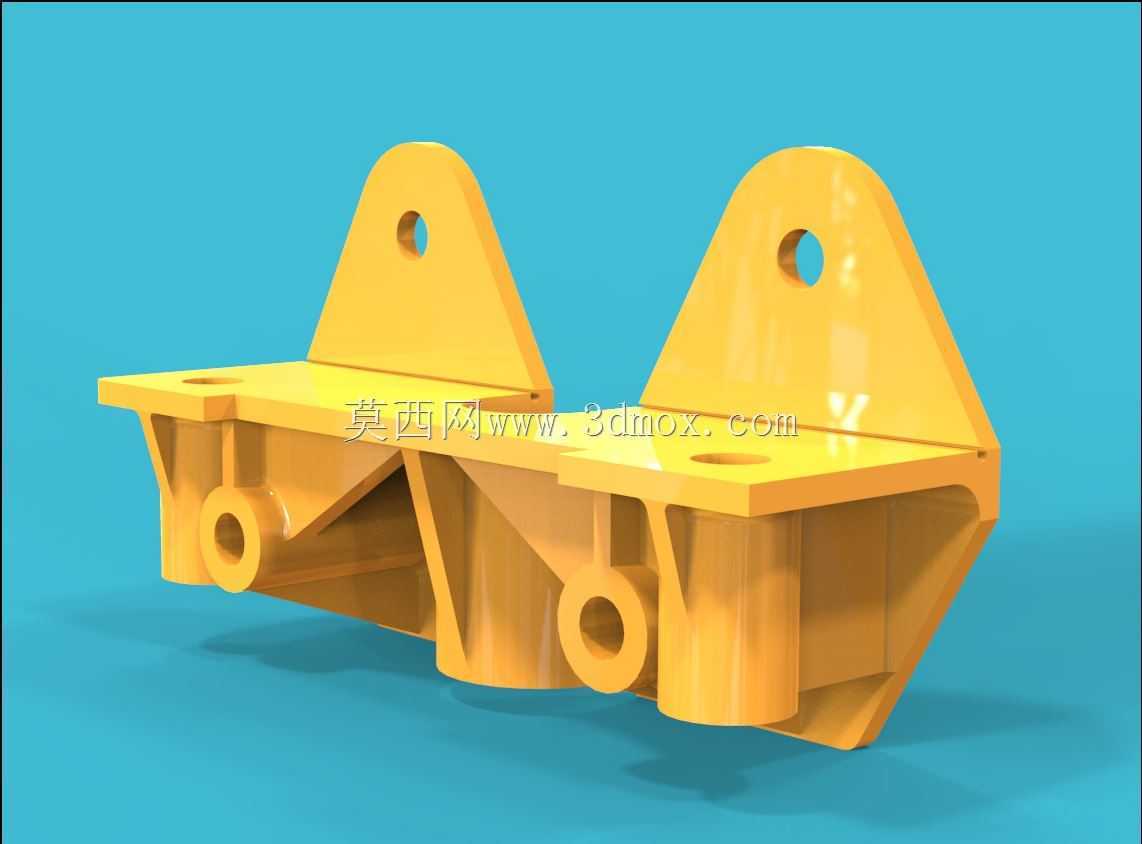

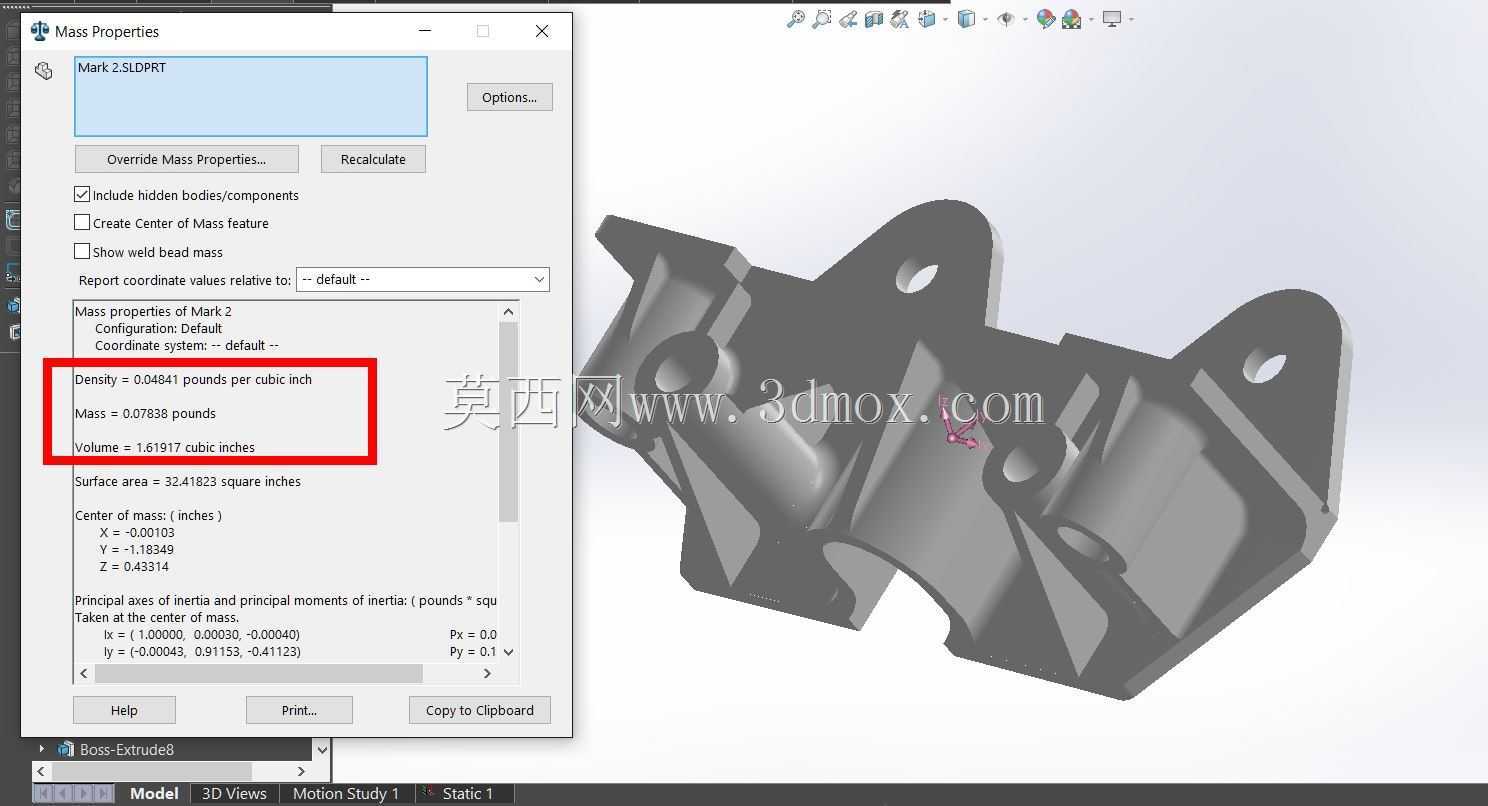

　　在航天发射装备的配套结构设计中，这类附件连接支架属于箭体周边辅助挂载的核心受力构件，主要承担箭体表面外挂管线、小型传感组件或是辅助功能模块的承载固定作用，需要在发射阶段的强振动、大过载工况下保持结构完整性，避免出现连接失效导致的附件脱落问题，直接关系到发射流程中箭体外围辅助系统的运行可靠性。从结构受力逻辑来看，这类支架的设计核心是在有限的安装空间内，兼顾轻量化要求与结构强度冗余，毕竟航天装备对每一克重量的控制都极为严苛，多余的结构重量都会直接挤占有效载荷的重量配额。设计过程中首先要匹配箭体对应安装位的接口边界，安装面的孔位需要和箭体预设的连接点完全契合，两个带安装孔的耳片结构是主要的载荷传递路径，

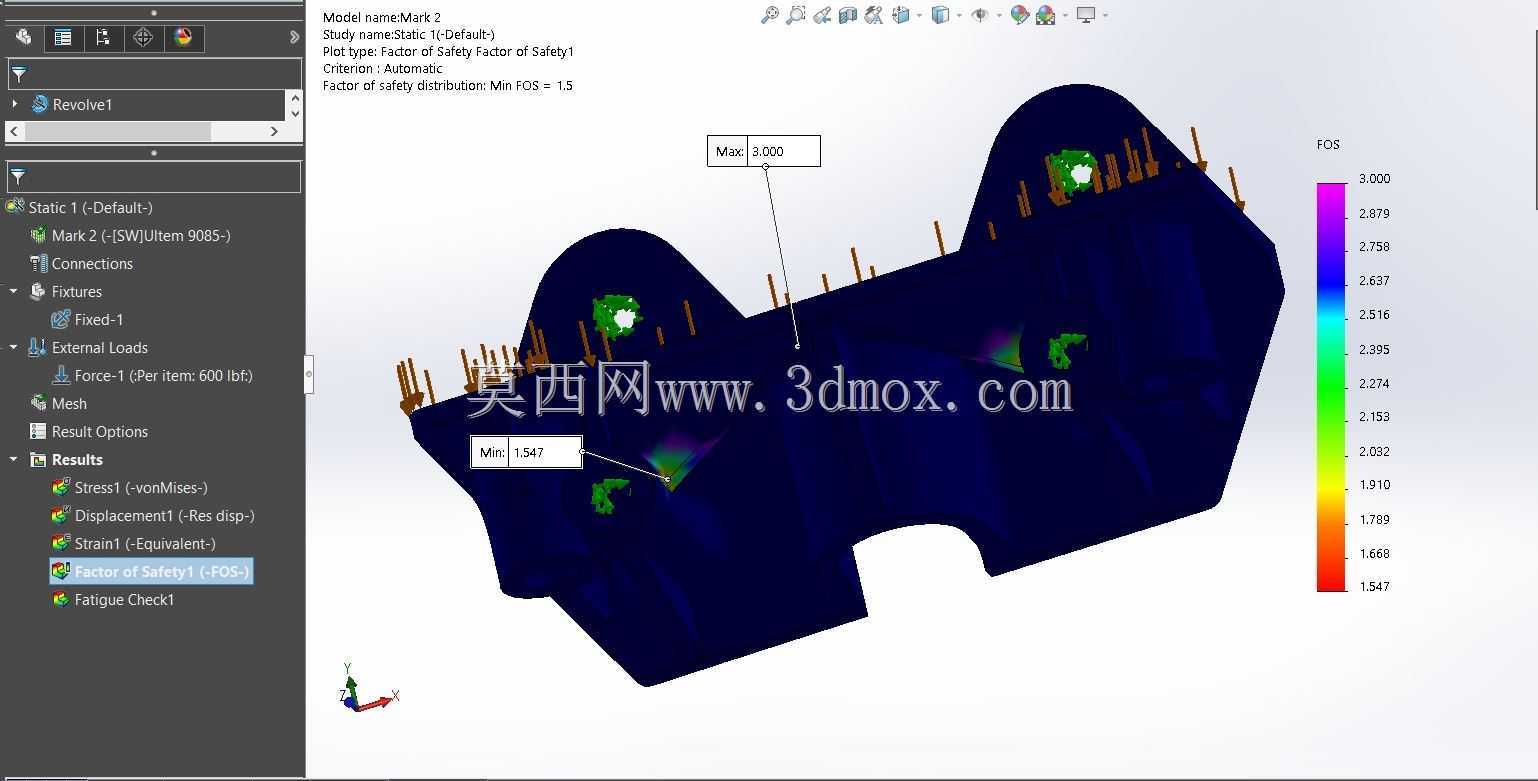

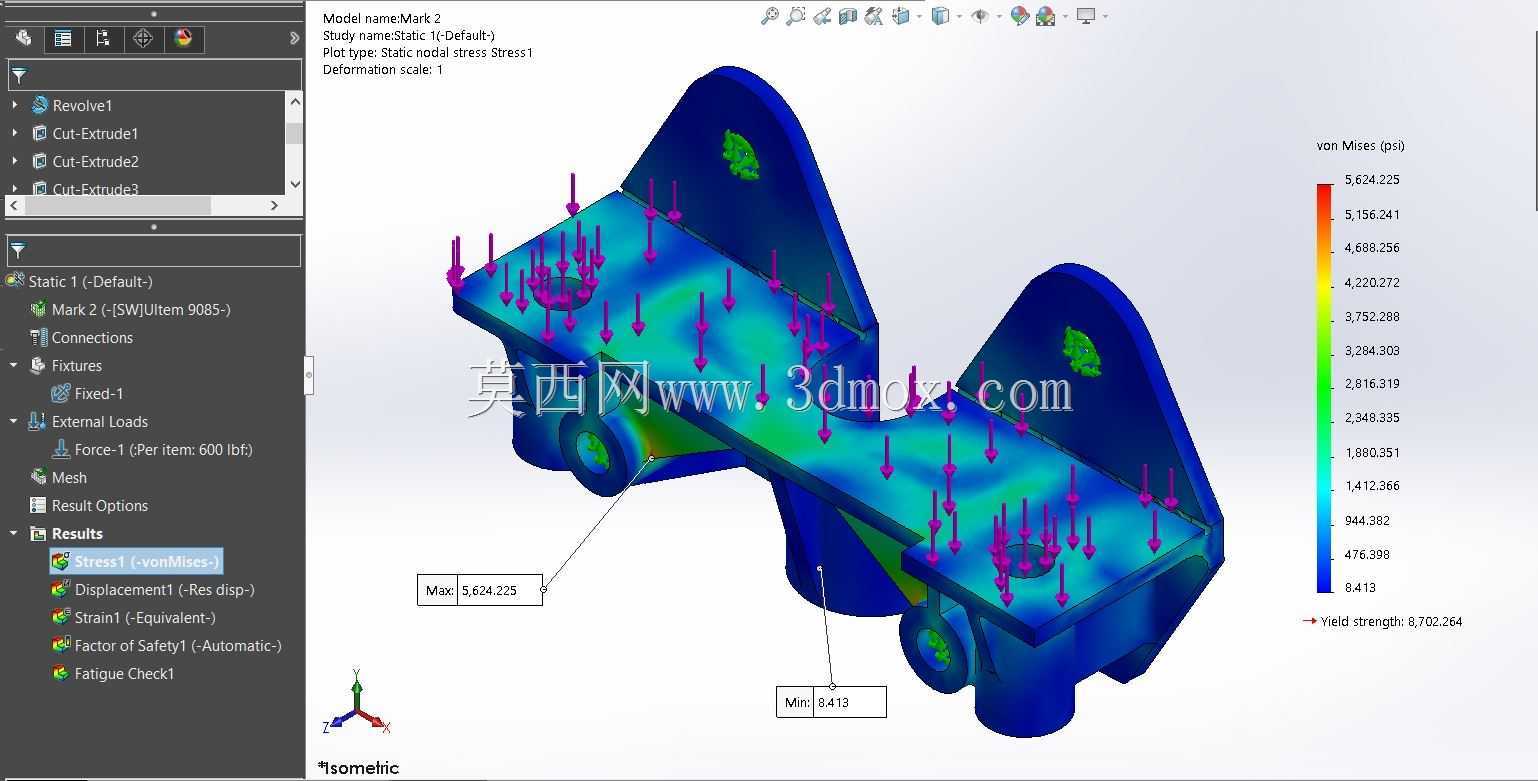

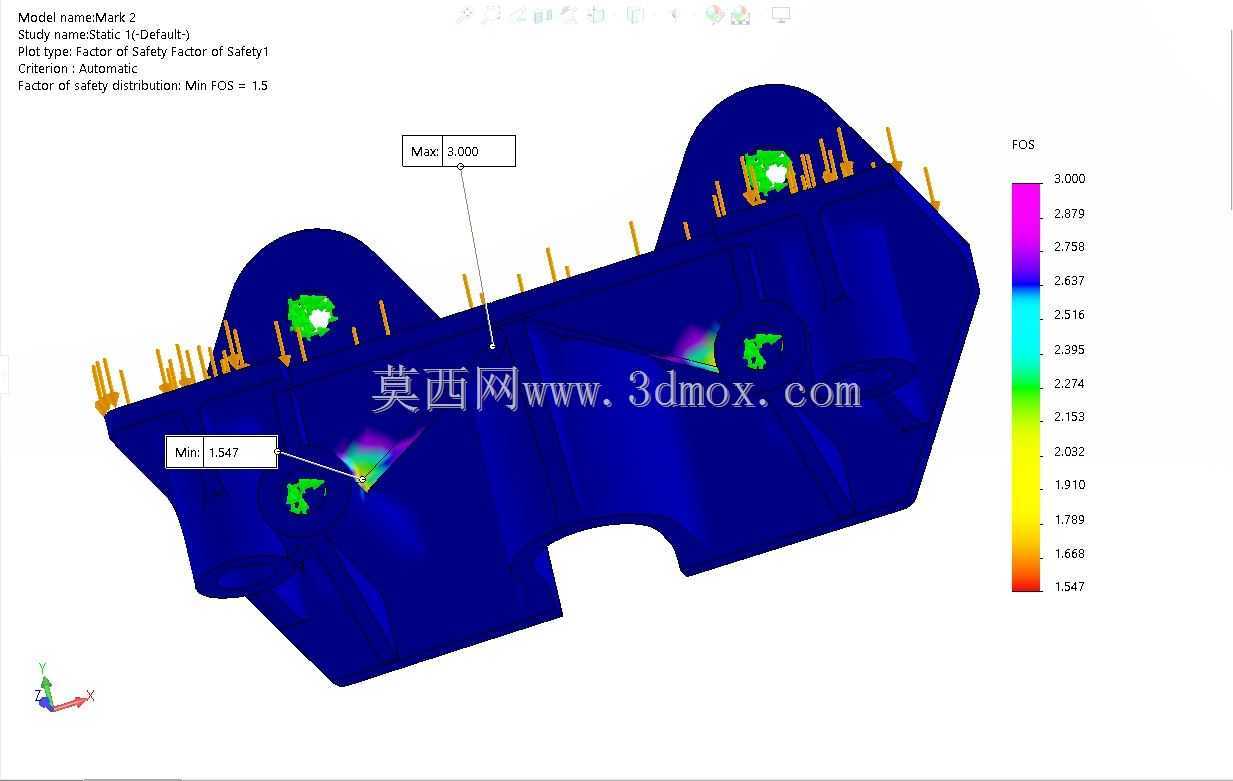

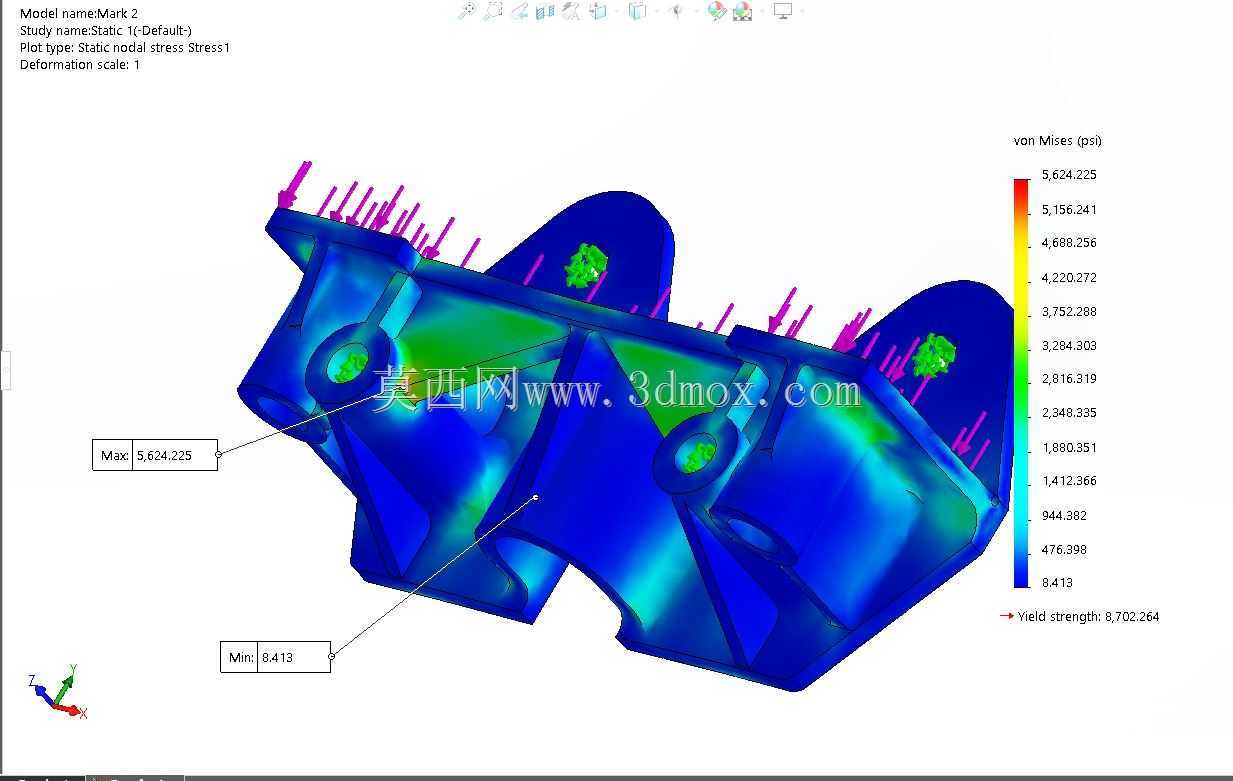

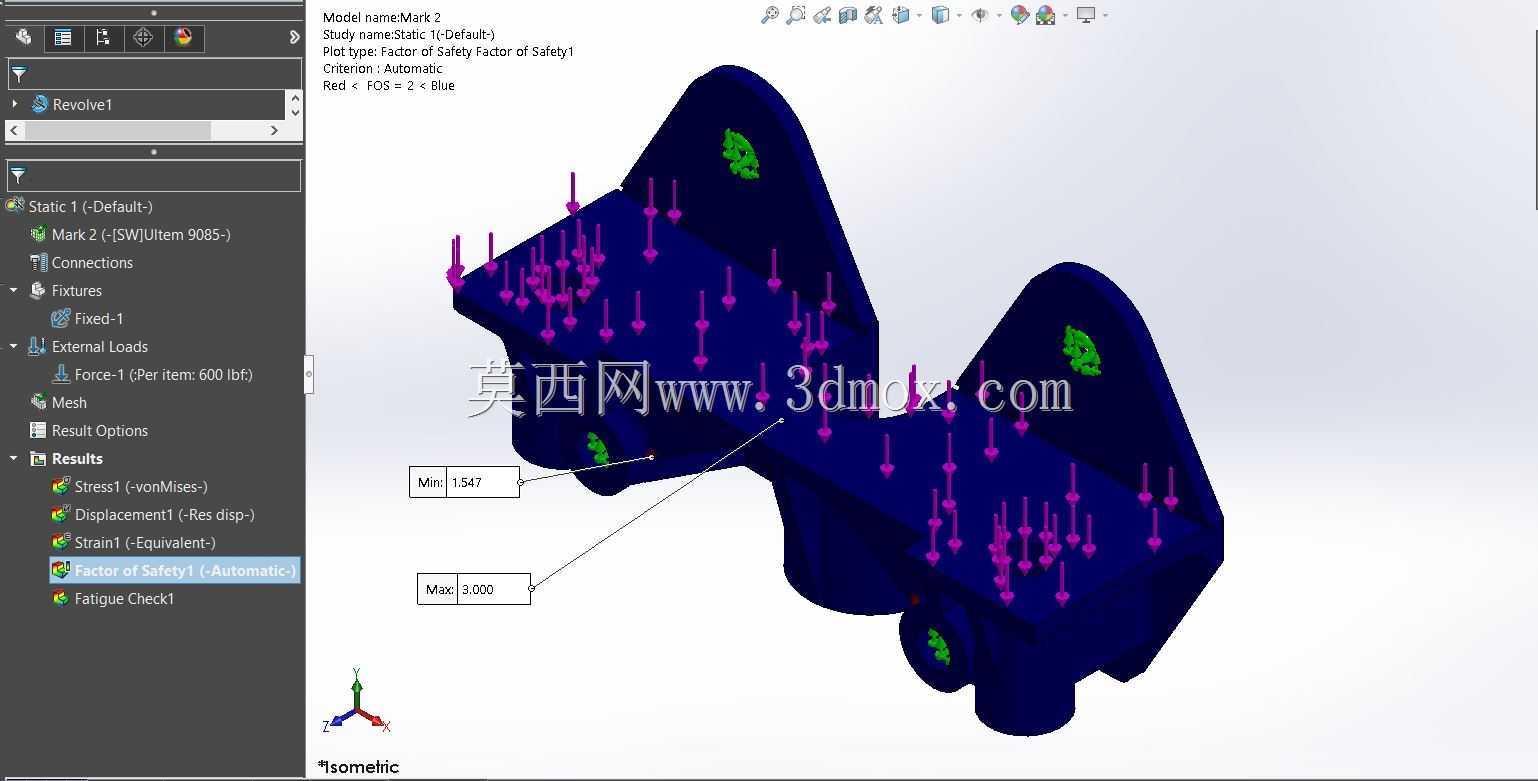

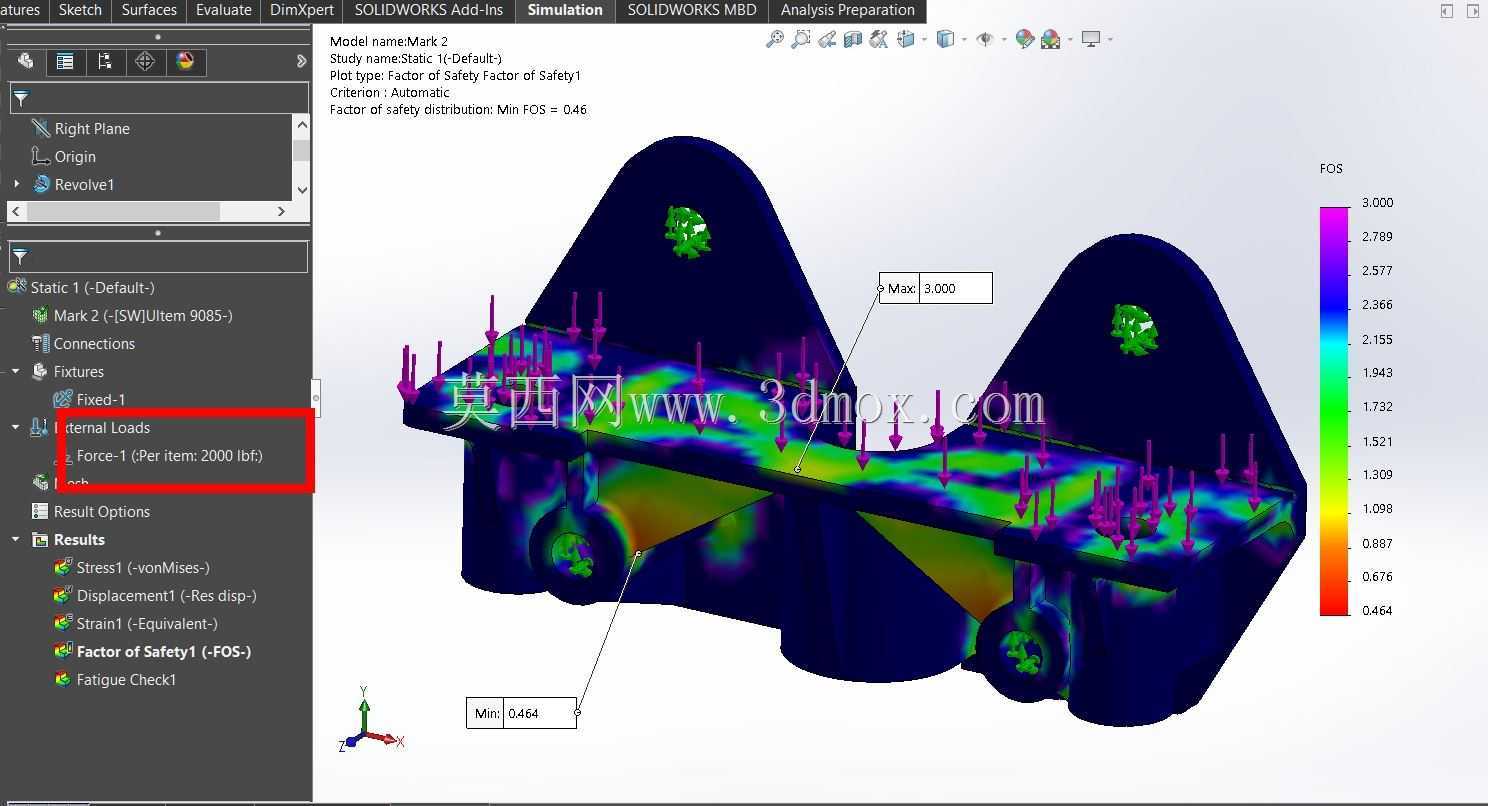

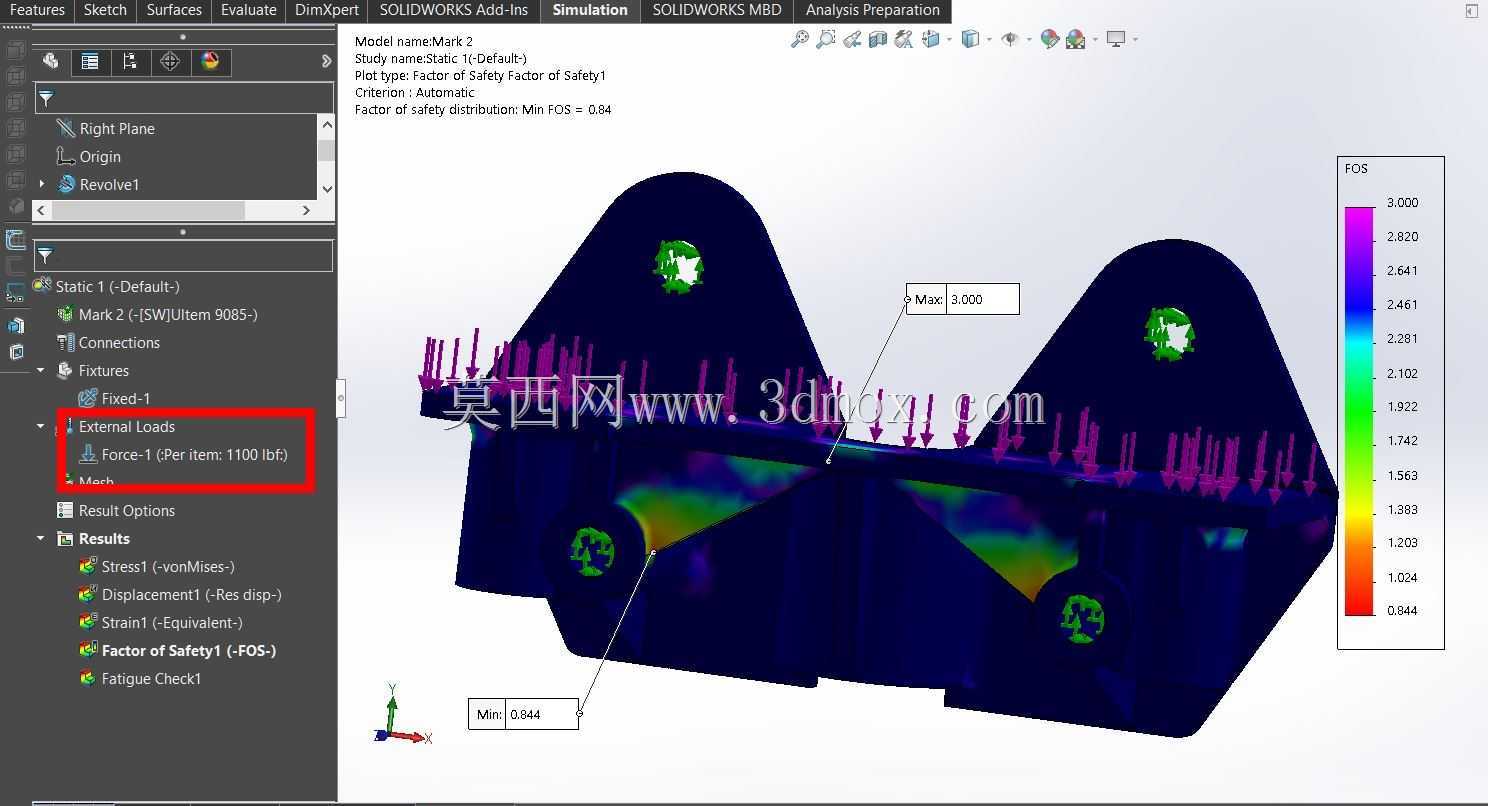

　　所有外部挂载的载荷都会通过这两个连接点传递到箭体主结构上，因此耳片位置的厚度、孔边倒角都做了针对性强化，避免孔位在交变载荷下出现应力开裂。支架主体的肋条结构是受力优化的核心部分，在初始拓扑优化阶段，会先剔除所有不受力的冗余材料，仅在主传力路径上保留支撑结构，最终形成的多道加强肋布局，能够将挂载点的载荷均匀分散到整个安装基面，避免局部应力集中。从受力验证的结果来看，结构的薄弱点出现在肋条与主体连接的转角位置，针对这一问题设计时在转角处做了大圆角过渡处理，消除直角带来的应力突变，即使在超出常规工况的过载条件下，结构依然能保持足够的安全系数，不会出现瞬间断裂的失效模式。外形上支架采用非对称的异型结构，完全贴合箭体安装面的曲面轮廓，

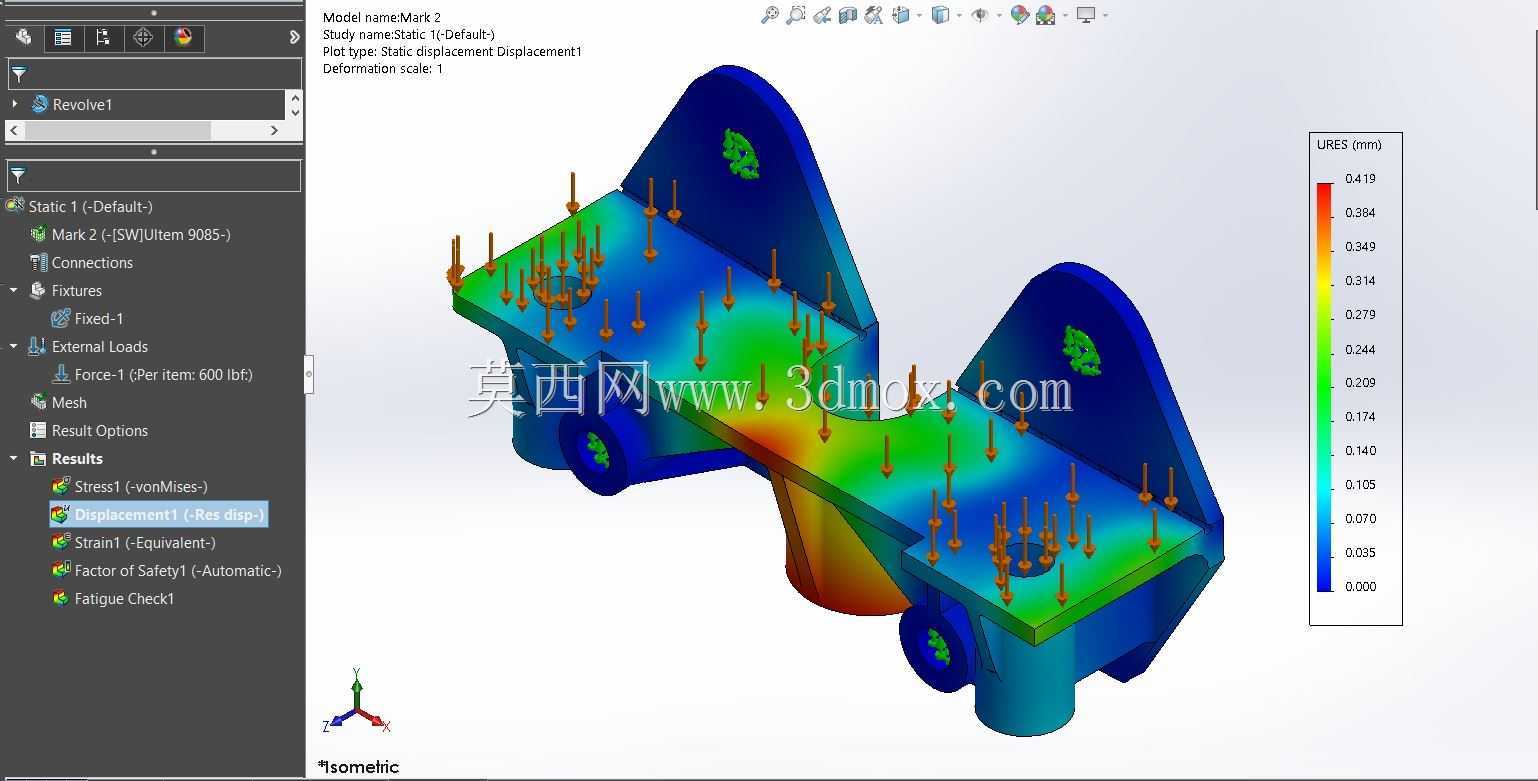

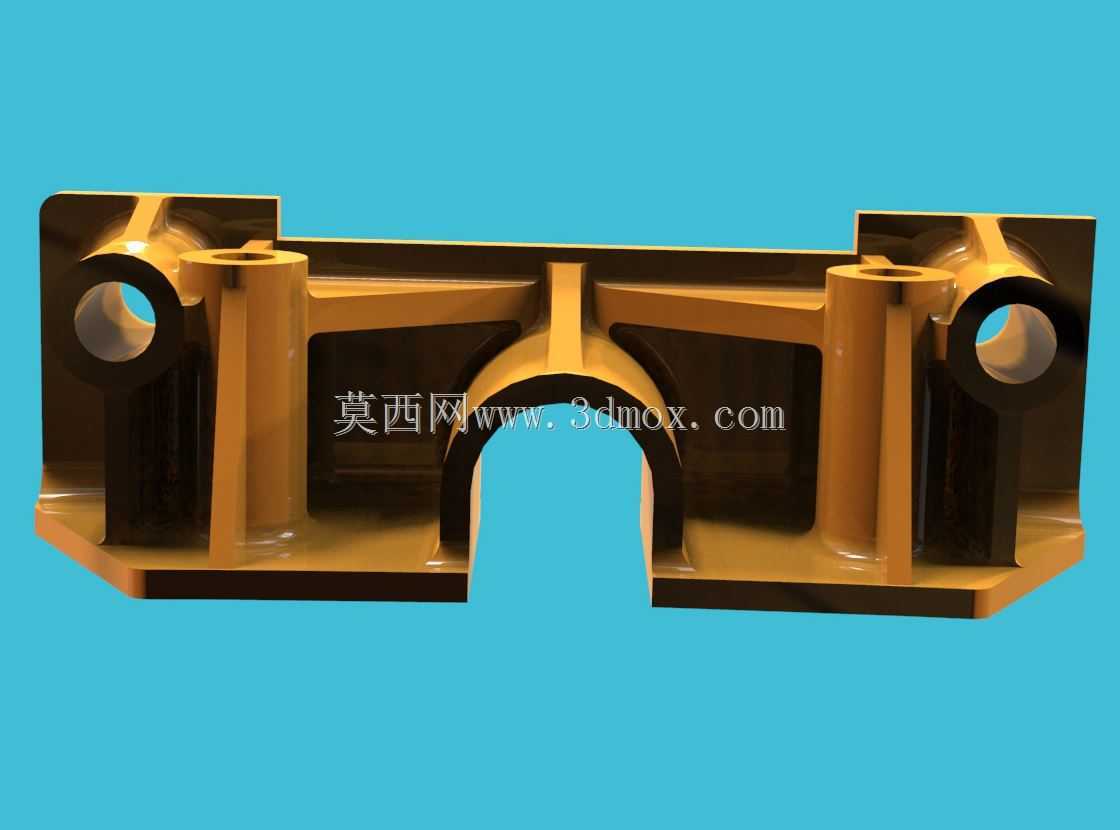

　　不会和周边的其他管路、构件产生装配干涉，安装时仅需要通过对应紧固件穿过两个耳片孔位即可完成固定，不需要额外的调整垫片或是适配结构，装配效率能够满足箭体总装阶段的快装要求。支架的下部弧形卡槽结构是和挂载附件配合的定位面，能够和圆柱形的外挂附件外圆完全贴合，增大接触面积降低局部压应力，附件安装后不会出现径向窜动，配合紧固件的锁紧力可以实现完全的定位固定。在实际工况模拟中，沿箭体轴向、径向的不同方向施加载荷，结构的变形量都控制在允许范围内，不会因为变形导致挂载附件的位置偏移，影响传感组件的测量精度或是管路的连接密封性。这类支架的设计不需要做额外的表面处理，采用高强度铝合金一体加工成型即可，材料本身的比强度能够满足航天工况的使用要求，

　　同时加工工艺性较好，通过常规的数控铣削设备就能完成加工，不需要特殊的工装夹具，制造成本和周期都能控制在合理范围内。对于从事航天配套结构设计的工程师而言，这类支架的设计思路具备很强的参考性，即在严格的重量限制下，通过传力路径优化、局部结构强化来满足强度要求，同时兼顾装配工艺性与接口适配性，不需要追求复杂的结构形式，只要匹配实际工况的受力需求，简单的结构形式同样能实现高可靠性的承载效果。
