轻量化四旋翼无人机中心机架结构设计

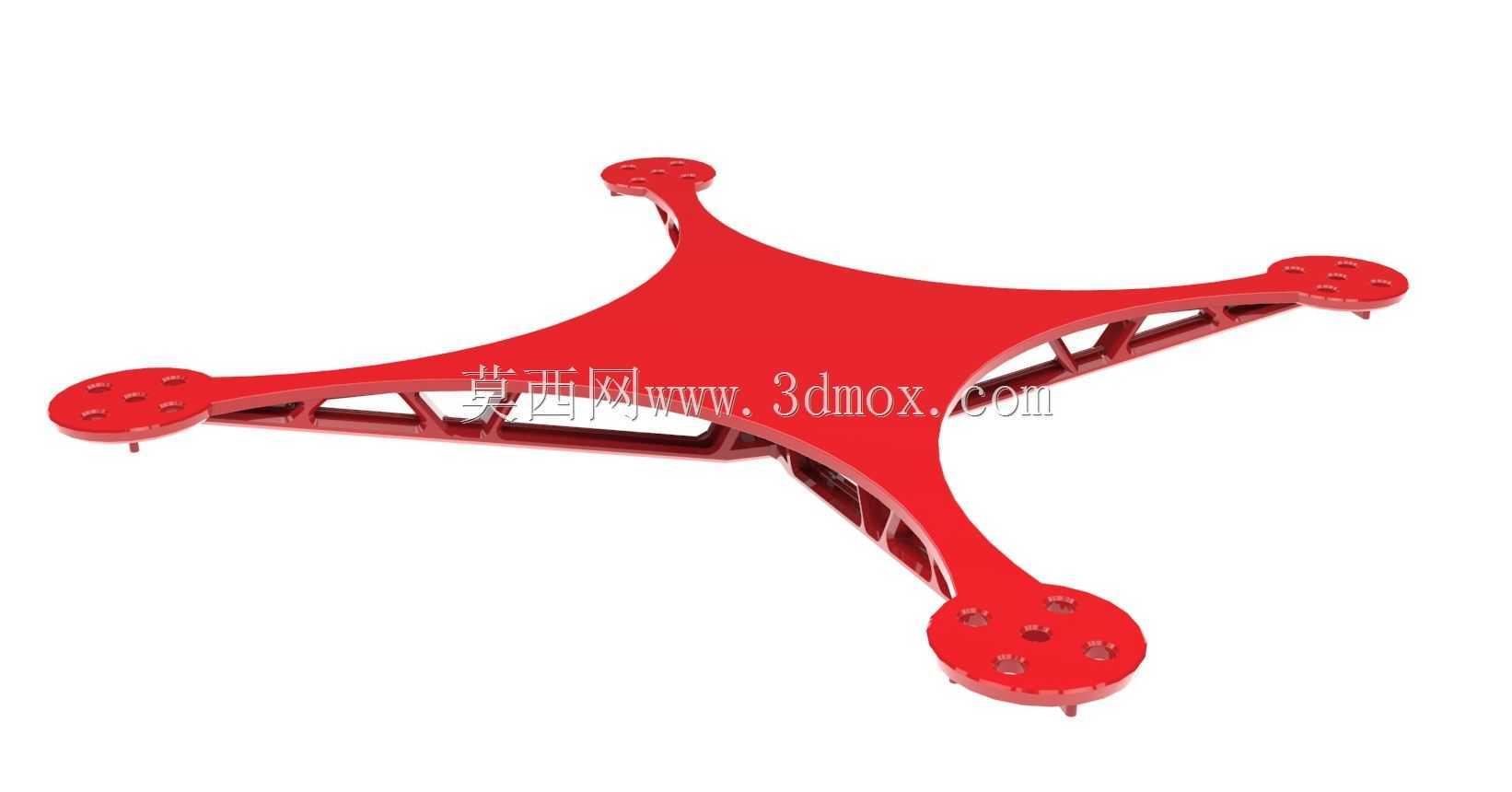

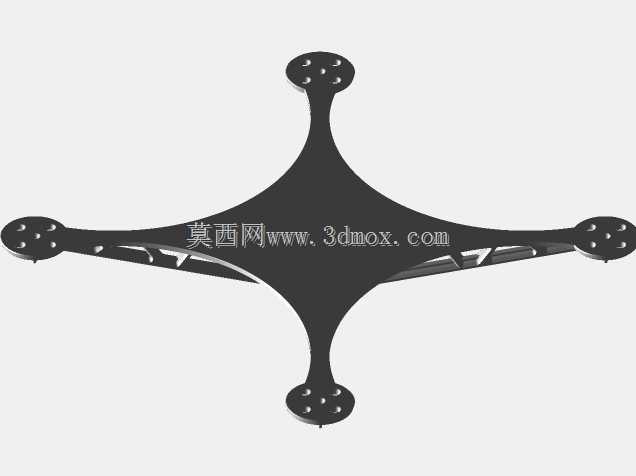

　　这款四旋翼机架是针对微型航拍、室内穿越飞行场景优化的承载结构，核心设计目标是在保证结构刚度满足飞行载荷要求的前提下，最大限度降低自身重量，减少动力系统的无效负载，提升整机推重比与续航表现。从结构布局来看，采用了一体成型的X型四臂延展设计，四个机臂末端预留了标准的电机安装孔位，孔位间距匹配常用的微型无刷电机安装尺寸，安装面做了局部加厚处理，避免电机运转时的振动导致安装位开裂，同时每个机臂末端的安装孔采用通孔设计，既可以通过螺丝直接固定电机底座，也能适配带减震胶柱的电机安装座，降低振动向中心飞控舱的传递。

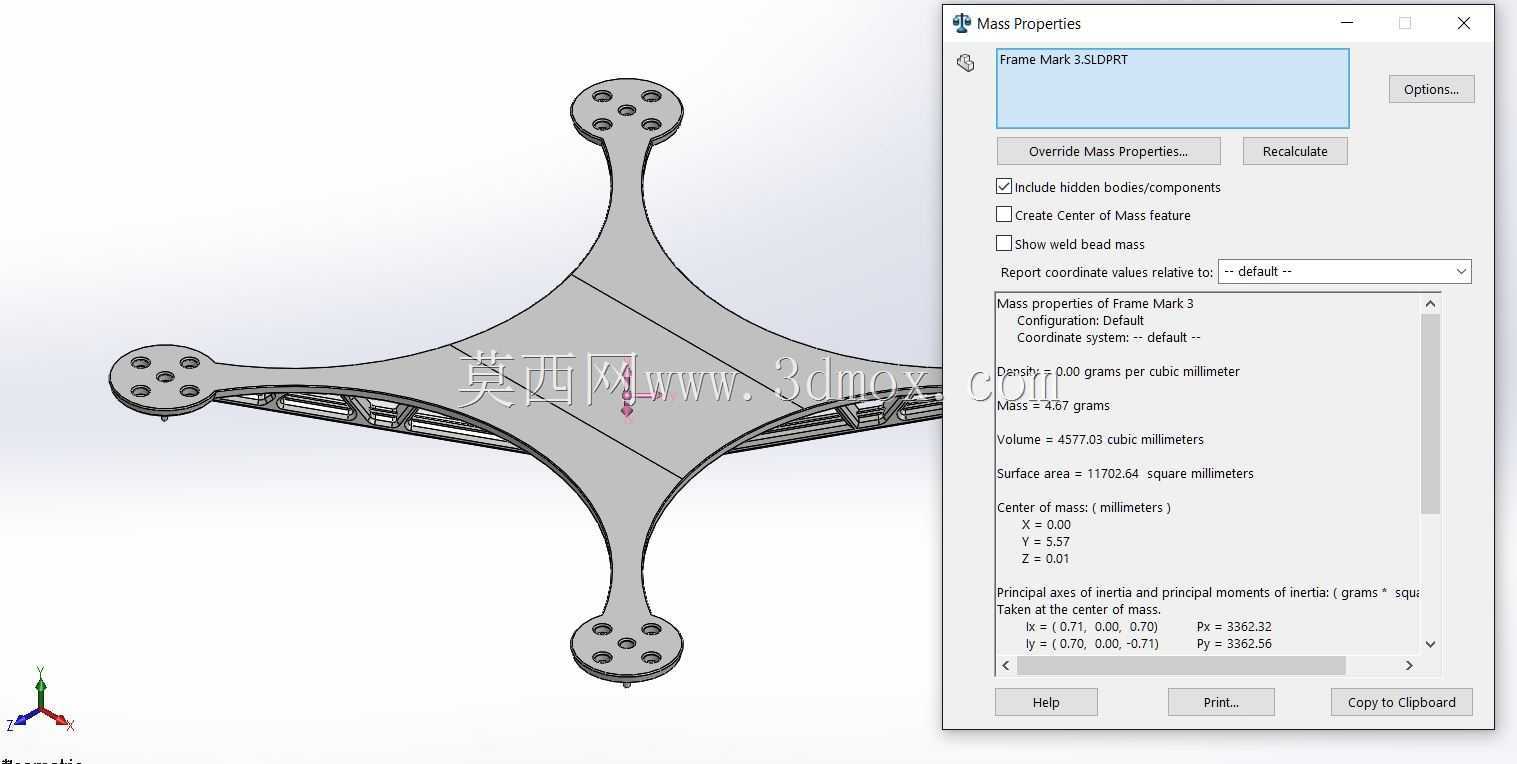

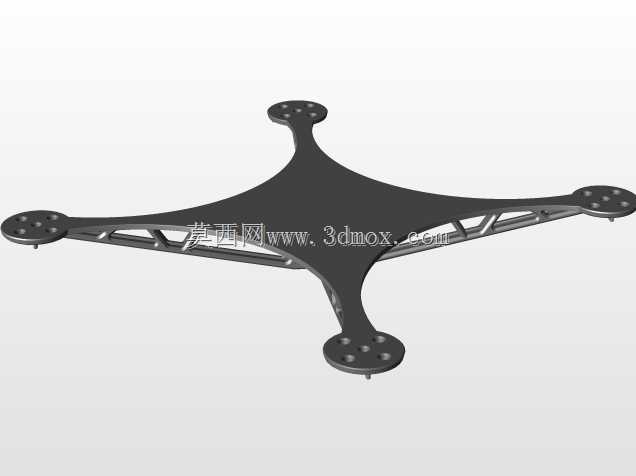

　　在结构优化思路上，这款机架对比同布局的前代结构，取消了支架下方的冗余支撑梁与环形加强结构，通过拓扑优化重新分布了机臂与中心盘的材料厚度：中心承载区域做了适度的厚度保留，用来承接飞控板、电池、电调等核心机载部件的安装载荷，机臂部分则采用了渐变厚度的桁架式镂空设计，沿着机臂受力的主应力方向布置加强筋，在去掉非受力区域多余材料的同时，保证机臂在电机拉力、飞行机动过载下的抗弯、抗扭刚度，避免飞行过程中机臂产生谐振影响飞行稳定性。整体机架自重控制在4.67克，相比同尺寸常规机架重量降低超过15%，对于微型无人机来说，每一克的减重都能直接转化为续航时间的提升或者机动性能的增强，尤其是在室内小空间飞行场景下，更轻的机架能让整机的操控响应更灵敏，碰撞时的冲击能量更小，既降低了自身结构损坏的概率，也能减少碰撞对周边物体的损伤。

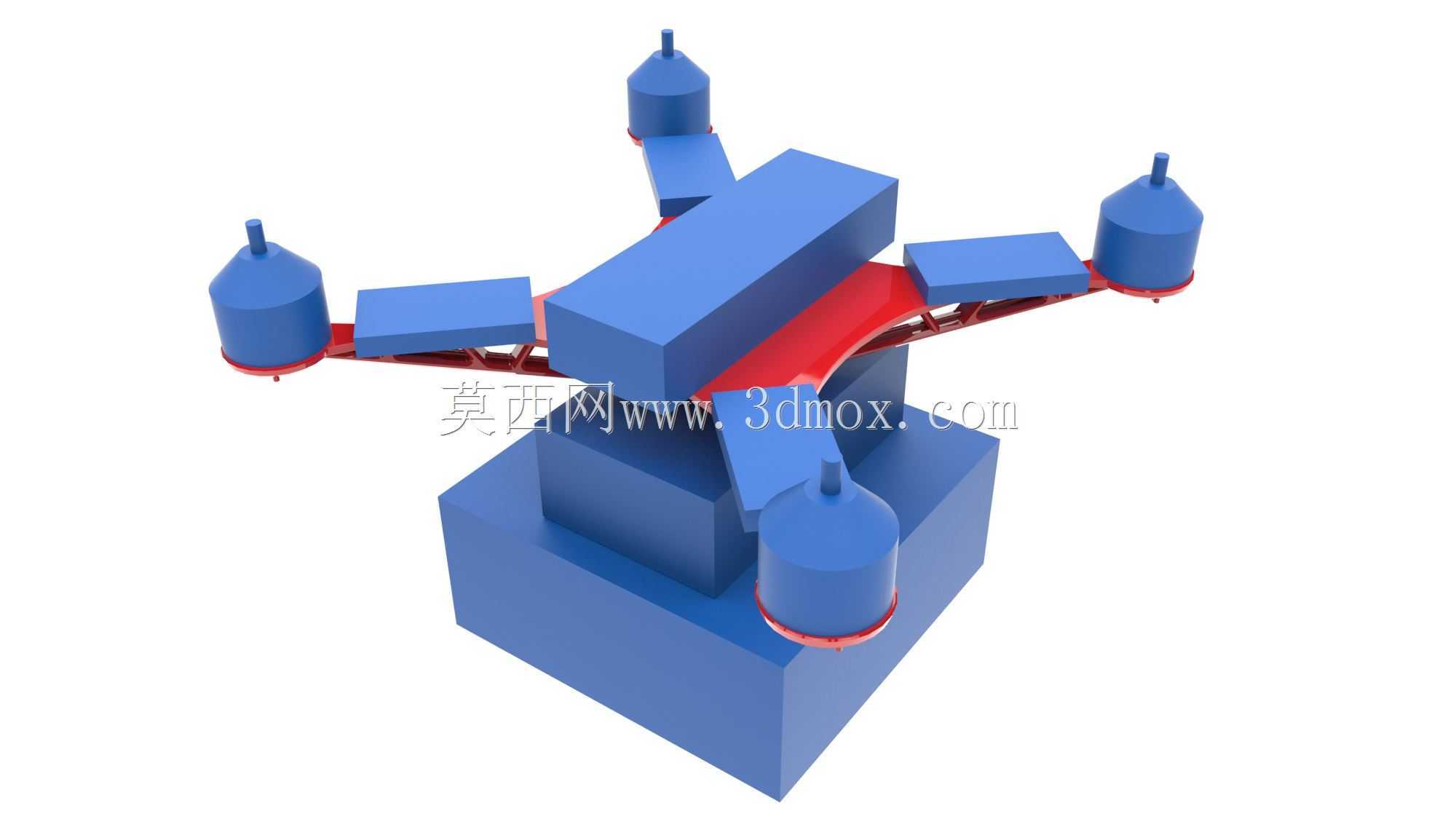

　　从安装边界来看，中心盘区域预留了足够的安装空间，可以叠放安装标准尺寸的微型飞控板、电调集成板与小容量锂电池，中心区域的走线槽做了隐形式设计，机臂内部预留了穿线空间，可以将电机与电调的连接线从机架内部穿过，避免线材外露影响飞行气动效率，也能减少飞行过程中线材被气流吹动产生的振动干扰。四个机臂的延展长度经过匹配计算，适配常用的3寸桨叶，相邻机臂末端的电机安装位间距足够，不会出现桨叶打桨的问题，机臂末端的安装座高度做了下沉设计，让电机安装后桨叶平面与机架主体保持足够的安全距离，避免大机动动作时桨叶剐蹭机架结构。

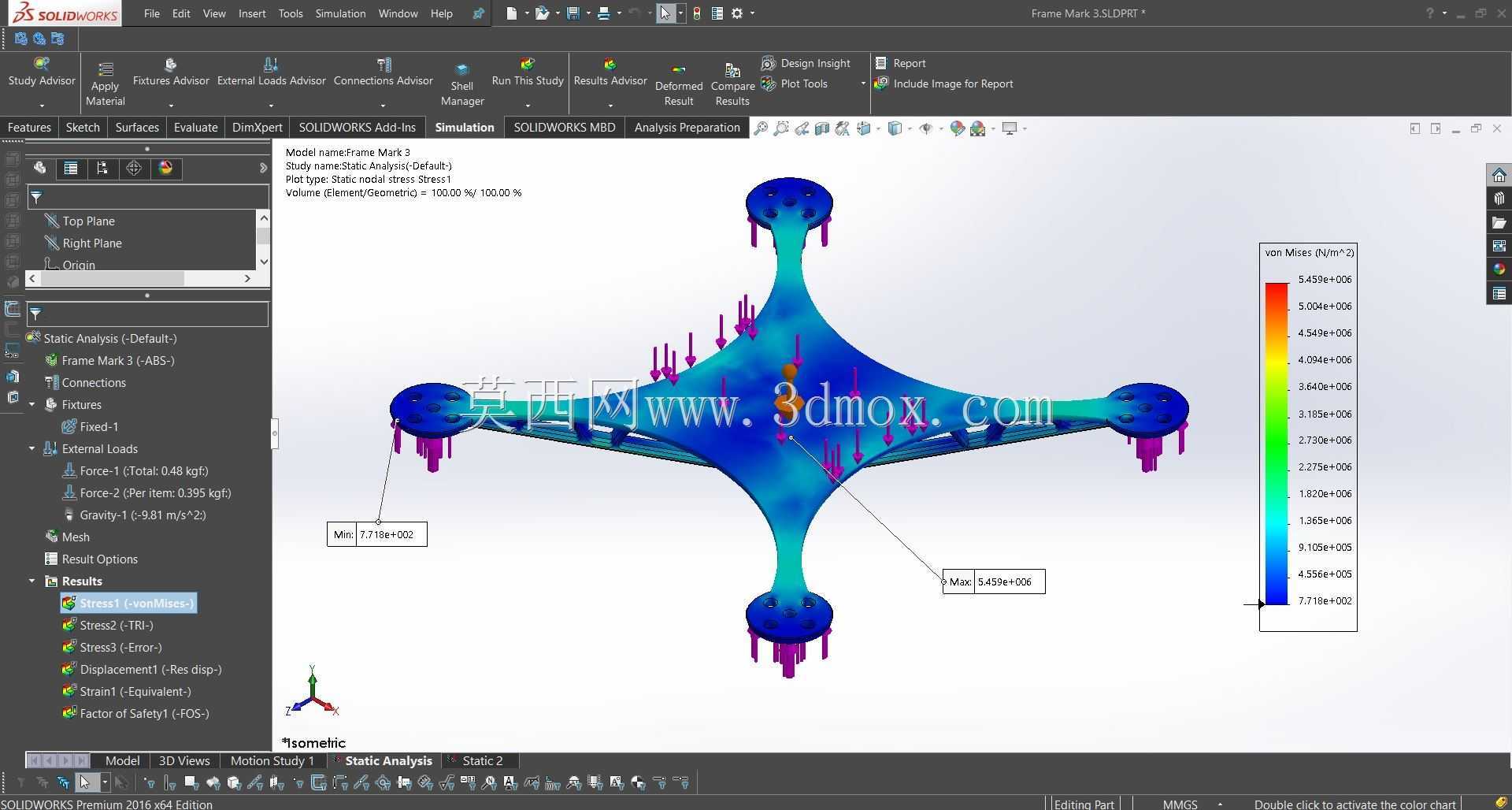

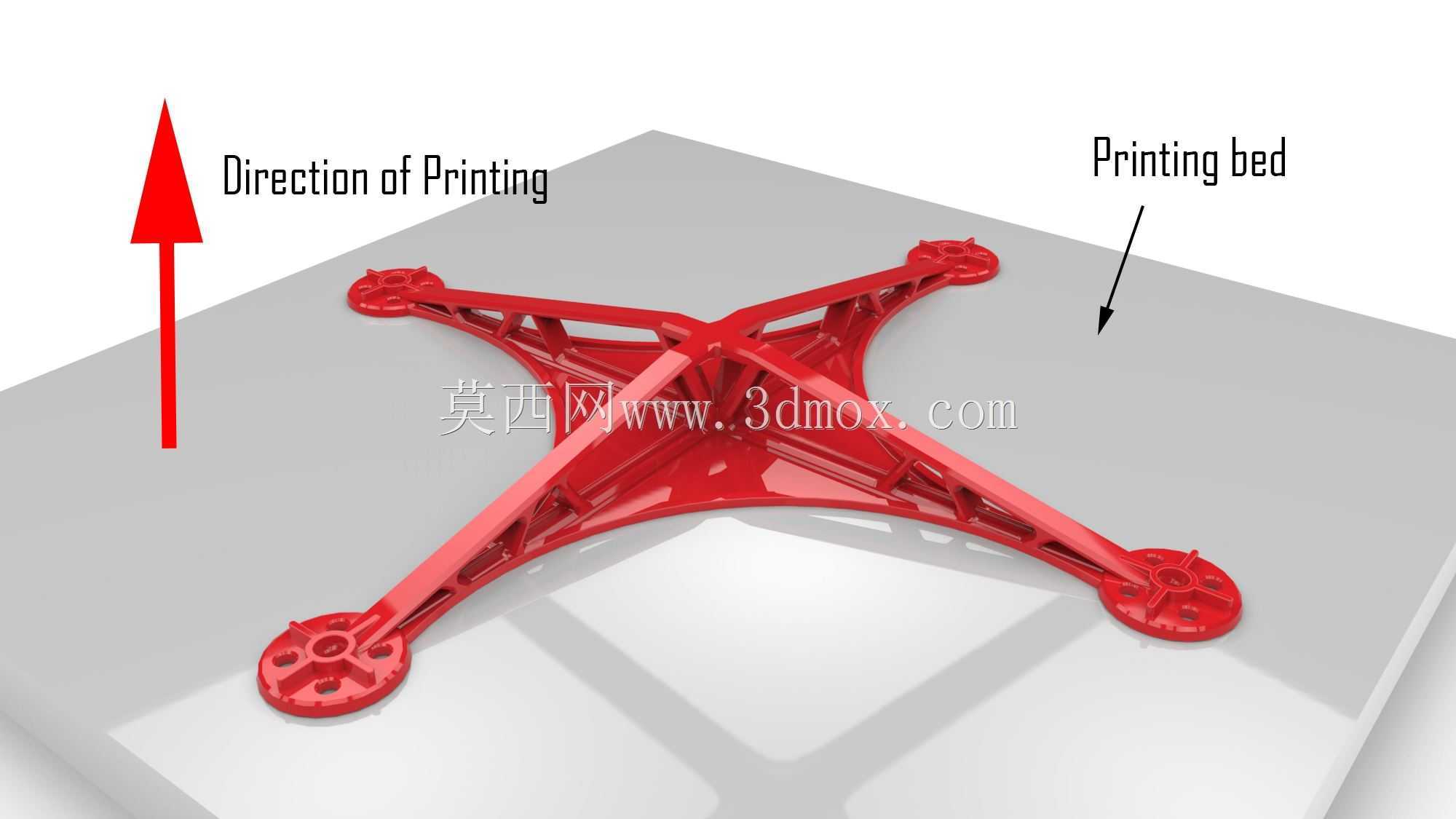

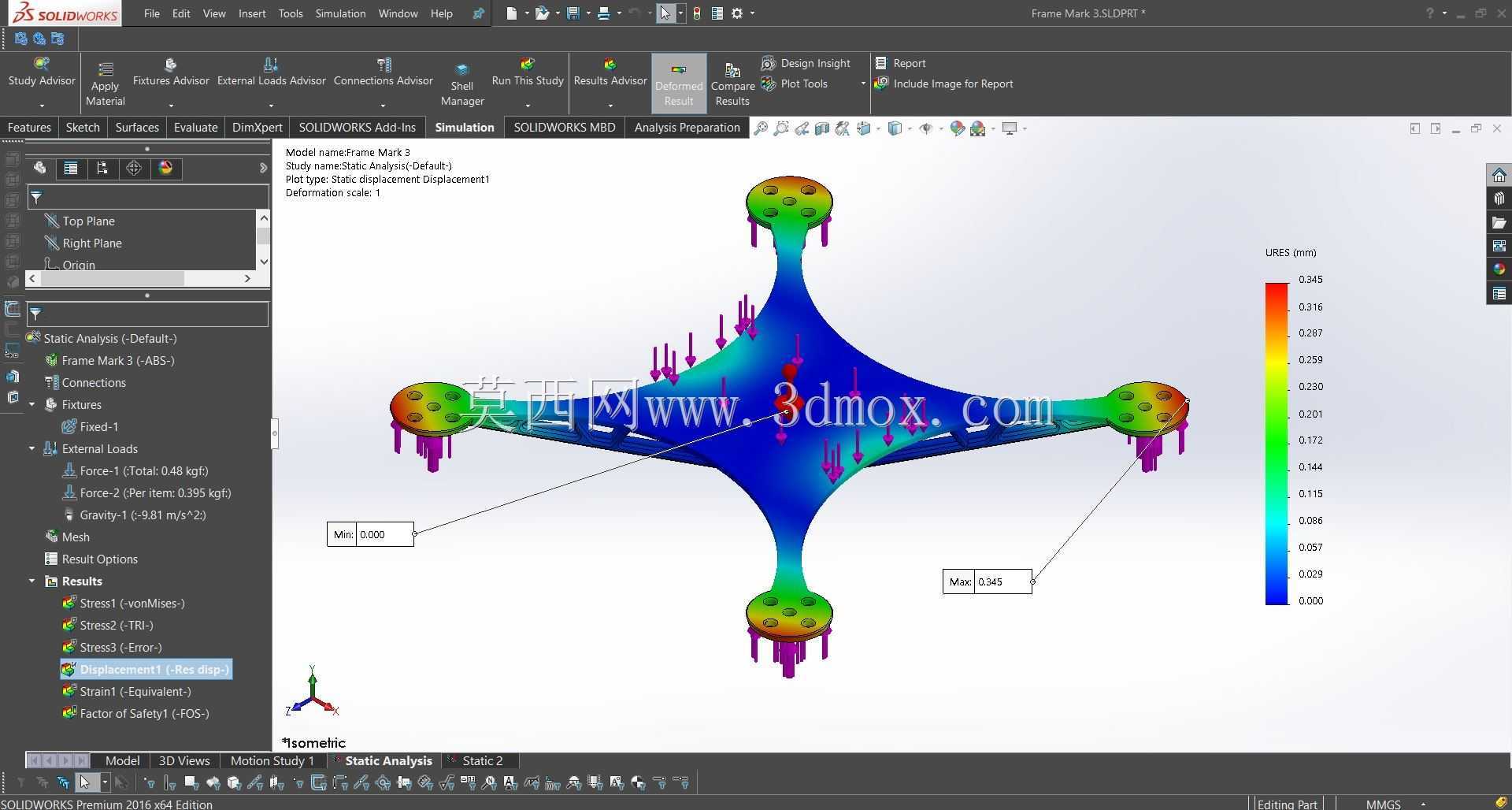

　　在实际应用场景中，这款机架既可以用于微型穿越机的DIY组装，适配室内竞速、狭小空间巡检的使用需求，也可以作为小型航拍无人机的承载基础，搭配微型摄像头与图传模块完成近景拍摄任务。结构设计上充分考虑了FDM3D打印的工艺特性，所有加强筋的厚度、镂空区域的尺寸都满足最小打印壁厚要求，不需要额外添加支撑结构就能完成打印成型，打印完成后只需要简单去除毛边就能直接进行组装，降低了自制机架的工艺门槛。同时机架的受力结构经过仿真验证，在承受3倍最大起飞重量的过载情况下，机臂的最大变形量控制在0.2毫米以内，完全满足微型无人机的飞行载荷要求，不会因为结构变形导致动力轴线偏移，影响飞行控制精度。不同于采用碳板拼接的同规格机架，这款一体成型的机架没有拼接缝隙带来的装配误差，整体结构一致性更好，振动传递特性更均匀，配合适当的减震措施，可以给飞控的惯性测量单元提供更稳定的工作环境，提升飞行姿态解算的准确性，让飞行过程更平稳。
