轻量化四旋翼无人机机架结构设计

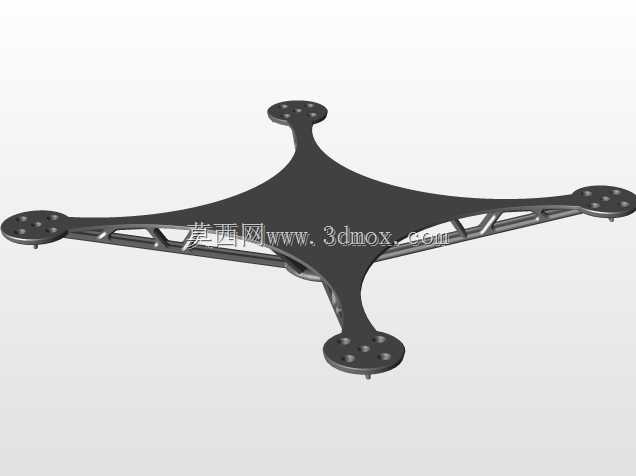

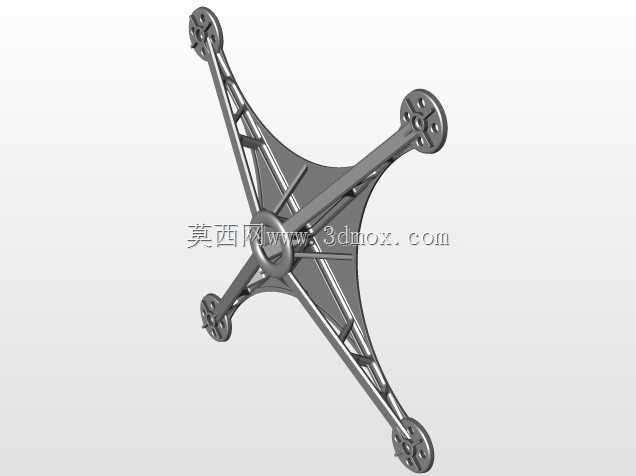

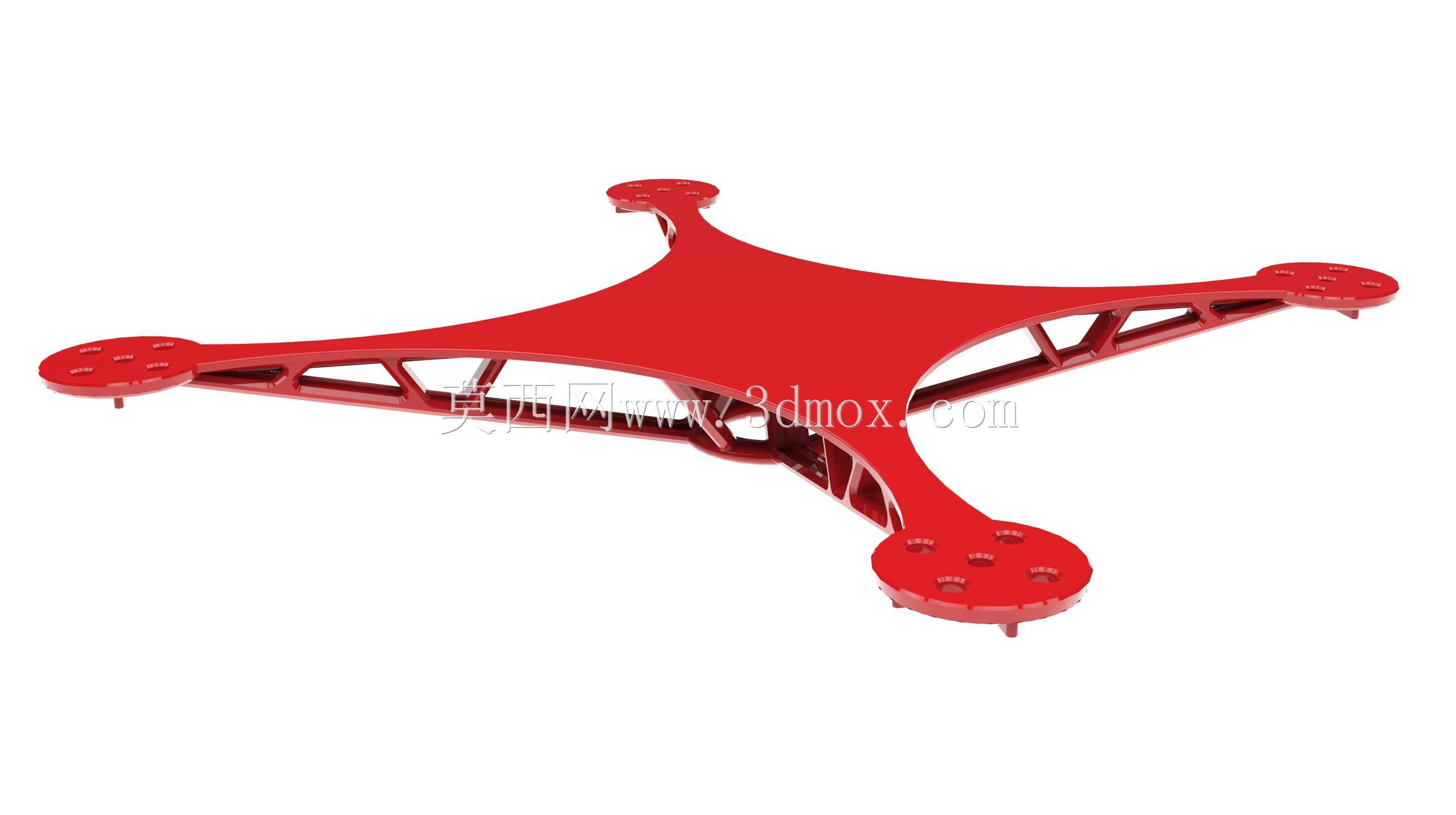

　　这款四旋翼机架是针对小型航拍、室内巡检场景开发的承载结构，日常作业中需要承担动力组件、飞控板、电池、任务载荷的全部安装固定需求，同时要抵消飞行过程中电机转动带来的振动、姿态调整时的交变载荷，以及轻微触地、擦碰时的冲击，避免核心电子元器件受外力损坏。从结构设计逻辑来看，整体采用X型对称布局，四个机臂沿中心呈等角度放射分布，这种布局的优势在于动力输出的力矩平衡更易调校，飞控的姿态解算逻辑更简单，同时中心区域预留的安装平面可以兼容主流的迷你飞控、电调集成板与小容量锂电池，不需要额外做转接支架就能完成核心部件的固定。机臂部分采用了镂空桁架式的筋位设计，没有采用实心板材结构，在保证机臂根部到电机安装位抗弯、抗扭强度的前提下，

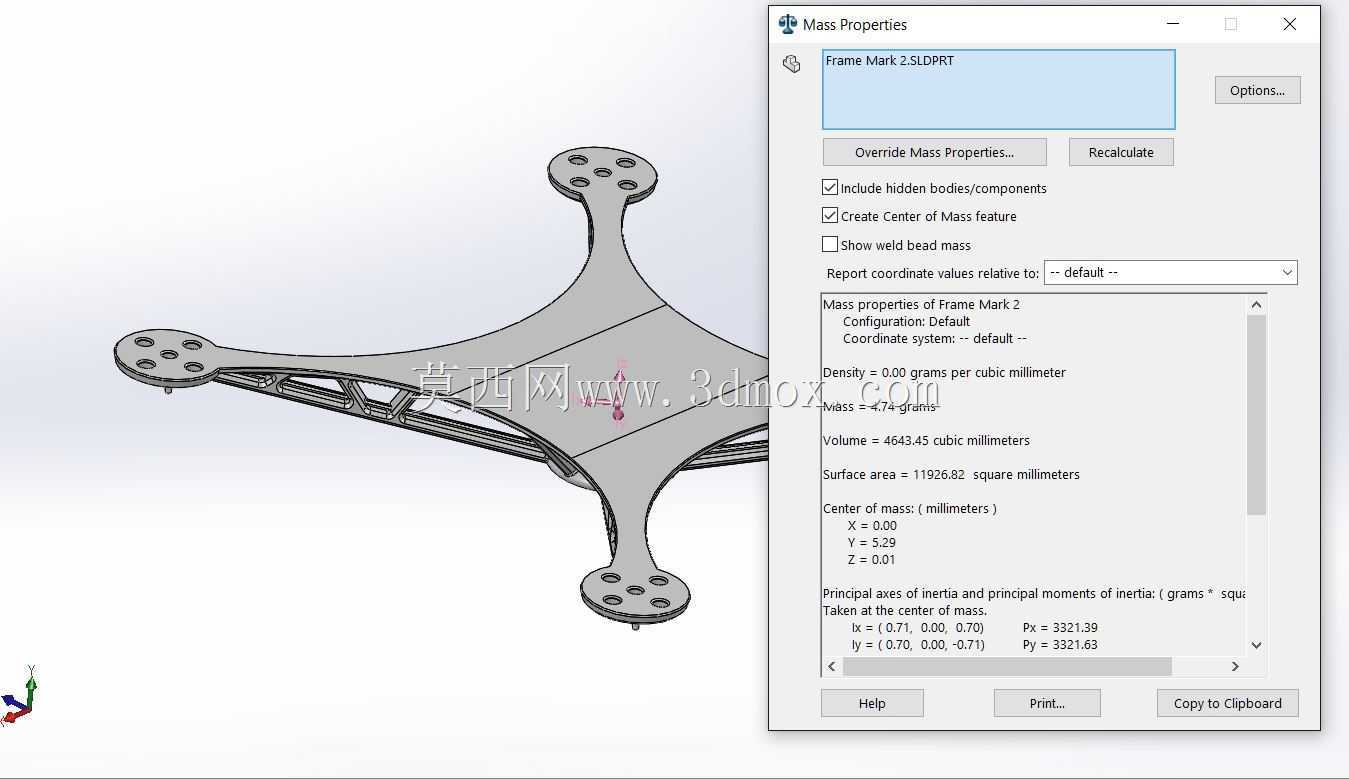

　　尽可能削减了非受力区域的材料冗余，最终整体自重控制在极低水平，能有效提升整机的推重比，延长同等电池容量下的续航时间。每个机臂末端的电机安装座做了加厚处理，预留了对应微型无刷电机的标准安装孔位，孔位间距匹配主流1103、1104系列微型电机的安装尺寸，不需要二次打孔就能直接锁付固定，安装座下方还预留了微小的凸点作为起落支撑，在没有额外加装起落架的情况下，也能保证机身底部的电子元件不会直接接触地面，减少降落时的摩擦损伤。中心板区域做了下沉式的走线槽设计，电调的信号线、电源线可以顺着筋位的空隙排布到中心飞控位置，不会出现线材外露、被螺旋桨打到的风险，同时走线槽的预留也能降低整机组装时的布线难度，新手也能快速完成整机组装。从安装边界来看，

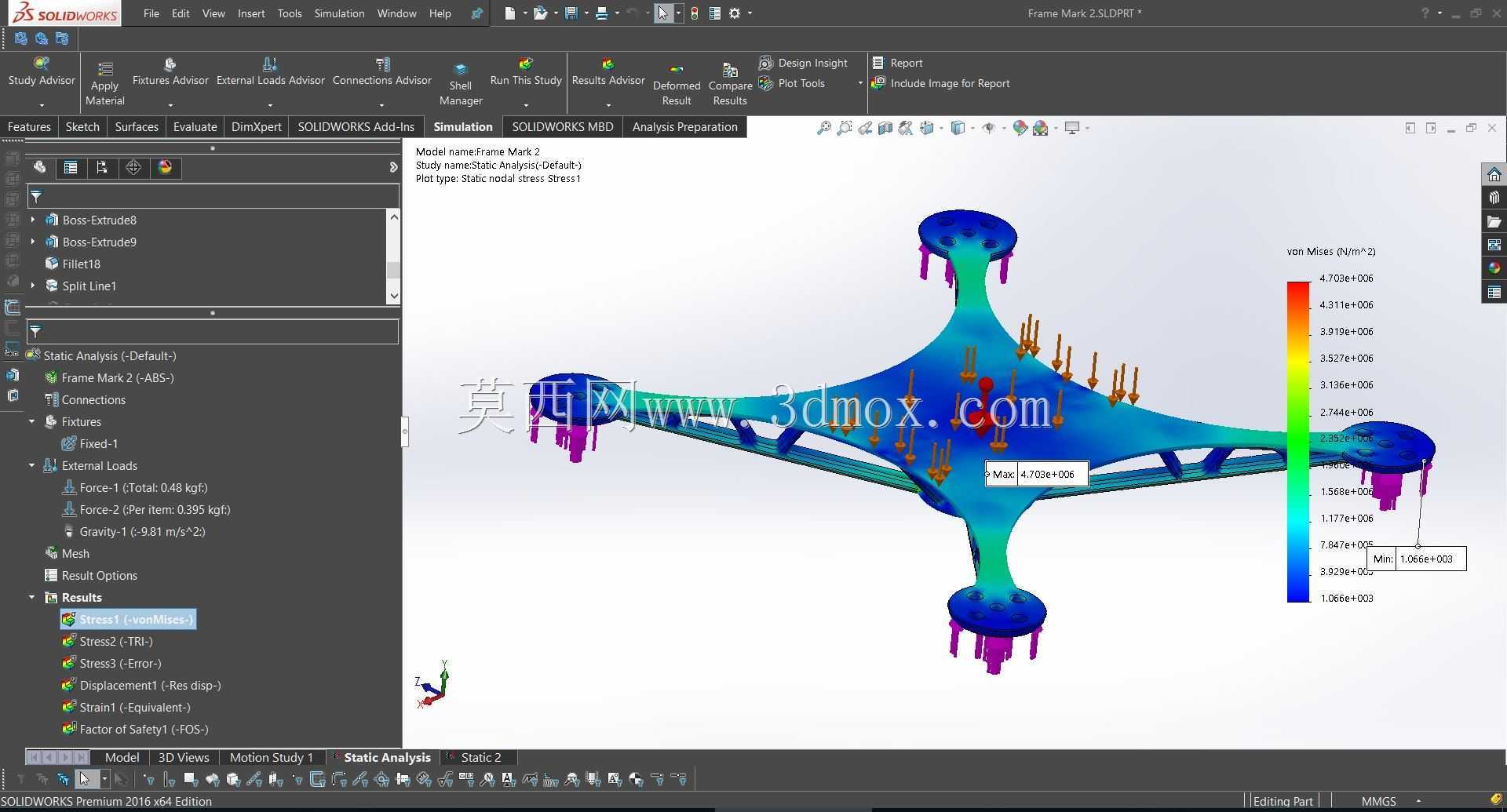

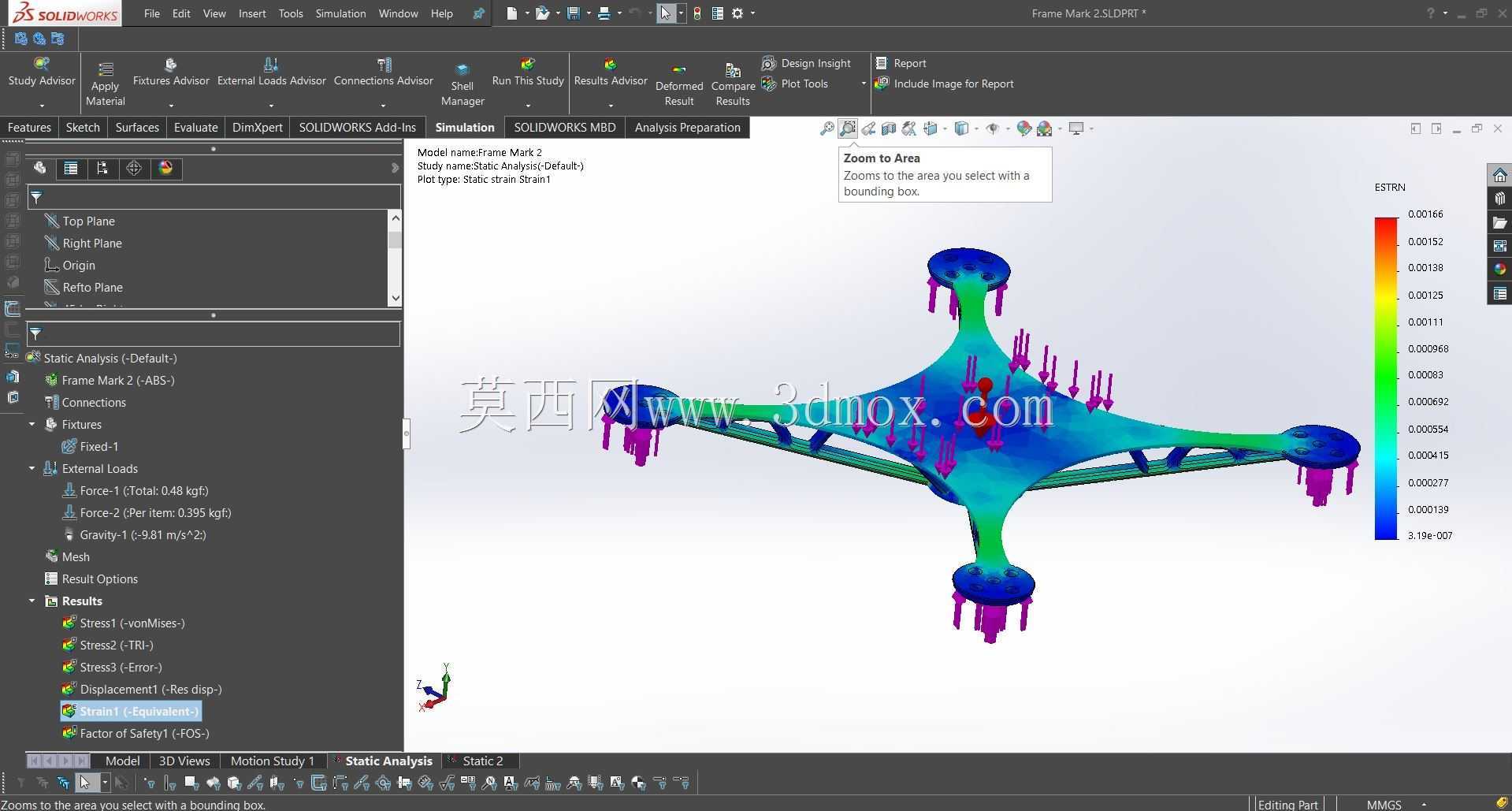

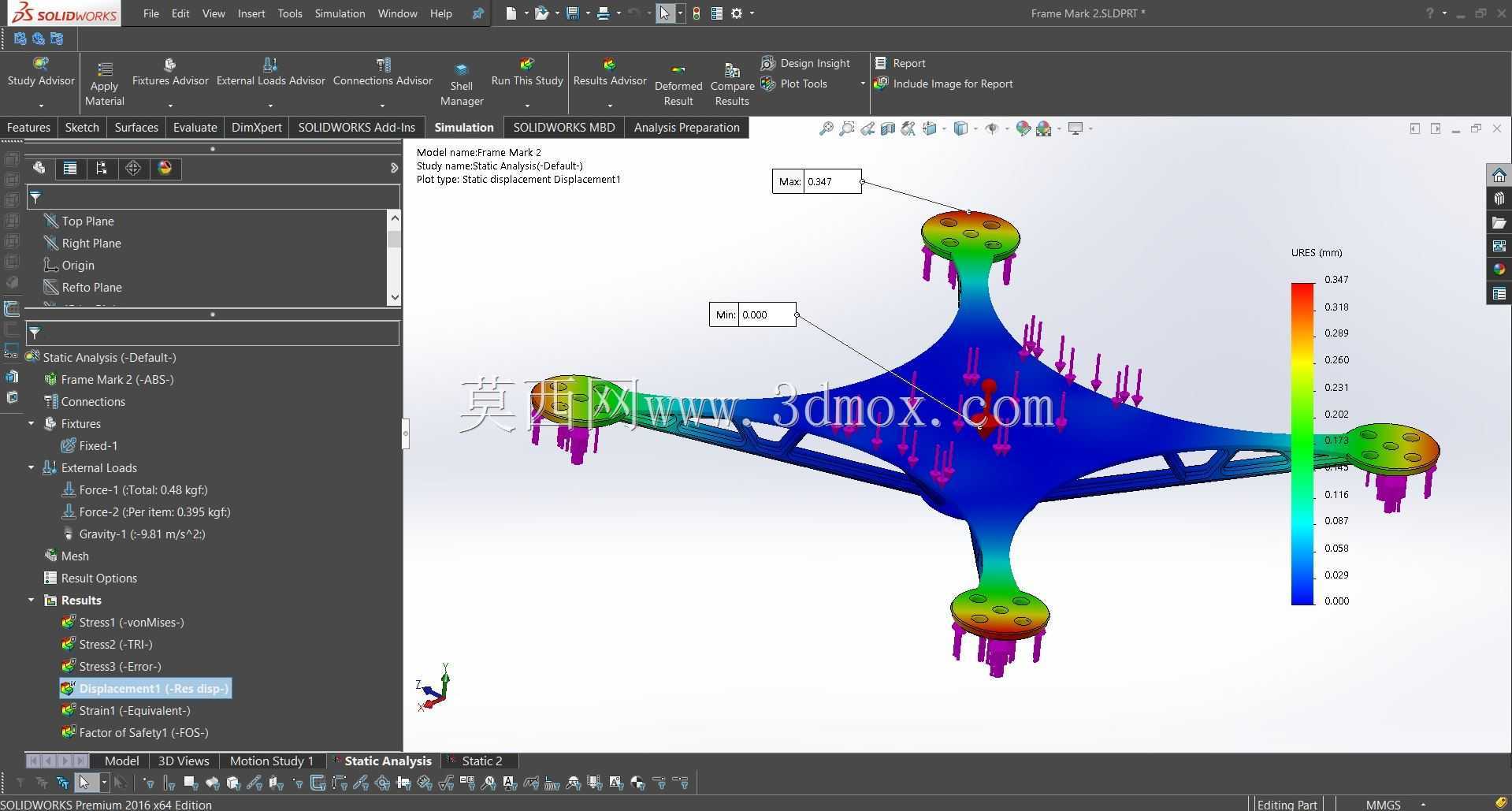

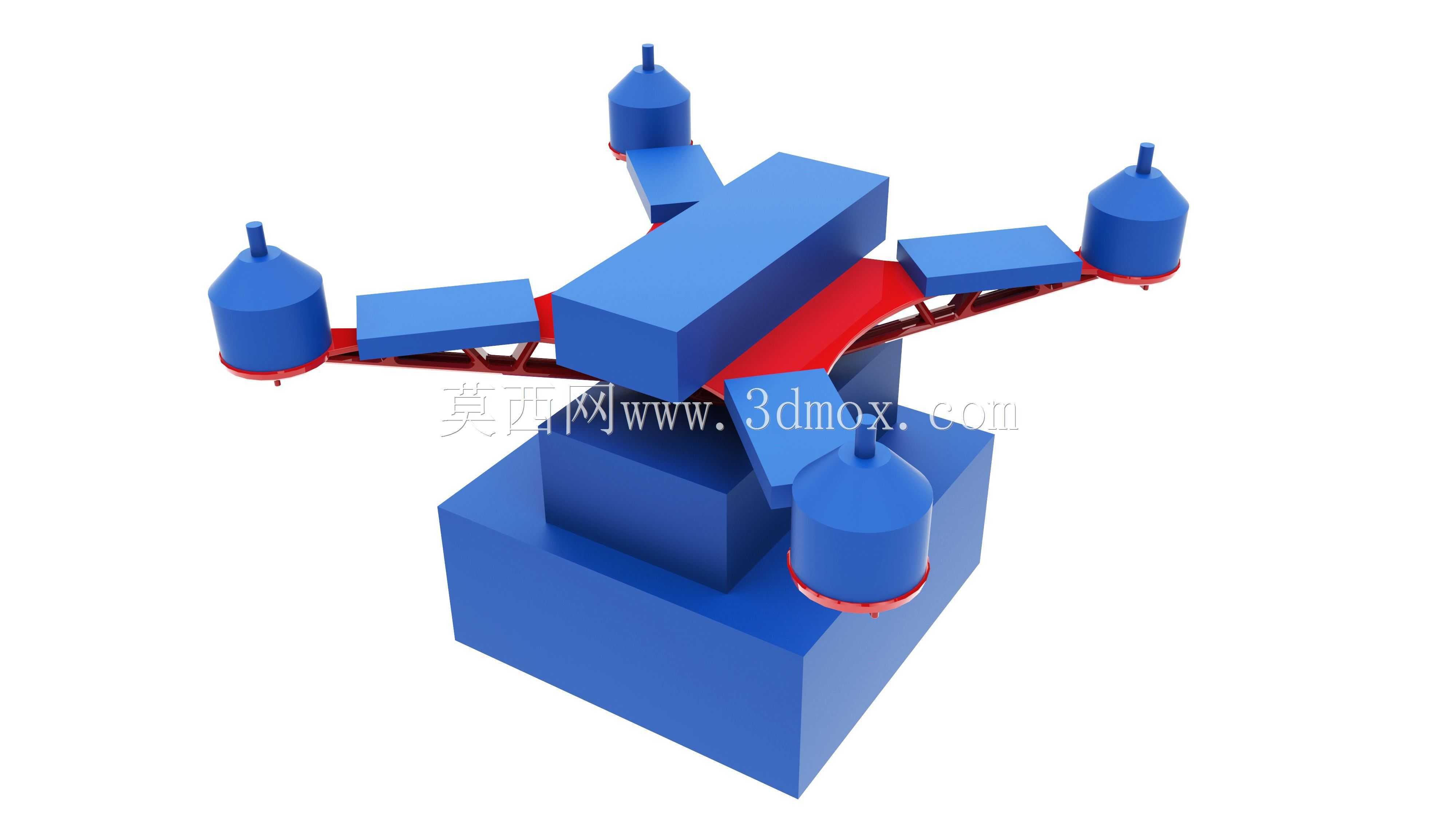

　　机臂展开后的对角电机轴距适配3英寸以内的微型螺旋桨，不会出现桨叶互相干涉的问题，中心安装区域的平面尺寸可以容纳20*20mm安装孔距的标准飞控塔，电池绑带槽位宽度适配10-15mm宽度的尼龙绑带，可以固定2S-3S的小型锂聚合物电池。结构受力层面，机臂与中心板的过渡位置做了圆弧倒角处理，避免直角位置出现应力集中，在承受极限拉力与推力载荷时，应力会沿着加强筋均匀分散到整个机架结构上，不会在连接处出现断裂问题。实际使用场景中，这款机架既可以用于室内穿越机的练习组装，也可以搭载微型摄像头完成狭小空间的管线巡检、室内场景航拍等任务，轻量化的结构即使出现碰撞，也能通过自身结构的微小形变吸收冲击能量，减少电机、飞控等贵重部件的损坏概率。

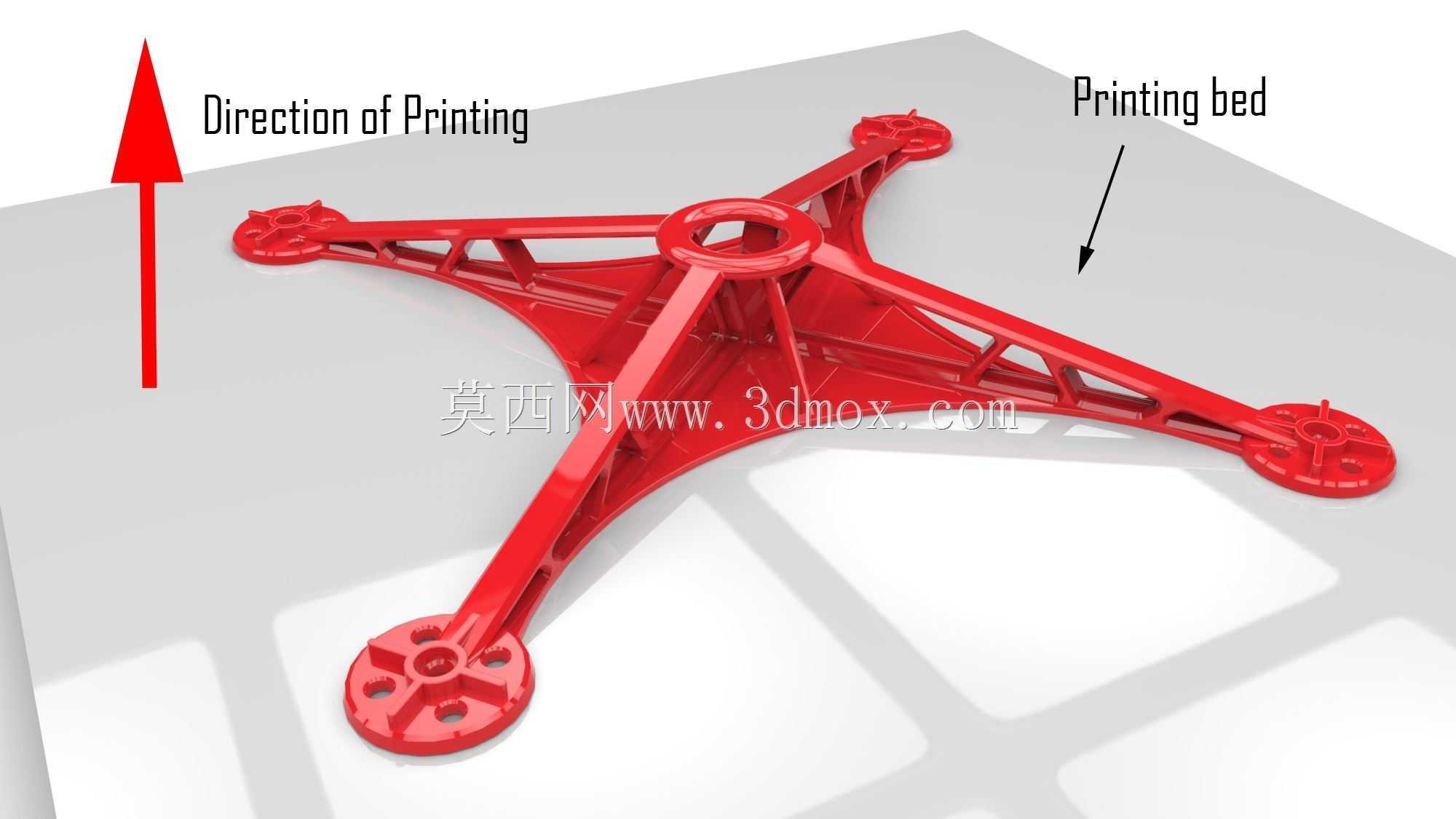

　　设计过程中没有采用多余的装饰性结构，所有的曲面、筋位、开孔都服务于强度提升与重量控制的需求，四个机臂的受力截面经过反复调整，在保证垂直方向承重能力的同时，也能抵消电机高速转动时产生的高频振动，减少振动传递到中心板的飞控与摄像头上，提升飞行姿态的稳定性与拍摄画面的清晰度。机架的安装孔位全部做了沉头设计，锁付螺丝后螺丝帽不会突出结构表面，既不会影响外观，也不会出现螺丝刮碰到电池、线材的问题。
