ULA连接支架结构优化设计方案

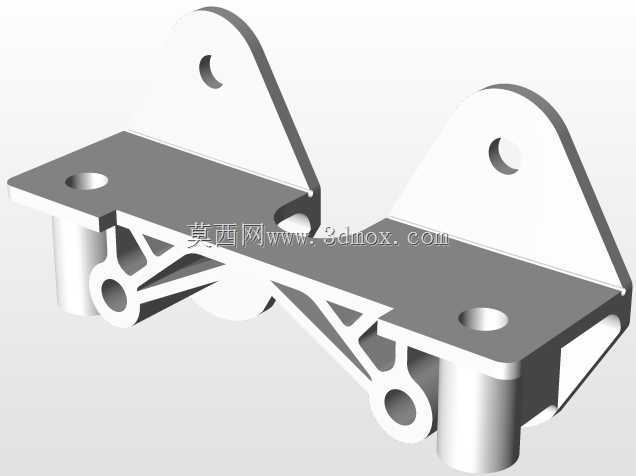

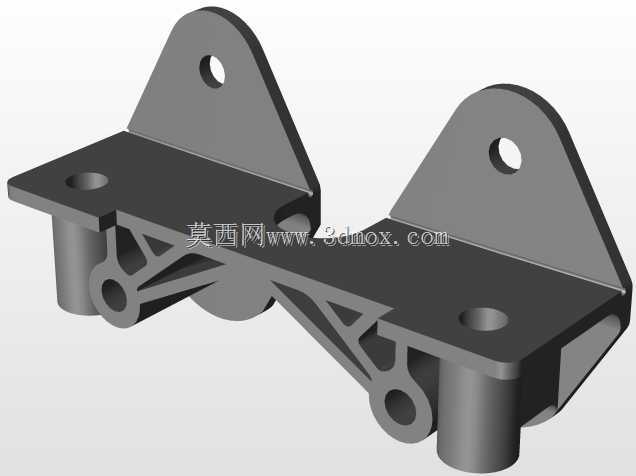

　　航天发射场景中，连接支架作为载荷与箭体之间的核心传力构件，直接决定了发射段载荷的固定可靠性与载荷传递路径的合理性，这类支架需要同时兼顾轻量化要求与极端载荷下的结构强度，避免在过载、振动工况下出现失效断裂，影响发射任务的推进。本次设计的ULA连接支架，主要用于航天运载器的部段连接场景，承担载荷安装定位、多向载荷传递的核心功能，在实际装配中，支架的底部平面与箭体安装面贴合，通过预留的安装孔完成与基体结构的紧固，上部的带孔支耳则用于连接待固定的载荷部件，侧面的铰接结构可适配辅助支撑连杆的安装，形成稳定的三角承力结构，分散单一连接点的受力集中问题。

　　从结构设计思路来看，该支架没有采用传统的实心块体构型，而是在非主要承力区域做了镂空减重处理，在支耳与底板的过渡位置设置了渐变式的加强筋结构，既避免了直角过渡带来的应力集中问题，也能在控制整体重量的前提下，保障结构的整体刚度。设计过程中针对不同方向的载荷工况做了针对性的结构强化：针对负z向的冲击过载，加厚了底板与主承力支耳的连接壁厚，将铰接孔的位置做了下沉式处理，缩短载荷传递的力臂长度，降低弯矩对支架根部的影响；针对横向的振动载荷，在两个上部支耳之间设置了横向连接肋，避免支耳在交变载荷下出现开合式变形，提升结构的抗疲劳性能。

　　从安装边界来看，支架的底板为矩形安装基准面，四个角位预留的沉头安装孔可适配标准规格的紧固件，安装时无需额外做基面加工，直接贴合箭体预装的安装平面即可完成定位；上部两个支耳的安装孔保持同轴度公差控制在合理范围内，保障连接销轴可以顺畅穿入，不会出现卡滞或额外装配应力；侧面的铰接孔轴线与主安装面保持平行，可适配不同长度的辅助支撑连杆，兼容一定范围内的安装位置偏差，降低总装阶段的装配精度要求。

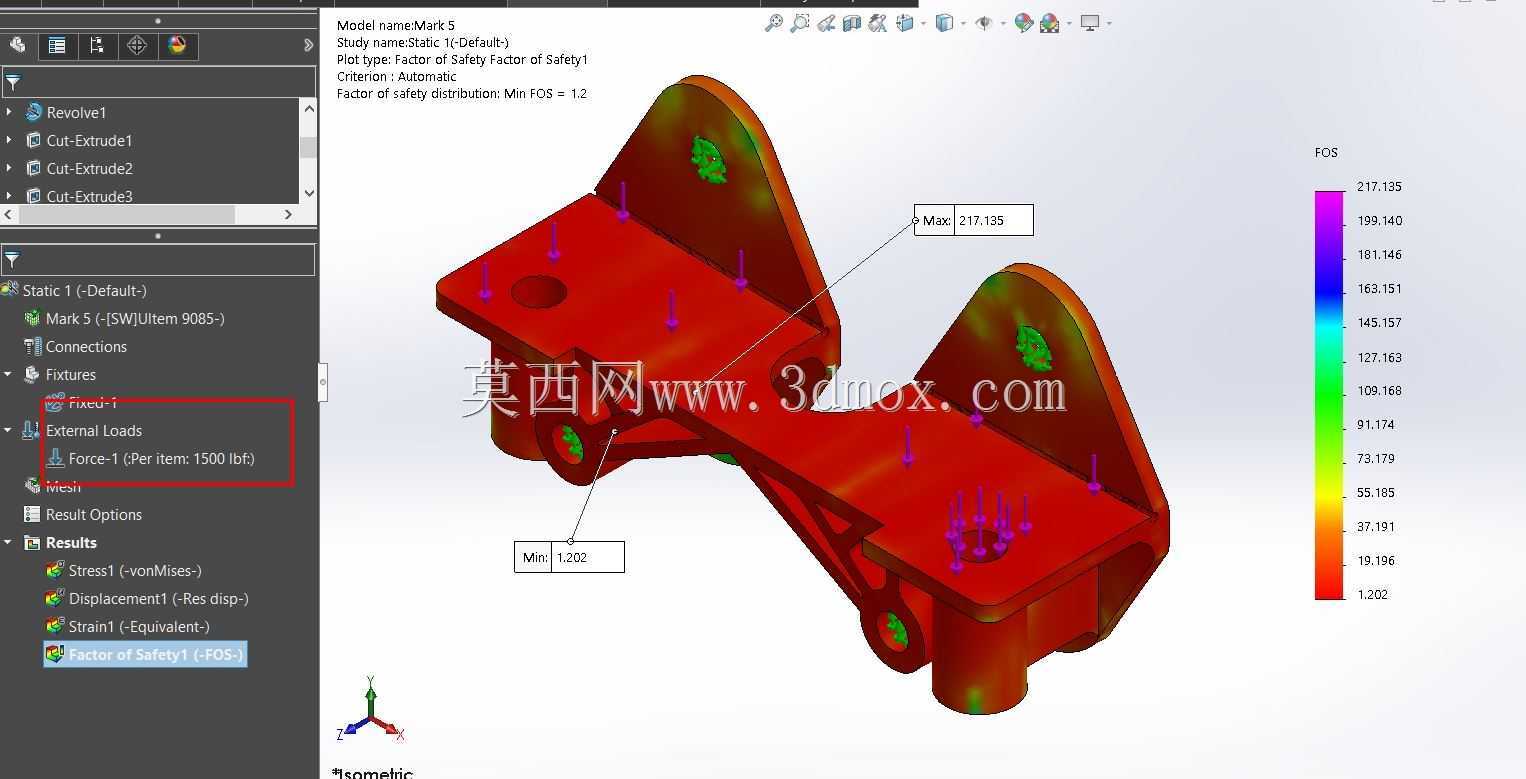

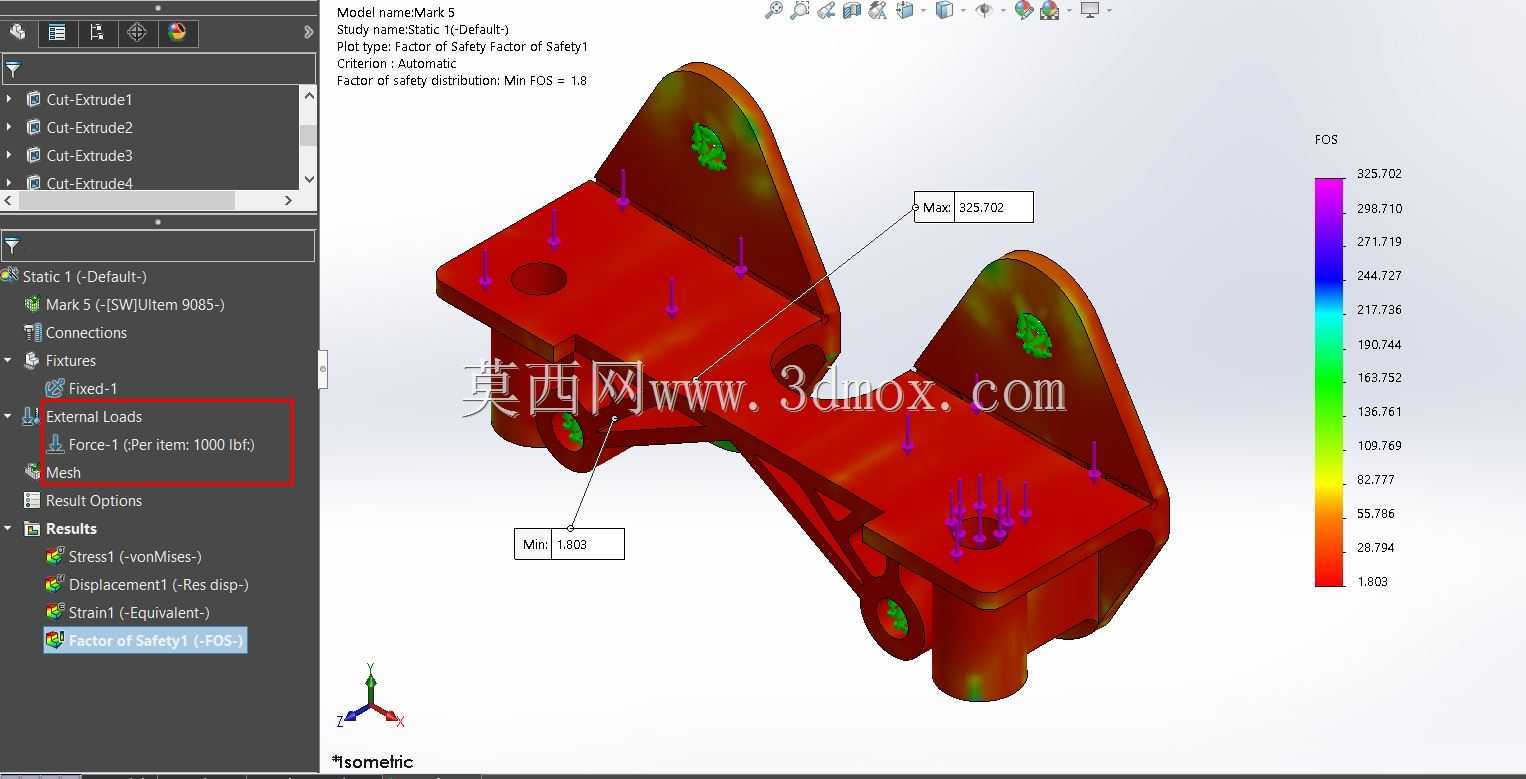

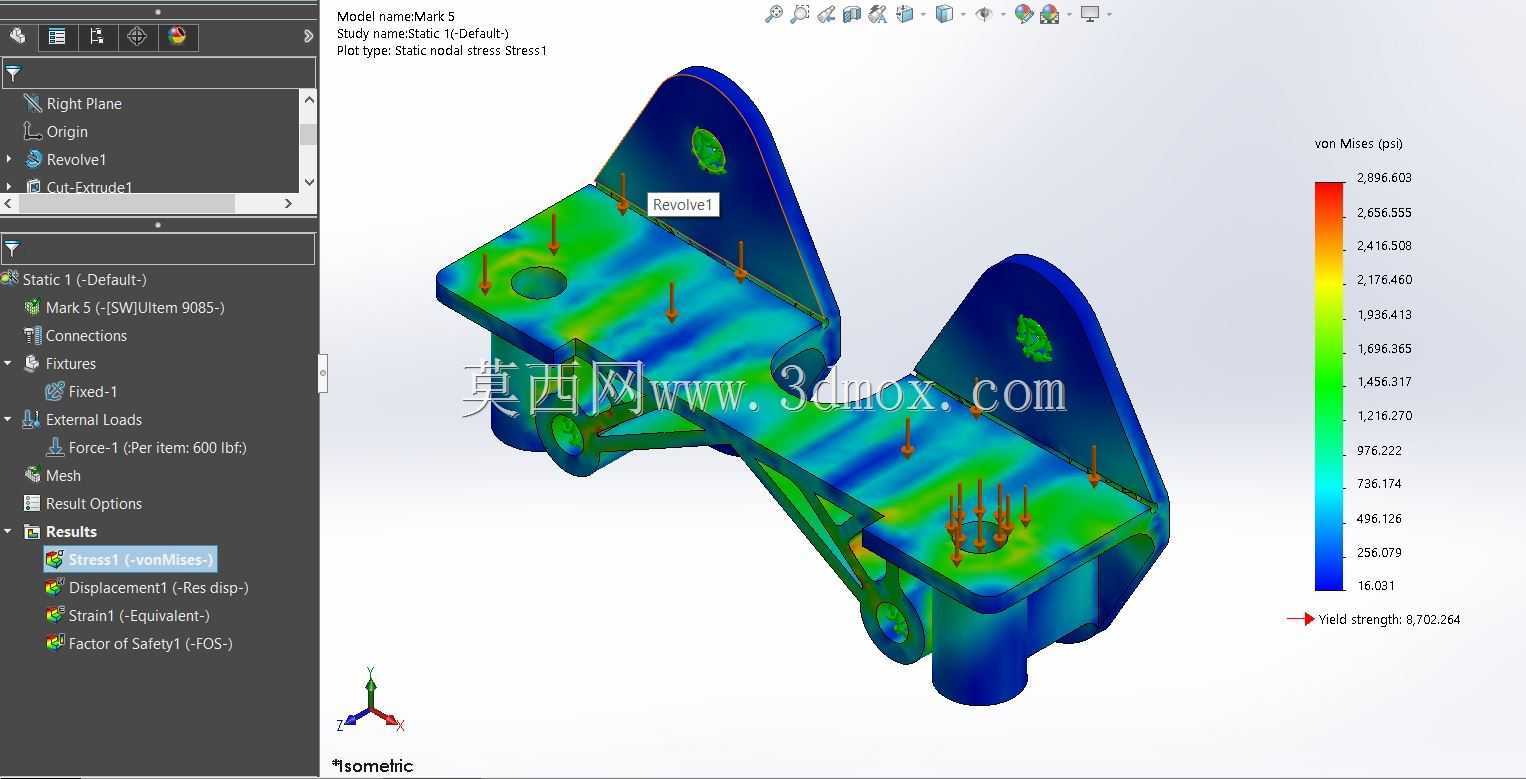

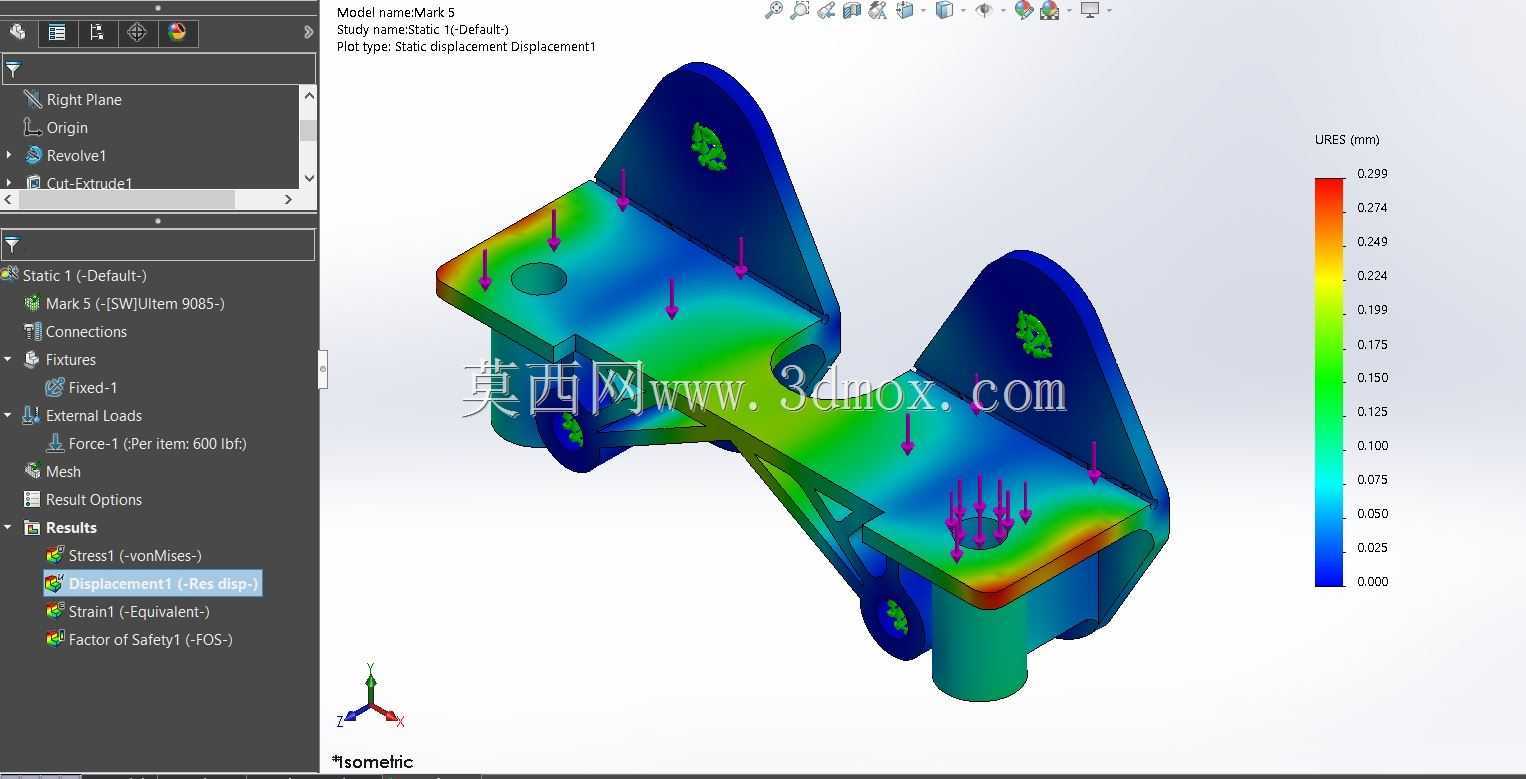

　　实际工况验证中，该支架可承受多档位的施加载荷，在最大过载工况下，应力集中仅出现在极小的局部区域，不存在无弱截面的安全风险，即使在极限载荷作用下，结构仍能保持完整性，不会出现瞬间断裂失效的问题。这类支架的结构设计逻辑也可迁移到其他重载连接场景，比如重型设备的安装支座、工业装备的承力托架等，只需要调整安装孔位的间距与支耳的角度，即可快速适配不同的安装需求，结构本身的承力逻辑经过多工况验证，具备较高的可靠性，不需要做大幅的结构改动即可满足不同场景的使用要求。在细节处理上，支架所有的棱边都做了倒圆角处理，既避免了加工过程中的应力残留，也能防止装配过程中尖锐边角对操作人员或相邻部件造成损伤，所有的安装孔位都做了倒角引导，方便紧固件的快速对位，提升装配效率。
