ULA火箭连接支架优化结构设计方案

　　在航天发射载具的结构系统中，连接支架承担着部段间载荷传递、设备安装定位的核心作用，这类承力构件的设计直接影响整箭的结构可靠性与载荷裕度。本次设计的ULA连接支架，主要用于火箭箭体与外挂组件、部段对接面之间的刚性连接，在发射全流程中需要承受轴向推力、横向过载、振动冲击等多工况复合载荷，是箭体结构中典型的关键承力零件。

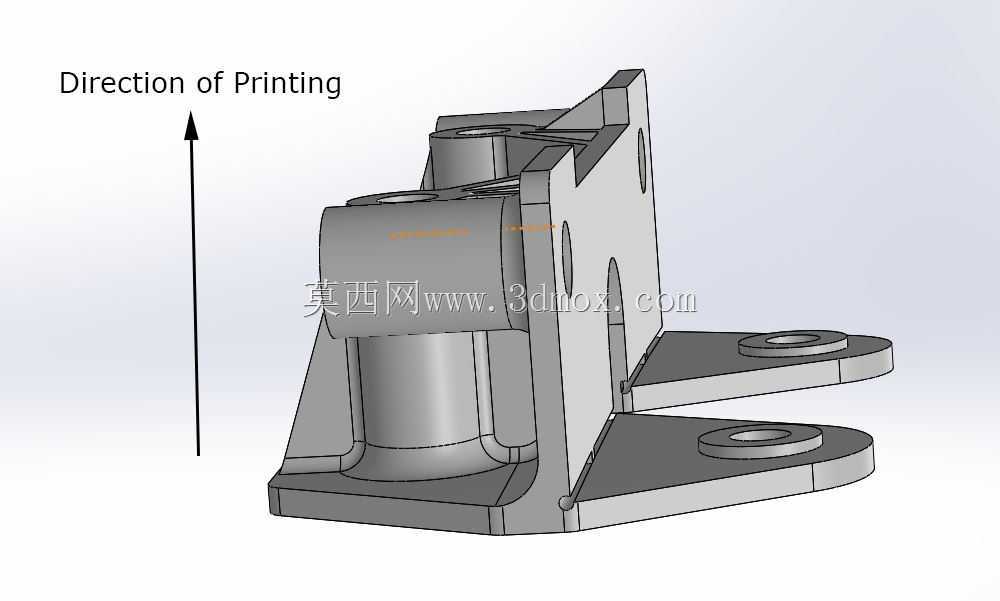

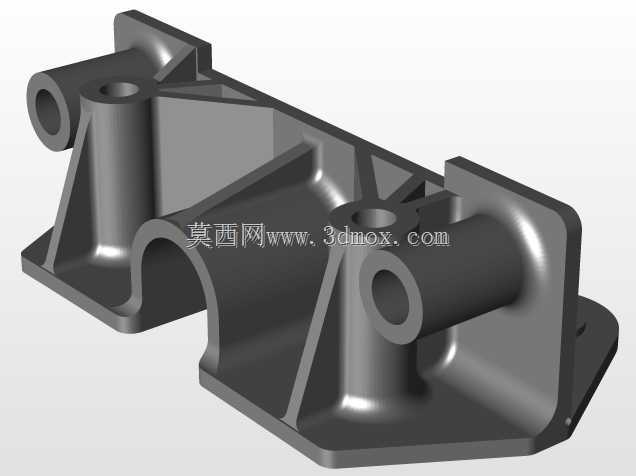

　　从实际使用场景来看，这类支架安装在箭体部段的对接区域，一侧通过螺栓孔与箭体主承力壁板连接，另一侧的双耳结构用于铰接外部组件或管路支架，中间的镂空承力面需要兼顾减重需求与局部刚度要求。设计过程中首先梳理了载荷边界：在飞行工况下，支架需要传递三个方向的集中载荷，其中负Z向的极限过载载荷是核心校核工况，同时还要考虑发动机工作带来的高频振动对结构疲劳的影响。

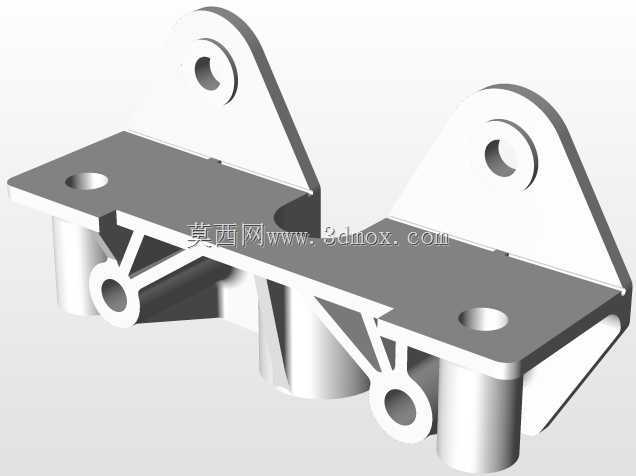

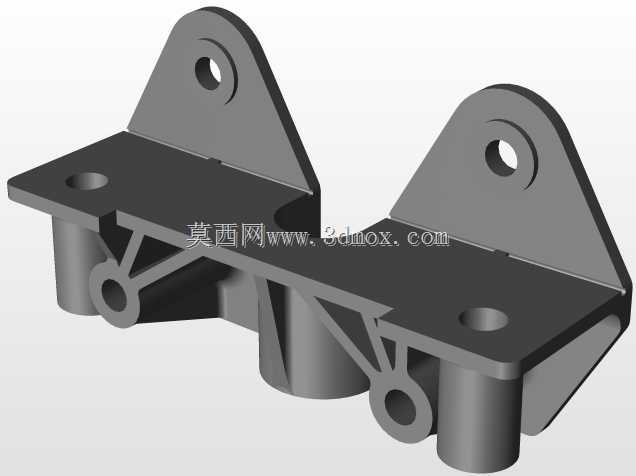

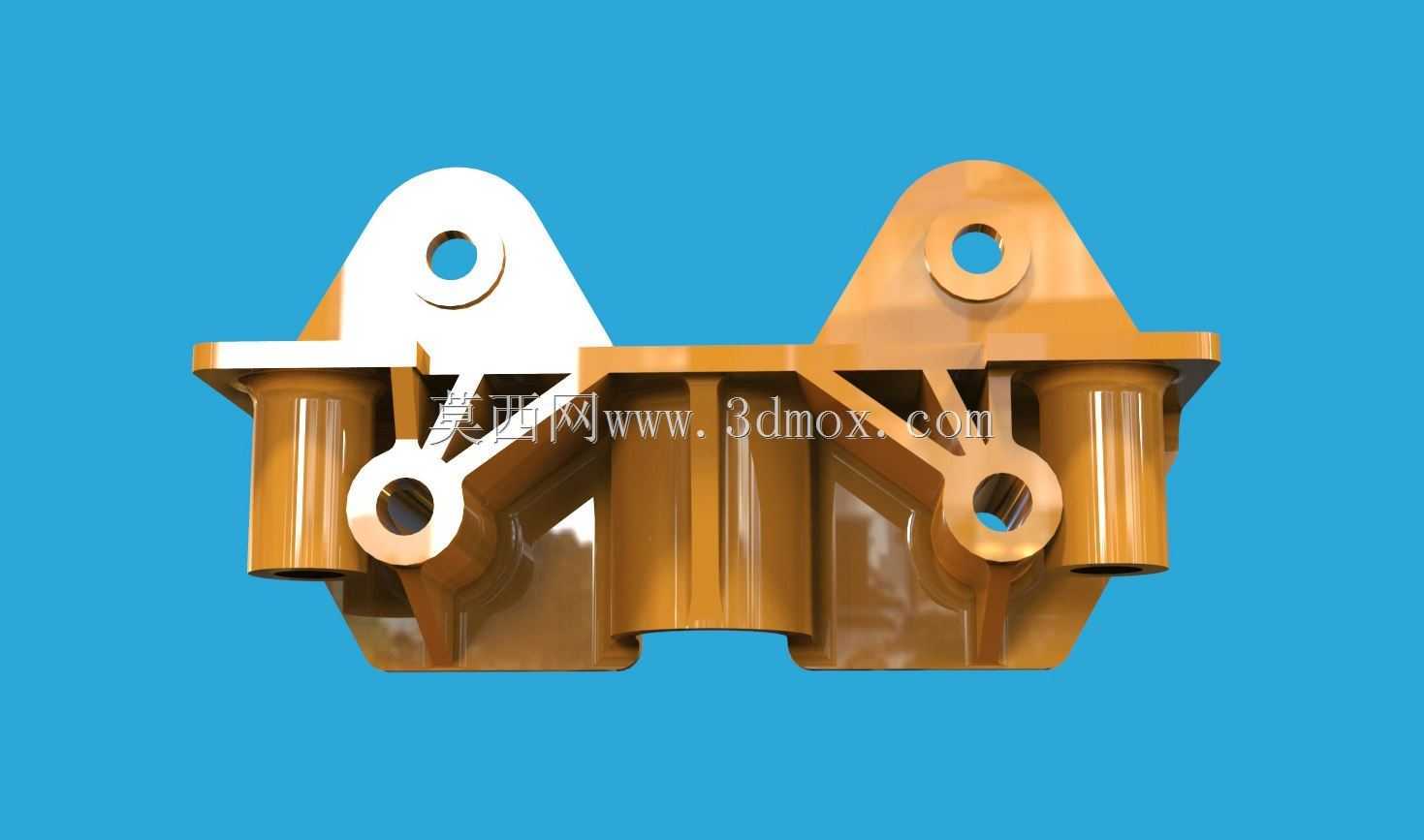

　　结构设计上摒弃了传统实心支架的冗余构型，在非主承力区域采用了三角形加强筋布局，筋条的走向完全匹配主应力迹线方向，避免了应力集中导致的局部失效。两侧的铰接耳板采用了同轴度公差严格控制的通孔设计，孔边做了倒圆强化处理，避免铰接销轴在受载时对孔边造成剪切破坏；底座安装面设置了定位沉孔，能够在装配时快速实现与箭体壁板的定位对齐，减少装配环节的调整工作量。

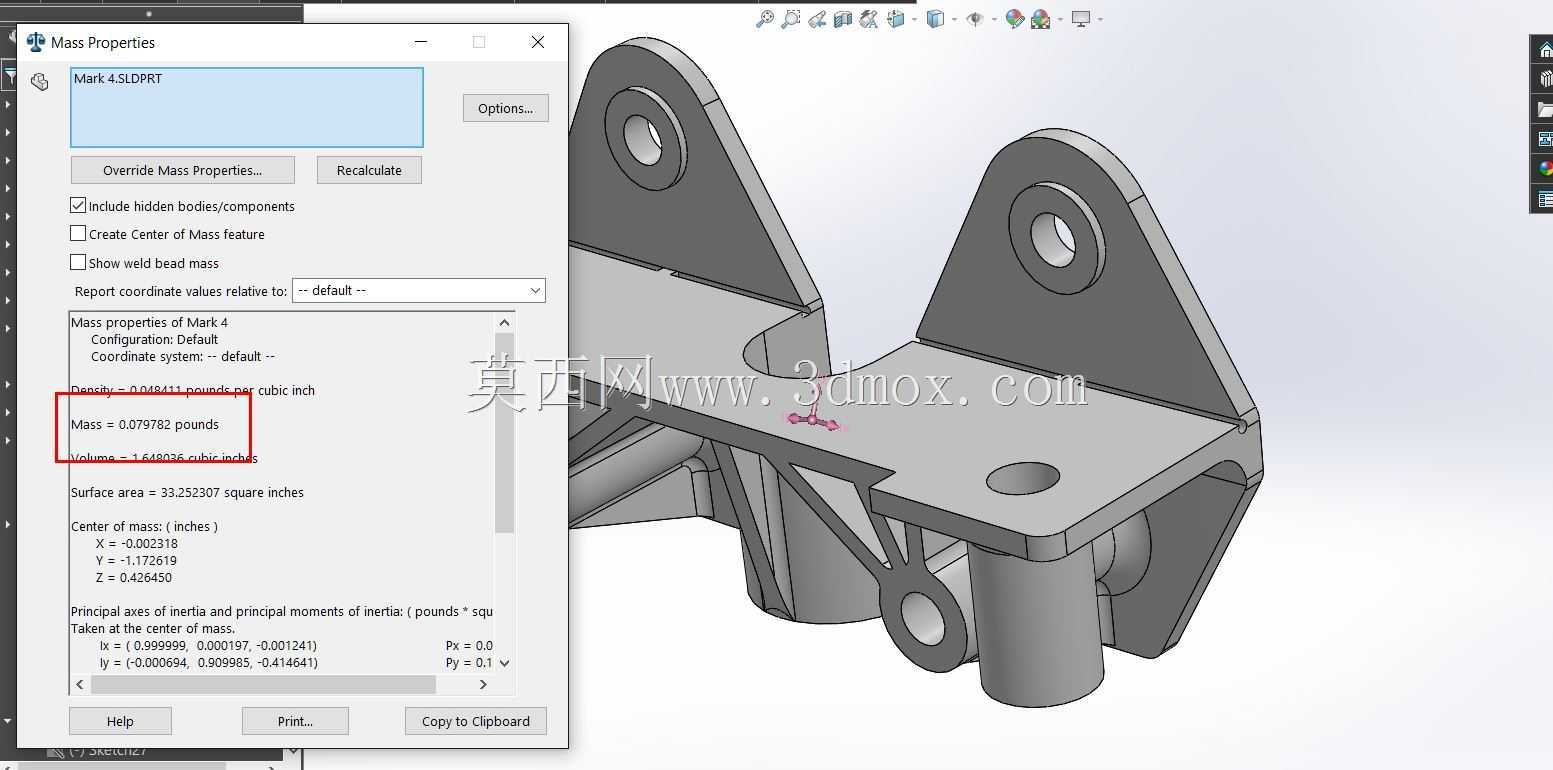

　　安装边界方面，支架的底座安装面平面度要求控制在0.05mm以内，保证与箭体壁板贴合时无间隙，避免受载时出现附加弯矩；两侧耳板的孔位同轴度公差不超过0.03mm，确保铰接销轴安装后无卡滞，载荷传递均匀。整体结构的壁厚根据应力分布做了梯度设计，主承力路径上的壁厚适当增加，非承力区域的壁厚做减薄处理，在保证结构强度裕度的前提下尽可能降低结构重量，这对于航天结构件而言，每一克的减重都能直接提升运载效率。

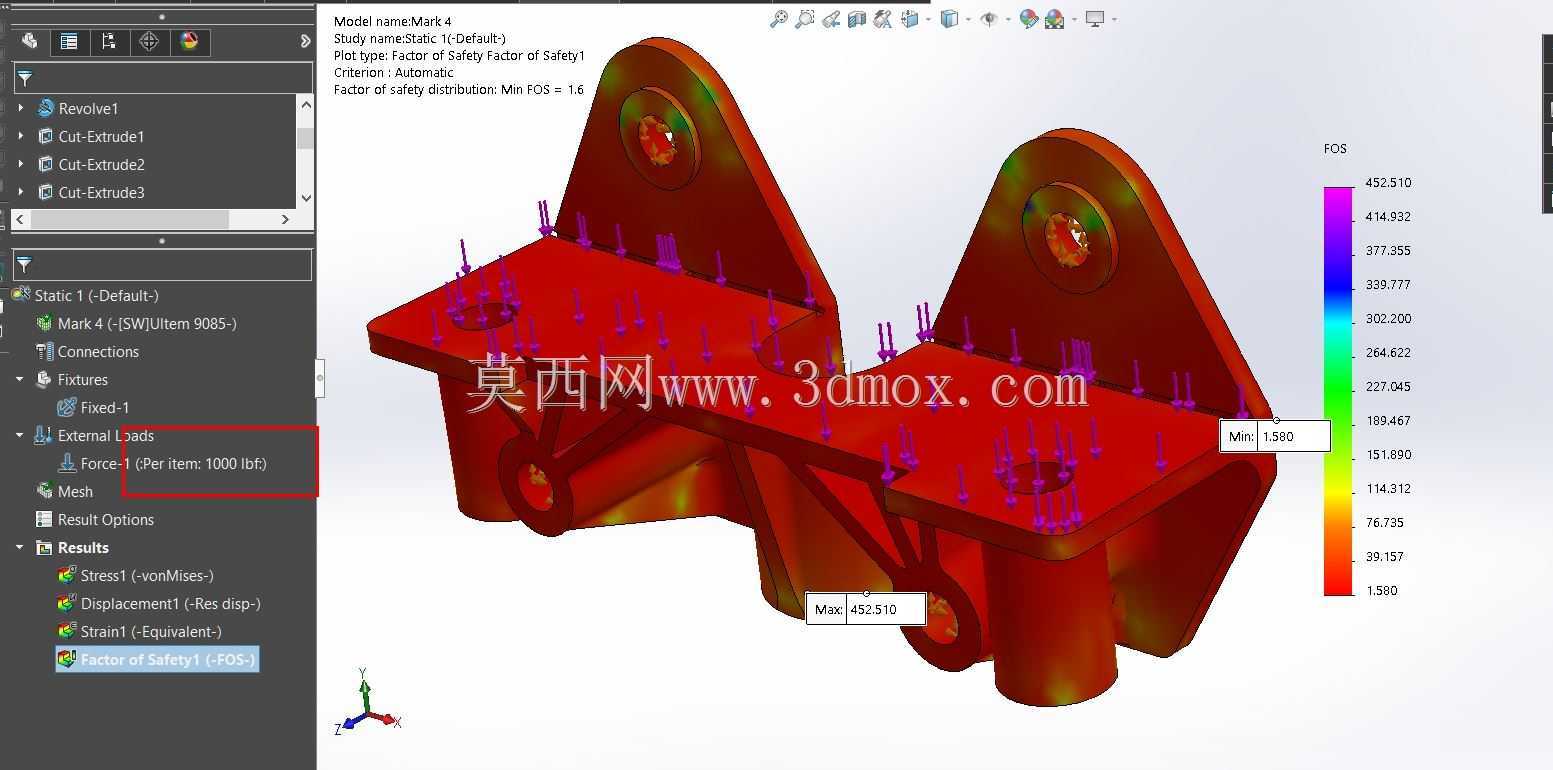

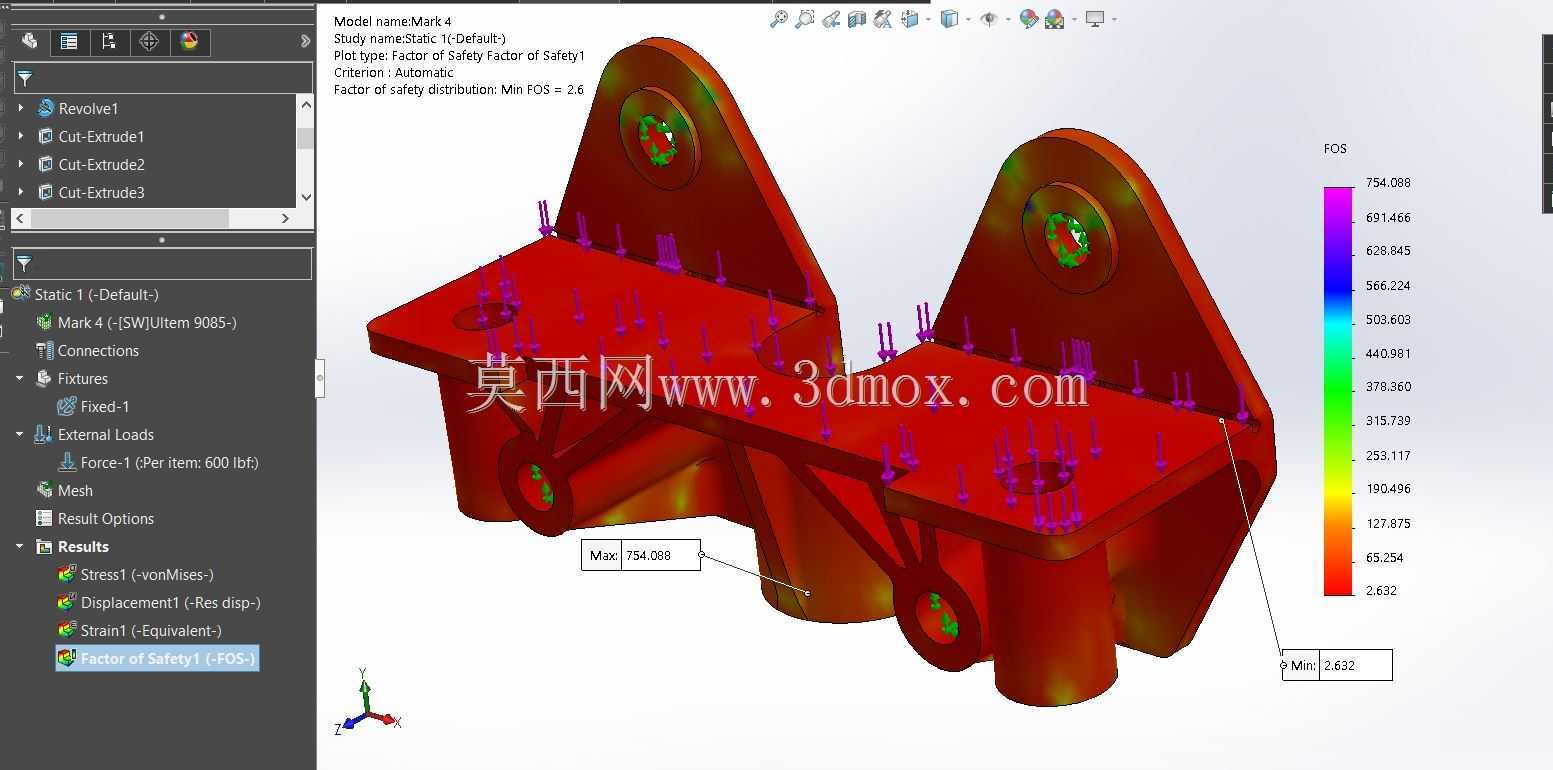

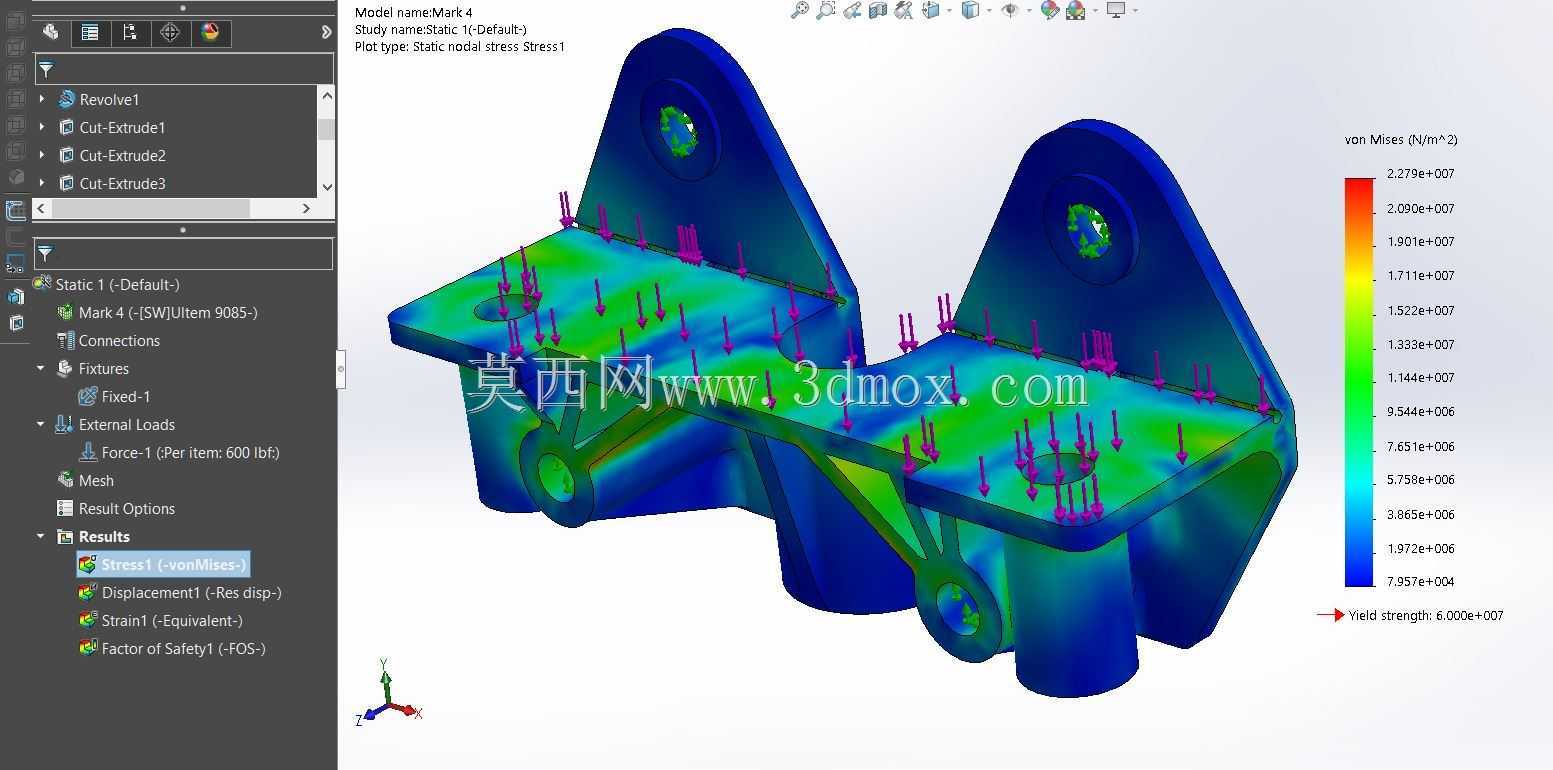

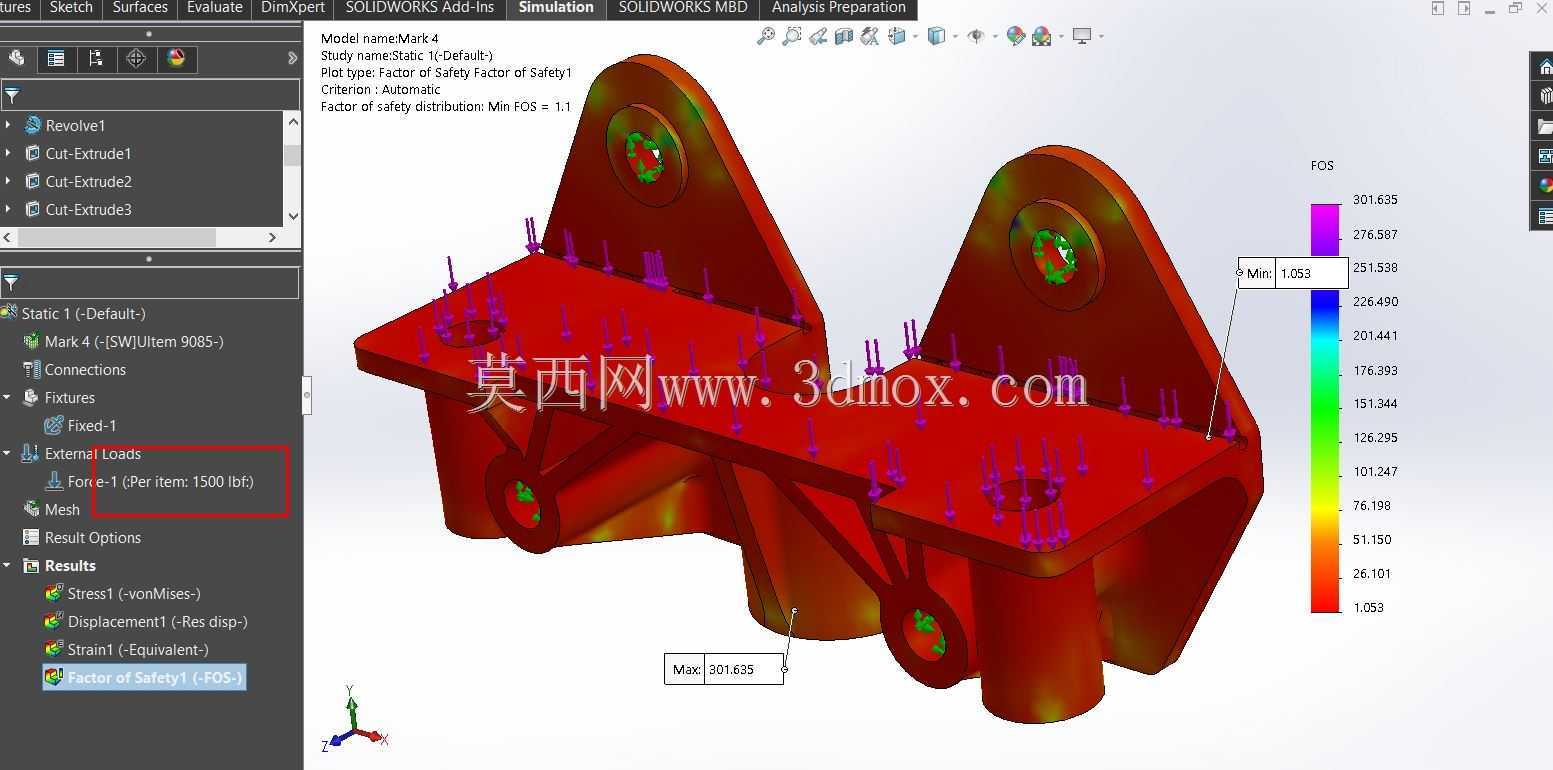

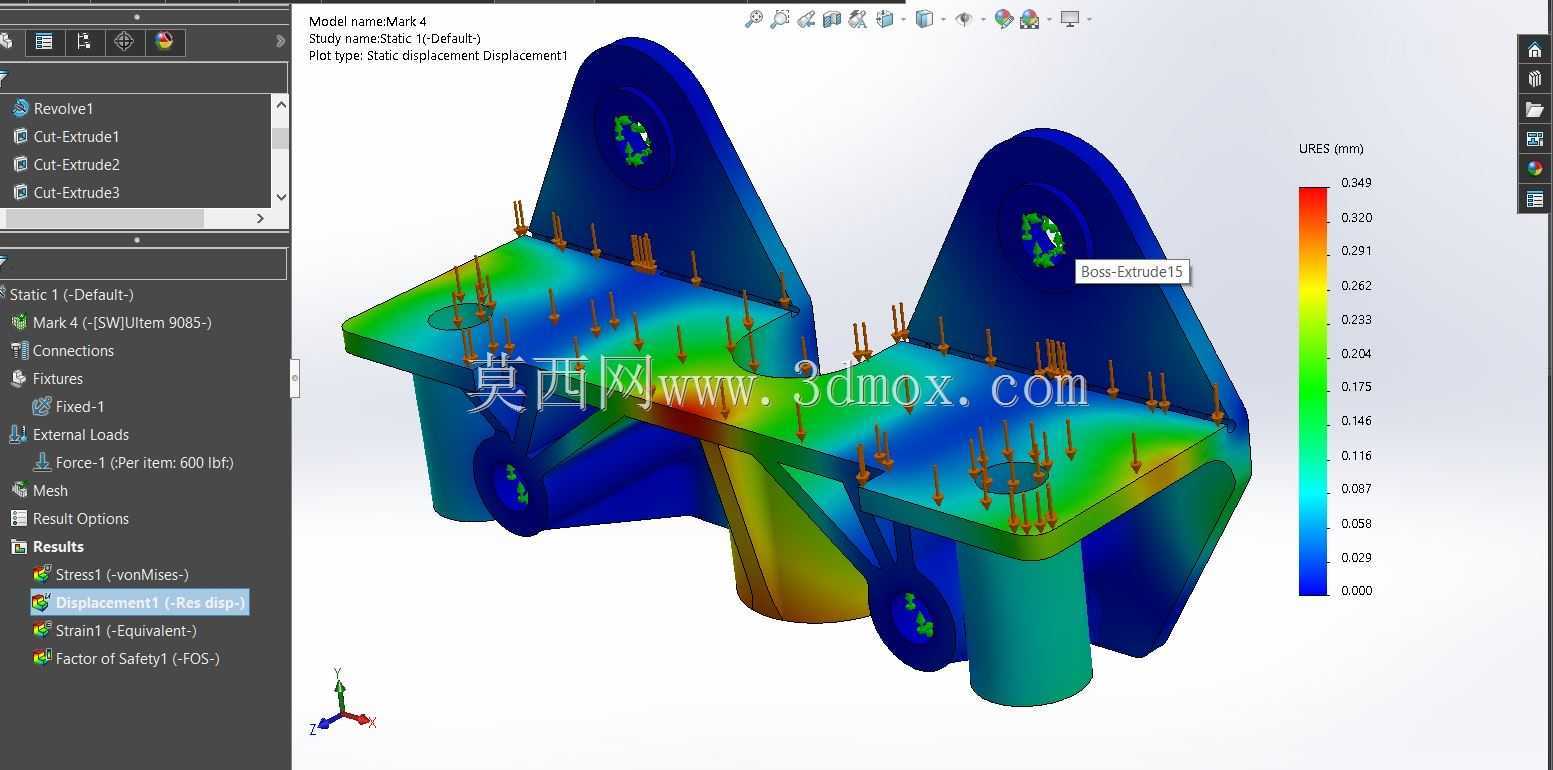

　　在结构校核环节，针对不同量级的载荷工况分别做了应力与变形分析，在常规工作载荷下，支架的最大变形量控制在允许范围内，不会影响相邻部件的正常工作；在极限过载工况下，最大应力出现在耳板与底座的过渡区域，通过加大过渡圆角、优化筋条连接方式，将局部应力控制在材料许用应力范围内，保证结构不会出现脆性断裂。同时针对微小区域的应力集中问题，做了局部结构优化，避免在长期振动载荷下出现疲劳裂纹。

　　这类支架的设计逻辑同样可以迁移到其他重载连接场景，比如重型工业设备的构件连接、特种车辆的承力支架设计，核心都是在明确载荷路径的前提下，让材料尽可能分布在主承力路径上，减少不必要的材料冗余，同时兼顾装配工艺性与维护便利性。航天领域的结构设计对可靠性的要求远高于普通工业场景，每一处圆角、每一条筋条的布局都需要经过多轮载荷校核，确保在极端工况下依然能够稳定传递载荷，不会出现结构失效。在实际建模过程中，所有的安装孔位、配合尺寸都严格遵循航天结构件的通用设计规范，能够直接适配现有ULA火箭的标准安装接口，不需要额外做适配修改，减少了设计迭代的周期。
