多功能教学用计算尺结构三维设计

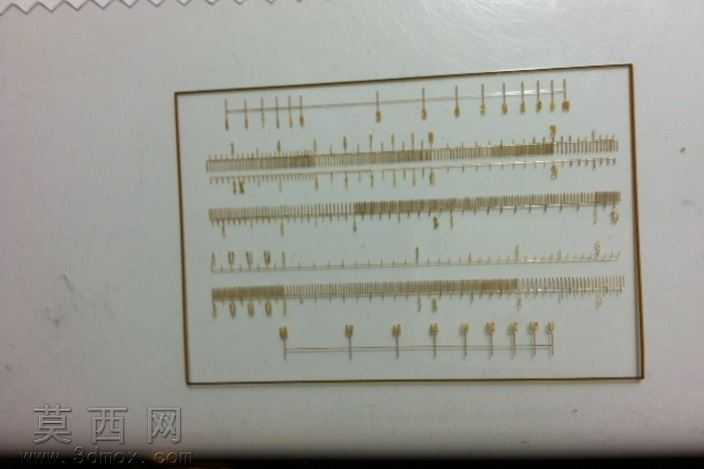

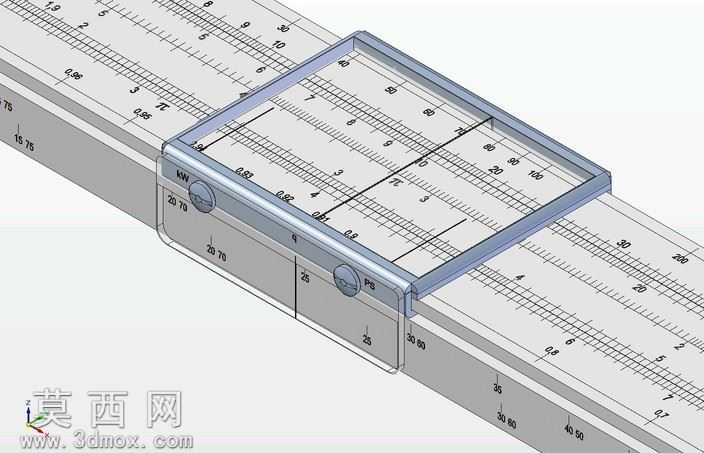

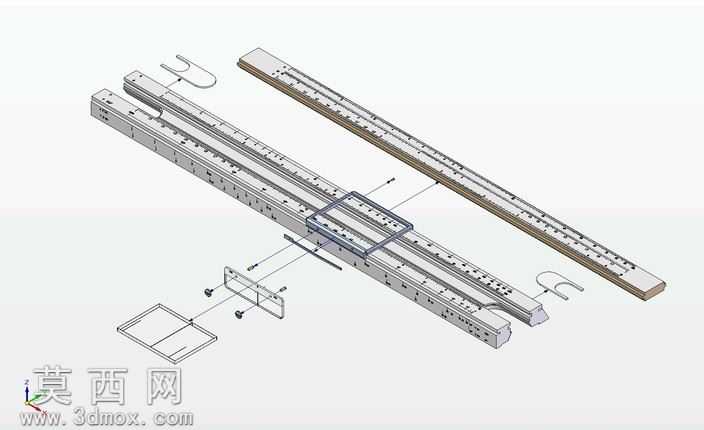

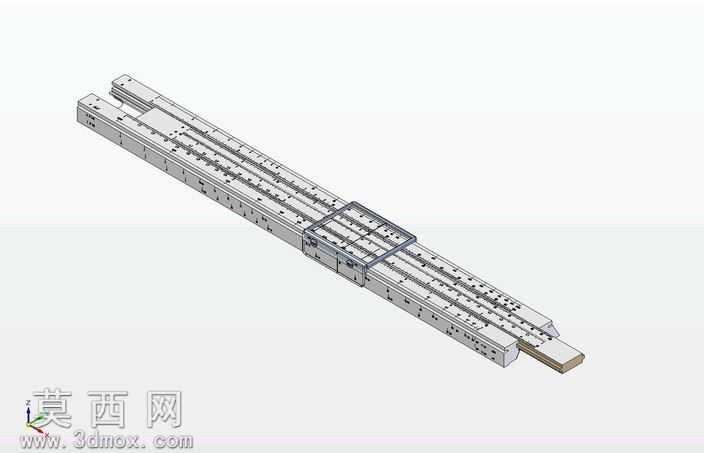

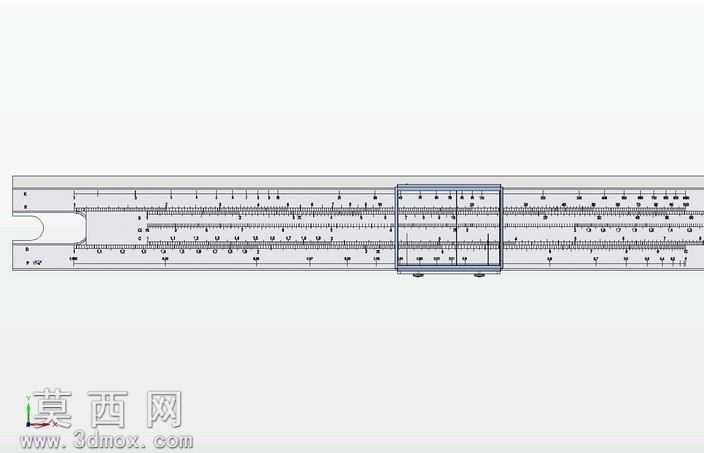

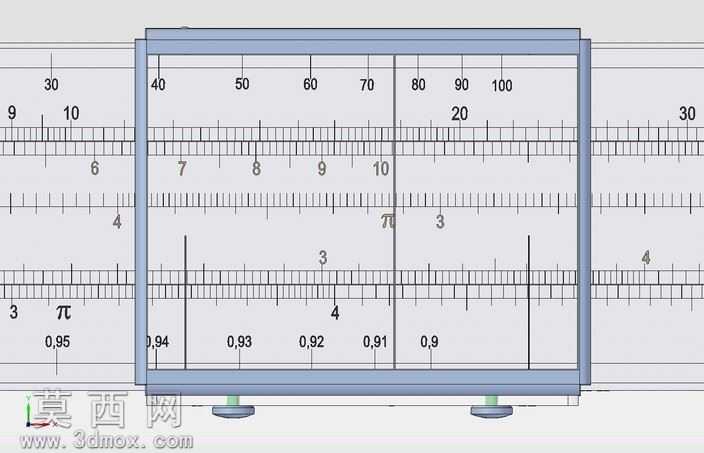

本作品为多功能教学计算尺的三维结构设计，建模过程中首先梳理计算尺的双层滑动核心结构，先构建外层固定尺身的基础框架，采用带圆角的矩形薄壁结构作为主体支撑，保证尺身的结构强度同时兼顾握持的顺滑手感，建模时严格对齐各层尺身的滑动轨道间隙，预留0.1mm的滑动配合公差，确保内外尺身可顺畅滑动无卡顿。随后构建中层可滑动的主标尺与内层的游标滑块，针对不同标尺层的刻度特征，采用线性阵列结合参数化驱动的方式生成刻度线，区分主刻度、半刻度、精细刻度的长度与线宽，对应不同量程的数值标识采用嵌入式文字建模，将数字、π、常用函数标识精准贴合在尺身表面，避免渲染时出现文字浮于表面的失真问题。材质设置上，尺身主体采用哑光工程塑料材质，调整漫反射参数为浅灰蓝色调，添加细微的磨砂质感纹理，还原老式教学计算尺的真实触感；刻度线采用深灰色哑光油墨材质，与尺身主体形成清晰的视觉对比度，游标滑块采用半透明浅蓝色亚克力材质，设置适当的折射与透明度参数，既保证可透过游标读取下层刻度，又能清晰标识游标上的基准指示线。底部的定位支脚采用软质橡胶材质，添加轻微的凹凸纹理，模拟防滑垫的质感，保证计算尺放置时的稳定性。设计过程中重点还原计算尺的多量程刻度布局，涵盖长度测量、对数计算、三角函数对应刻度的排布逻辑，严格遵循真实计算尺的刻度比例，确保各层标尺滑动后刻度对齐的逻辑符合实际使用规则，整体模型装配完成后进行干涉检查，确认滑动部件无结构干涉，各部件的装配关系符合实物的组装逻辑，最终渲染时采用正交视角搭配工程制图风格的背景网格，清晰展示各层标尺的刻度细节与滑动结构特征，完整呈现这款经典教学计算工具的结构特点与功能布局。
