汽车悬架螺旋弹簧减震器结构设计分析

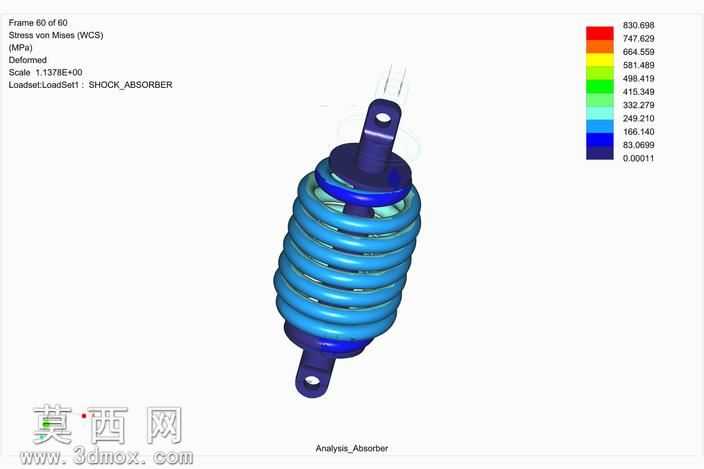

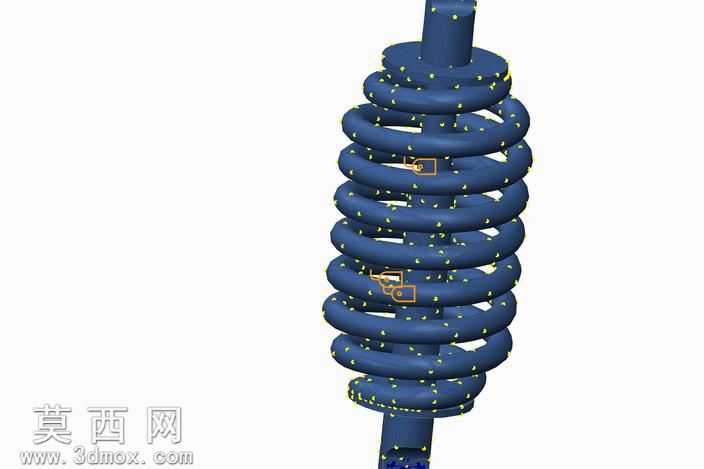

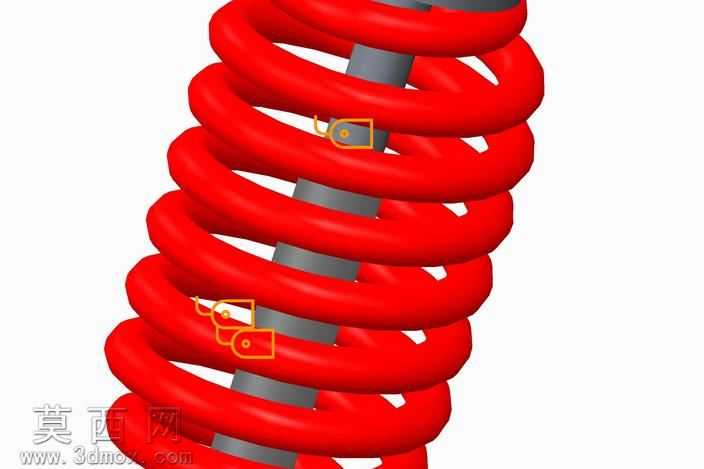

本作品为车用螺旋弹簧式减震器的三维设计与力学分析成果，建模过程依托参数化三维设计环境完成，整体建模遵循自上而下的装配设计思路，先完成核心零部件的参数化草图绘制，通过拉伸、旋转、扫掠等基础特征命令构建上下安装吊耳、活塞杆、弹簧限位座等金属结构件，再以螺旋线为扫掠路径完成螺旋弹簧的实体建模，所有零部件均按照实际装配约束完成配合，保证各部件的相对运动关系符合减震器的实际工作逻辑，可实现轴向的伸缩缓冲动作模拟。材质配置阶段，针对不同部件的实际使用属性赋予对应材质参数，上下安装吊耳、活塞杆、限位座等金属承载部件赋予合金钢材质，设置对应金属粗糙度与金属光泽渲染属性，还原金属机加工零件的表面质感；螺旋弹簧部分赋予弹簧钢材质，调整表面反光参数凸显弹簧的曲面张力，同时为了直观展示力学分析结果，在应力云图展示环节，按照应力数值区间为模型不同区域映射对应色彩，从低应力区域的深蓝色过渡到高应力区域的深红色，清晰呈现减震器在额定载荷下的应力分布状态。结构设计层面，该减震器采用圆柱螺旋弹簧与阻尼筒集成的结构形式，上下吊耳采用带安装孔的耳式结构，便于与车架、悬架摆臂完成铰接安装，弹簧上下端设置限位支撑座，避免弹簧在伸缩过程中出现径向偏移，阻尼筒与活塞杆的配合间隙按照实际公差要求设置，保证伸缩动作顺滑无卡滞。设计过程中同步完成了静力学仿真分析，模拟减震器承受额定冲击载荷时的形变与应力分布，验证各部件的结构强度是否满足使用要求，通过仿真结果调整弹簧丝直径、弹簧圈数、吊耳壁厚等关键参数，在保证缓冲性能的前提下尽可能降低整体重量，优化结构的应力集中区域，避免部件在交变载荷下出现疲劳损坏。渲染环节采用柔和的环境光设置，突出模型的结构轮廓与材质质感，同时保留仿真分析的云图展示效果，兼顾结构展示与性能分析结果的直观呈现，整体模型装配关系完整，参数可编辑调整，可用于减震器的结构优化、教学演示或后续的工程图纸输出工作。
