工业数控系统集成电气控制柜结构设计

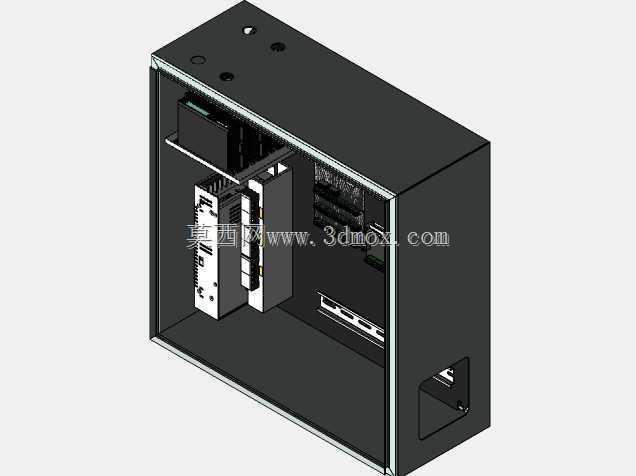

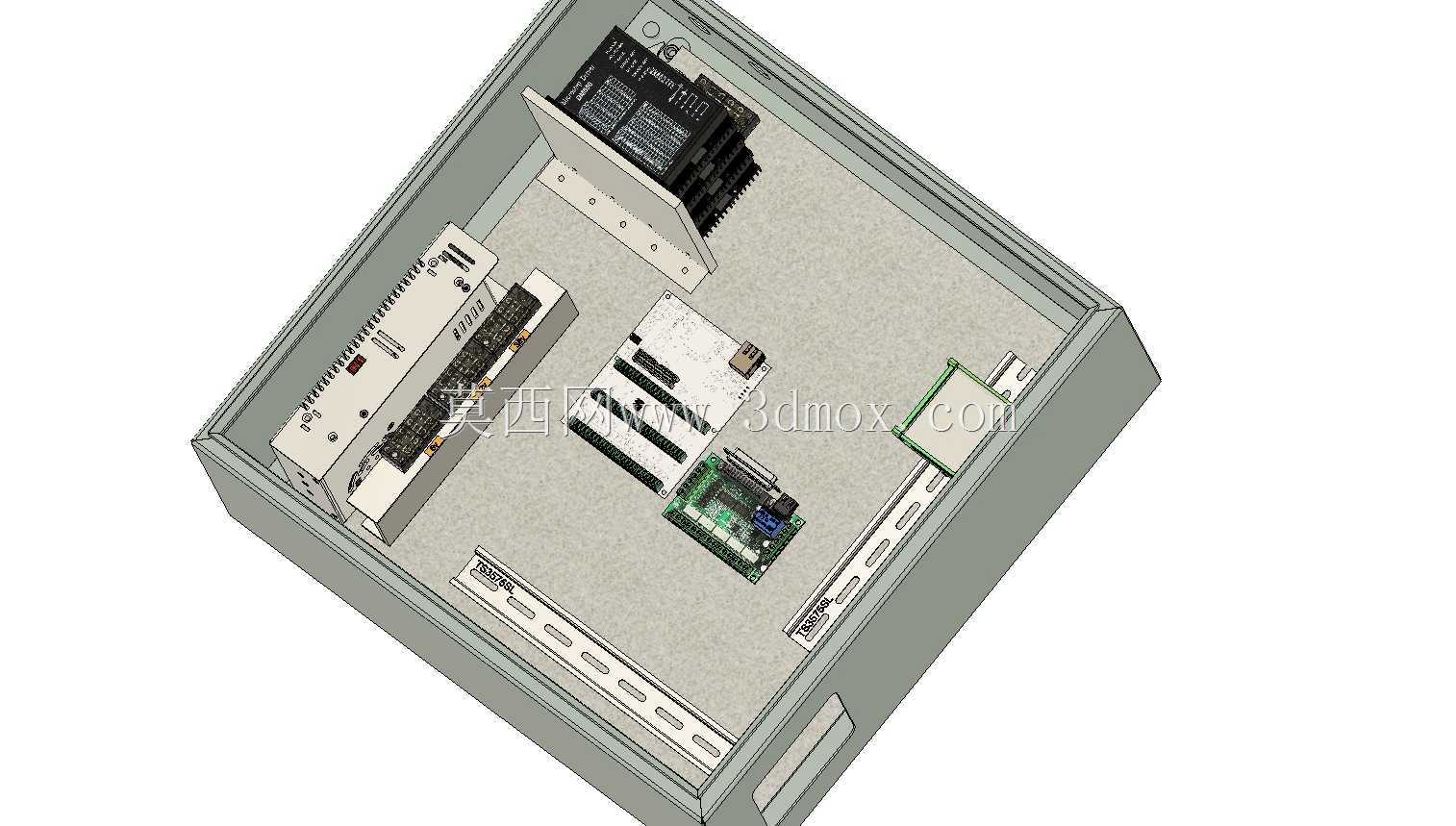

　　这款数控电子柜的结构设计，核心面向车间现场数控加工设备的电气控制集成需求，主要承担数控系统主机、IO模块、驱动单元、信号转接板等核心工控部件的承载、防护与布线规整作用，适配中小型数控车床、数控铣床、专用数控专机的现场电控配套场景，也可作为小型自动化产线的分布式控制站柜体使用。从实际工程应用角度出发，柜体采用壁挂式或落地式安装的通用结构边界，整体外形遵循常规工业电控柜的尺寸规范，预留了充足的柜内安装空间，既满足单台数控设备的全量电气元件容纳需求，也预留了后续功能扩展的加装余量，避免后期功能升级时出现柜体空间不足需要重新更换柜体的问题。设计过程中优先考虑了柜内元件的安装兼容性，背板采用通用安装板结构，可兼容导轨式安装的PLC模块、

　　端子排，也支持螺钉固定式安装的伺服驱动器、开关电源、数控系统主机等元件，不同安装方式的元件可在同一块安装板上灵活排布，无需额外定制转接支架，降低现场安装的加工工作量。柜内元件排布遵循强弱电分离的布线原则，高压驱动类元件布置在柜内上部区域，远离低压信号类控制板卡，减少强电线路对弱电信号的电磁干扰，同时将发热量大的驱动模块靠近柜体上部通风区域布置，利用热空气自然上升的特性辅助散热，降低柜内积热导致的元件寿命衰减问题。柜体侧壁预留了标准的线缆进出孔位，可适配格兰头、走线槽等常规布线配件，外部动力线缆、信号线缆、电机线缆可从不同孔位分区域进入柜内，避免不同类型线缆混布产生的信号干扰，同时孔位位置避开了柜内元件的安装区域，

　　不会出现线缆接入后与元件干涉的问题。柜门与柜体的连接采用标准工业铰链，配合密封胶条实现IP54级的基础防护能力，可阻挡车间现场的金属切削粉尘、切削液飞溅进入柜内，保护内部精密电子元件不受现场环境侵蚀，柜门内侧预留了标识牌、图纸袋的安装位置，方便后期运维时粘贴回路标识、存放电气原理图。柜内的安装板采用可拆式设计，可在装配阶段先将所有元件在安装板上完成布线、调试后，再整体装入柜体内部，大幅提升车间装配的作业效率，也方便后期故障检修时将安装板整体抽出操作，无需在狭窄的柜内空间进行接线作业。考虑到数控设备的日常运维需求，柜体预留了操作按钮、状态指示灯的安装位，可根据实际需求加装启动、停止、急停按钮与运行、故障指示灯，

　　无需额外在柜体上二次开孔，同时柜内预留了接地排的安装位置，所有金属柜体、元件屏蔽层、线缆屏蔽层均可就近接入接地排，满足工业现场的电气安全规范要求。整体结构没有多余的冗余设计，所有结构特征都围绕实际安装、布线、运维、防护的工程需求设置，既保证了足够的结构强度，也控制了柜体的整体重量，方便现场搬运与安装作业，适配多数中小型数控设备的电控系统配套需求，可直接作为通用数控电控柜的结构设计参考，用于后续同类型柜体的参数化改型设计。
