DIN导轨安装式交流电源接插插座

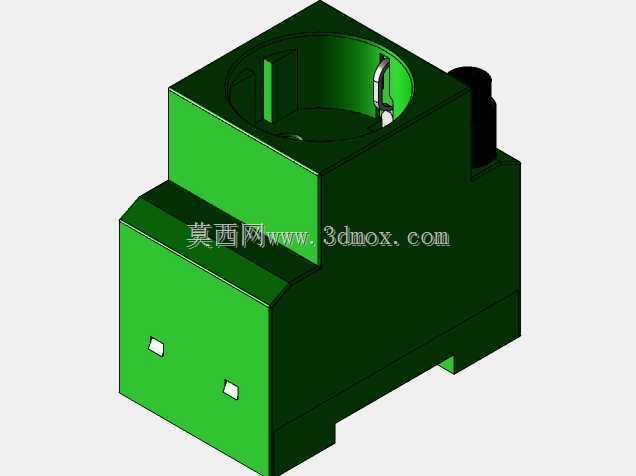

　　在工业低压配电、控制柜集成、自动化设备电控系统搭建场景中，这类适配DIN标准导轨安装的交流插座是柜内取电、外接检修工具、临时接驳检测设备的核心配套组件，不同于民用墙面插座，它的设计完全围绕工业柜内安装环境做适配，不需要额外打孔固定，直接卡装在电控柜内通用的35mm标准DIN导轨上即可完成固定，大幅缩减柜内组件的安装工时，也方便后期运维时调整组件排布位置。从结构设计来看，这款插座的主体采用阻燃绝缘工程塑料壳体，整体为模块化方块造型，壳体侧面做了适配导轨卡装的弹性卡扣结构，卡扣的行程和卡紧力经过调校，既能保证安装时徒手即可按压卡入导轨，也能在设备运行产生持续振动的工况下不会出现松脱移位，壳体的边角做了圆弧过渡处理，

　　避免柜内布线时尖锐边角刮伤线缆绝缘层。插座正面的插孔区域做了防误插防护结构，插孔内部的导电接触件采用高弹性铜合金材质，表面做镀镍处理，既保证插头插入后的接触压力足够，降低接触电阻避免接插部位发热，也能提升抗氧化能力，适配工业现场多尘、存在一定腐蚀性气体的使用环境。壳体上部预留的固定孔位，除了导轨卡装之外，也支持在非导轨安装场景下用螺丝做平面固定，适配不同的安装需求。从安装边界尺寸来看，这款插座的宽度匹配标准导轨安装模数，单模块占用的导轨空间和常规微型断路器保持一致，方便在柜内导轨上和断路器、继电器、端子排等组件并排排布，不会出现尺寸干涉，壳体的深度方向做了紧凑化设计，即使在深度较浅的壁挂式控制箱内安装，也不会出现箱门无法闭合的问题，

　　背部和导轨贴合的面做了平整处理，卡装后和导轨之间没有多余间隙，不会因为外力出现晃动。插座侧面预留的接线孔位采用压线式接线结构，适配1.5-2.5平方毫米的多股铜芯线缆，接线螺丝的扭矩做了合理限定，既可以压紧线缆避免松脱，也不会因为扭矩过大压断线芯，接线孔旁做了清晰的极性标识，避免施工时接错零火线。在实际使用场景中，这类导轨插座常被布置在电控柜的下部导轨区域，方便检修人员打开柜门后直接接驳电钻、万用表、调试笔记本等设备的电源，不需要额外拉接临时拖线板，提升柜内运维的安全性和便捷性，部分设备厂家也会将这类插座集成在设备本体的电控舱内，作为设备调试、日常维护的常备取电接口。设计过程中，壳体的壁厚经过反复校核，

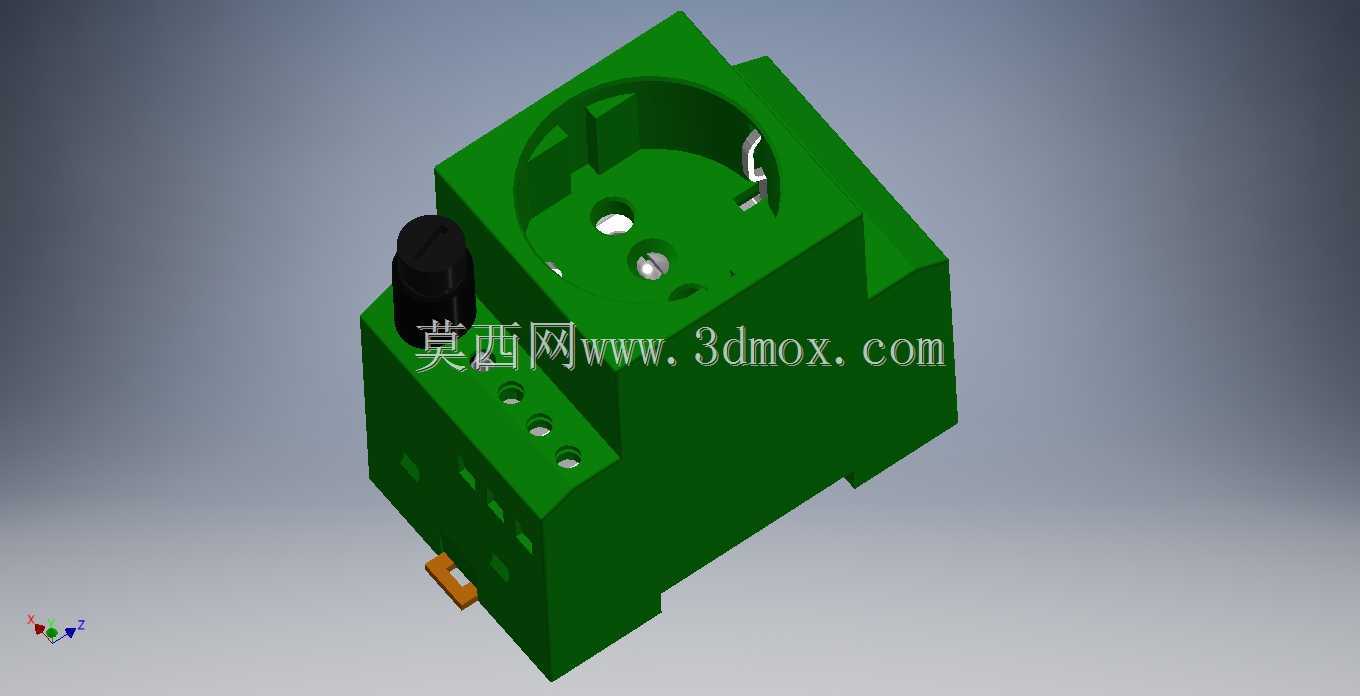

　　既保证绝缘强度满足交流250V、10A的使用要求，也不会因为壁厚过大造成整体尺寸冗余，插孔的位置排布符合国标两插、欧标两插的接插尺寸要求，兼容常用的工业检修插头，插孔周围的凸起挡边可以避免插头插入后出现歪斜，保证接插的同轴度，减少接触件的侧向受力，提升产品的使用寿命。壳体上的黑色操作部件是插座的配套开关，开关的拨动手感做了阻尼调校，拨动时有清晰的档位反馈，开关内部的触点采用银合金材质，分断能力满足额定电流下的带载分断需求，不需要额外搭配分断开关即可独立控制插座的通断，进一步节省柜内安装空间。下部的三个小孔是状态指示灯的透光孔，分别对应电源、通电、故障状态，运维人员不需要拔插插头即可直观判断插座是否处于正常供电状态。整个产品的结构拆分件数量少，壳体采用上下扣合加超声波焊接的装配方式，没有外露的装配螺丝，整体防护等级可以达到IP20，满足柜内安装的防护要求，避免手指误触内部带电部件，同时也能阻挡柜内的金属碎屑、灰尘落入插座内部造成短路风险。
