G1/4接口带压力表气动减压阀结构设计

　　在轻工装配、小型自动化生产线的气动回路搭建中，这类带G1/4气动仪表接头的减压阀是气源处理单元里的核心调压部件，常被布置在空气压缩机出口之后、各支路执行元件之前的气路节点上，承担着将上游高压压缩空气调整至下游设备额定工作压力的作用，避免气压过高冲击气缸、气动夹爪这类执行件导致的动作过猛、密封件过早磨损问题，也能在气源压力出现波动时稳定输出压力，保障整段气路的动作一致性。从实际使用场景来看，这类微型减压阀多用于桌面型气动工装、小型点胶设备、实验室气动测试台这类安装空间局促的场合，不需要大流量供气，却对压力显示的直观性、安装固定的便捷性有较高要求。

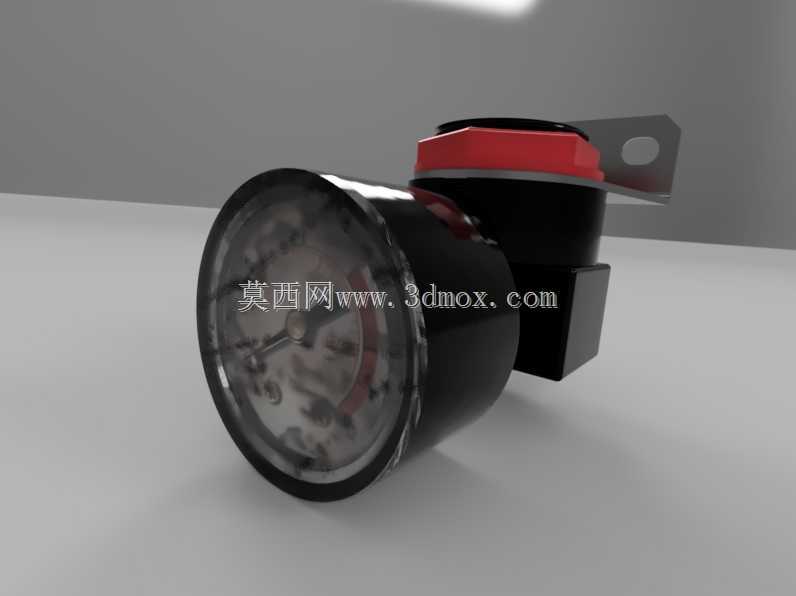

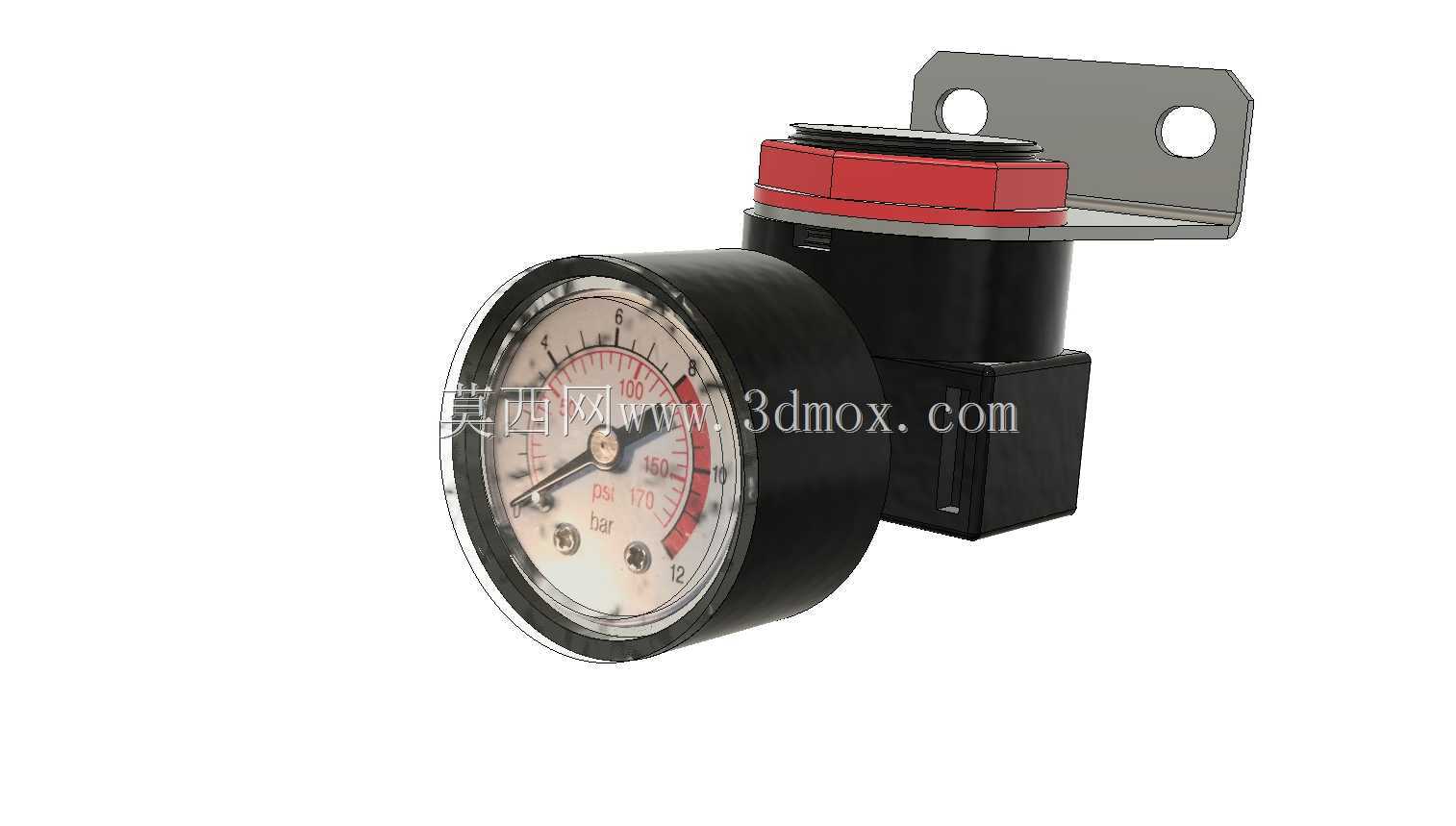

　　产品的功能设计完全贴合小型气路的使用需求，集成的径向安装压力表可以直接显示输出侧的实时压力值，不需要额外在管路上串接压力表，减少了气路接头数量也就降低了泄漏点出现的概率。调压部分采用膜片式减压结构，相比活塞式结构在低压小流量工况下的调压精度更高，压力波动范围更小，顶部的红色调压旋钮带锁紧结构，调整到目标压力后可以锁定位置，避免设备运行过程中误触导致压力偏移。阀体侧面预留的安装支架采用两个通孔的挂装设计，既可以通过螺栓固定在设备的安装板上，也可以搭配卡箍固定在标准气动安装导轨上，适配不同设备的安装习惯。

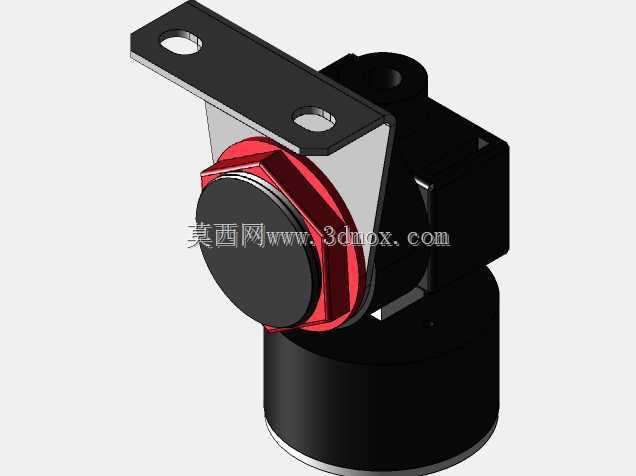

　　从三维建模的设计思路来看，建模时首先要明确各部件的装配约束关系：压力表与阀体的连接采用密封螺纹配合，建模时要预留螺纹旋合的长度空间，同时保证压力表表盘的朝向在装配后处于便于观察的角度；安装支架与阀体的连接采用嵌入式卡扣加螺栓紧固的结构，建模时要注意支架的折弯角度与阀体背部的贴合度，避免安装后出现支架翘起、固定不稳的问题；调压旋钮与阀体上部的调压腔配合时，要预留旋钮旋转的活动间隙，同时保证旋钮上的防滑齿结构的尺寸合理性，既方便手动拧动，也不会因为齿距过小导致加工难度提升。

　　外形尺寸与安装边界是这类小型气动元件建模时需要重点把控的部分，阀体主体的径向尺寸要控制在合理范围，避免相邻安装的其他气动元件出现干涉；G1/4内螺纹接口的端面要做平整处理，保证气管接头拧紧后端面密封的可靠性，接口的中心高度要和同系列其他气源处理元件保持一致，方便多联件拼接安装。压力表的表盘外圆做了包胶防护设计，建模时要体现出包胶层与金属表壳的配合台阶，既还原实际产品的防护结构，也能在后续做装配干涉检查时准确判断周边部件与压力表的安全距离。安装支架的两个安装孔中心距要符合通用气动元件的安装尺寸标准，孔位边缘做倒角处理，方便装配时螺栓顺利穿入，支架的伸出长度要保证阀体安装后与安装板之间留有足够的间隙，方便底部或侧面的气管接头插拔操作，不会因为空间局促导致气管弯折影响气流通畅。

　　在气路系统的选型匹配中，这类减压阀的流通能力要适配下游用气设备的总耗气量，建模时还原的内部流道结构可以为后续的流场仿真提供基础模型，帮助验证不同开度下的压力损失情况。阀体上的各个密封槽尺寸要严格对应标准O型圈的线径与压缩量，避免密封槽过浅导致O型圈被压裂、过深导致密封不足出现泄漏。调压弹簧的选型匹配在建模时也要有所体现，弹簧的预压缩量对应调压范围的下限，弹簧的刚度决定了调压过程的平缓度，建模时还原弹簧的有效圈数、丝径与中径参数，能为后续的力学仿真提供准确的模型基础，验证不同输出压力下弹簧的形变情况是否在设计范围内。
