角式法兰连接止回阀结构设计

　　在工业流体输送管路系统中，止回阀是保障介质单向流动、避免回流引发系统故障的核心阀件，这款角式法兰连接的止回阀，主要适配管路走向呈90度转折的安装场景，常见于石油化工输送管线、建筑给排水立管分支、暖通空调循环水系统、船舶动力管路以及中小型泵站的出水端位置。不同于直通式止回阀的轴向流道设计，这款角式结构的阀件将进出口流道设置为垂直布局，能够在管路需要转向的位置同时完成流向切换与止回功能，减少管路中额外弯头配件的使用，降低管路整体的流阻损失与泄漏点数量。从结构设计逻辑来看，这款阀件采用升降式止回的核心结构，阀瓣沿着阀体垂直中心线做升降运动，当介质从侧部法兰入口正向流入时，介质压力克服阀瓣自重与上部弹簧预紧力将阀瓣顶起，流道导通，

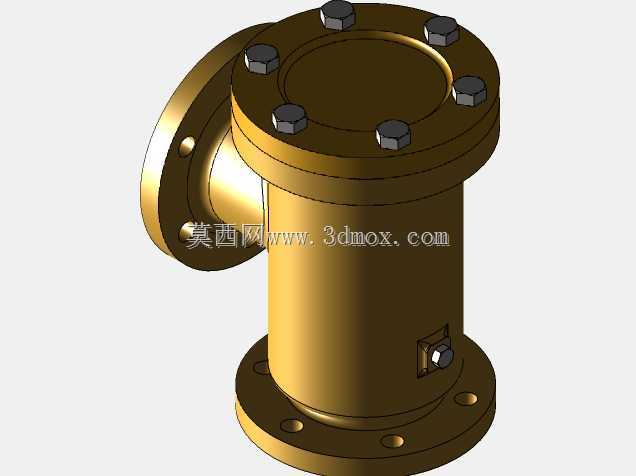

　　介质可从下部法兰出口流出；当介质出现反向流动趋势时，反向介质压力与阀瓣自重、弹簧力共同作用，将阀瓣压紧在阀座密封面上，彻底截断流道，阻止介质回流，避免下游介质倒灌造成上游设备叶轮反转、水锤冲击、介质污染等问题。阀体整体采用铸造一体成型结构，三个连接端均采用标准法兰连接形式，侧部进口法兰、底部出口法兰以及顶部阀盖法兰都均匀布置了螺栓连接孔，安装时只需与对应管路的配对法兰对齐，加装密封垫片后穿入螺栓紧固即可完成安装，法兰密封面采用凸面设计，能够适配不同压力等级的非金属或金属缠绕垫片，保障连接位置的密封可靠性。顶部阀盖通过六颗内六角螺栓与阀体连接，阀盖与阀体的结合面设置了密封槽，安装时嵌入密封圈即可实现中腔密封，

　　这种可拆卸的阀盖设计也为后期的阀瓣检修、密封件更换提供了操作空间，无需将整个阀体从管路上切割拆除即可完成维护作业。从安装边界尺寸来看，这款阀件的进出口法兰公称通径保持一致，侧部进口法兰的端面到阀体中心轴线的距离、底部出口法兰端面到阀体顶部法兰端面的距离都经过标准化设计，能够适配同压力等级、同通径的常规管路安装空间，不会出现与周边管路支架、其他阀件干涉的问题；阀体的流道内壁做了圆弧过渡处理，在介质转向位置没有直角突变结构，能够减少介质流经阀件时的湍流与压力损失，降低管路输送过程中的能耗。在实际选型应用中，这款阀件适合输送清水、油品、低腐蚀性化工介质等洁净流体，不适用于含有大量固体颗粒的介质场景，避免颗粒卡滞阀瓣导致止回功能失效；

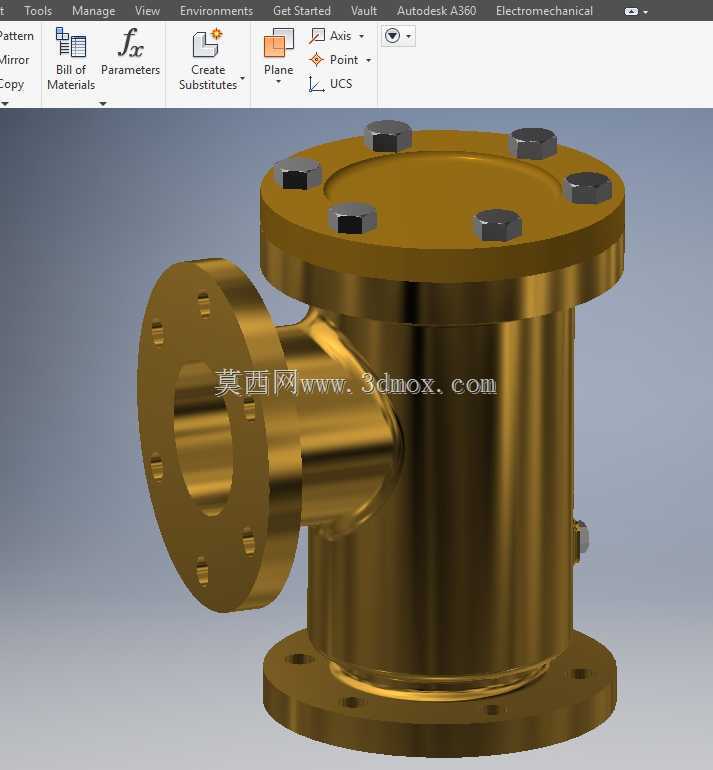

　　安装时需要严格按照阀体上标注的流向标识确定安装方向，侧部法兰为介质入口、下部法兰为介质出口，同时要保证阀瓣的运动方向保持垂直，避免倾斜安装导致阀瓣卡涩、密封不严。阀瓣与阀座的密封面采用堆焊耐磨合金的处理方式，能够耐受长期的介质冲刷与阀瓣启闭的撞击，延长阀件的使用寿命，相比旋启式止回阀，这种升降式角型止回阀的密封性能更好，启闭行程更短，水锤冲击更小，适合中低压、流速相对稳定的管路场景使用。在三维建模过程中，这款阀件的所有法兰连接尺寸、螺栓孔位置、流道直径都严格遵循对应的管路法兰标准，模型还原了阀体的铸造圆角、螺栓连接结构、阀瓣的运动空间等细节，能够直接用于管路系统的装配干涉检查、安装空间模拟，也可以作为阀件选型阶段的可视化参考，帮助设计人员快速确认阀件与周边管路、设备的匹配性，减少现场安装时出现的尺寸不匹配问题。
