PZEM-022闭合式交流电流传感检测装置

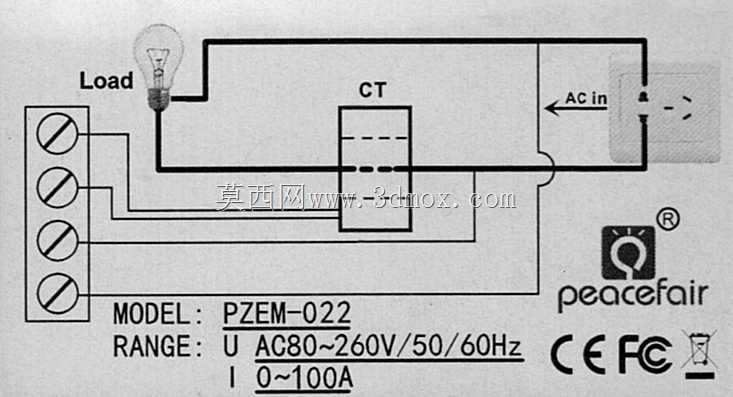

　　在民用配电运维、小型设备能耗排查、光伏入户侧电参量采集、实验室台架供电监测这类场景里，不需要拆改主回路接线就能完成电流采集的检测装置，一直是现场作业人员优先选型的品类，这款带闭合CT线圈的交流检测装置，就是针对这类无需破线的测量需求做的结构设计。日常现场作业里，很多已投运的配电回路不允许断电拆线，传统开口式互感器虽然安装方便，但长期使用容易因卡扣松动出现磁隙，导致电流采集偏差，闭合式CT线圈的结构刚好规避了这个问题，安装时只需要将待测相线从线圈中心的穿孔穿过，就能完成电流互感采集，不需要截断原有线缆，也不会破坏原有线路的绝缘防护，适配100A以内的交流回路测量需求，覆盖绝大多数民用、小型商用配电回路的电流检测量程。

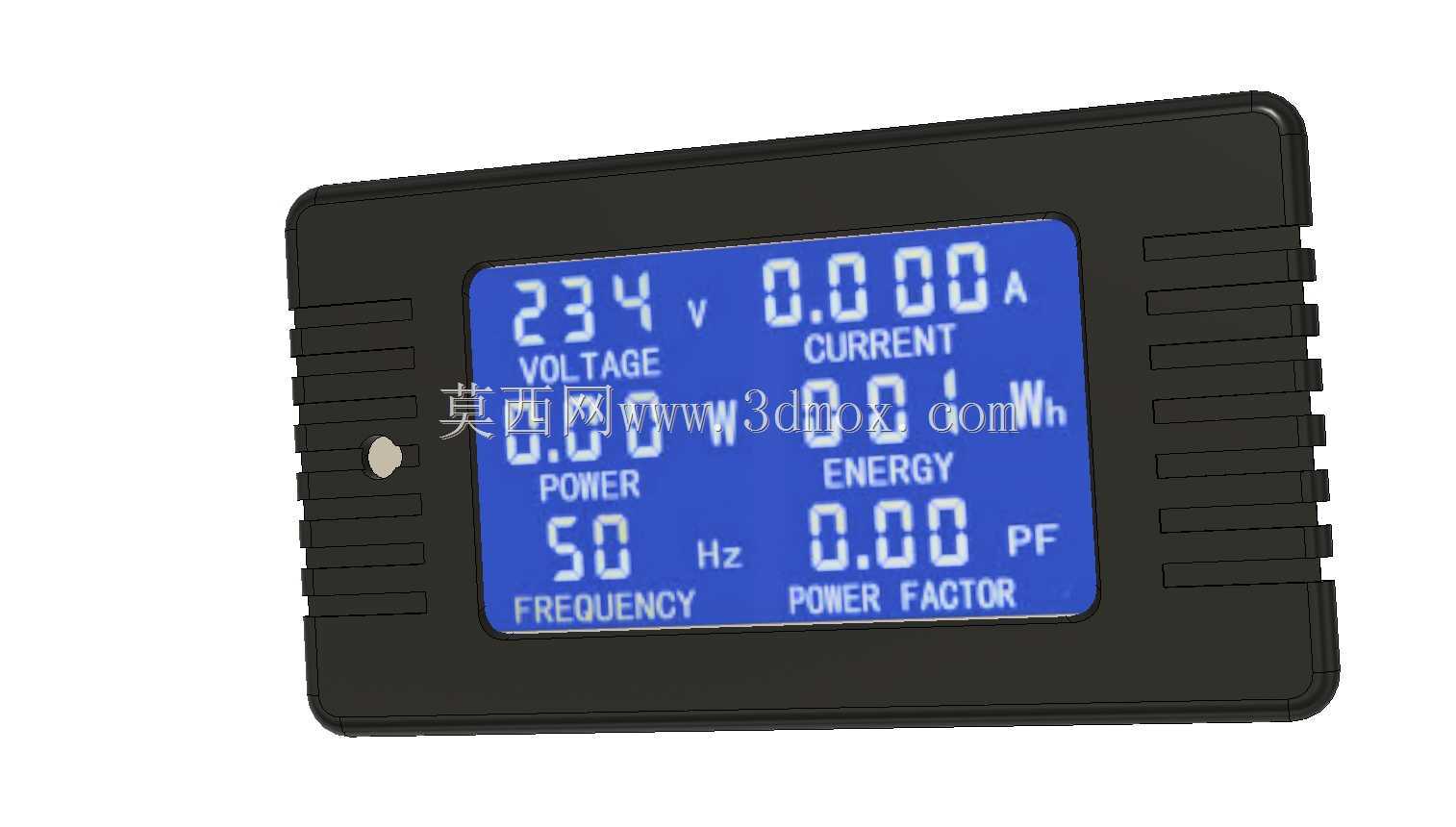

　　装置正面集成了段码液晶显示屏，一屏可同时显示电压、电流、有功功率、累计电能、电网频率、功率因数六项核心电参量，不需要外接显示终端就能直接读取数据，现场排查故障时不需要携带额外的读数设备，站在装置正前方1米范围内就能清晰识别屏显数值，屏幕做了高对比度的蓝底白字设计，即使在光线偏暗的配电井、设备机柜内部，也能快速辨识数值，不会出现反光看不清的问题。从结构设计角度看，外壳采用阻燃ABS材质注塑成型，四周做了等间距的散热格栅，装置长期满量程运行时，内部采样电路产生的热量可以通过格栅快速散出，避免密闭空间内积热导致采样精度漂移。外壳边角做了R3的圆角过渡，没有尖锐的棱角，安装时不会划伤作业人员的手部，也不会剐蹭柜内的其他线缆绝缘层。

　　装置的安装边界适配常规的35mm标准导轨卡扣，也支持螺丝直接固定在柜体安装板上，两种安装方式兼容不同场景的安装条件，整体厚度控制在30mm以内，即使是深度较浅的小型明装配电箱，也能顺利装入，不会出现箱门无法闭合的问题。CT线圈与主机之间的连接做了防呆插口设计，现场接线时不会出现插反的问题，插口处做了卡扣锁紧结构，设备运行过程中如果遇到柜内布线拉扯，也不会出现接口松脱导致的测量中断。装置的采样电路做了隔离设计，CT侧的强电回路与显示侧的弱电回路之间有足够的电气间隙，即使被测回路出现短时的电压波动，也不会损坏显示端的电路，保障运维人员操作时的人身安全。实际使用中，这类装置常被用在出租屋分户能耗统计、小型加工车间单机设备能耗核算、

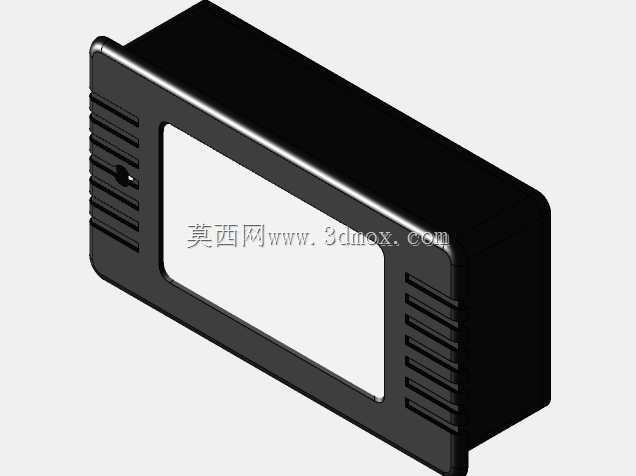

　　充电桩前端供电监测、UPS输出回路电参量采集等场景，不需要复杂的接线调试，固定完成后穿入待测相线、接好电压采样线就能正常工作，不需要额外的参数配置，上电后自动开始采集并循环刷新显示数值。累计电能的计量数据可以掉电保存，即使现场出现临时断电，之前记录的能耗数据也不会丢失，不需要重新校准计量起点。外壳正面的唯一实体按键做了硅胶防水设计，即使在湿度较高的户外配电箱内使用，潮气也不会顺着按键缝隙渗入内部电路板，避免长期使用出现按键失灵、电路腐蚀的问题。从建模角度看，整个装置的结构拆分清晰，外壳上下盖的卡扣位置、CT线圈的穿线孔径、屏幕的视窗开口尺寸、安装卡扣的行程距离都做了1:1的还原，结构设计人员做配电柜体布局时，可以直接调用这个模型核对安装空间，提前预留好布线间隙，避免实际安装时出现与其他元器件干涉的问题，也能提前核算柜内的散热空间是否满足装置长期运行的要求。
