木工直线圆弧两用划线器DIY工具结构

　　在木工作业的全流程场景里，划线工序是决定后续裁切、开榫、打孔精度的核心前置环节，传统木工划线依赖墨斗、直尺、划规等多件工具配合，切换直线与圆弧划线作业时需要反复更换工具、重新定位基准，不仅效率偏低，多次装夹定位也容易累积基准偏差，影响最终构件的配合精度。这款两用划线器的设计，正是针对现场作业的实际痛点，将直线划线、圆弧划圆、平行靠模划线的功能整合在单一手动工具上，减少作业过程中的工具切换频次，同时保证基准定位的一致性。

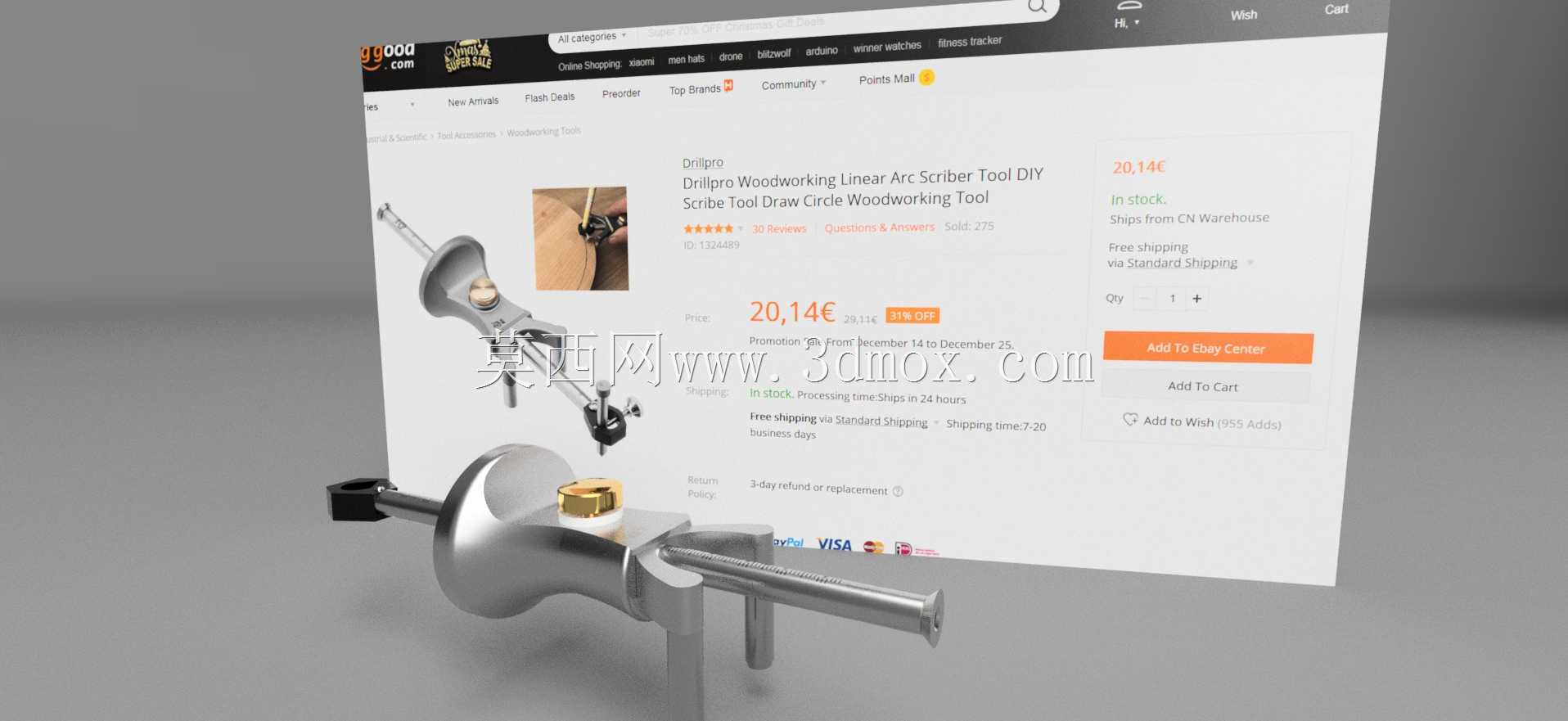

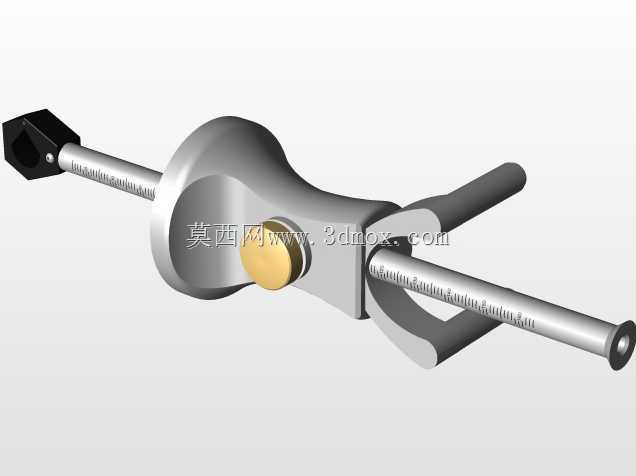

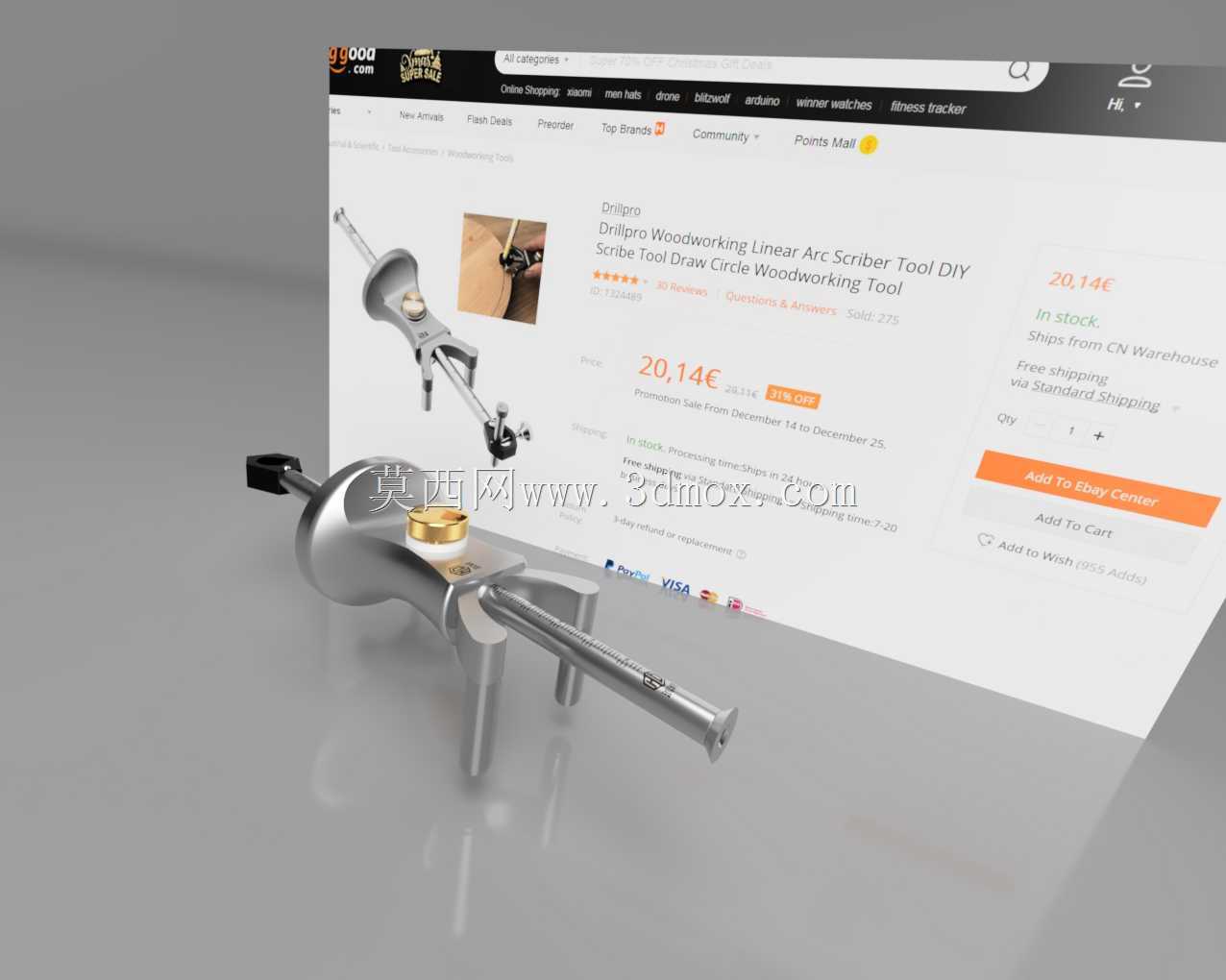

　　从功能实现逻辑来看，这款划线器的主体采用一体式金属基座结构，基座一侧设置可快速锁紧的靠挡结构，靠挡端面做了贴合木材边缘的直角处理，作业时靠挡紧贴木料直边滑动，即可划出与边缘平行的等距直线，平行划线的间距可通过前端划针的伸出长度调节，调节结构采用细牙螺纹进给，配合锁紧螺母固定，避免作业过程中划针移位导致划线偏差。划针组件采用硬质合金尖端，硬度足够在各类硬木、软木甚至人造板材表面留下清晰连续的划线痕迹，尖端做了微小圆弧钝化处理，既保证划线清晰度，又不会过度刮伤木料表面影响后续胶合或涂装工序。

　　针对圆弧划圆的作业需求，这款工具在基座中心位置设置了可伸缩的定位顶针，顶针尖端与划针尖端的距离即为所划圆弧的半径，调节时松开顶针锁紧结构，滑动顶针调整到目标半径尺寸后锁紧，将顶针抵在木料上的圆心定位点，旋转整个工具即可划出规整的圆弧或整圆，相比传统划规，这款工具的基座握持面积更大，旋转施力时更稳定，不容易出现圆心偏移的问题，尤其适合大半径圆弧的划线作业，传统划规在大半径工况下容易因为支臂刚度不足出现晃动，这款工具的主体基座采用加厚金属材质，整体刚度足够支撑最大300mm半径的圆弧划线作业，完全覆盖常规家具制作、木构件加工的圆弧尺寸需求。

　　从设计思路上，这款工具充分考虑了DIY木工用户和小型工坊的使用习惯，整体结构没有复杂的传动或调节机构，所有锁紧和调节部件都可以徒手操作，不需要额外借助扳手等辅助工具，日常维护只需要定期给滑动配合面涂抹少量润滑脂即可，划针磨损后也可以快速更换通用规格的替换针，不需要专门定制配件。外形尺寸方面，工具整体长度控制在180mm左右，最大宽度65mm，握持部分做了贴合手掌的圆弧过渡，长时间握持作业不容易产生疲劳感，工具整体重量控制在300g以内，便携性足够满足现场流动作业的需求，不会给工具包增加过多负重。

　　安装边界与使用适配性上，这款工具不需要额外固定在工作台面上，完全依靠手持操作，靠挡结构的最大适配木料厚度没有严格限制，只要木料边缘有平直的基准面即可完成靠模划线，针对不规则木料的划线需求，也可以搭配辅助定位块使用，将定位块固定在木料上作为基准面，即可完成非直边构件的等距划线作业。在实际木工作业场景中，这款工具可以覆盖板式家具开料前的平行划线、圆弧形构件的轮廓划线、榫卯结构的位置划线等多种工序，相比传统多工具组合的划线方式，单工具即可完成80%以上的常规木工划线作业，尤其适合DIY爱好者、小型木工工坊的日常作业需求，结构设计上充分考虑了手动工具的耐用性需求，所有受力部件都采用金属材质，没有易损的塑料结构件，正常使用场景下的使用寿命可以满足长期高频作业的需求。在结构细节处理上，所有棱角位置都做了倒角钝化处理，避免操作过程中划伤手部，调节旋钮的表面做了滚花处理，沾有木屑的情况下也可以轻松拧动调节，不会出现打滑的问题，顶针和划针的回缩结构可以在工具闲置时将尖锐部分收回基座内部，避免存放过程中扎伤其他物品或者误伤人员，这些细节设计都充分贴合了手动工具的实际使用场景需求，没有冗余的功能设计，每一处结构都对应明确的作业用途。
