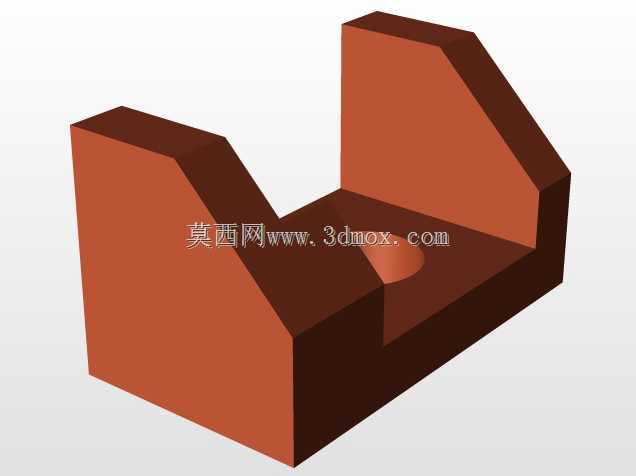

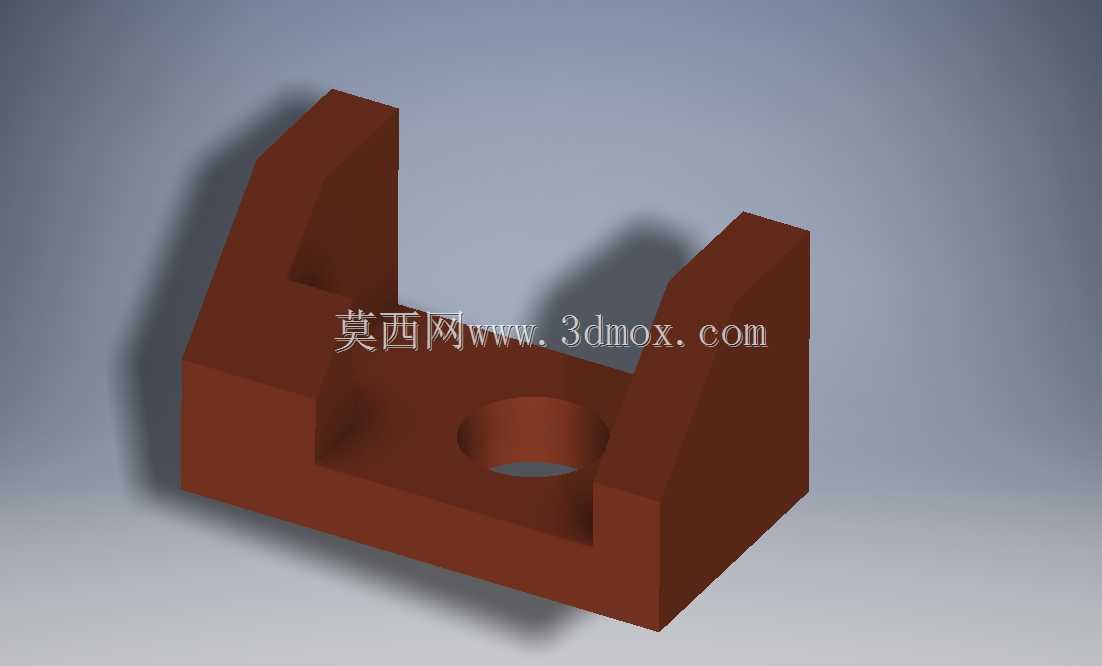

带安装孔U型槽式机械支撑固定座

　　在各类工装夹具、小型输送线侧边定位、非标自动化设备的工位挡停结构中，这类带中心安装孔的U型支撑固定座是十分常用的结构件，日常做设备改型或者小型工装搭建时，经常会用到这类成型结构件来减少零散板材的焊接拼装工作量。从实际使用场景来看，这类构件主要承担两个方向的功能：一是作为侧向的支撑限位面，U型结构两侧的立壁可以对插入槽内的杆件、板件形成双侧导向与限位，避免被定位件出现横向窜动；二是通过中心的通孔完成自身在安装基板上的固定，同时中心孔也可作为穿线、穿定位销的通道，适配不同的安装需求。

　　设计这类构件时，首先要考虑的是安装边界的适配性：底部的安装平面需要保证足够的平面度，避免锁紧后构件出现倾斜，导致两侧立壁的导向面与安装基面不垂直，影响被支撑件的滑动顺畅度；两侧立壁的内侧间距需要根据被导向件的外形尺寸预留合理的配合间隙，间隙过小会导致卡滞，间隙过大则会出现定位精度不足的问题，通常针对普通冷轧钢材质的滑动杆件，单边预留0.1-0.2mm的间隙即可满足常规工况的使用需求。中心安装孔的位置需要设置在底座的几何中心位置，保证锁紧后受力均匀，避免单侧受力导致底座翘起，同时孔的深度要贯穿整个底座厚度，适配不同长度的内六角螺栓或者沉头螺钉安装。

　　从结构强度角度考虑，立壁与底座的衔接位置做了自然的圆角过渡，避免机加工或者注塑成型时出现应力集中，在承受侧向推力时不会在衔接根部出现断裂问题。构件整体采用等壁厚设计，不管是采用整块钢材铣削加工，还是采用工程塑料注塑成型，都能保证加工过程中材料变形量均匀，不会出现壁厚差过大导致的成型缺陷。外形尺寸上，底座的长宽尺寸要大于两侧立壁的外轮廓宽度，保证安装后底座有足够的支撑面积，不会因为侧向受力出现倾覆；立壁的高度需要根据被限位件的插入深度来确定，通常要保证被限位件插入槽内的深度不小于立壁高度的三分之二，避免接触面积过小导致限位失效。

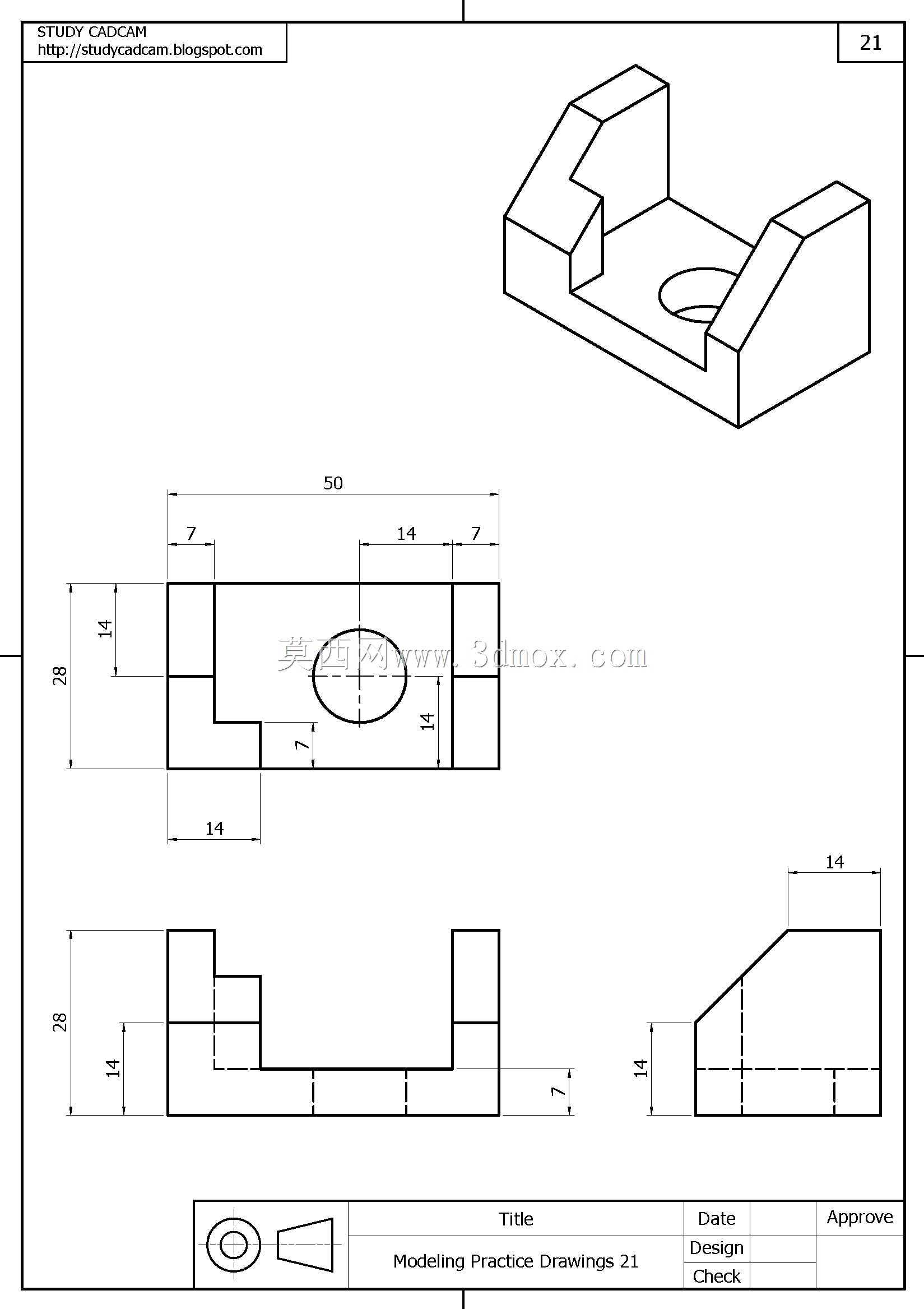

　　实际选型使用时，需要根据工况的受力大小选择对应的材质，普通轻载定位场景可以选用POM或者尼龙材质注塑成型的构件，具备一定的自润滑性，与金属杆件配合时不会刮伤工件表面；中载的支撑场景可以选用铝合金材质铣削后做阳极氧化处理，重量轻且具备足够的结构强度；重载的挡停场景则需要选用45号钢加工后做发黑处理，提升构件的耐磨性能与抗冲击能力。安装时需要先将底座的安装面与设备基板的贴合面清理干净，避免铁屑、焊渣等杂物垫在接触面之间导致安装倾斜，螺栓锁紧时要采用对角锁紧的方式，逐步加力，避免单侧锁紧导致底座变形。这类U型支撑座的结构通用性很强，通过调整槽宽、立壁高度、底座安装孔的尺寸，可以快速适配不同的安装场景，不需要每次都重新设计全新的支撑结构，能够大幅缩短非标设备的设计与加工周期，降低小批量构件的加工成本。在做三维建模时，这类构件的特征逻辑十分清晰，先绘制底座的矩形轮廓拉伸成型，再绘制两侧立壁的轮廓拉伸合并，最后切除中心的安装孔与内侧的U型槽，在衔接位置添加对应尺寸的圆角即可完成建模，建模过程中需要注意各特征的尺寸关联，后续修改槽宽或者安装孔尺寸时可以通过参数驱动快速调整，不需要重新绘制草图。
