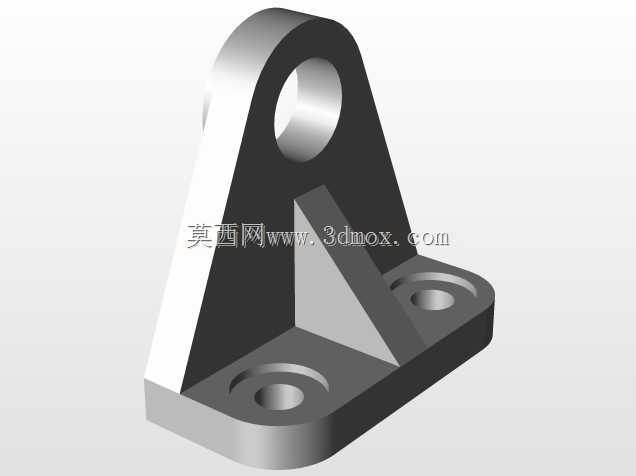

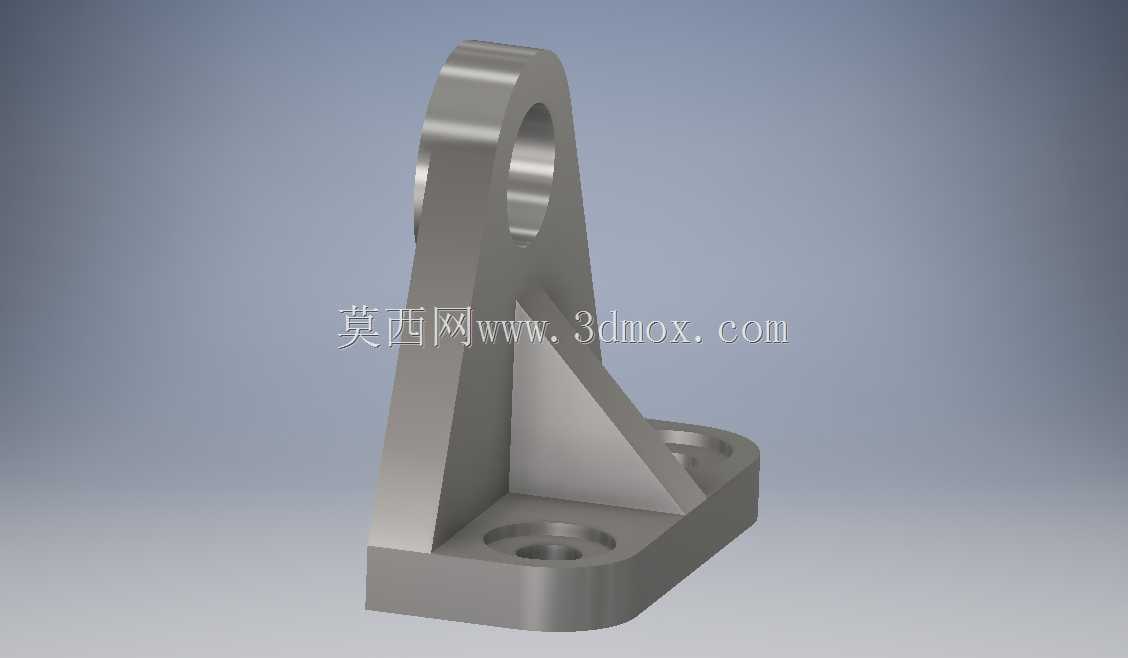

带加强筋立式直角安装铰接支座结构

项目分类:通用五金配件 发布时间:2021-12-19 ID:458271
  • 带加强筋立式直角安装铰接支座结构
  • 带加强筋立式直角安装铰接支座结构
  • 带加强筋立式直角安装铰接支座结构

  在各类工业设备的机架搭建、传动机构支撑、工装夹具定位场景中,这类带三角加强筋的立式直角铰接支座是十分常见的受力连接件,日常做设备改型、非标机构设计时,经常会用到这类结构来实现铰接端与安装基面的垂直过渡支撑。从实际使用场景来看,这类支座常被用在气动元件的尾端铰接固定、连杆机构的固定端支撑、防护门的转轴安装座、输送线侧边的导向轮支架位置,需要承受来自铰接端的径向载荷、交变摆动力,同时还要保证安装后铰接孔的轴线与安装基面的平行度误差控制在允许范围内,避免连杆运动时出现卡滞、偏磨的问题。

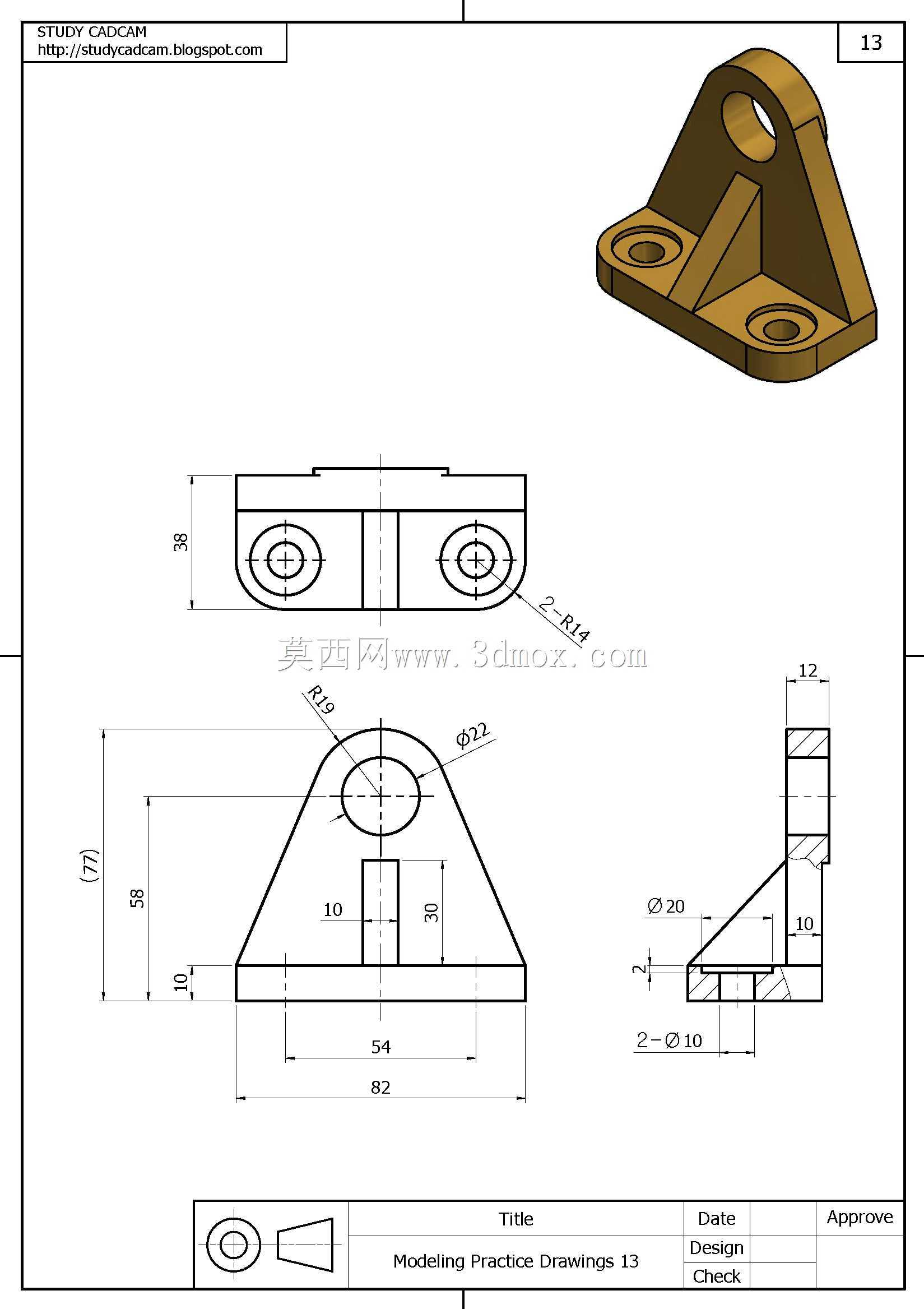

  从结构设计逻辑来看,底部的安装板采用圆角过渡的矩形结构,设置两个沉头安装孔,沉孔的设计可以让内六角螺栓安装后头部不突出安装面,避免与其他运动部件发生干涉,安装板的厚度经过受力核算,能够在螺栓锁紧时不会发生压溃变形,同时两个安装孔的孔距预留了足够的调整余量,适配不同规格的安装基面孔位偏差。立式支撑板与底部安装板采用垂直焊接或一体加工成型,支撑板上的铰接孔为精加工通孔,孔壁的粗糙度、圆柱度都有明确要求,保证与之配合的铰接轴、销轴能够顺畅转动,减少运转时的磨损。在立式板与安装板的直角连接处设置的三角加强筋,是整个结构的关键受力补强部分,很多新手设计这类支座时容易忽略加强筋的设计,导致支座在承受侧向摆动力时,立式板与底板的连接处出现应力集中,长期交变载荷下容易出现焊缝开裂或者板材变形的问题,这个三角筋的厚度、斜边角度都经过受力优化,既不会因为筋板过厚导致材料浪费、整体重量过大,也不会因为筋板尺寸不足无法起到补强作用,筋板与立板、底板的连接处都做了圆角过渡,进一步减少应力集中点,提升整体结构的抗疲劳强度。

  从安装边界来看,这类支座的整体高度需要匹配对应机构的铰接点中心高,安装板的外形尺寸要保证在安装时,螺栓的锁紧操作有足够的扳手空间,不会因为周边结构遮挡导致无法拧紧螺栓;铰接孔的中心到安装基面的高度公差需要严格控制,否则会导致整套连杆机构的运动行程出现偏差,比如在气缸摆座应用中,如果中心高偏差过大,会导致气缸伸出到位时的位置偏移,无法推动负载到达预设位置。在实际选型应用时,还要根据实际承受的载荷大小调整立板厚度、铰接孔直径、加强筋尺寸,如果是用于重载冲击的场景,还会在铰接孔内镶嵌铜套或者滚针轴承,提升铰接位置的耐磨性能,延长支座的使用寿命。这类支座的材质通常选用Q235结构钢或者45号钢,表面做发黑或者镀锌处理,应对不同工况的防锈需求,如果是用于食品、医药行业的设备,也会更换为304不锈钢材质,满足卫生级要求。在建模过程中,这类结构需要重点关注各个安装面的平面度要求、铰接孔与安装面的形位公差,避免加工完成后出现安装错位的问题,同时各个棱边的倒角、圆角处理也要符合机械设计的安全规范,避免锐边划伤装配人员。
