可视化流体流动观测指示结构

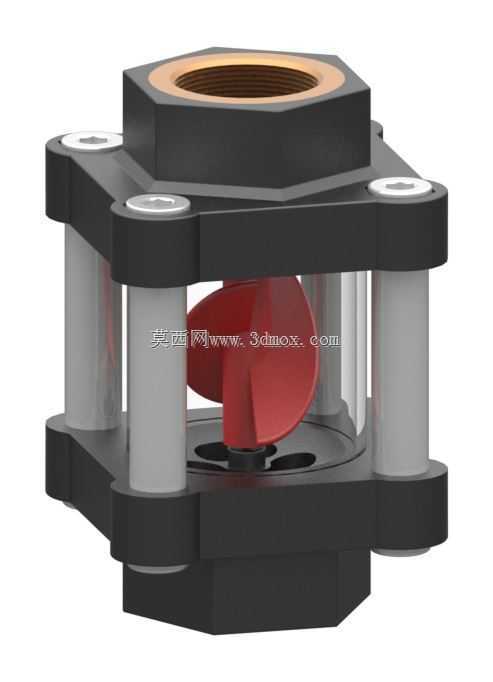

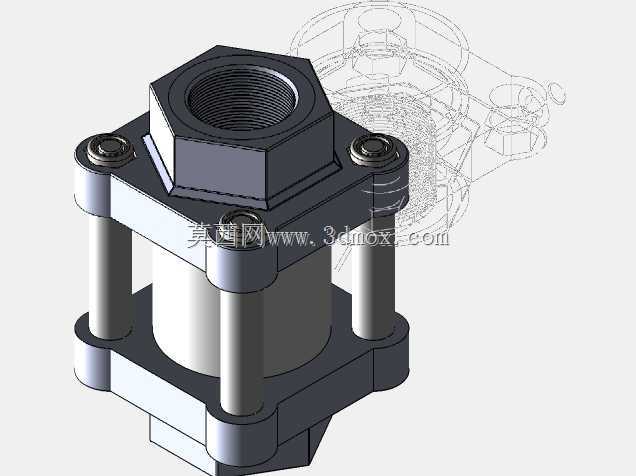

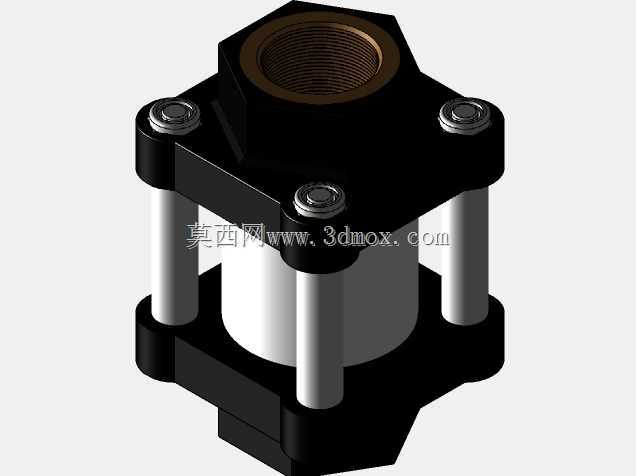

　　该结构主要应用在工业流体输送管路系统中，承担管路内部流体流动状态的直观可视化观测功能，在冷却循环系统、润滑供油回路、小型化工流体输送、水处理支路等场景中，可直接通过透明腔体观测内部流体是否正常流动、是否存在气泡夹杂、叶轮转动是否顺畅，无需额外加装电子流量传感器即可快速判断管路通断状态，适合对成本控制要求较高、需要快速排查管路故障的中小型流体回路使用。结构整体采用上下六角端座搭配四根支撑立柱的框架形式，上下端座均加工有内螺纹接口，可直接与同规格的外螺纹管路对接，安装时无需额外定制转接法兰，直接通过螺纹旋接即可完成固定，安装边界与同通径的常规内螺纹管路接头保持一致，可直接替换原有管路中的同长度接头，不需要调整原有管路的排布间距。

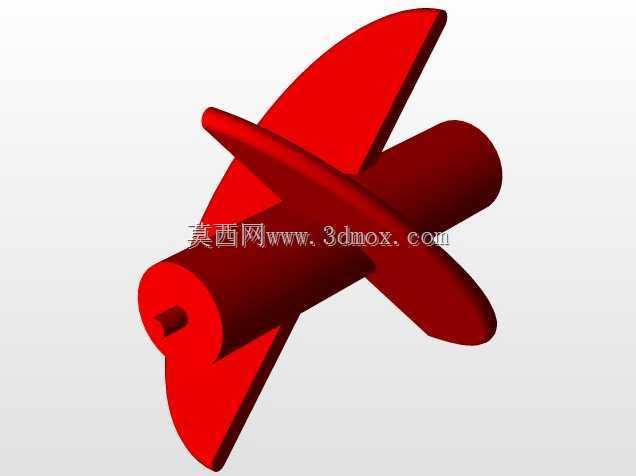

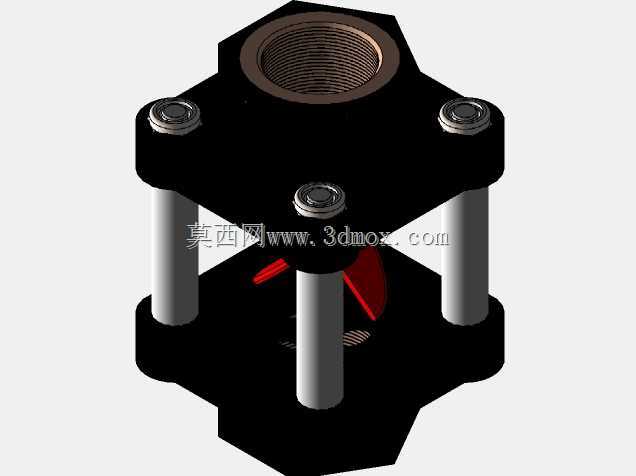

　　中间观测段采用透明耐压腔体结构，腔体内部设置有红色叶轮组件，当管路内有流体沿轴向流过时，流体冲击叶轮叶片带动叶轮绕中心轴转动，运维人员可直接通过透明腔体观察叶轮的转动状态，判断流体的流速区间、流动方向以及是否存在断流情况，相比电子式流量指示装置，该纯机械结构无需供电，不存在电路老化、信号干扰的问题，可在强电磁干扰、潮湿、有少量腐蚀性气体的工业环境中长期稳定工作。设计过程中，上下端座采用硬质工程塑料或金属材质加工，六角结构的外形设计兼顾了安装时的扳手夹持需求，安装时可直接用开口扳手卡住六角端面完成螺纹旋紧，不需要额外设计夹持位；四根支撑立柱采用等距圆周排布，既承担上下端座的连接拉紧作用，保证透明腔体的密封压紧力均匀分布，

　　避免局部压力过大导致透明腔体开裂，同时立柱的圆柱外形不会遮挡观测视线，可从360度任意方向观察内部叶轮状态。内部叶轮采用偏心？不，是同轴安装在腔体中心的支撑轴上，叶片采用倾斜角度设计，可在低流速流体冲击下顺利启动转动，降低了观测的流速下限，即使管路内流体流速较低，也能通过叶轮转动直观判断流体状态；叶轮采用醒目的红色配色，与透明腔体、内部流体形成明显视觉差，即使在光线较差的设备内部安装位置，也能快速辨识叶轮转动状态。密封结构采用端面压紧式密封，上下端座与透明腔体的接触面设置有环形密封槽，配套安装弹性密封垫，当四根支撑立柱的锁紧螺栓均匀拧紧时，密封垫被均匀压缩，实现腔体的静密封，可承受常规工业低压流体回路的工作压力，不会出现渗漏问题。

　　结构的整体轴向尺寸与同通径的常规管接头接近，径向最大尺寸为六角端座的对边宽度，安装时不需要预留过大的径向操作空间，适合在排布紧凑的设备内部管路中安装使用；上下螺纹接口的同轴度通过四根支撑立柱的加工精度保证，安装后不会出现管路偏斜、附加应力过大的问题，可适配硬质金属管路以及柔性塑料管路的连接需求。在实际使用中，该结构可直接串联在泵出口、冷却器入口、过滤器出口等关键管路节点，日常巡检时不需要拆解管路，也不需要外接检测仪表，直接目视即可判断管路内流体的工作状态，大幅降低日常运维的排查难度，尤其是在多支路并行的流体系统中，可快速定位断流、堵转的故障支路，减少设备停机排查的时间。
