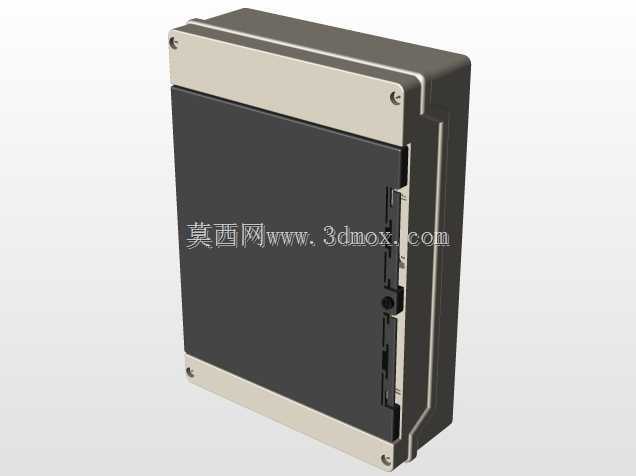

三层嵌入式户内强电布线配电箱结构

　　这款三层结构的户内配电箱体，主要面向民用住宅、小型商业空间的终端配电场景使用，日常承担入户后强电回路的分线、过载保护、漏电保护器件的安装承载功能，是室内配电系统末端的核心防护壳体。从结构设计来看，箱体采用壁挂嵌入式安装思路，安装时需在墙体预留对应尺寸的嵌装槽位，箱体侧边预留的穿线孔位可适配不同方向的进线管、出线管排布，施工阶段可根据现场布线走向敲落对应位置的孔盖，无需额外开孔加工，能有效减少现场施工的工作量。箱门与箱体主体采用侧边铰接结构，铰接位置预留了足够的开合间隙，箱门内侧贴附的密封缓冲层，在箱门闭合后可贴合箱体边框，既可以阻挡日常环境中的灰尘进入箱体内部积附在电气元件上，也能避免箱门闭合时与箱体硬接触产生异响，

　　同时在一定程度上降低潮气侵入的概率。箱体内部的三层导轨安装位，每层可容纳对应数量的模数化电气元件，层与层之间预留了足够的布线空间，方便施工时整理进出线，避免不同回路的线缆堆叠挤压，减少线缆绝缘层破损的风险；每层安装位的前后限位结构，可保证标准模数的断路器、漏电保护器等器件安装后卡接牢固，不会因为长期使用或者开关操作的震动出现松脱移位。从安装边界来看，箱体的外轮廓尺寸适配常规住宅墙体的嵌装深度，安装完成后箱门可与墙面基本齐平，不会过多突出墙面影响室内美观；箱体边角采用圆弧过渡处理，可避免安装和后期维护时棱角划伤操作人员。箱体的锁扣结构设置在箱门开合侧，闭合后可将箱门与箱体可靠锁紧，避免非专业人员随意打开箱体触碰带电部件引发安全隐患，

　　日常检修时只需拨动锁扣即可开启箱门，操作便捷。在结构强度设计上，箱体壳体采用均匀壁厚设计，既可以保证嵌装后承受墙体回填的压力不会出现变形，也能为内部安装的电气元件提供稳定的支撑，安装导轨的固定点位均匀分布在每层安装位的后侧，可承载多台断路器的重量，长期使用不会出现导轨弯曲下沉的问题。箱门的透明观察区域？不对，这款箱门为不透明结构？哦不对，看模型图箱门内侧是磨砂质感的密封层，哦不对，箱门本身是带密封的实体门，闭合后完全遮蔽内部元件，外观更整洁，适合对室内美观度有要求的安装场景。另外，箱体上下预留的穿线孔位带有可敲落的防护盖，未使用的孔位保持封闭状态，可避免施工过程中水泥、灰尘等杂物进入箱体内部，减少后期清理的工作量。在元件适配性上，

　　内部安装位的尺寸完全符合常规模数化终端电器的安装标准，可兼容市面上主流品牌的1P、2P断路器以及漏电保护开关，每层的排布空间可支持不同回路数的灵活组合，满足不同户型、不同用电负荷的配电需求。布线时，进线可从箱体后侧或者上下侧的穿线孔引入，接在总开关位置后再分路到各层的分回路开关，层间的预留空间足够容纳汇流排以及分路线缆的弯折半径，不会出现线缆弯折过度损伤线芯的问题。箱体的接地连接点位预设在箱体内部的边角位置，施工时可直接将接地线缆接在预设点位，保证箱体金属部分可靠接地，避免发生漏电时箱体带电引发安全事故。从实际使用的角度出发，这款箱体的结构设计充分考虑了现场施工的便利性和后期使用的安全性，没有多余的冗余结构，所有的结构设计都服务于配电安装、防护、维护的实际需求，嵌入式的安装方式也适配目前大多数住宅装修的美观要求，不会破坏墙面的整体视觉效果。
