立式支腿结构不锈钢储料罐体设计

　　这款立式不锈钢罐体的设计，最初是针对中小型精细化工、食品配料工段的中间缓存需求开发的，区别于大型立式储槽的厚重结构，它更适配车间内层高有限、需要就近布置在反应或配料工位旁的场景，日常可用来暂存常温常压下的水性配料、半成品流体或是颗粒状固体原料，不需要额外搭配复杂的搅拌或温控组件，作为流程中的缓存单元衔接前后工序，减少物料反复转运输送的损耗。

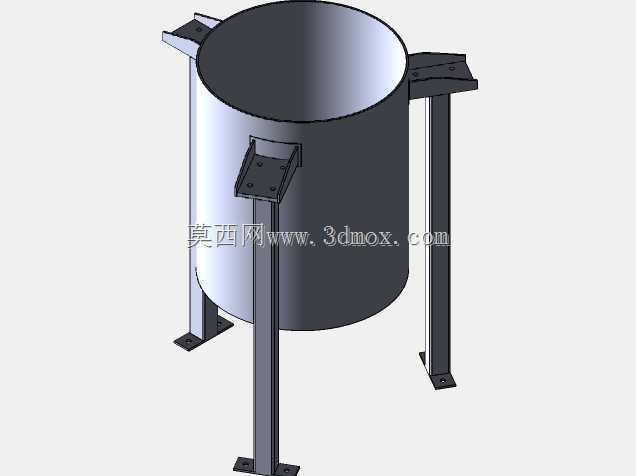

　　从结构设计逻辑来看，罐体主体采用直筒加平底的结构形式，筒身采用等壁厚不锈钢板材卷制焊接，上沿做外翻边处理，既可以提升筒口的结构刚度，避免长期使用后筒口磕碰变形，也能适配后续加装平盖或者快开式投料口的安装需求，不需要额外在筒壁焊接安装凸台，给后续的工位适配改造留出足够余量。底部的平底结构直接和支腿组件连接，省去了锥底结构的下料焊接工序，对于只需要人工开盖取料、或是从侧壁低位接嘴放料的使用场景来说，平底结构的加工成本更低，放置在工位旁的稳定性也更好。

　　支撑结构的设计是这款罐体的核心细节，三根均布的立式支腿采用矩形截面型钢制作，相比圆管支腿，矩形型钢的抗弯截面模量更大，在同等材料用量下能承受更大的偏载力矩，哪怕操作人员倚靠在罐体边缘、或是单侧投料时产生瞬时偏载，支腿也不会出现明显的形变。每根支腿的上下两端都焊接了带安装孔的连接板，上端连接板通过螺栓固定在筒身外壁的焊接支座上，下端连接板预留了膨胀螺栓安装孔，既可以直接放置在平整的车间地面上使用，也可以通过膨胀螺栓将罐体固定在钢平台或是设备机架上，适配不同的安装高度需求。筒身外壁的焊接支座采用折弯钢板制作，和筒身的接触面积更大，焊接后应力分布更均匀，避免长期承重后焊缝处出现应力开裂的问题。

　　在安装边界的考量上，这款罐体的支腿外伸尺寸控制得十分紧凑，三根支腿的外接圆直径仅比筒身外径大出不到三分之一，不需要占用过大的车间平面空间，哪怕是在排布紧凑的配料车间内，也能塞在两个反应釜之间的空隙位置，不需要额外调整现有工位的布局。罐体的总高度控制在成年人胸口位置，操作人员站在地面就可以直接完成开盖投料、观察罐内物料存量的操作，不需要额外搭设操作平台，降低了工位配套的成本。支腿的高度设计预留了足够的底部操作空间，罐体底部距离地面的高度足够容纳常规的接料桶放置，后续如果需要在底部加装放料阀门，也有足够的安装和操作空间，不需要额外垫高罐体。

　　从实际使用的适配性来看，这款罐体的不锈钢材质表面做了拉丝钝化处理，日常清理时只需要用湿抹布擦拭就可以去除表面的物料残留，不容易积污结垢，符合食品、精细化工工段的卫生要求。筒身没有多余的外置管线和凸台，整体外观简洁，搬运时可以直接通过支腿部位起吊，不需要额外制作专用吊具，转场移动十分方便。在建模过程中，所有的焊接连接位置都做了焊缝止口的细节处理，支腿连接板的安装孔位都做了同轴度对齐校验，确保实际加工时可以直接按照三维模型下料焊接，不需要二次调整孔位，减少加工过程中的配作工作量。筒身的壁厚选择兼顾了刚性和材料成本，在装满常规密度物料的情况下，筒身不会出现明显的鼓胀变形，同时也不会因为壁厚过大造成材料浪费，适配中小批量生产的成本控制需求。
