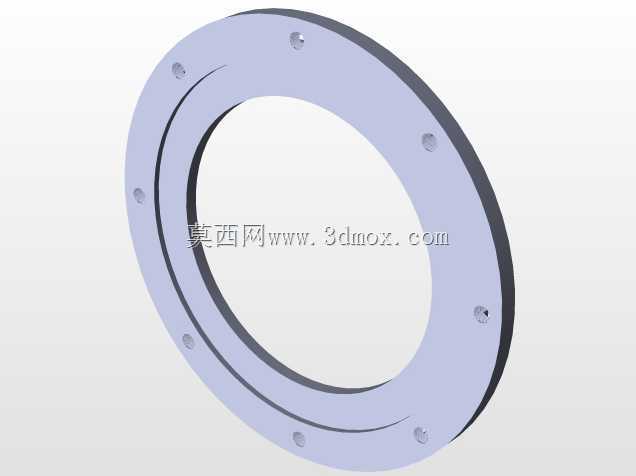

带安装孔环形轮缘法兰连接结构

　　这类带周向安装孔的环形轮缘法兰结构，在重载轮组、回转支承配套、管道端部对接、传动轮组限位场景中应用十分广泛，很多工程场景里，这类零件既承担轮体侧缘的轴向限位作用，也可作为两个同轴部件的对接连接载体，部分低压流体输送场景下，配合密封垫片还能实现端面密封功能。从实际工程使用角度看，这类零件的设计首先要匹配对接部件的同轴度要求，内孔尺寸需要和配合的轴径、管道外径或者轮体内径保持严格的公差配合，通常根据使用场景选择间隙配合或者过渡配合，避免装配后出现偏心，导致运转过程中产生径向跳动，加剧配套轴承或者密封件的磨损。周向均匀分布的安装孔，孔位的分度圆直径需要和对接法兰的孔位完全匹配，孔的数量和孔径要根据实际承受的载荷计算确定，

　　重载场景下通常会增加孔的数量或者加大孔径，搭配高强度螺栓实现可靠连接，避免运转过程中螺栓受剪切力断裂。零件的厚度设计需要兼顾刚性和重量控制，过薄的法兰在螺栓预紧力作用下容易产生翘曲变形，导致端面贴合不严，出现连接松动或者密封失效的问题；过厚则会增加不必要的重量，提升材料成本，同时占用更多的轴向安装空间。这类环形轮缘法兰的外缘通常做倒角处理，避免装配过程中锐边划伤操作人员，也能减少应力集中，提升零件的抗疲劳性能，内孔边缘同样会根据装配需求做导入倒角，方便轴类或者管道部件的插入装配。在回转轮组的应用场景中，这类轮缘结构通常安装在滚轮、带轮或者齿轮的侧端面，一方面限制轮体的轴向窜动，另一方面可以作为密封端盖的安装基座，阻挡外部粉尘、

　　泥水进入轮体内部的轴承腔，延长轴承的使用寿命。在管道连接场景中，这类法兰的端面需要加工出密封槽或者保证足够的平面度，配合橡胶垫片或者金属缠绕垫片，实现管路的密封连接，承受管路内的流体压力，此时安装孔的螺栓预紧力需要均匀控制，避免垫片受力不均出现泄漏。设计这类零件的三维模型时，首先要确定核心配合尺寸：内孔直径、外圆直径、安装孔分度圆直径、零件整体厚度，这几个尺寸直接决定了零件的安装边界，必须和对接部件的尺寸完全匹配，否则无法完成装配。周向安装孔的绘制需要保证均匀分布，通常采用圆周阵列的方式实现，阵列的中心必须和零件的回转中心完全重合，避免孔位偏移导致装配时螺栓无法穿入。建模过程中需要注意所有锐边的倒钝处理，符合机械加工的工艺要求，

　　避免出现无法加工的尖锐结构。从加工工艺角度看，这类零件通常采用板材切割或者锻件毛坯经车削加工成型，安装孔通过钻削或者铣削加工完成，建模时的尺寸标注需要符合机械加工的工艺顺序，先保证内外圆的同轴度，再加工端面，最后加工周向安装孔，减少装夹次数带来的加工误差。实际选型使用时，需要根据具体的工况载荷确定零件的材质，普通工况下采用Q235碳素结构钢即可满足强度要求，腐蚀环境下需要选用不锈钢材质，重载冲击场景则需要选用45号钢经调质处理提升强度和韧性。安装过程中，需要保证法兰端面和对接部件的端面完全贴合，螺栓按照对角线顺序逐步拧紧，保证每个螺栓的预紧力一致，避免出现偏载。这类结构虽然看起来简单，但是在整个机械系统中起到的连接、限位、密封作用十分关键，一旦出现失效，轻则导致设备运转异响、泄漏，重则引发轮体脱落、管路爆裂等安全事故，因此设计过程中每一个尺寸公差、形位公差都需要结合实际工况仔细核算，不能因为结构简单就忽略设计细节。
