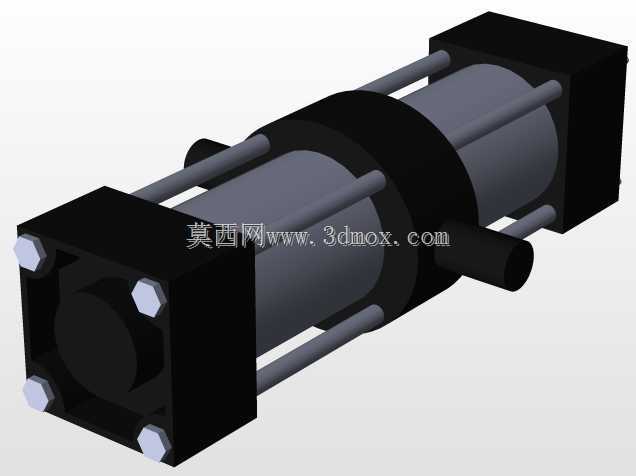

该结构为气动系统中常用的直线执行部件,在自动化生产线、工装夹具、物料推送工位中应用广泛,可将压缩空气的压力能转换为活塞杆的直线往复运动输出,为工位动作提供稳定的推拉力。从结构布局来看,采用经典的拉杆式组装设计,前后端盖通过四根对称布置的金属拉杆完成锁紧固定,相比一体挤压成型缸体,该结构拆装维护便捷,端盖与缸筒之间的密封件更换无需破坏主体结构,适配多规格密封件的替换调试。端盖处采用内六角螺栓配合拉杆端部螺纹实现预紧,预紧力可根据实际工作压力调整,避免缸筒受压后出现端盖偏移、密封泄漏的问题。前端盖集成了活塞杆导向结构,内置导向环与防尘圈,可阻挡车间环境中的金属碎屑、粉尘进入缸筒内部,减少活塞杆表面的划伤磨损,延长密封件使用寿命;
侧部预留的气口为标准内螺纹接口,可直接对接快插气动接头,无需额外加工转接结构,气路布置时可根据安装空间选择侧接或者端接方式,适配不同的走线走管需求。缸筒采用圆形截面设计,相比异形缸筒加工难度更低,内孔珩磨后表面粗糙度可达到Ra0.8以下,降低活塞运动时的摩擦阻力,活塞处配置双向密封件,可实现无杆腔与有杆腔的压力隔离,保证两个运动方向的输出力稳定。设计过程中优先考虑安装边界的适配性,整体外形为规整的长方体加圆柱组合结构,安装时可通过前端盖或者后端盖的法兰孔直接固定在设备安装板上,也可搭配脚架、中间铰轴等安装附件实现不同角度的固定,安装孔位采用对称布局,可兼容同行程同缸径系列产品的安装尺寸,
替换现有设备上的老旧气缸时无需重新加工安装孔位,降低设备改造成本。活塞杆伸出端为标准外螺纹结构,可直接连接浮动接头、推板、夹爪等执行末端,避免活塞杆受径向力导致的弯曲变形。结构设计时充分考虑了气动系统的常见工况,工作压力范围覆盖0.1-1.0MPa的常规气动系统压力区间,运动速度可通过配套的节流阀在50-500mm/s范围内调整,低速运动时无爬行现象,高速运动时端盖内置的缓冲垫可吸收活塞到达行程终点时的冲击力,减少撞击噪音与结构损伤。建模过程中对所有配合面做了公差匹配,缸筒与端盖的配合采用H8/f7间隙配合,既保证组装时的顺畅度,又避免间隙过大导致的密封件偏磨;拉杆的长度根据缸筒长度、端盖厚度、锁紧螺母高度做了精确计算,
锁紧后拉杆露出螺母2-3个螺距,既保证锁紧强度,又不会因为伸出过长干涉周边设备部件。在实际产线应用中,该类结构常被用于工件的顶升、移栽、夹紧、分选工位,相比电动执行器,其响应速度更快,结构更简单,对恶劣车间环境的适应性更强,无需复杂的驱动控制单元,搭配电磁阀即可实现动作逻辑控制,维护成本仅为电动执行机构的三分之一左右。建模时还原了所有装配细节,包括端盖处的密封槽位置、拉杆的穿装孔位、活塞杆的台阶结构、气口的螺纹深度,可直接用于气动系统的布局干涉检查、安装工位的空间校核,也可作为同类型气缸结构优化设计的参考基础,针对特殊工况需求,可在此结构基础上修改缸径、行程参数,调整密封件材质适配高温、多尘、腐蚀等特殊工作环境。
