模块式翻袋卸料搬运机械结构

　　在袋装物料的生产转运环节，拆袋卸料一直是粉体、颗粒类物料加工流程中劳动强度较大的工序，传统人工翻袋卸料不仅效率低下，作业过程中还容易出现物料撒漏、粉尘外溢的问题，尤其在化工、粮食、饲料加工等行业，袋装原料的单包重量通常在25kg-50kg区间，人工反复搬抬翻转极易造成作业人员腰肌劳损，同时敞口卸料时的粉尘扩散也会带来职业健康隐患。这款模块式翻袋机构的设计，正是针对袋装物料卸料工位的实际痛点，采用模块化的结构布局，可直接对接上游输送线与下游受料设备，无需对现有生产线做大规模改造即可完成工位升级。

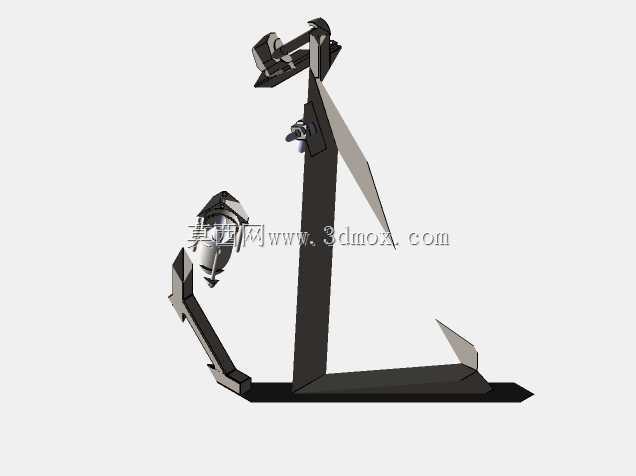

　　从结构设计逻辑来看，该设备采用L型承托框架作为主体承载结构，竖向支撑臂集成了夹袋锁紧组件与翻转驱动单元，水平承托臂则负责在接料阶段承载袋装物料的整体重量，夹袋组件采用自适应抱合结构，可适配不同幅宽的编织袋、纸袋包装，夹爪内侧做了防滑齿形处理，翻转过程中不会出现袋体滑落的问题。翻转驱动的行程经过精准核算，可将承托臂上的袋装物料从水平接料姿态翻转120度至卸料姿态，袋口对准下方受料斗时，配合辅助刮袋组件可将袋内残留物料彻底清空，避免物料残留带来的原料浪费与后续废袋处理的额外负担。

　　考虑到不同生产现场的安装空间差异，该设备的整体安装边界做了紧凑化处理，竖向支撑高度适配常规1200mm高度的输送线出料端，水平承托臂的长度可根据常用袋型的长度做模块化调整，设备底座预留了标准地脚螺栓安装孔，可直接固定在车间混凝土地面，也可搭配移动脚轮组件做成可移动工位，适配多生产线轮流作业的场景。设备的翻转动作采用机械式限位，两端设置了缓冲阻尼结构，翻转到位时不会产生刚性冲击，既降低了作业过程中的噪音，也能延长结构件的疲劳寿命，避免长期冲击导致的连接螺栓松动问题。

　　在实际应用场景中，该翻袋机构可配套自动拆袋机使用，也可单独作为人工辅助卸料设备使用，当对接自动上袋线时，袋装物料经输送线送达水平承托臂后，夹袋组件自动锁紧袋身上部，翻转驱动启动将袋体抬升翻转至卸料位，袋口可搭配自动割刀装置完成开袋，物料依靠重力自然落入下方料斗，空袋则随翻转臂复位后被自动推至废袋收集通道，整个流程无需人工干预，单袋卸料周期可控制在15秒以内，相比人工卸料效率提升3倍以上。如果用于人工辅助工位，作业人员只需将袋装物料搬至承托臂，触发脚踏开关即可完成夹袋与翻转动作，无需人工搬抬翻转袋体，大幅降低作业人员的劳动强度，同时卸料点可配套集尘罩接口，对接车间中央除尘系统，彻底解决卸料过程中的粉尘外溢问题。

　　结构细节上，所有与物料、袋体接触的部件均采用耐磨碳钢材质做喷塑处理，针对有腐蚀性的物料场景也可更换为304不锈钢材质组件，设备的转动铰接点均配置了自润滑轴承，日常维护只需定期检查紧固螺栓的预紧力即可，无需频繁加注润滑脂。夹袋组件的夹紧力可根据袋体材质做调整，针对质地较脆的纸袋包装可降低夹紧力避免夹破袋体导致物料提前撒漏，针对厚重的编织袋则可提升夹紧力保证翻转过程的稳定性。整个设备的结构没有复杂的定制化铸件，大部分构件采用标准型材与板材焊接加工而成，加工难度低，后期维护更换配件的成本也相对低廉，非常适合中小加工企业的生产线升级改造使用。
