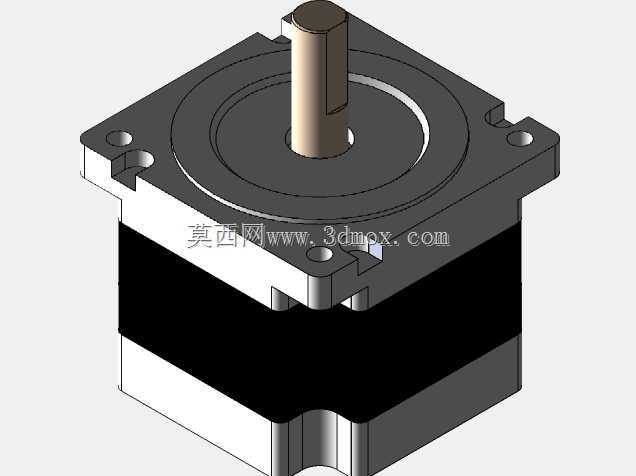

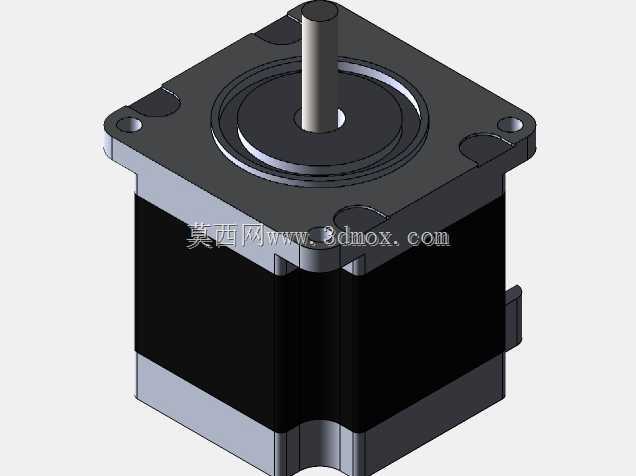

立式连续制袋充填封口包装设备结构

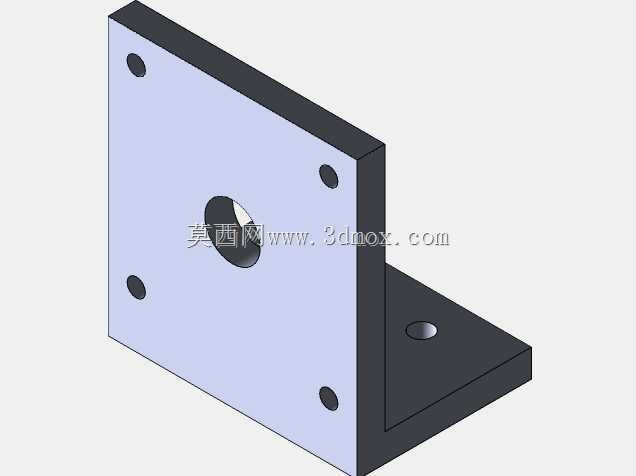

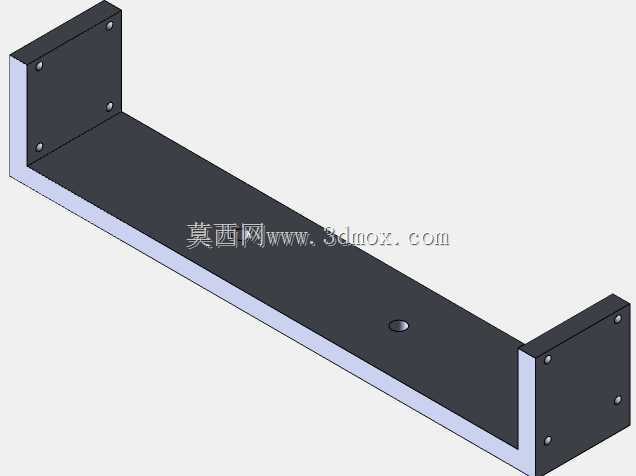

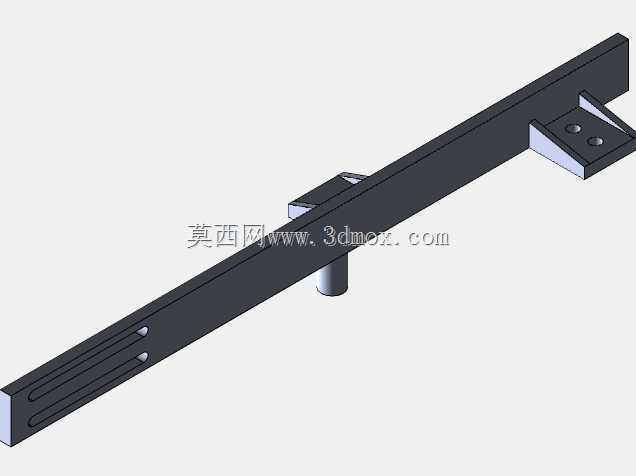

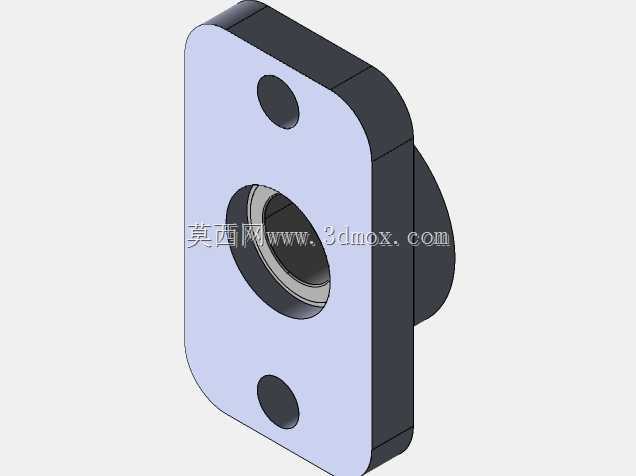

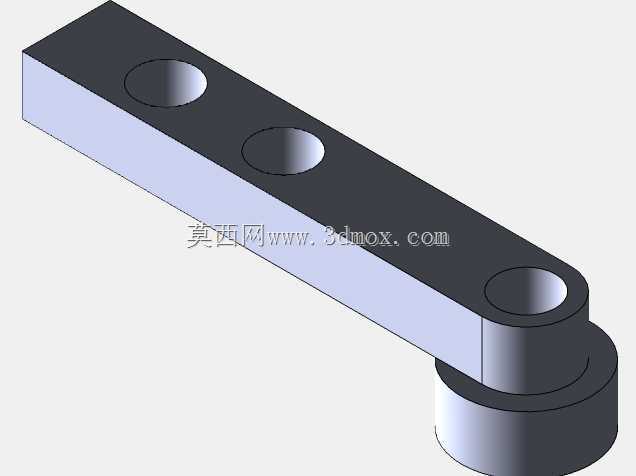

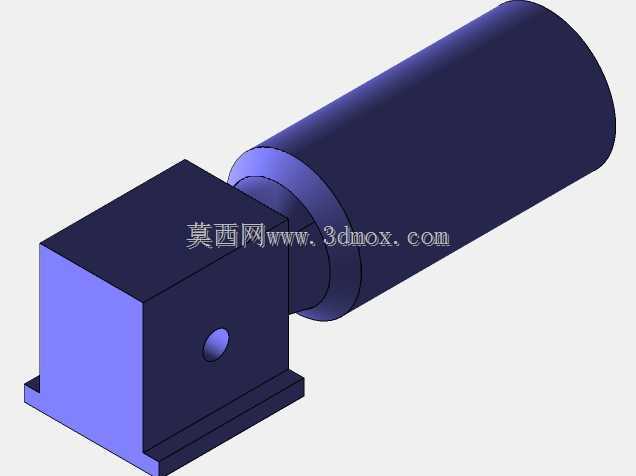

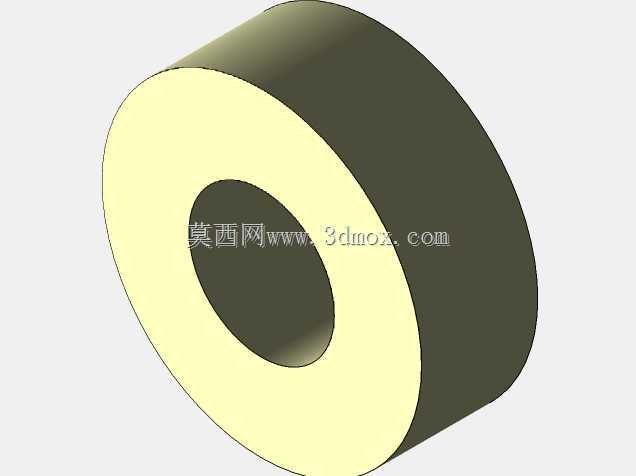

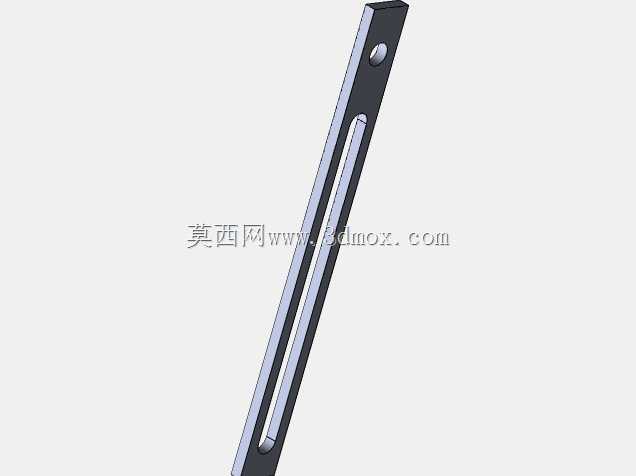

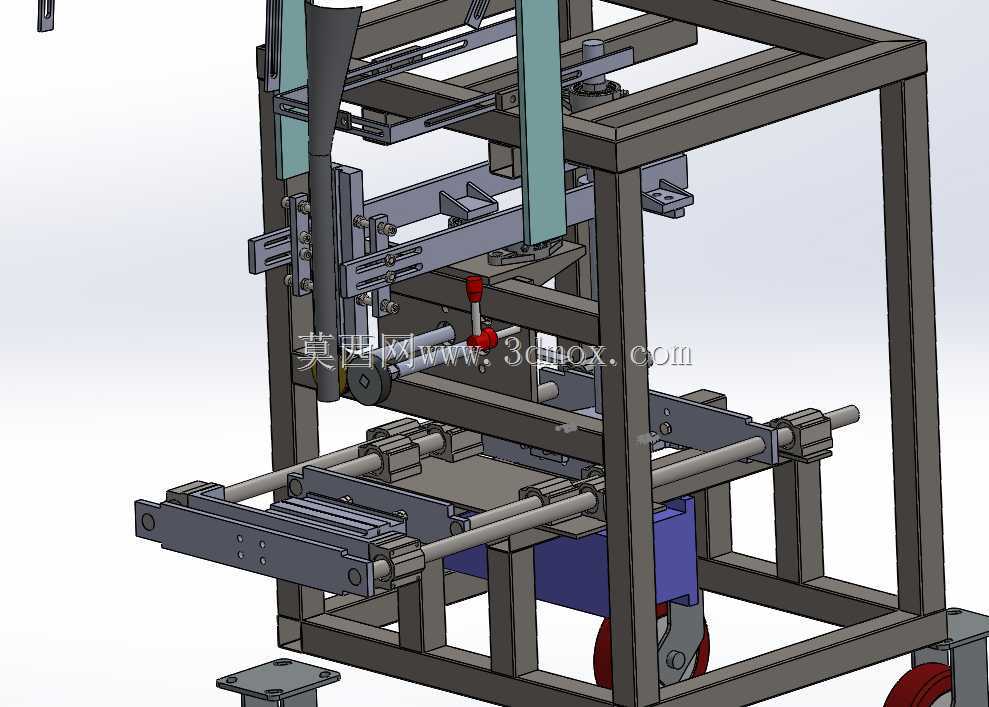

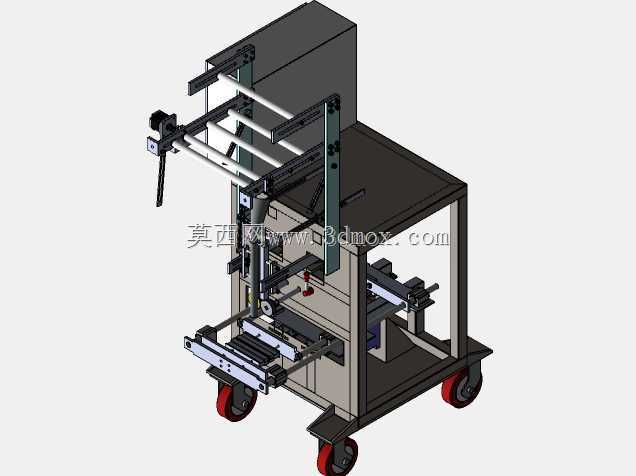

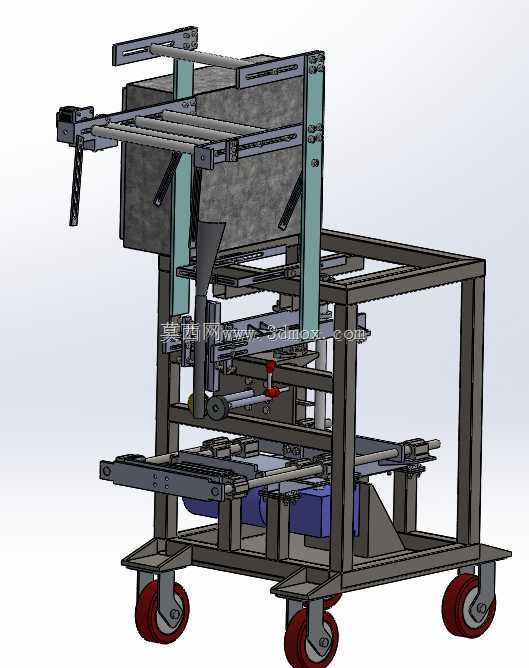

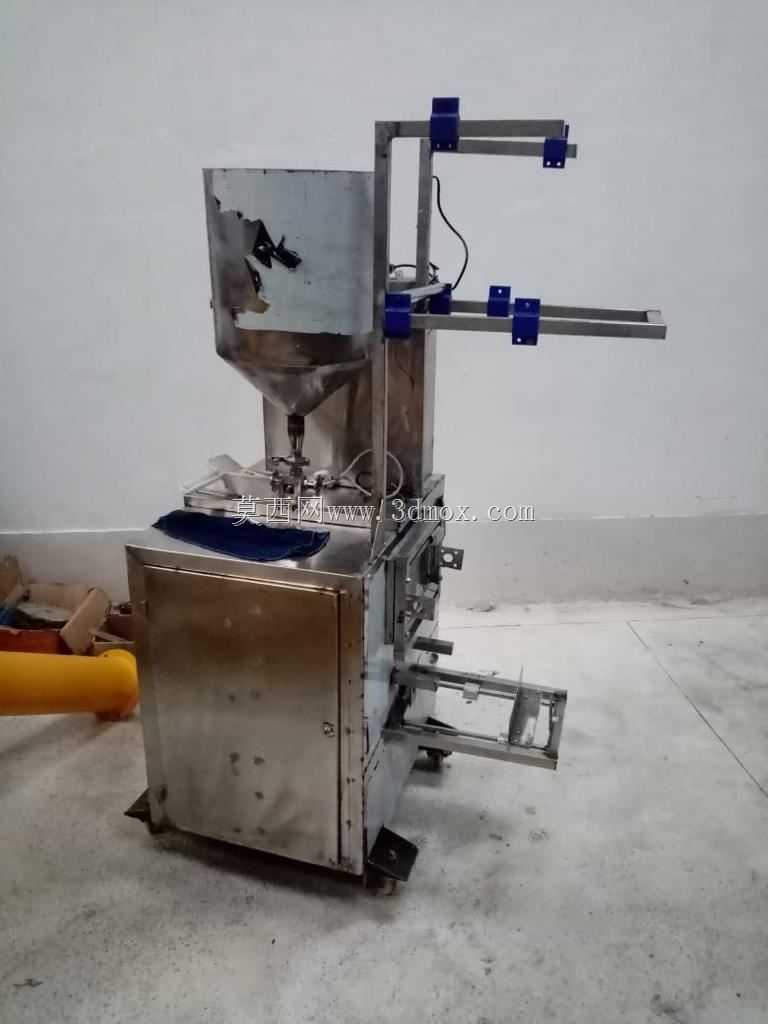

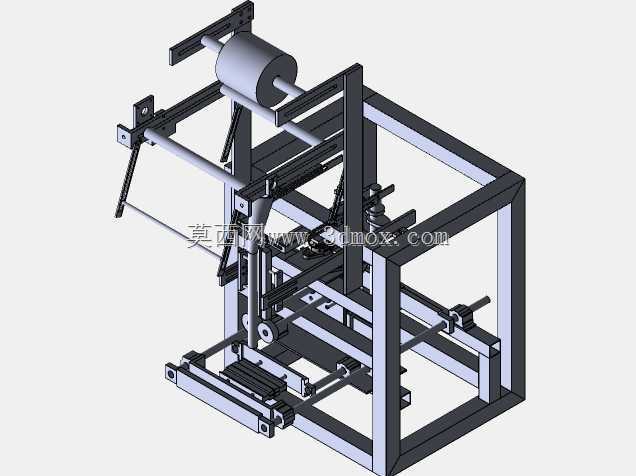

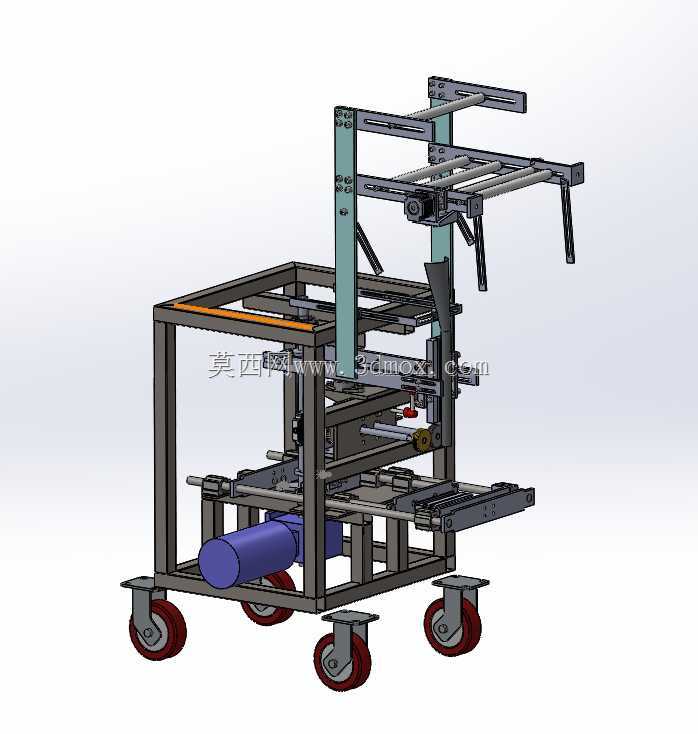

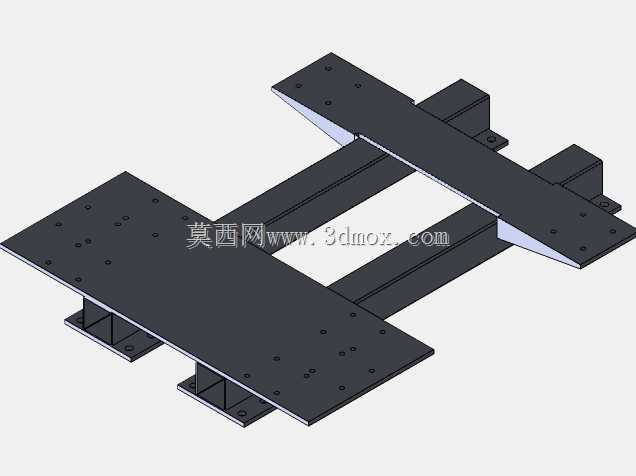

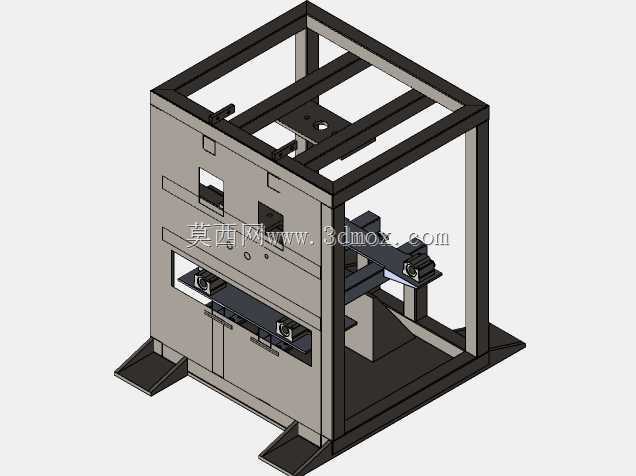

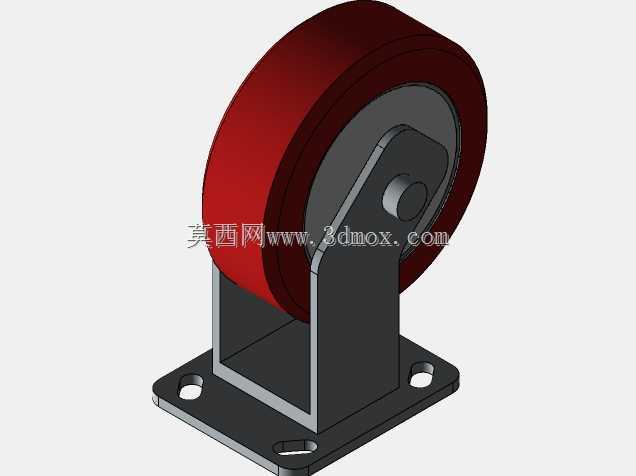

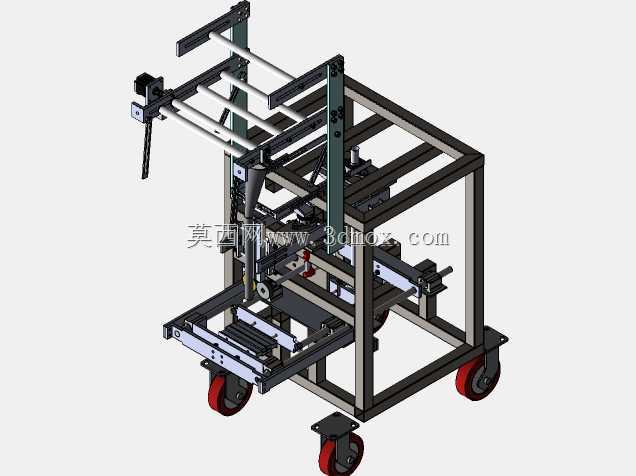

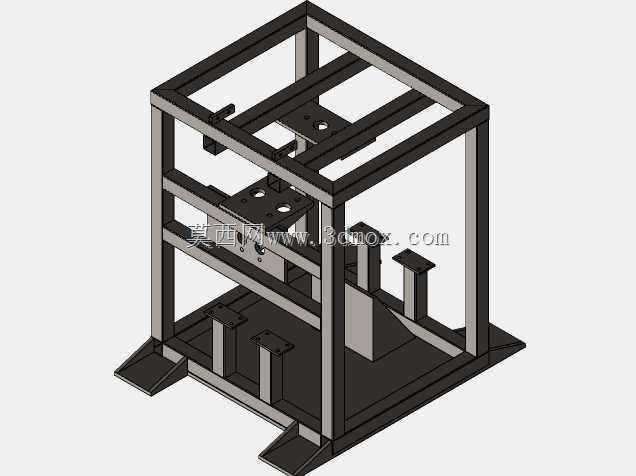

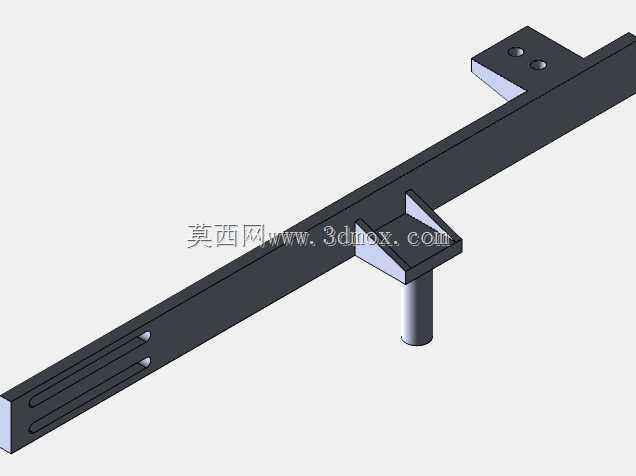

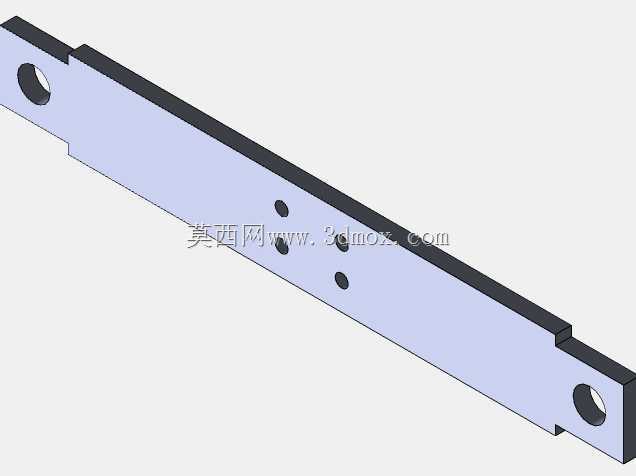

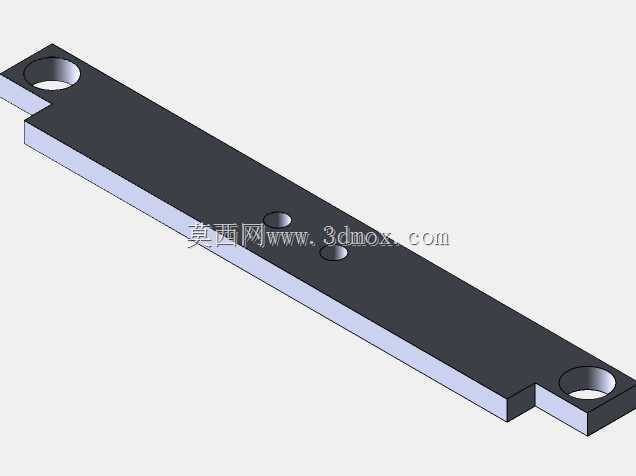

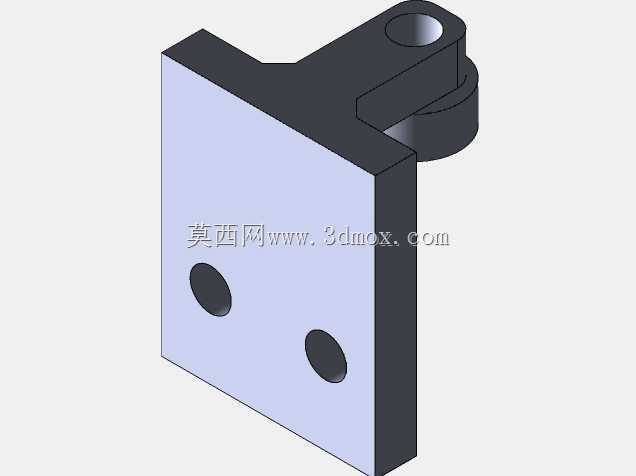

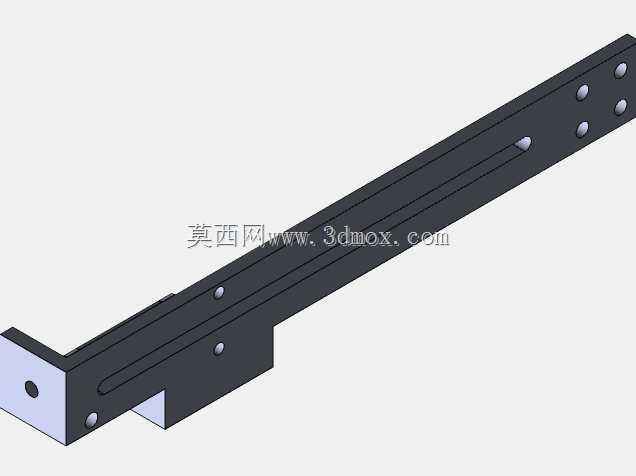

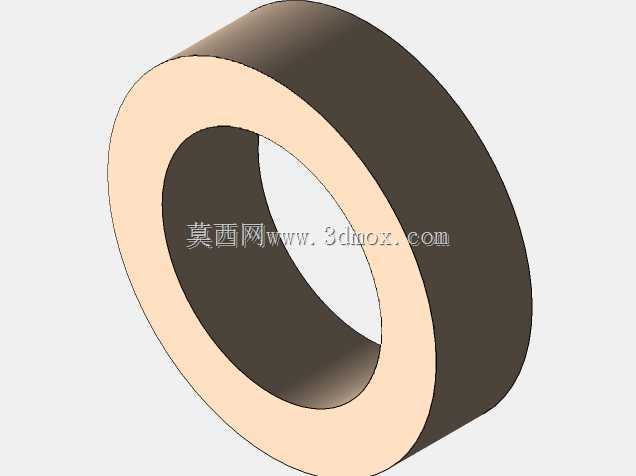

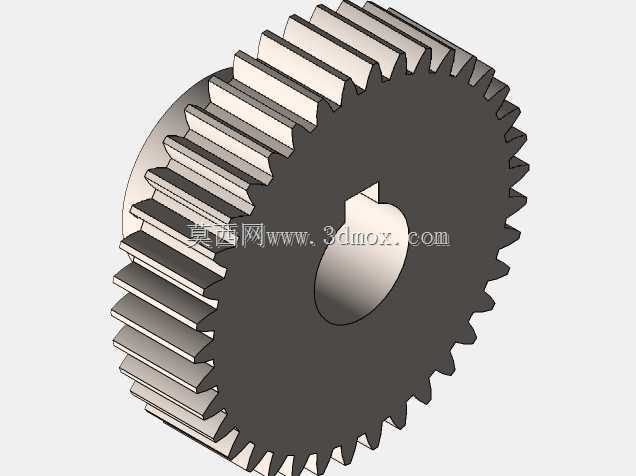

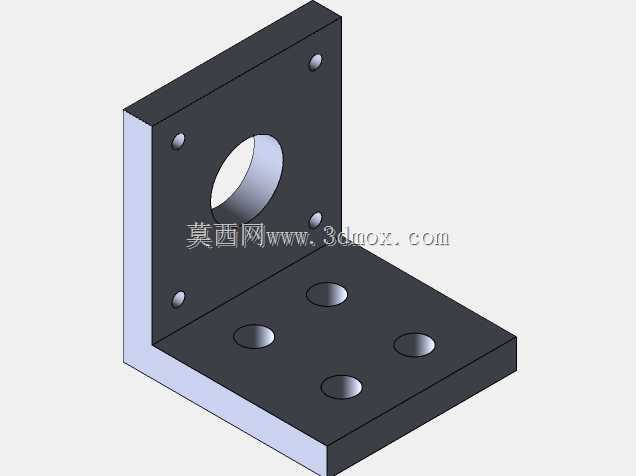

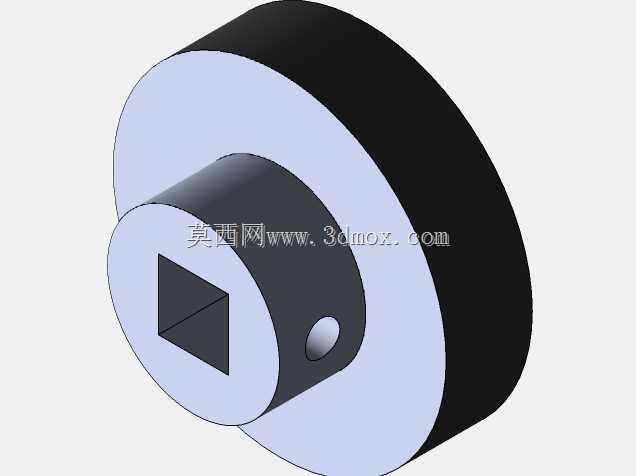

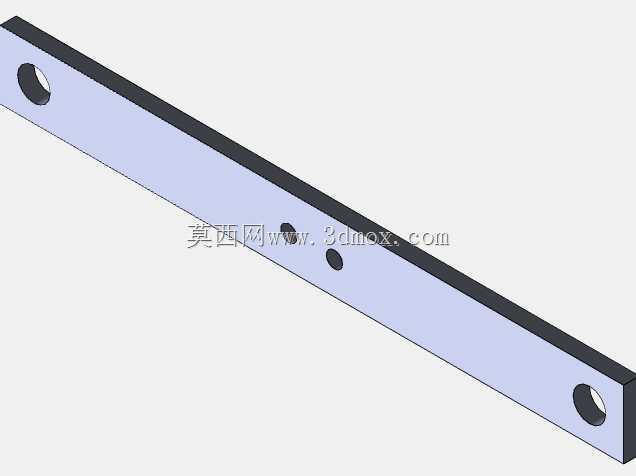

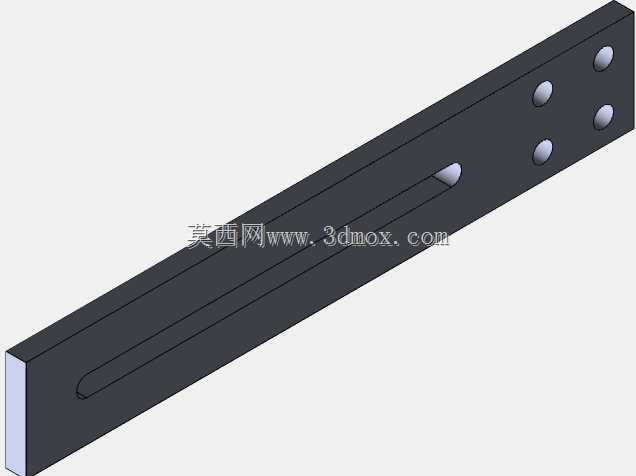

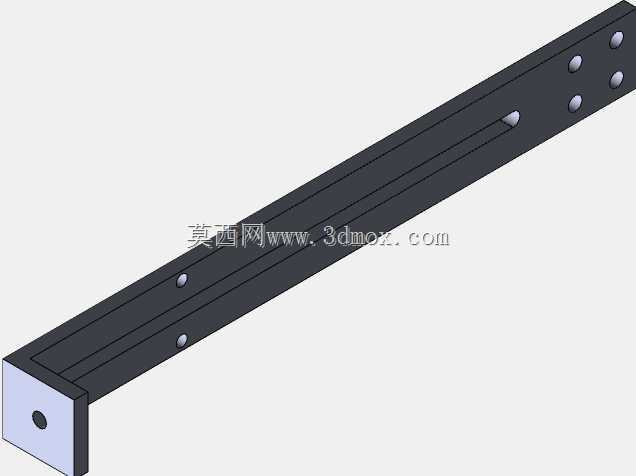

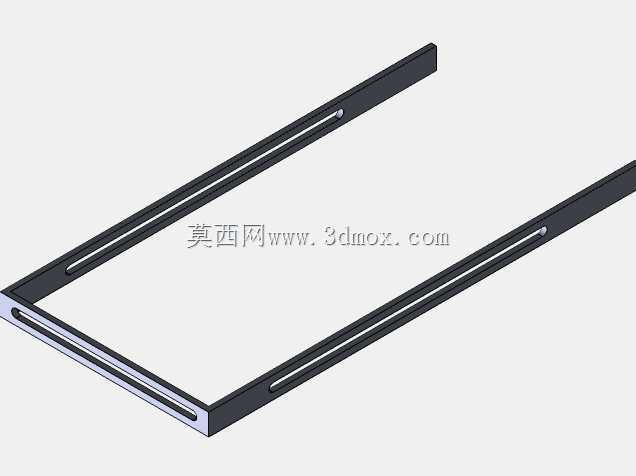

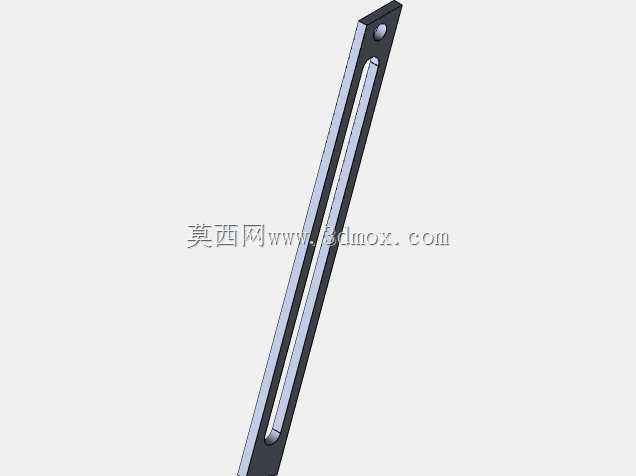

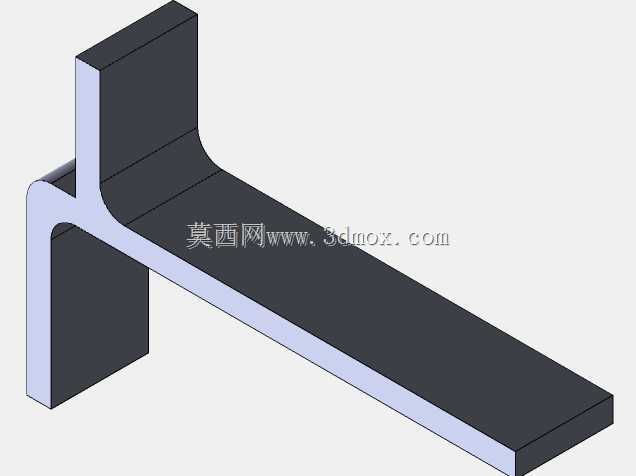

　　这套立式包装设备的结构设计，主要面向食品、日化、医药等行业的小规格散料、颗粒、粉剂类物料的连续包装需求，适配卷膜制袋的生产场景，可在生产线上完成从卷膜牵引、袋型成型、物料装填到封口裁切的全工序动作，替代传统人工装袋的低效率作业模式，适配中小批量多品类的包装生产节拍。从结构布局来看，设备底部采用方通焊接的框架式机架，底部配置四个带刹车的万向脚轮，既可以满足车间内工位灵活转场的需求，刹车锁定后也能保证高速运行时的设备稳定性，机架整体的安装占地边界控制在长1200mm、宽800mm、高1600mm范围内，可适配多数中小型生产车间的流水线排布间距，不需要额外预留过大的安装检修空间，机架下部预留的安装位可适配不同规格的物料下料斗、称重计量模块，方便根据不同物料的装填需求做模块化替换。

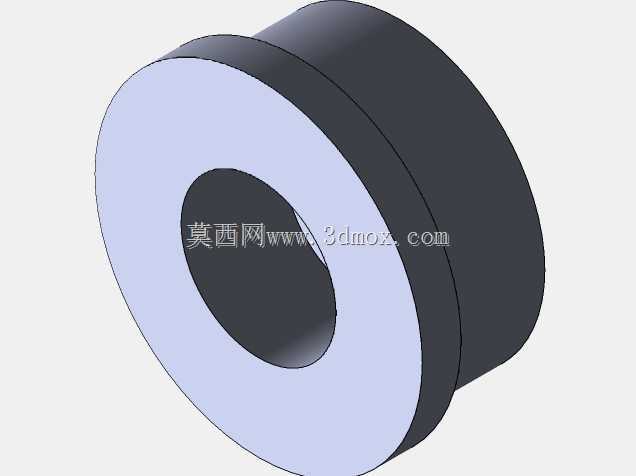

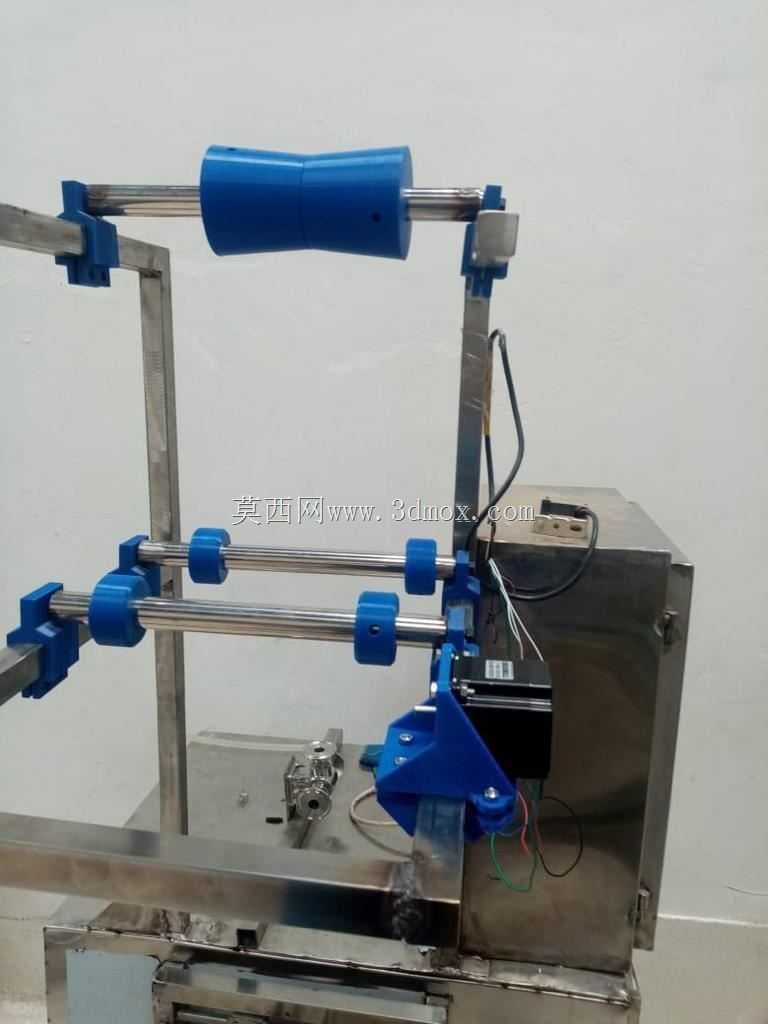

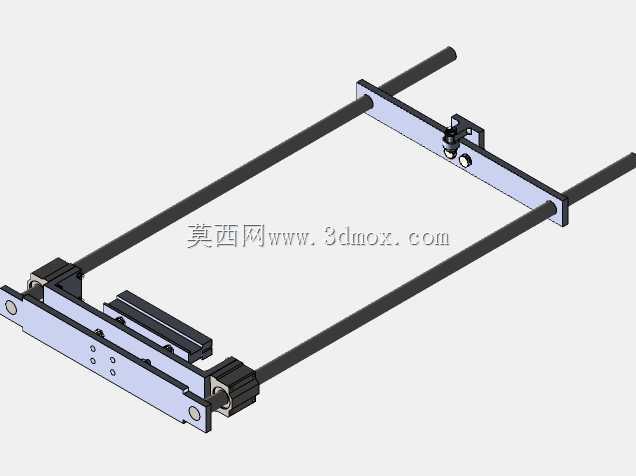

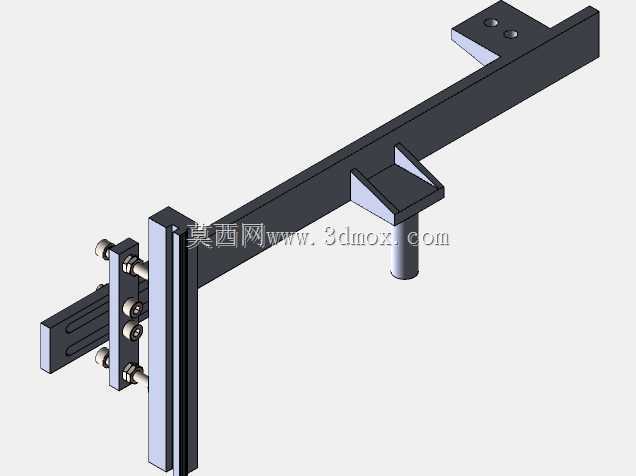

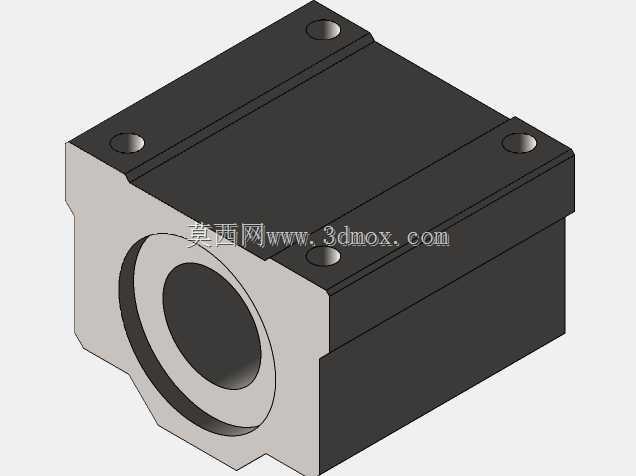

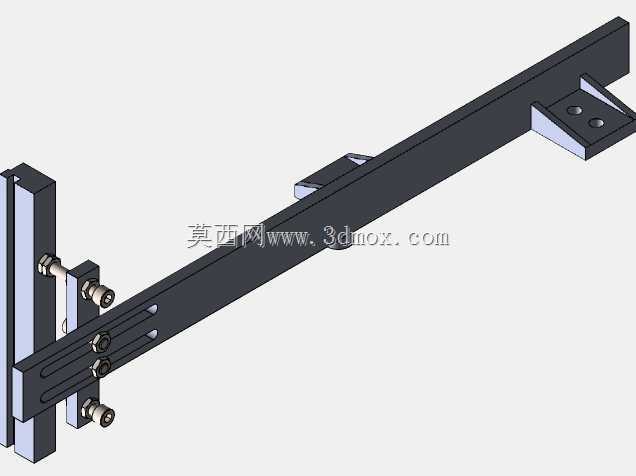

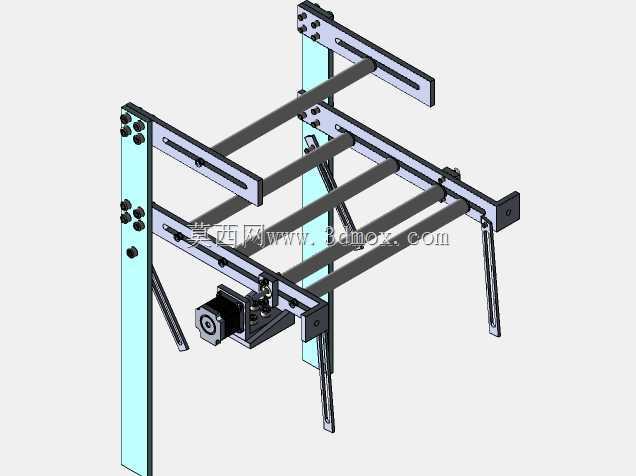

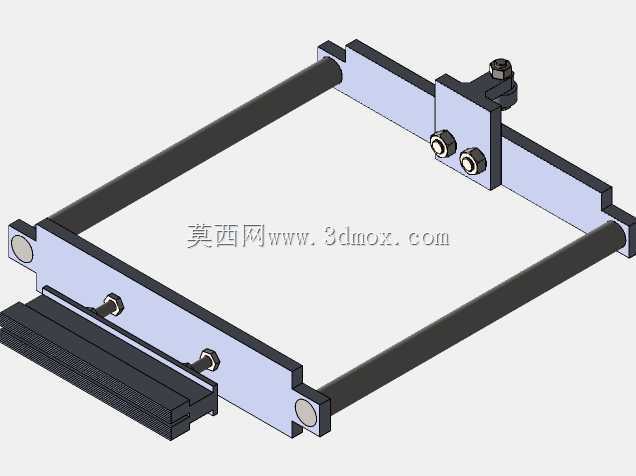

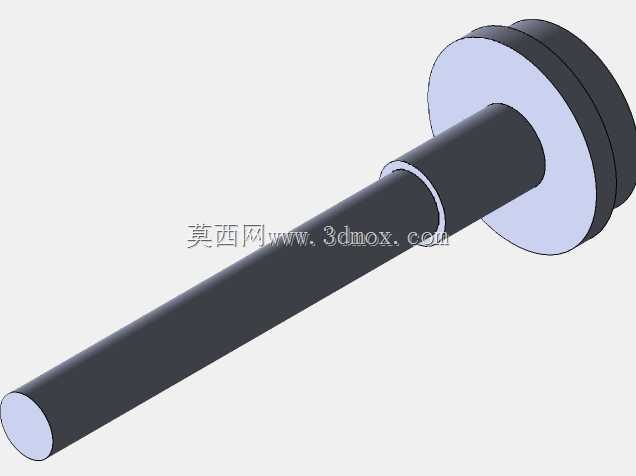

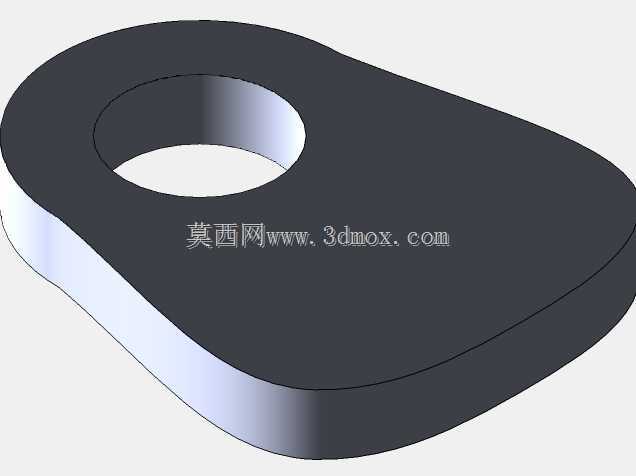

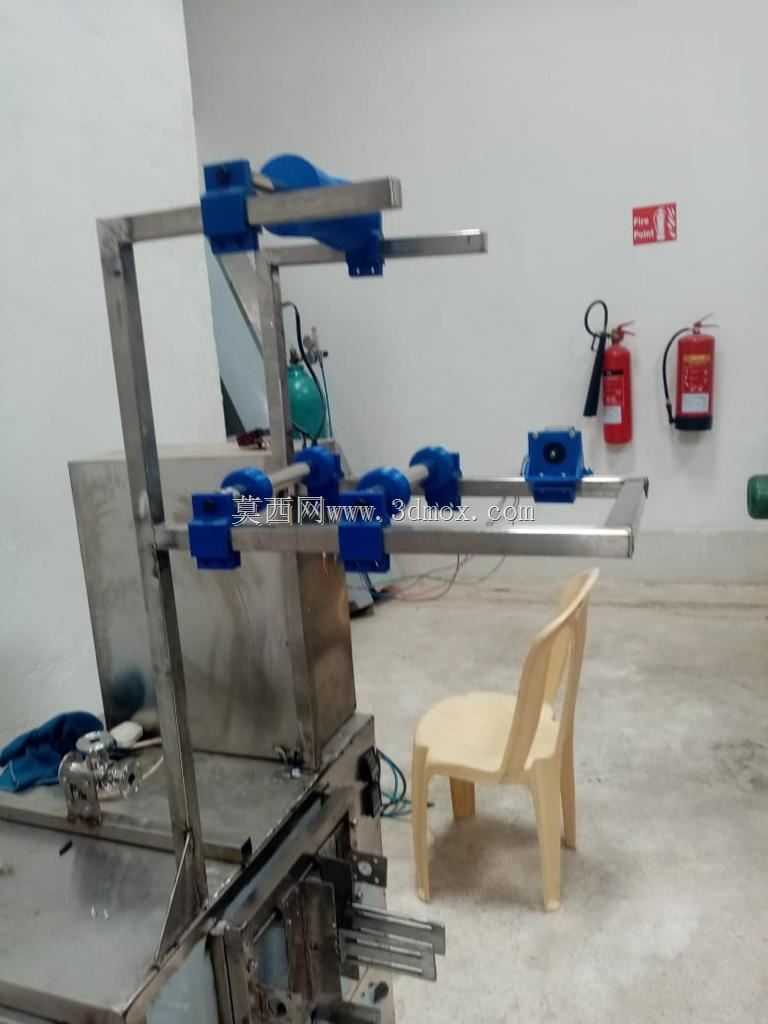

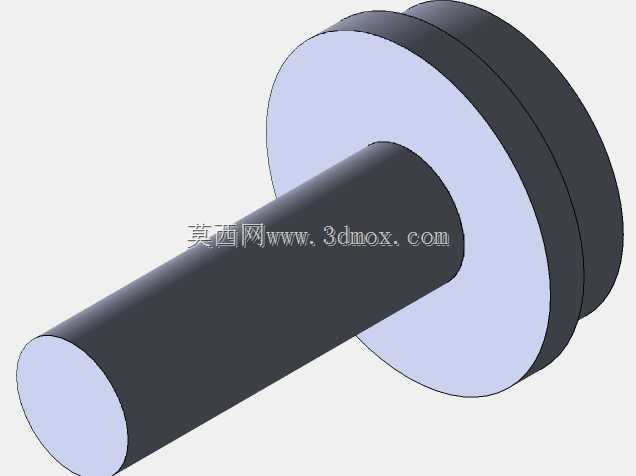

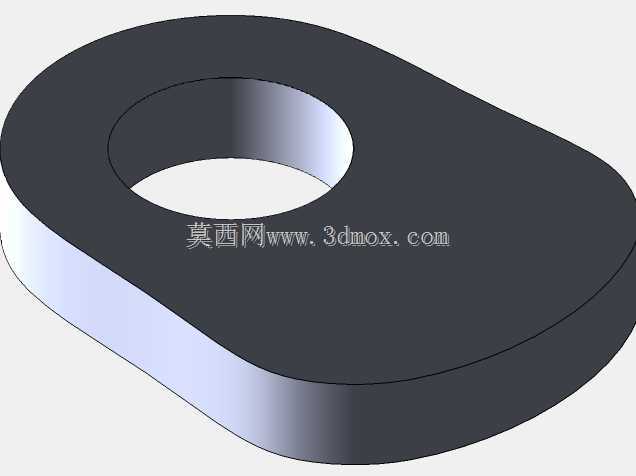

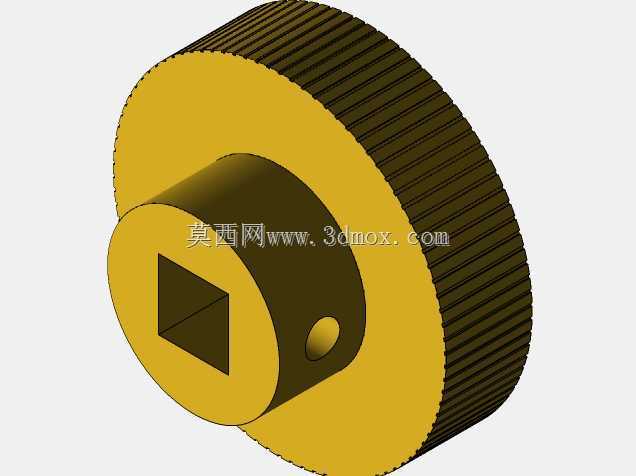

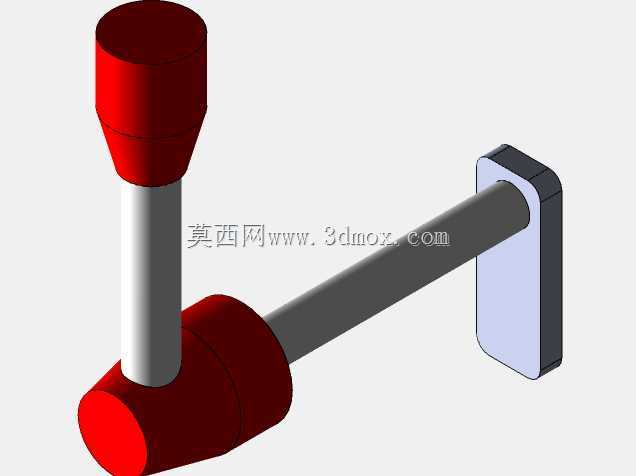

　　设计过程中最初采用凸轮传动结构来实现横封、纵封的往复动作，实际样机测试阶段发现凸轮机构在高速往复动作时存在刚性冲击，运行噪音超出车间作业的噪音限值，且长期运行后凸轮轮廓磨损会导致封合位置精度偏移，后续迭代中将封合动作的驱动改为气动执行件，通过气缸搭配线性导轨的结构来实现封合压头的往复进给，既降低了运行时的冲击噪音，也可以通过调整气缸行程、气压参数快速适配不同厚度的包装膜材，不需要重新加工凸轮轮廓件，大幅缩短了不同规格产品换型的调试周期。设备上部的膜架结构采用可调节的导辊组设计，导辊的间距、倾斜角度都可以通过锁紧手柄快速调整，可适配宽度在200mm到450mm之间的卷装包装膜，导辊表面做了硬质阳极氧化处理，减少膜材牵引过程中的摩擦阻力，避免膜材走偏、拉伸变形的问题，导辊组旁设置的张力调节机构，可以根据膜材的拉伸特性实时调整牵引张力，保证制袋过程中袋长的一致性，避免出现袋长偏差、封合错位的问题。

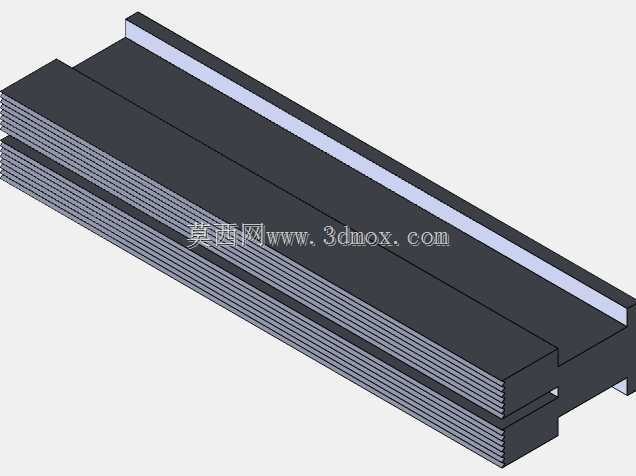

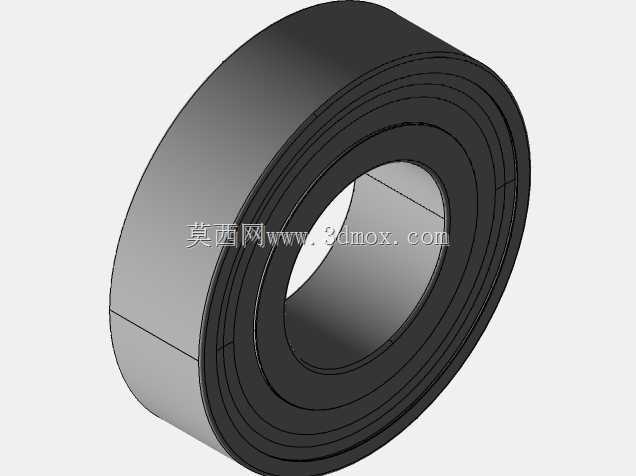

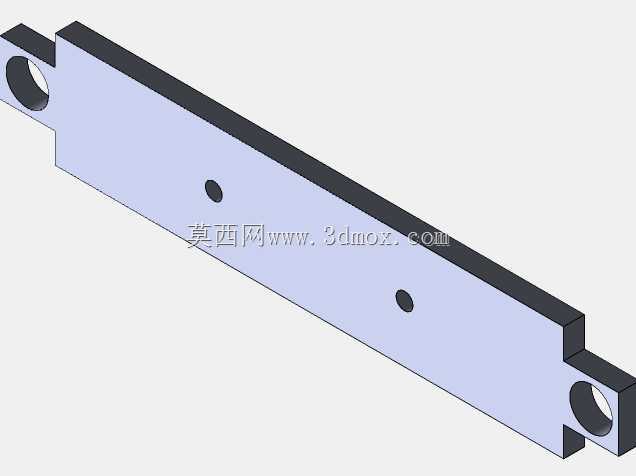

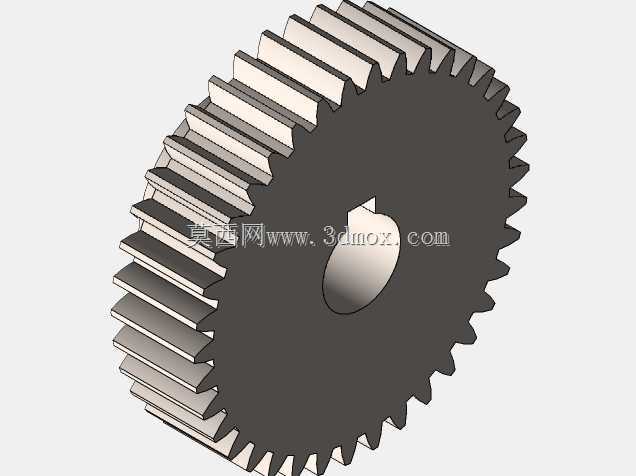

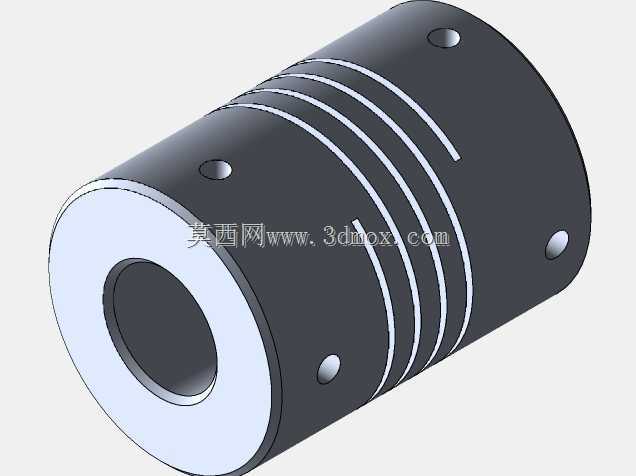

　　纵封机构布置在成型器的两侧，采用加热块压合的结构，加热块的温度可以通过温控模块独立调整，适配PE、复合膜、铝箔膜等不同材质的封合温度要求，横封机构同时集成了裁切功能，在完成横向热封的同时将连续的包装袋裁切为单个成品，封合压头的压力可以通过调压阀精细调节，避免压力过大导致封边熔穿、或者压力不足导致封合强度不够漏料的问题。设计文件中包含了凸轮传动阶段的运动仿真数据，可直观查看各动作机构的运动时序，验证各部件在运行过程中是否存在运动干涉，虽然最终驱动方案改为气动结构，但原有的动作时序逻辑、机构位置布局都做了保留，可直接作为气动方案的动作节拍设计参考，不需要重新做时序匹配。整套结构没有集成电气控制部分的元件选型与程序逻辑，主要呈现设备的机械结构部分，包括机架焊接件、机加工零件、标准件的装配关系，可作为同类立式包装设备设计的结构参考，也可用于教学场景下包装机械的结构原理演示，帮助设计人员理解立式连续包装设备的动作逻辑与布局思路，在做同类设备改型设计时，可以直接参考其机架布局、机构排布的思路，根据具体的包装规格、产能要求调整对应部件的尺寸参数，缩短设计周期。需要注意的是，实际投产使用时，需要根据具体的物料特性选配对应的计量装填装置，搭配对应的电气控制回路、气动回路，同时根据所用膜材的封合特性调整封合温度、压力参数，才能保证设备的稳定运行。
