ProchargerC1离心式鼓风机增压器结构设计

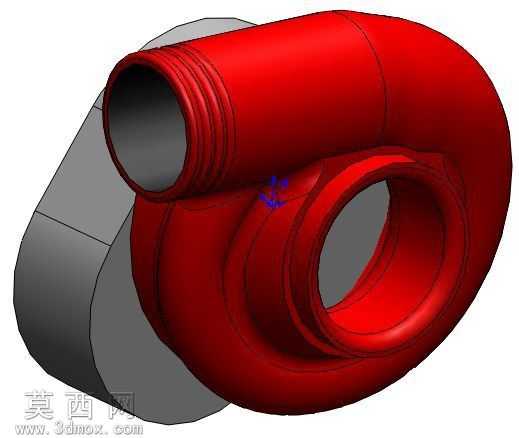

本作品为ProchargerC1型鼓风机增压器的三维参数化建模成果，建模过程依托三维机械设计软件完成，整体遵循流体机械的结构设计逻辑，完整还原了该款离心式增压装置的核心结构特征。建模阶段首先梳理产品的功能分区，将整体结构划分为蜗壳流道段、进气连接段、安装基座段三个核心模块，各模块间采用参数化关联设计，保证装配位置的精度与结构衔接的合理性。蜗壳部分采用变截面螺旋流道建模思路，通过多截面放样、曲面缝合、实体加厚的操作流程完成主体构建，精准还原了蜗壳从进气端到出气端的截面渐变特征，匹配离心式流体机械的流道设计要求，保证内部气流的平顺流转。进气连接段设计有外螺纹连接结构，建模时通过螺旋线扫描切除的方式生成标准螺纹特征，还原了产品与进气管道的连接接口形态，接口处的圆角过渡、壁厚均匀性都经过参数校验，避免出现应力集中的结构缺陷。安装基座部分采用实体拉伸、倒角切除的方式完成建模，还原了基座与蜗壳主体的连接过渡结构，基座的安装定位面、连接孔位都按照实际装配需求设计，保证模型可直接用于后续的装配干涉校验、结构仿真分析环节。材质与渲染阶段，针对不同结构部件匹配对应的材质属性：蜗壳主体赋予红色喷涂金属材质，调整材质的粗糙度、反射率参数，还原铸铝壳体经红色防护涂装后的视觉效果；安装基座部分赋予灰铸铁哑光材质，还原金属基座的磨砂金属质感；内部流道壁面赋予光滑金属材质，体现流道加工后的低粗糙度特征。渲染阶段采用工作室光照环境，添加柔和的环境反射与阴影效果，多角度展示产品的外部轮廓、接口位置、结构比例，让观看者可以清晰识别各部分的结构形态与功能分区。设计过程中重点关注结构的工艺合理性，所有转角位置都设计有适配铸造工艺的圆角过渡，壁厚参数保持均匀一致，避免出现壁厚突变导致的铸造缺陷；各连接位置的结构强度经过初步校核，螺纹段的啮合长度、基座的连接厚度都满足实际使用的强度要求。模型整体结构完整，特征参数清晰，既可以作为流体机械结构设计的参考案例，也可用于后续的工程出图、3D打印验证、虚拟装配演示等场景，完整呈现了离心式鼓风机增压器的典型结构特征与设计逻辑。
