户内明装二十四回路强电布线配电箱

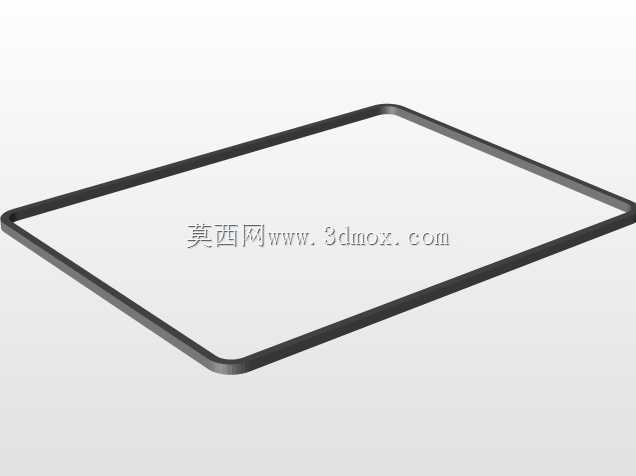

　　这款二十四回路强电配电箱，主要面向民用住宅、小型商业门店、普通办公场所的终端配电场景使用，承担入户后强电回路的分断、过载保护、漏电防护的载体功能，日常运维中可直接通过透明箱门观察内部断路器的分合状态，无需频繁开启箱门即可快速排查跳闸回路，大幅降低日常巡检的操作成本。从结构设计逻辑来看，箱体采用壁挂式明装的安装思路，无需在墙面开凿预埋孔洞，适配已完成墙面装修的改造类配电场景，安装时仅需在墙面标记四个固定挂点的孔位，打入膨胀螺栓即可完成箱体固定，安装边界适配常规86型配电点位的墙面预留空间，箱体突出墙面的厚度控制在合理范围，不会过度占用室内通行或置物空间。箱体的密封结构采用箱门内侧整圈发泡密封胶条设计，当箱门处于闭合状态时，

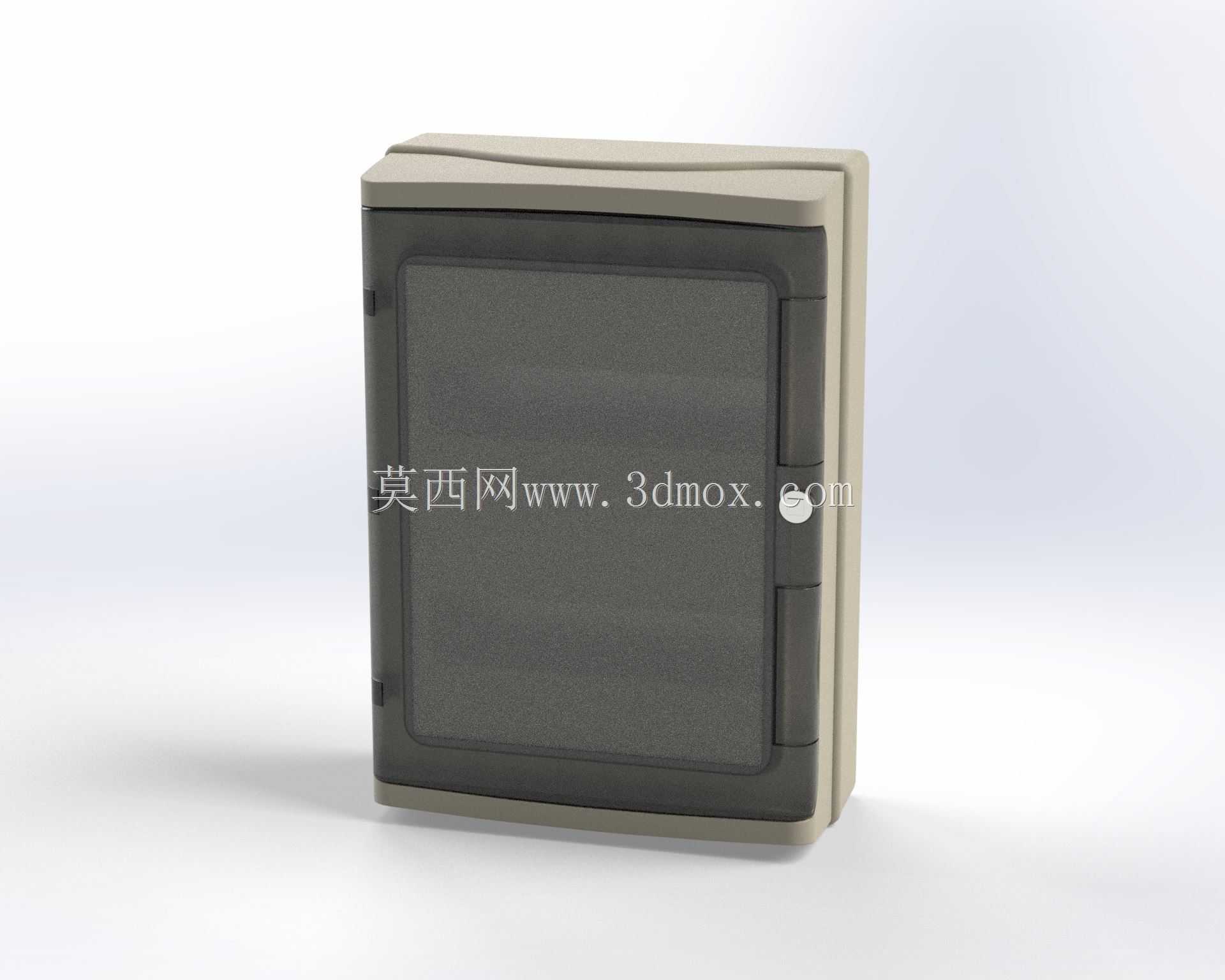

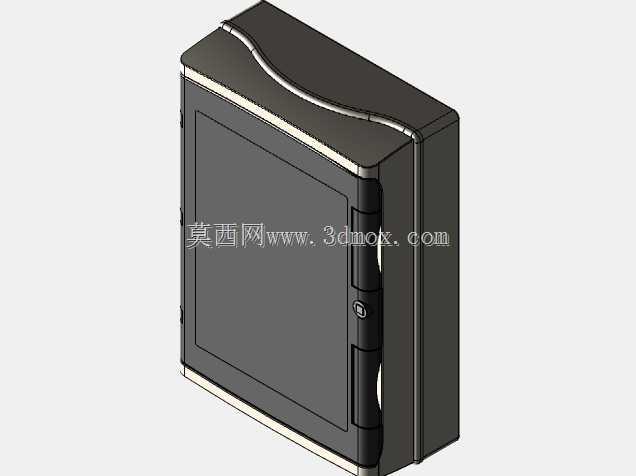

　　胶条可完全贴合箱体开口的翻边位置，有效阻挡日常环境中的灰尘、飞溅水渍进入箱体内部，避免内部电气元件积灰导致的接触不良、绝缘性能下降问题，适配普通室内干燥环境、半开放阳台等存在少量潮气的安装场景。箱门采用透明PC材质制作，具备良好的抗冲击性能，日常轻微磕碰不会出现碎裂问题，同时材质本身具备抗紫外线老化特性，长期受室内光线照射不会出现发黄、透明度下降的问题，箱门与箱体的连接采用内置式合页结构，合页隐藏在箱体侧边的内部凹槽内，外部无突出的金属连接件，既提升了箱体外观的整体性，也避免合页积灰锈蚀导致的箱门开合卡滞问题，箱门的锁扣采用按压式弹性结构，开启时仅需按压锁扣位置即可弹开箱门，关闭时轻推箱门即可自动锁止，

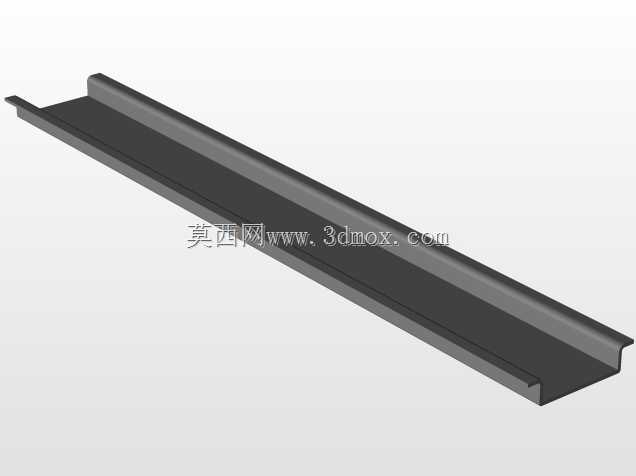

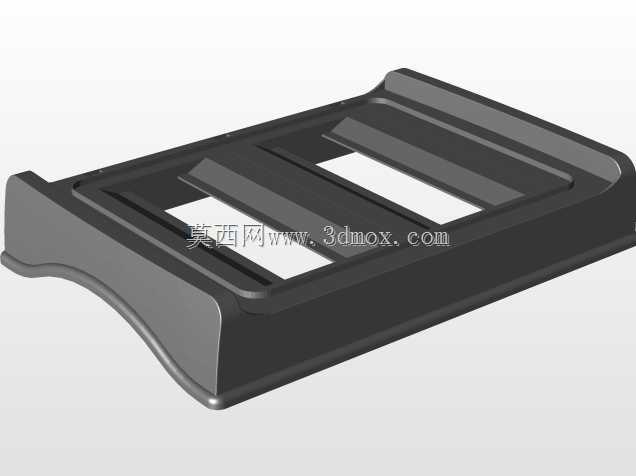

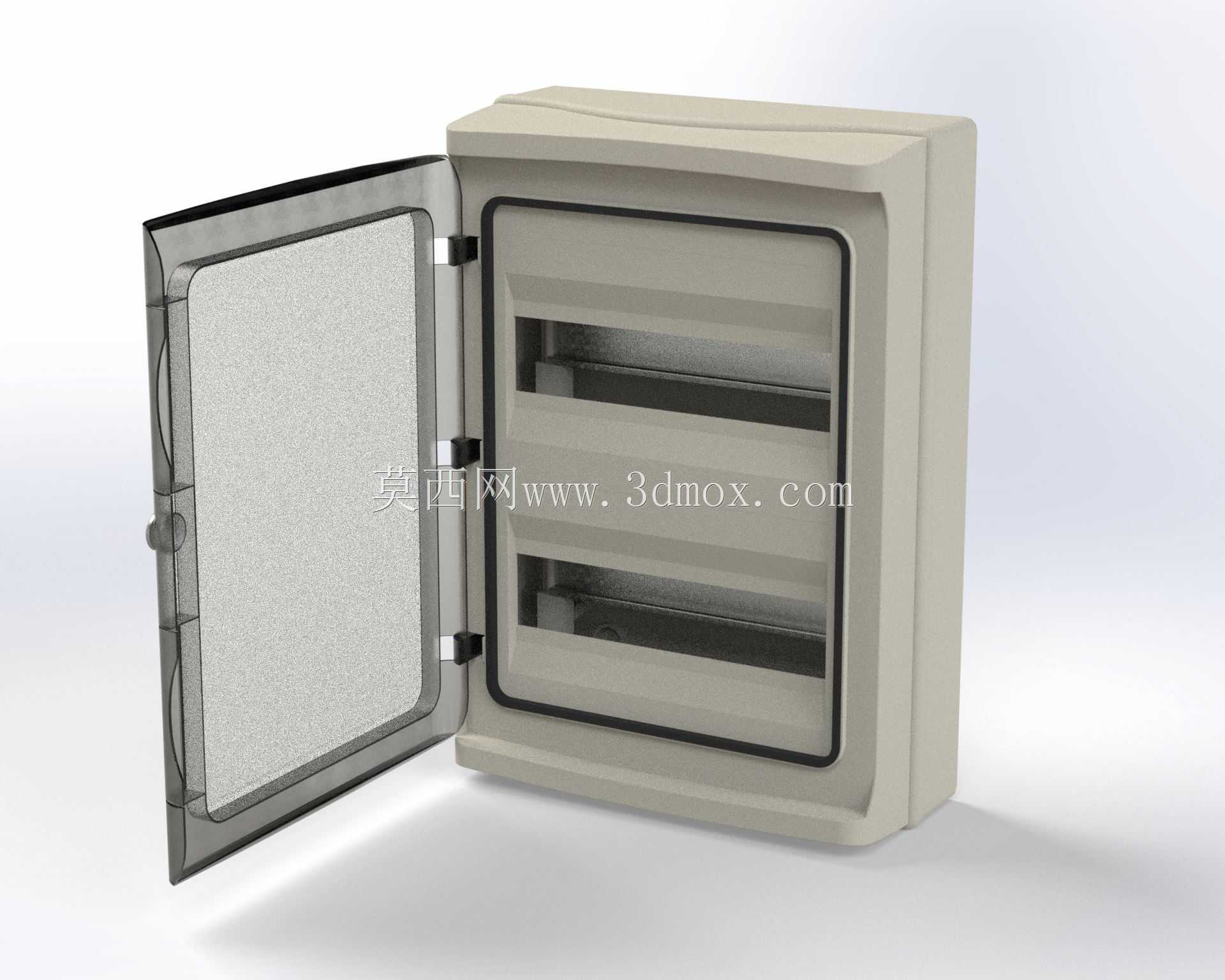

　　无需额外配置锁具即可满足普通民用场景的防误触需求。箱体内部的导轨安装位采用两层横向排布设计，每层可容纳十二位标准模数化电气元件，总计可容纳二十四位1P宽度的微型断路器，或根据回路配置需求搭配漏电保护断路器、隔离开关等不同模数的元件，导轨采用标准TH35-7.5规格的电气安装导轨，适配市面绝大多数品牌的模数化终端配电元件，用户可根据实际回路数量灵活调整元件排布位置。箱体内部预留了充足的走线空间，上下两侧均设计有可敲落的进线、出线孔位，施工时可根据现场布线方向选择对应位置的敲落孔，无需额外在箱体上开孔，进线孔位置预留了护线套的安装位，穿线完成后可安装护线套保护线缆绝缘层不被金属孔边割伤。箱体的进出线位置预留了充足的线缆弯曲半径空间，即使是10平方毫米的入户主线，也可在箱体内完成顺畅的弯折与接线操作，不会出现线缆硬折导致的线芯损伤问题。箱体的材质采用阻燃型工程塑料注塑成型，材料本身具备良好的绝缘性能，即使内部元件出现短路拉弧问题，箱体外壳也不会出现导电风险，同时材料的阻燃等级满足电气壳体的相关安全要求，遇明火不会持续燃烧，可有效降低电气故障引发的火情蔓延风险。从实际选型适配角度来看，这款配电箱可覆盖常规三居室住宅的全部强电配电需求，可将照明、普通插座、厨房插座、卫生间插座、空调回路、电热水器回路等不同功能的回路独立分断，当某一回路出现故障跳闸时，不会影响其他回路的正常供电，大幅提升日常用电的可靠性与故障排查效率。在建模细节处理上，

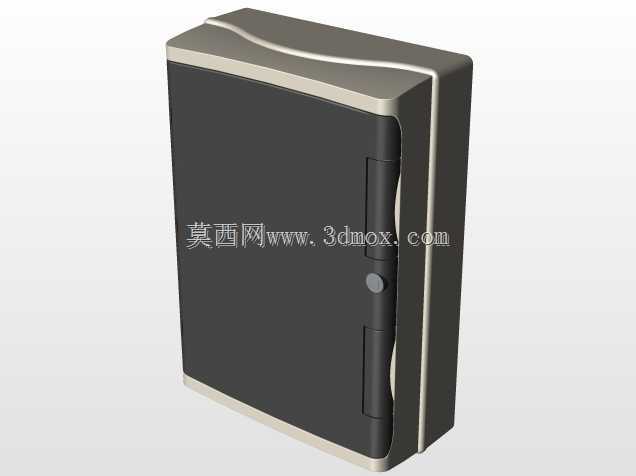

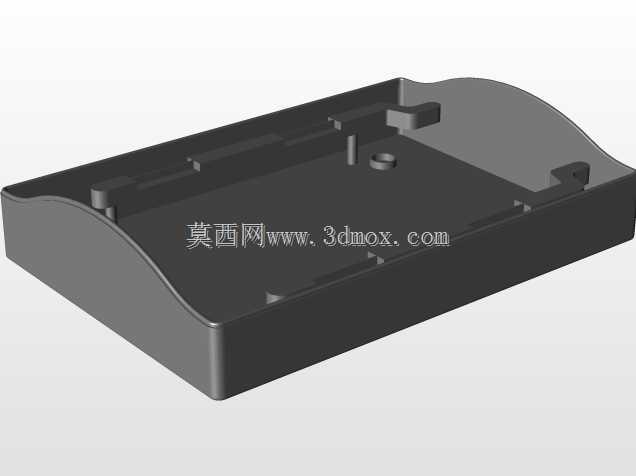

　　箱体的所有转角位置均做了圆弧过渡处理，没有尖锐的棱角，既避免安装过程中划伤施工人员，也提升了产品外观的柔和度，适配各类室内装修风格，不会因工业感过重影响墙面整体视觉效果。箱门内侧的加强筋结构经过力学优化，在保证箱门整体结构强度的前提下，尽可能减少了材料的使用量，降低了箱体整体重量，同时长期使用不会出现箱门变形下垂的问题，保证密封胶条可始终保持均匀的压缩量，维持稳定的防护性能。箱体背部设计有壁挂安装的定位凹槽，安装时可快速将箱体挂在预先固定的螺栓上，调整水平位置后再拧紧固定螺母，单人即可完成全部安装操作，无需额外人员托举箱体，有效降低施工的人力成本。内部导轨的安装位置经过精准定位，保证元件安装完成后，操作手柄的位置正好对准箱门的透明观察区域，无需开启箱门即可清晰看到每个回路的分合状态，日常跳闸复位操作时，仅需打开箱门即可直接操作断路器手柄，操作空间充足，不会出现手部被箱体结构磕碰的问题。
