双内丝接头式橡胶管道抗振连接件

　　在民用给排水、暖通空调循环水、小型工业流体输送管路的布设场景里，管路系统的振动传递一直是影响管路寿命、降低运行噪音的核心问题之一，这类双内丝结构的橡胶抗振连接件，正是针对小口径螺纹连接管路的隔振需求设计的核心管路配件。日常管路运行中，水泵启停的水锤冲击、流体紊流带来的管路脉动、配套动力设备的本体振动，都会沿着刚性管路持续传递，不仅会造成管路螺纹连接处的松动渗漏，长期的交变应力还会导致管壁疲劳开裂，甚至带动固定管架产生共振噪音，这类丝扣式抗振件的核心作用，就是在两段刚性管路之间形成柔性缓冲段，切断振动的传递路径，同时补偿管路安装过程中产生的小量轴向、角向偏差，降低现场安装的对位难度。从结构设计来看，

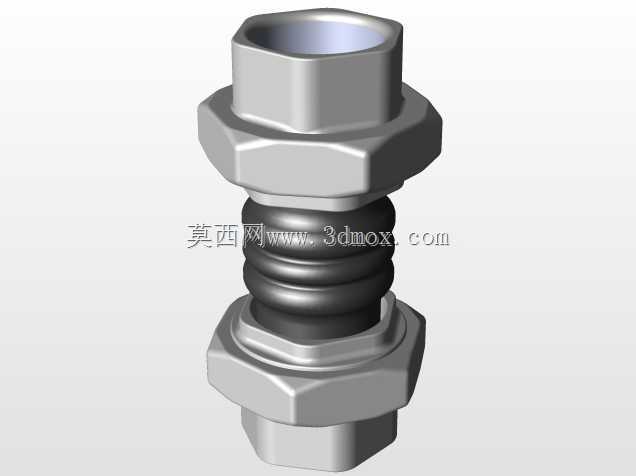

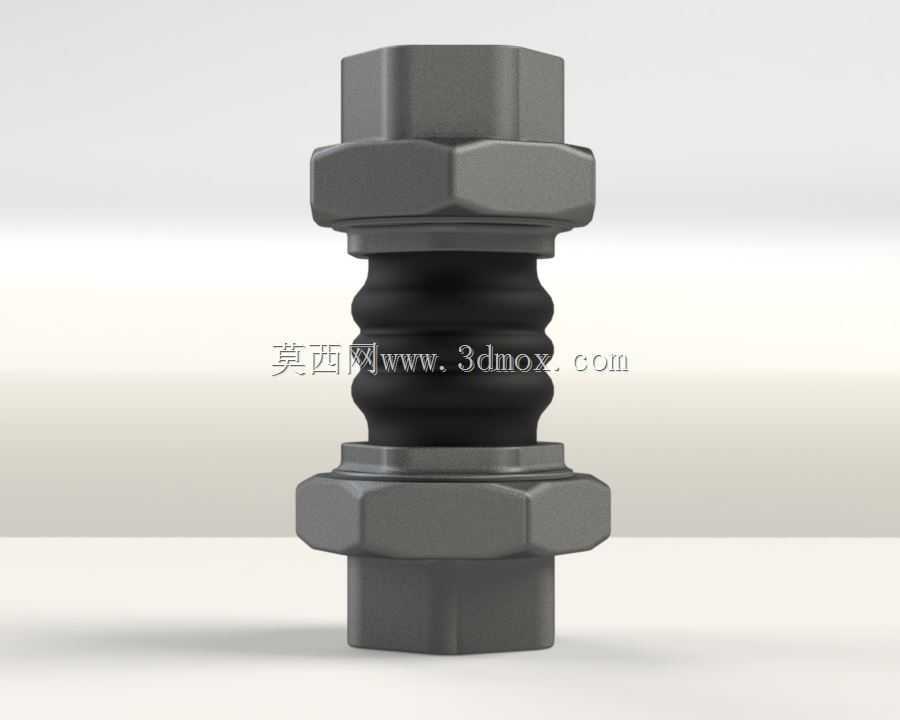

　　这款抗振件两端采用等规格的内螺纹六角接头，中间的柔性主体为多层复合橡胶结构，接头与橡胶主体的衔接位置设置了向外延伸的压合凸缘，配合两个六角锁紧螺母实现橡胶体与金属接头的可靠压合密封，避免流体从衔接缝隙渗漏。两端的六角接头结构完全匹配常规管螺纹的安装作业标准，现场安装时直接用普通管钳卡住六角部位即可完成拧紧操作，不需要额外制作专用工装，和常规丝扣管路配件的安装逻辑完全一致，现场施工的适配性极强。中间的橡胶缓冲段采用波纹式外形设计，这种波纹结构不是为了单纯的造型美观，而是通过环形的褶皱结构提升橡胶段的形变自由度，在受到轴向压缩、横向偏移或者角向弯折的时候，波纹处可以均匀舒展或者压缩，不会因为局部应力集中导致橡胶撕裂，

　　相比直筒型的橡胶软接，这种波纹结构的允许偏移量可以提升30%以上，同时还能在水锤冲击到来时，通过自身的弹性形变快速吸收冲击能量，避免瞬间高压对管路两端的设备造成冲击。在实际选型应用中，这类2英寸规格的丝扣抗振件，主要适配公称通径DN50的螺纹连接管路，安装时需要注意预留足够的轴向安装空间，不能强行压缩橡胶段来弥补管路的长度偏差，否则会导致橡胶体长期处于受压预应力状态，提前出现老化开裂；同时安装时要保证两端管路的同轴度偏差在允许范围内，不能让橡胶段长期处于扭曲受力的状态，两个锁紧螺母在安装完成后不需要额外过度拧紧，只要保证橡胶压合面的密封比压足够即可，过度压紧反而会导致橡胶部分被压溃，降低密封可靠性。从建模的角度来看，

　　这类零件的建模重点在于中间橡胶波纹段的曲面过渡，要保证每一圈波纹的曲率均匀一致，金属接头的螺纹部分要符合管螺纹的标准牙型参数，六角接头的对边尺寸、厚度都要匹配对应规格的五金件通用标准，锁紧螺母的内倒角要和橡胶体的凸缘角度匹配，才能还原实际装配时的压合状态，在做管路装配模拟的时候，可以给橡胶段设置对应的弹性参数，模拟不同受力状态下的形变情况，验证管路系统的抗振设计是否合理。这类抗振件在实际使用中，不需要额外的维护，只要定期检查橡胶体有没有出现龟裂、鼓包的老化情况即可，相比法兰式的橡胶软接，它的整体体积更小，安装空间要求更低，非常适合在狭小空间内的小口径管路上使用，比如楼宇内的水泵进出口管路、小型换热机组的连接管路、家用供水设备的管路连接场景，都能看到这类配件的应用，它不需要复杂的法兰固定螺栓，安装效率更高，成本也更低，是小口径管路隔振设计中性价比极高的配件选择。
