可视化叶轮式管道流量观测装置结构设计

　　在化工、制药、食品饮料、水处理等涉及流体输送的工业场景中，管道内部介质的流动状态往往是工艺管控的核心盲区——很多时候操作人员仅能通过压力表、流量计的数值间接判断管路是否通断、介质是否正常流动，一旦出现叶轮卡滞、介质相变、气堵等异常，数值反馈存在滞后性，容易引发工艺偏差甚至设备故障。这款带可视化腔体的叶轮式流量观测装置，就是为解决这一现场痛点设计的管路直读部件，它不需要外接电源、不需要信号传输，依靠流体自身动能驱动内部叶轮转动，操作人员可直接透过透明腔体观测叶轮转速，直观判断管路内介质的流动速度、通断状态，甚至能通过叶轮转动的均匀度判断是否存在气液混合、杂质卡阻等异常。

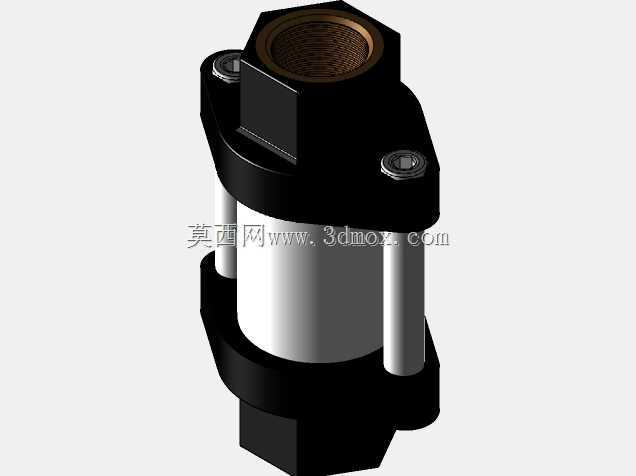

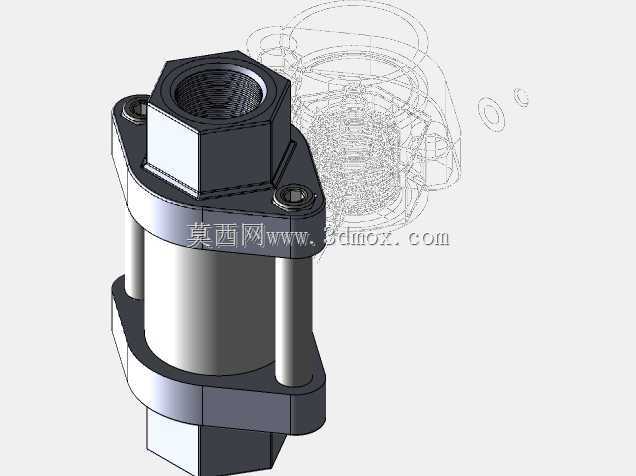

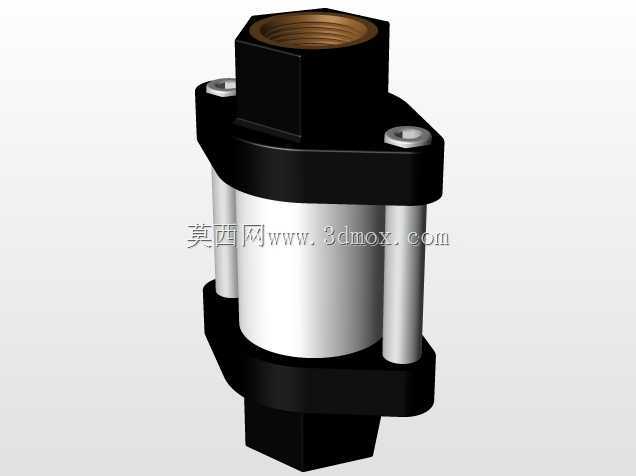

　　从结构设计逻辑来看，这款装置采用了对称式法兰夹装的整体布局，上下两端为带内螺纹的连接端，可直接对接同口径的工业管路，不需要额外定制转接接头，适配常规的水、油、弱腐蚀性化工介质等常见工业流体管路安装需求。中间的观测段采用高透耐压的透明腔体，被上下两组黑色的结构法兰通过三根均匀分布的支撑立柱夹紧固定，支撑立柱沿圆周120°均布，既保证了夹紧力的均匀性，避免透明腔体因局部受力不均出现应力开裂，又不会遮挡观测视线，操作人员从任意水平方向都能清晰看到内部叶轮的转动状态。透明腔体与上下法兰的接触面设计有嵌入式密封槽，装配时搭配适配的密封垫圈即可实现可靠的静密封，能满足常规中低压管路的密封要求，避免介质泄漏。

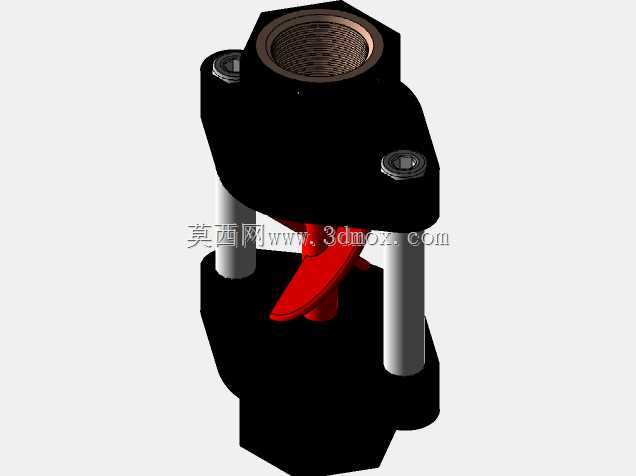

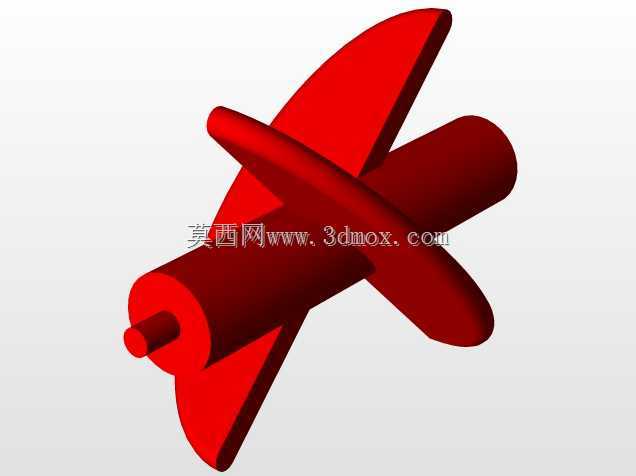

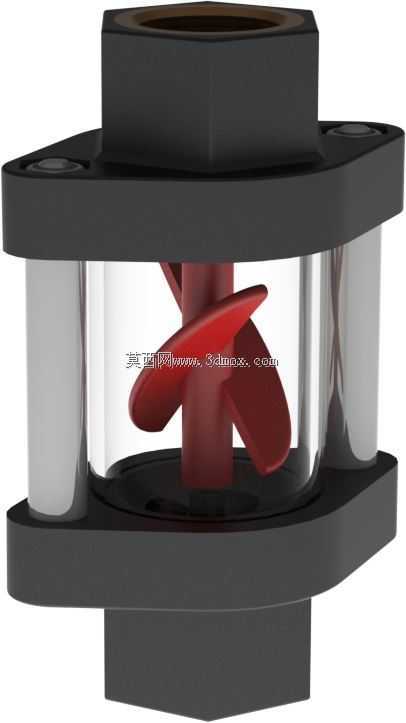

　　内部的核心功能部件为螺旋式三叶片叶轮，叶轮通过中心轴固定在上下法兰的中心定位孔内，转动阻力极小，只要管路内介质达到最低触发流速，就能推动叶轮稳定转动。叶轮采用醒目的红色配色，与透明腔体、黑色结构件形成强烈的视觉反差，即使在车间光线不佳的场景下，操作人员也能快速识别叶轮的转动状态，不需要凑近观察。叶轮的叶片曲面经过流体力学优化，采用大扭角螺旋设计，既可以降低流体通过时的压损，避免对管路整体输送效率造成过大影响，又能保证在低流速工况下也能获得足够的驱动力，不会出现流速低时叶轮不转的观测盲区。

　　从安装边界来看，这款装置的整体外形为同轴回转类结构，最大外轮廓尺寸集中在中部法兰的外圆处，安装时只需要保证两端管路的同轴度，预留出足够的扳手操作空间即可完成装配，不需要额外的安装支架，直接串接在管路中就能使用。装置的轴向尺寸紧凑，不会占用过多的管路安装空间，适合在空间局促的设备内部管路、工艺管线分支点、泵组进出口等位置安装，用来实时观测泵的输出状态、过滤器是否堵塞、管路是否存在断流等工况。在实际选型应用中，这类装置通常安装在冷却系统回路、润滑油管路、药剂投加管线、净水处理管路等位置，相比传统的电磁流量计、涡轮流量计，它的结构更简单，故障率极低，不需要定期校准，依靠目视就能完成状态判断，尤其适合不需要精准流量数值、只需要确认流动状态的工艺节点，能大幅降低现场运维的巡检难度，帮助操作人员第一时间发现管路异常，避免因断流、堵管引发的设备过热、工艺断料等生产事故。在建模过程中，结构设计重点考量了透明腔体的承压能力、支撑立柱的受力均匀性、叶轮转动的同轴度，以及密封槽的尺寸公差，所有配合面的尺寸都按照常规管路配件的公差标准设定，既保证装配时的互换性，又能满足长期在流体冲刷环境下的使用可靠性，不会因为长期运行出现叶轮卡滞、密封泄漏、透明腔体浑浊等问题。
