DN40-DN200管道式流量计结构设计

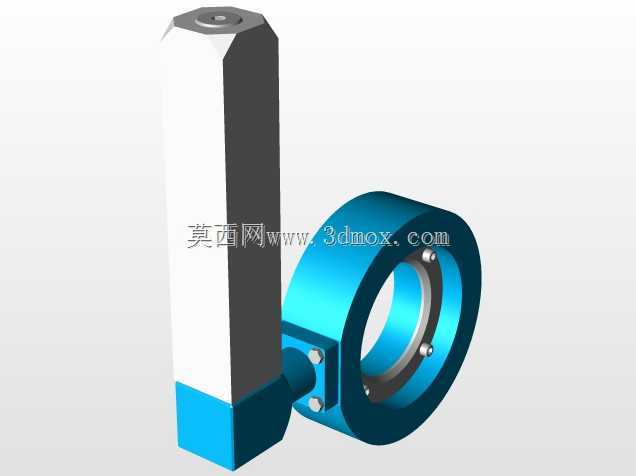

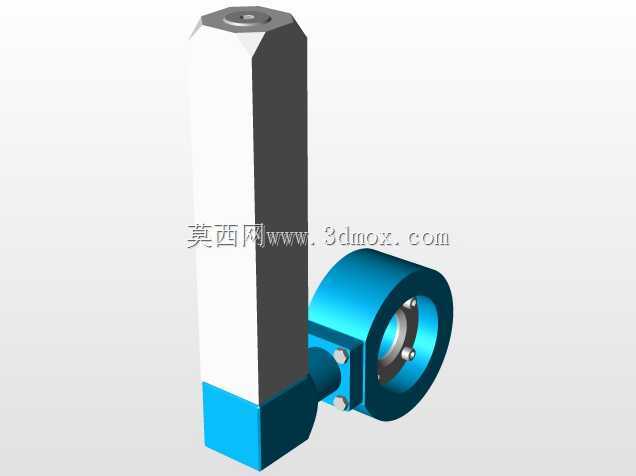

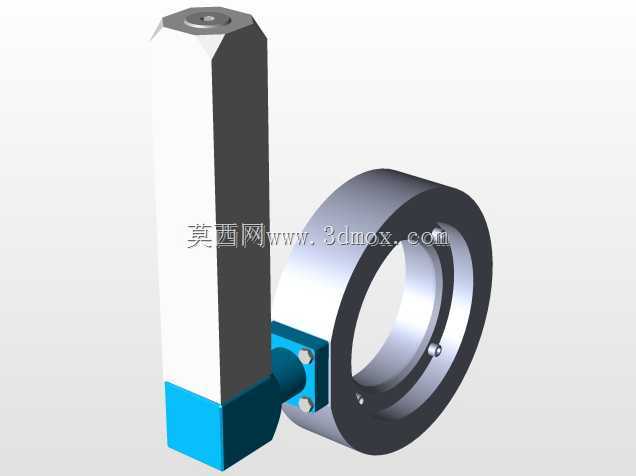

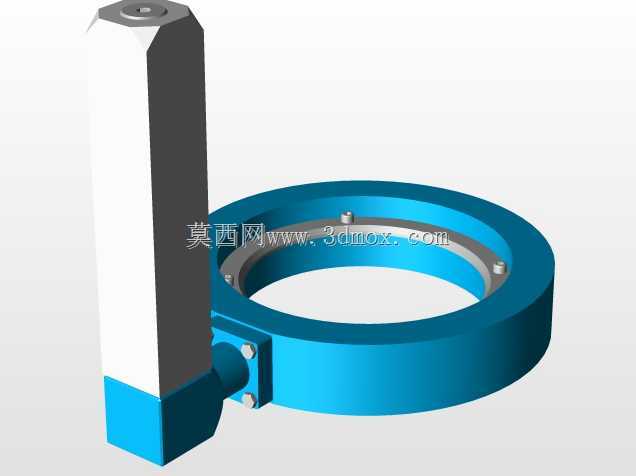

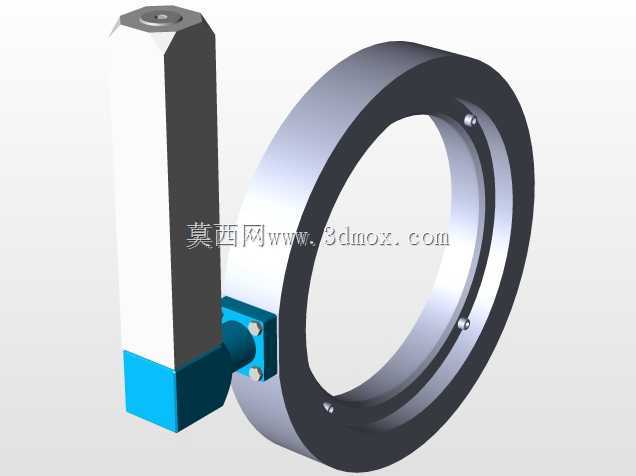

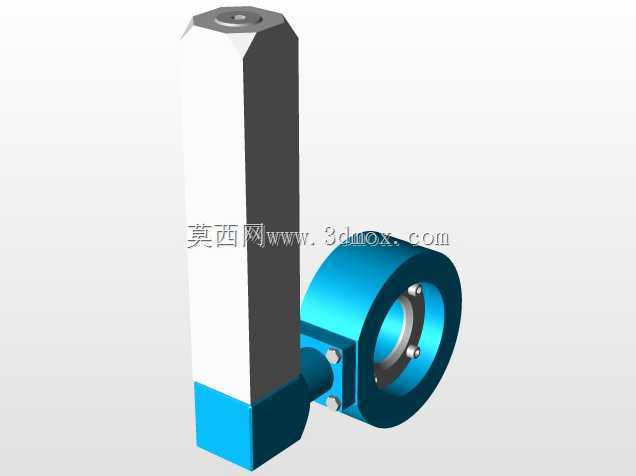

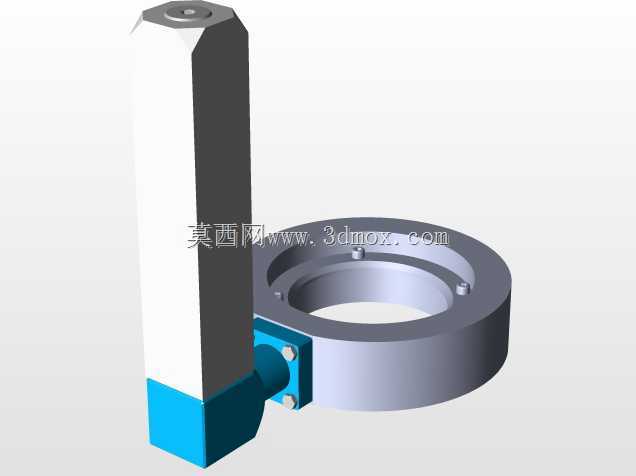

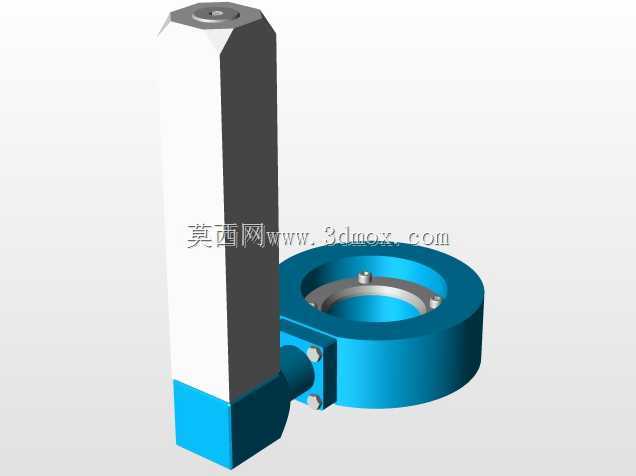

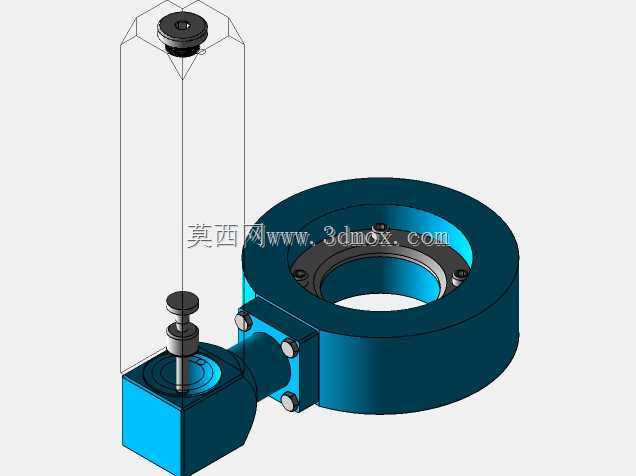

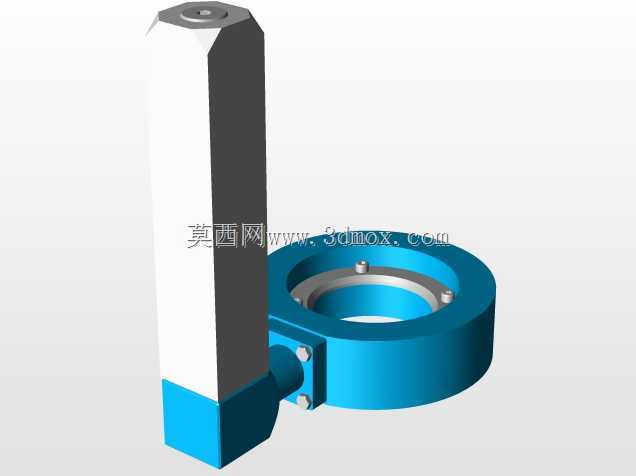

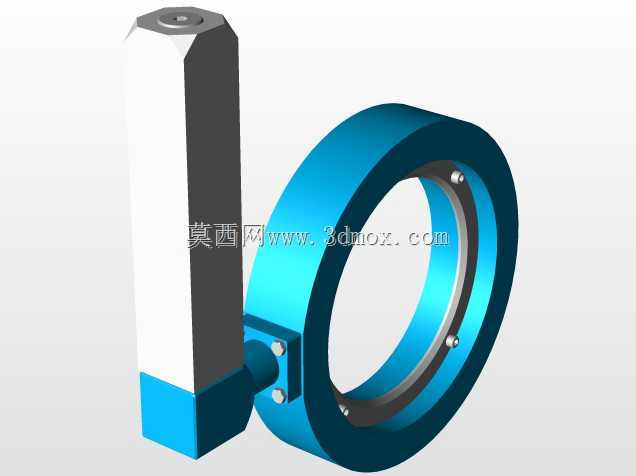

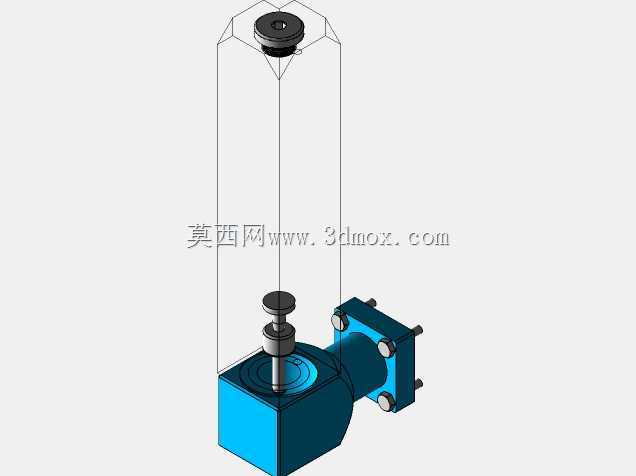

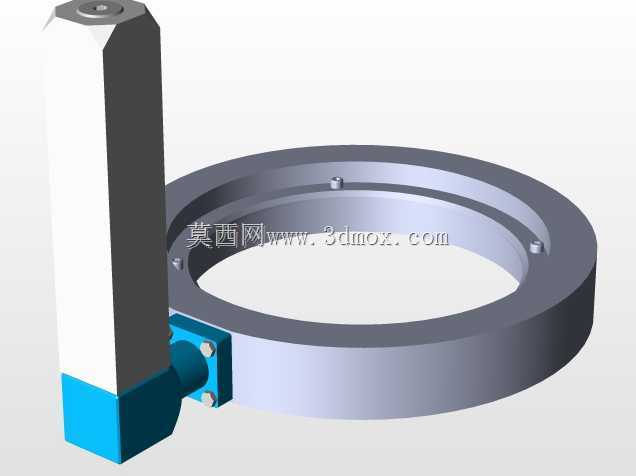

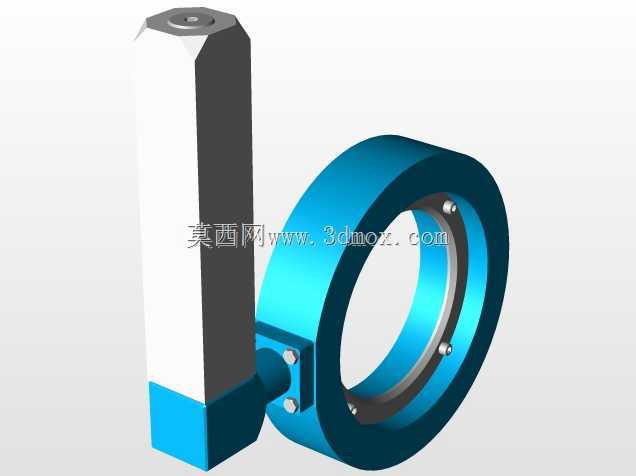

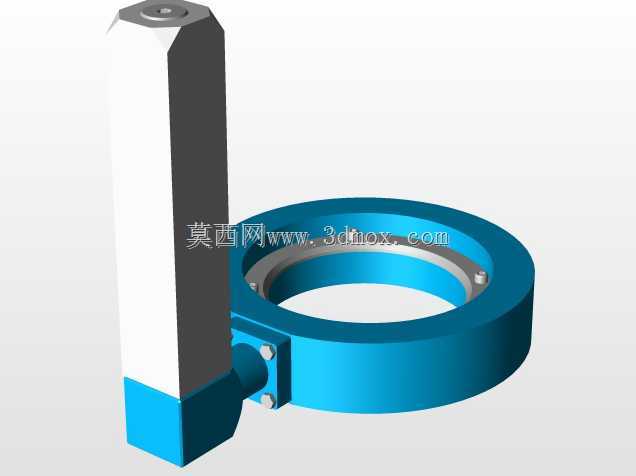

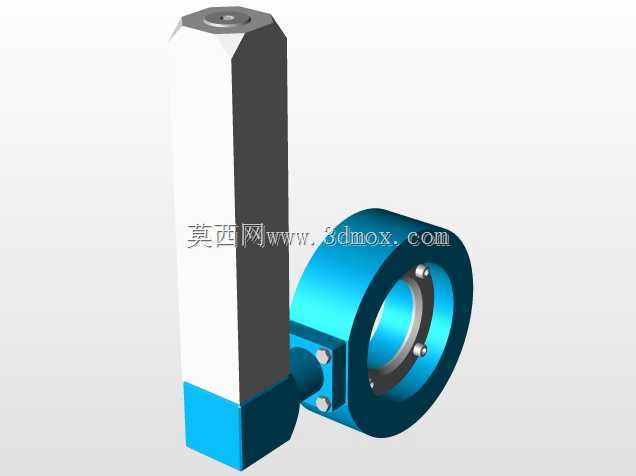

　　这款适配DN40到DN200管径的流量测量装置，主要面向工业循环水系统、给排水管路、中小型水处理设备的流体计量场景，在暖通空调循环管路、工业设备冷却供水、净水处理单元的支管段中，能够直观呈现管内水介质的瞬时流量数值，无需外接供电即可完成就地读数，适合现场无额外供电条件、需要快速掌握管路通流状态的工况使用。从结构设计逻辑来看，装置采用旁通式测量结构，主体的环形过流段直接串接在工艺管路中，不会额外占用过多管路轴向安装空间，环形流道的内壁做了圆弧过渡处理，能够减少介质流经时的局部压损，避免在测量段形成涡流影响计量精度，同时降低流道内杂质卡滞的风险。旁通引出的测量主体为透明锥管结构，锥管内部的浮子会随着介质流速变化上下浮动，

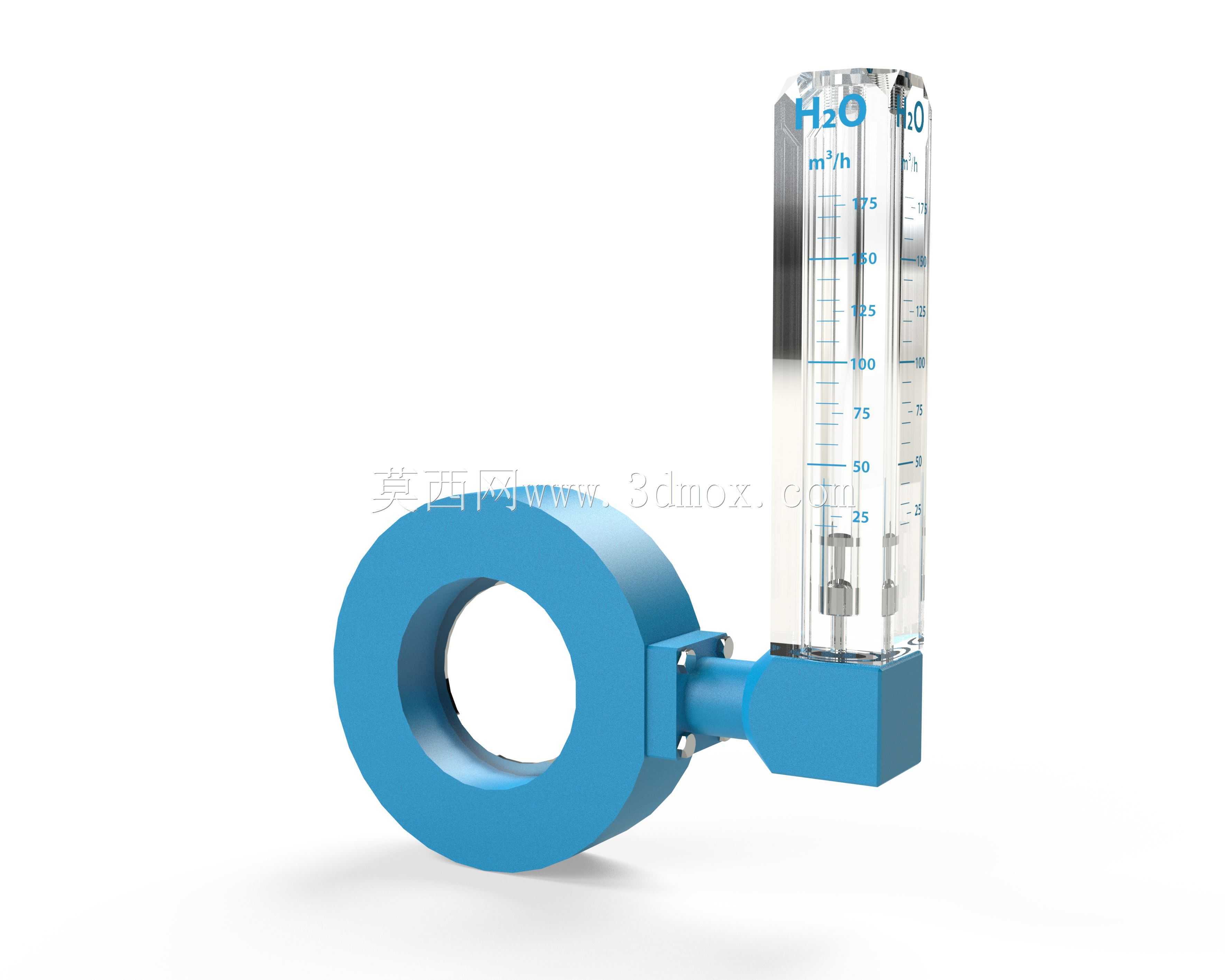

　　锥管外壁直接蚀刻流量刻度，刻度单位对应立方米每小时的工程常用单位，现场运维人员无需换算即可直接读取流量数值，透明管体采用耐冲击的透明工程材质，既能够清晰观察浮子位置，也可以耐受常规工业环境的磕碰与常规水温的介质冲刷。连接部位采用法兰对接式结构，环形过流段的两端接口尺寸完全匹配对应公称通径的管路法兰标准，安装时直接与管路法兰对齐穿入螺栓即可完成固定，不需要额外加工转接配件，旁通测量段与环形过流段的连接位置做了密封结构设计，采用平面压紧加密封圈的密封形式，能够承受常规工业供水系统的工作压力，避免介质渗漏。从安装边界来看，该装置安装时需要保证测量段的锥管处于垂直状态，浮子的上下活动路径不能出现倾斜，否则会导致浮子卡滞或者读数偏差，

　　因此在管路排布时需要预留出测量段的垂直安装空间，同时在装置的上下游需要预留足够的直管段长度，上游侧建议保留不小于5倍管径的直管段，下游侧保留不小于3倍管径的直管段，避免管路弯头、变径、阀门等部件带来的流态紊乱影响测量准确性。在功能设计上，该装置没有复杂的电子元器件，不存在电路老化、信号干扰的问题，日常运维只需要定期观察透明管体是否有积垢、浮子是否活动顺畅即可，不需要复杂的校准操作，适合长期在无人值守的管网点位使用。针对不同管径的适配需求，该配置覆盖了从DN40到DN200的常用中低压供水管道规格，不同通径规格的装置过流环尺寸随管径匹配调整，测量锥管的刻度范围也对应适配不同管径下的常用流量区间，

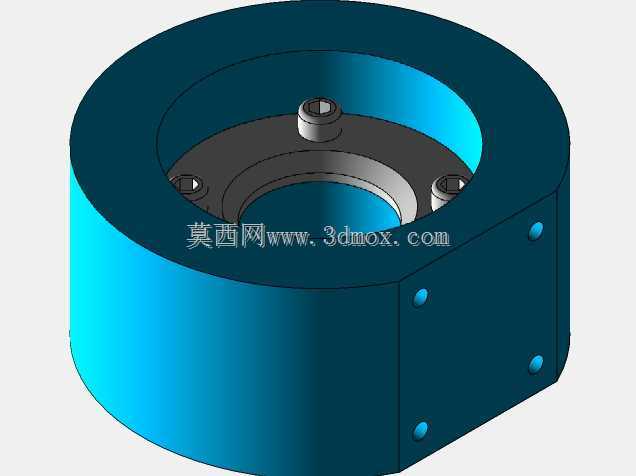

　　确保在常用流量区间内浮子处于锥管的中上部位置，读数精度更高，同时避免小流量时浮子无动作、大流量时浮子顶到锥管顶端无法读数的问题。结构细节上，过流环与旁通座的连接采用螺栓紧固结构，后期如果需要清理测量段或者更换透明锥管，只需要拆开连接螺栓即可完成维护，不需要将整个装置从管路上拆卸下来，能够大幅降低现场维护的工作量。透明锥管的外部没有额外的金属防护壳，是为了最大化读数视野，避免防护结构遮挡刻度，同时锥管的壁厚做了加强处理，能够耐受常规的外力冲击，满足工业现场的安装使用要求。浮子采用密度稳定的非金属材质，不会因为长期浸泡在水中出现锈蚀、密度变化导致的测量漂移，浮子的上下边缘做了倒角处理，减少介质流动时的紊流影响，让浮子升降更平稳，读数时不会出现频繁跳动的情况。在实际选型应用中，该类流量计更适合洁净水介质的流量测量，对于含有大量固体杂质的污水、高粘度流体并不适配，设计时也充分考虑了洁净水工况的使用需求，过流通道内没有狭窄的节流缝隙，常规水中的细小杂质不会造成通道堵塞，能够长期稳定运行。
