便携式可拆装数控雕刻机结构设计

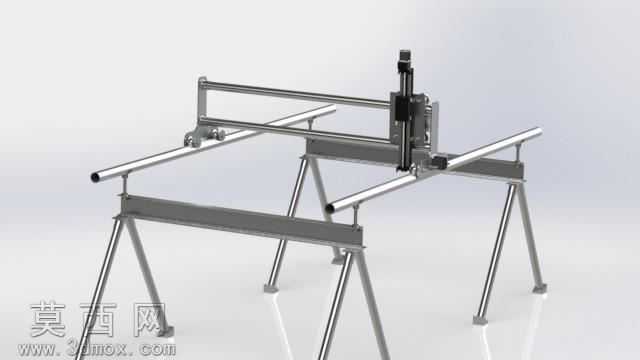

本作品为便携式数控雕刻机的三维建模设计，采用SolidWorks完成全参数化建模与装配验证，建模过程严格遵循机械设计公差规范，对所有运动部件进行了干涉检查，确保各轴运动行程无碰撞、装配关系符合实际加工装配逻辑。模型渲染阶段采用金属哑光材质模拟机架的铝合金型材质感，对光轴导轨赋予镀铬金属材质表现光滑耐磨的表面特性，支架支脚采用防滑橡胶材质增强场景真实感，通过环境光遮蔽效果突出机架的层级结构与装配关系，清晰展现各部件的连接逻辑。结构设计上采用分体式可拆装龙门架构，核心支撑部分采用两根平行圆柱光轴作为X向运动导轨，龙门横梁可沿光轴实现平稳的纵向进给，Z轴主轴滑台搭载线性制动器，采用马克系统D-4X刹车片实现精准的进给锁止，保证雕刻作业时的主轴稳定性。设备配套可快速拆装的三脚支撑支架，无需专用工具即可完成整机的组装与拆卸，拆卸后所有部件可集中收纳，能够通过普通皮卡车辆完成转运，适配户外现场加工、临时点位作业、多场地流动加工的使用需求。设计过程中简化了传统固定式雕刻机的复杂传动护罩结构，省略了冗余的传动皮带外置护壳，将核心功能聚焦于龙门进给、Z轴加工、快速拆装三大核心模块，在保证0.005英寸以内的运动控制精度的前提下，最大限度压缩了设备的整体重量与收纳体积，既能够满足小型木工工件、工艺标牌、软质材料的雕刻加工需求，又解决了传统固定式雕刻机转运困难、场地适配性差的痛点。模型完整还原了各连接部位的紧固件、滑块组件、主轴安装位等细节结构，可直接用于结构验证、加工出图、样机试制的参考依据，所有部件的建模尺寸均符合通用机械加工的工艺标准，具备较高的实际落地参考价值。
