碟形封头阻尼瓦塞尔结构设计

　　在石油化工、食品制药、能源储运等领域的承压容器设计中，封头作为筒体端部的承压封闭部件，其结构合理性直接决定整套设备的运行安全与服役寿命，碟形封头因加工成型难度低、应力分布适配性强，在中低压容器场景中应用占比极高，本次涉及的阻尼瓦塞尔结构，正是针对碟形封头成型与装配环节的阻尼适配需求完成的参数化结构设计。

　　从实际工程应用场景来看，这类带阻尼适配设计的碟形封头，多用于需要缓冲承压波动的罐体端部，比如间歇式反应物料的储罐、存在压力脉冲的流体输送缓冲罐、需要频繁启闭承压腔的制药灭菌设备端盖，区别于普通无阻尼设计的标准封头，该结构在直边段与过渡折边区域做了阻尼适配的尺寸预留，能够在封头与筒体焊接装配后，抵消部分因介质压力波动、温度形变带来的局部应力集中，避免折边区域因长期交变载荷出现疲劳裂纹。

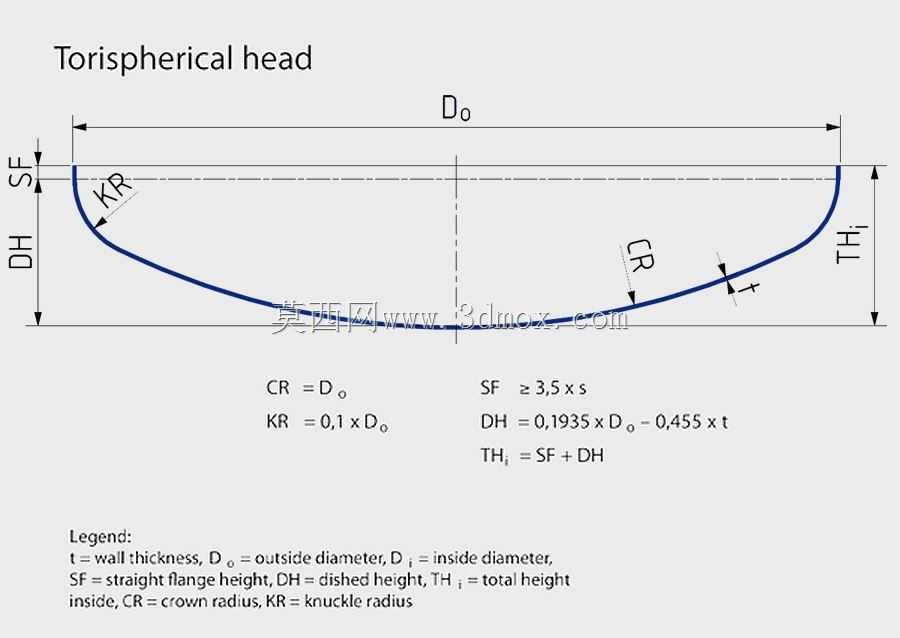

　　在结构功能特性层面，该结构严格遵循碟形封头的几何参数逻辑：球面部分的曲率半径与封头外径保持一致，保证球面区域的薄膜应力均匀分布，不会出现局部曲率突变带来的应力峰值；折边过渡区的转角半径取外径的十分之一，这个取值是工程中经过大量应力测试验证的最优区间，既不会因转角半径过小导致折边处应力陡增，也不会因转角半径过大增加封头的成型拉伸难度，减少冲压过程中壁厚减薄超差的概率。直边段的高度取值满足不小于3.5倍壁厚的工程要求，这个直边段的核心作用有两点：一是为封头与筒体的环向焊接提供足够的装配余量，避免焊接热影响区落在应力集中的折边过渡区域；二是给阻尼结构的安装提供定位基准，直边段的圆柱面公差控制在h12级别，能够保证阻尼适配件与封头外壁的贴合度，避免装配后出现局部间隙导致阻尼效果失效。

　　设计过程中，总高度的参数逻辑是将直边段高度与碟形部分的内凹深度做叠加计算，其中碟形部分的深度取值结合外径与壁厚做线性修正，当壁厚增加时，碟形深度会做对应微调，抵消壁厚带来的内部容积偏差，保证封头装配后罐体的有效容积符合设计预期。从安装边界来看，封头的外径尺寸与对接筒体的外径保持一致，对接处的坡口形式预留为标准V型坡口，能够适配手工电弧焊、氩弧焊等常规焊接工艺，不需要额外做非标坡口加工；封头内壁的曲面过渡顺滑，没有局部凸起或凹陷，能够满足介质无残留的卫生级要求，在食品、制药类罐体应用中，不需要额外做内壁打磨处理就能达到卫生验收标准。

　　从建模逻辑来看，整个结构采用参数化草图驱动，所有几何尺寸都与封头外径、壁厚两个核心参数做关联，当需要适配不同规格的筒体时，只需要修改外径与壁厚的参数值，整个封头的曲面、直边、折边结构就能自动更新，不需要重新绘制草图，能够大幅提升系列化产品的设计效率。在应力校核层面，该结构的折边区域应力集中系数控制在1.1以内，在1.6MPa以下的中低压工况下，不需要额外做补强处理，就能满足GB150压力容器的强度要求，同时阻尼适配的结构设计，能够让封头在承受瞬时压力冲击时，通过折边区域的微量弹性形变抵消部分冲击能量，降低连接焊缝处的载荷冲击，延长整套设备的检修周期。

　　实际生产环节中，该结构的成型工艺适配常规的冷冲压与热压成型，当壁厚小于12mm时可以采用冷冲压一次成型，不需要做中间热处理；当壁厚大于12mm时采用热压成型，成型后折边区域的壁厚减薄率控制在10%以内，符合压力容器部件的成型质量要求。装配环节中，直边段的圆柱面可以直接作为定位基准，与筒体组对时不需要额外做工装定位，就能保证封头与筒体的同轴度控制在2mm以内，大幅降低现场装配的难度，减少组对过程中的校正工作量。
