手柄驱动法兰式蝶阀结构三维设计

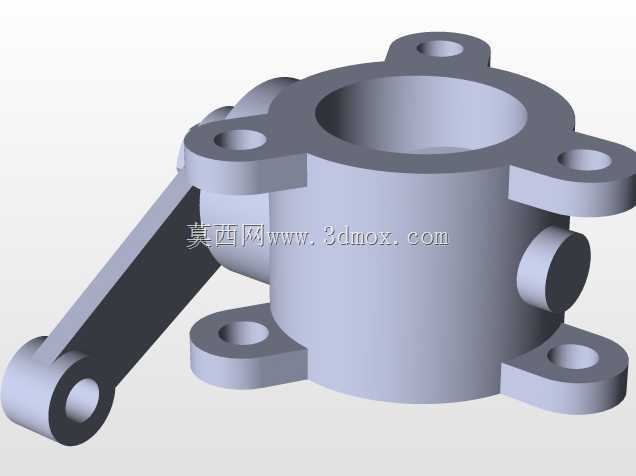

　　在市政给排水、暖通空调、化工流体输送、轻工制程管路系统中，手动法兰蝶阀是应用占比极高的截断与调节类管路元件，这类元件依靠绕阀杆旋转的蝶板完成启闭动作，相比同通径的闸阀、截止阀，结构长度更短、启闭力矩更小、自重更轻，非常适合安装空间局促、需要频繁操作的管路节点。本次呈现的蝶阀结构采用手柄直接驱动的结构形式，没有额外的减速传动机构，操作端直接通过手柄带动阀杆转动，适配低压工况下的快速启闭需求，日常运维时操作人员可直接通过手柄的指向判断蝶板的启闭状态，无需额外加装阀位指示装置，现场识别效率更高。从结构布局来看，阀体采用上下对称的四耳法兰安装结构，四个安装孔沿阀体中心轴线呈90度周向均布，安装时可直接与管路端的配对法兰通过螺栓紧固，

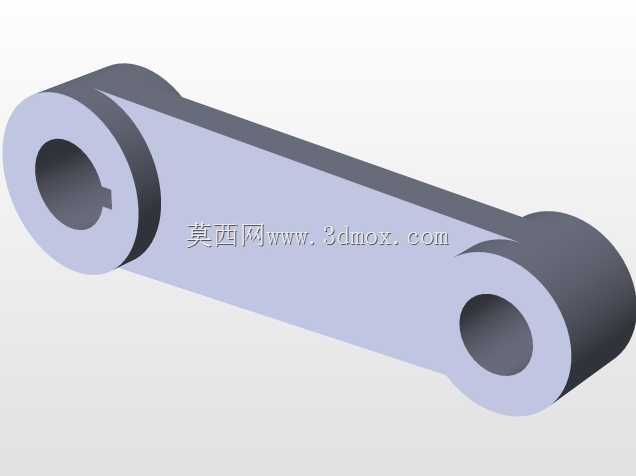

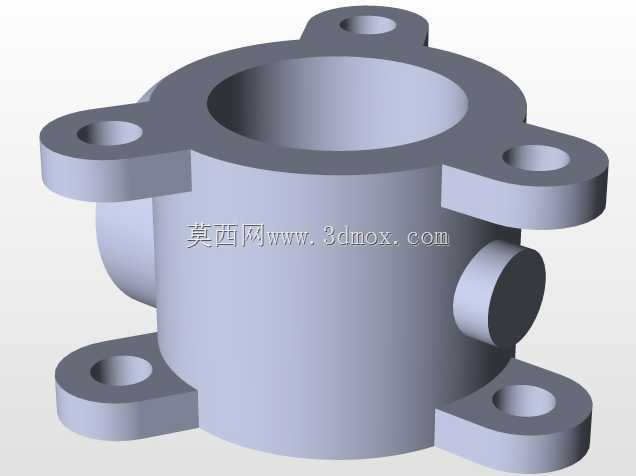

　　密封面贴合后可承受常规低压管路的工作压力，法兰耳的厚度经过结构校核，在螺栓预紧力作用下不会出现局部翘曲变形，同时法兰耳与阀体主体采用一体化铸造成型，没有额外的焊接拼接结构，避免了焊缝处的应力集中与渗漏风险。阀体的中腔为直通式流道，蝶板采用中线式结构设计，蝶板的旋转中心与流道中心、阀杆轴线完全重合，启闭过程中蝶板沿中心旋转，不会对密封面造成持续的摩擦刮蹭，有效延长密封件的使用寿命，同时中线结构的流阻系数更低，全开状态下蝶板与流道方向平行，对流体的扰流作用极小，管路输送过程中的压损可以控制在很低的水平，适合输送水、低压蒸汽、无强腐蚀性的洁净流体。驱动端的手柄采用杠杆式结构，手柄长度经过力矩匹配设计，

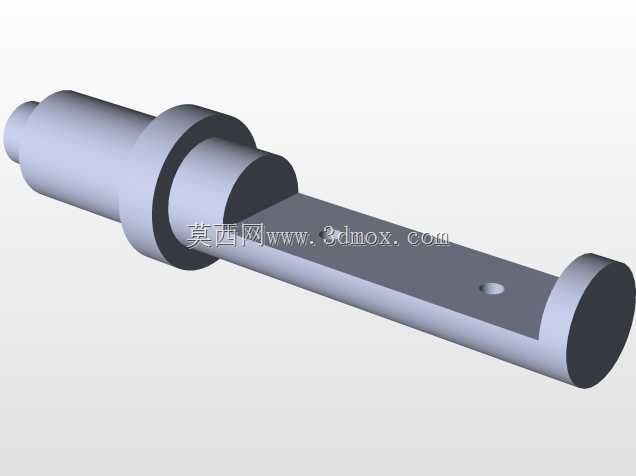

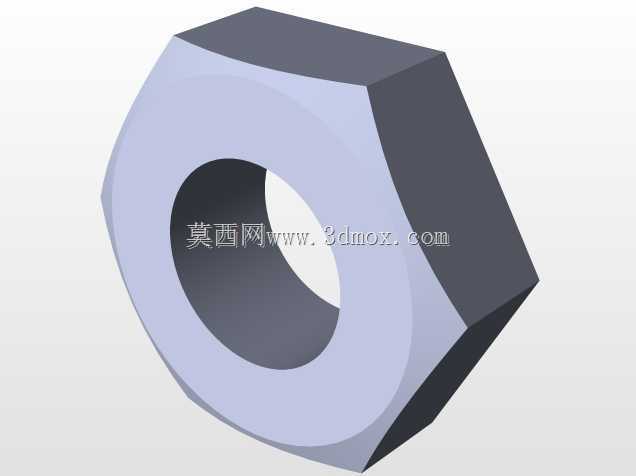

　　操作人员仅需施加较小的握持力即可克服阀杆与填料间的摩擦力、蝶板两侧的流体压差阻力，完成0到90度的启闭动作，手柄末端的铰接孔可用于加装锁具，在管路检修或者工艺锁定状态下，可通过挂锁将手柄固定在全开或者全关位置，防止误操作引发的生产安全事故。阀杆与阀体的配合部位采用填料密封结构，可通过压盖调整填料的压缩量，长期使用出现微量渗漏时无需拆解阀体，仅需紧固压盖螺栓即可补偿填料的磨损量，大幅降低现场运维的工作量。从安装边界来看，这款蝶阀的结构长度符合常规中线蝶阀的安装尺寸规范，可直接替换同通径的现有老旧蝶阀，无需对现有管路进行切割改道，法兰安装孔的孔距、孔径匹配通用法兰标准，现场安装时不需要定制专用的配对法兰，通用的管路法兰即可完成适配。

　　设计过程中重点校核了几个关键受力部位：一是法兰耳在螺栓预紧力与管路内压共同作用下的结构强度，避免安装后法兰耳出现开裂；二是阀杆与蝶板连接部位的抗扭强度，确保在最大操作力矩下连接部位不会出现塑性变形；三是手柄的抗弯强度，避免操作人员施加过大操作力时手柄出现弯折。整个结构没有冗余的复杂零件，全部零件均可通过常规的铸造、机加工工艺完成生产，零件的加工精度要求适中，不需要特殊的专用加工设备，量产阶段的制造成本可控，非常适合批量应用在民用建筑、普通工业制程的低压管路系统中。在实际选型应用时，这款蝶阀更适合工作压力不超过1.6MPa、工作温度在常规密封件耐受范围内的管路场景，不适合用于输送含大量硬质颗粒的流体介质，避免颗粒卡滞蝶板与密封面的配合间隙，造成启闭卡涩或者密封失效。日常维护时仅需定期检查填料部位的渗漏情况、手柄的转动灵活性，不需要对阀体内部进行频繁拆解，整体运维成本远高于同通径的其他截断阀类。
