三位七段数码显示模块结构设计

　　在工业控制终端、小型计数设备、嵌入式开发板的显示单元选型中，三位七段LED数码管是应用频次极高的显示部件，这类器件不需要复杂的驱动协议，通过段选与位选信号的组合就能完成0-9数字及部分自定义字符的显示，适配各类低成本、高可靠性的数字显示场景。从结构设计角度看，这款三位七段显示模块采用一体化塑封外壳，外壳选用深色调耐高温工程塑料注塑成型，一方面可以遮挡内部PCB走线与发光芯片的杂散光，提升显示段码的对比度，另一方面也能为内部的发光晶粒、绑定金线提供物理防护，避免生产组装过程中的磕碰损伤，同时隔绝日常使用环境中的潮气、粉尘侵入，提升器件在复杂工业现场的使用寿命。

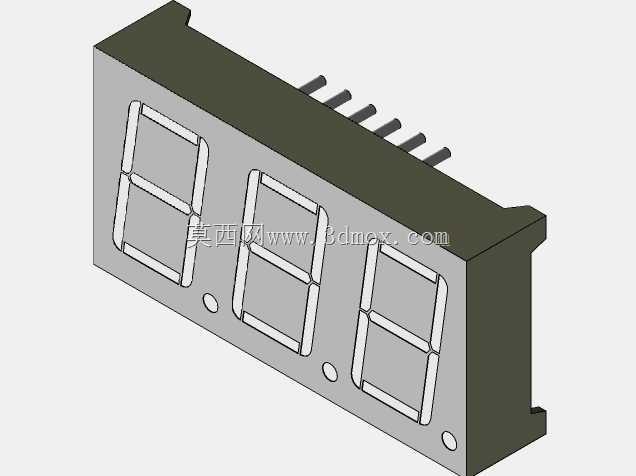

　　模块的显示面采用三位等间距排布的七段字段设计，每一位数字由七个独立的长条形发光段组成，相邻位之间设置了独立的圆形小数点发光点，可根据显示需求点亮对应小数点，实现整数与小数位的区分，满足电压、电流、计数、温度等不同物理量的数值显示需求。显示面的透光面罩采用半透明磨砂材质，既可以让内部LED发出的光线均匀透出，避免出现亮斑或暗区，又能在非点亮状态下遮挡内部段码结构，保持器件外观的整体性。模块背部引出的直插式排针采用标准2.54mm间距设计，排针长度与直径符合通用波峰焊工艺要求，可直接插接在标准万用板或定制PCB的对应焊盘上，不需要额外设计转接结构，大幅降低了硬件开发阶段的结构适配工作量。

　　在安装边界设计上，这款数码管模块的外壳侧边设置了定位凸台与卡扣结构，可直接卡入设备面板的对应开孔中，不需要额外打螺丝固定，面板开孔尺寸可根据模块外轮廓的长宽尺寸预留0.1-0.2mm的装配间隙，既能保证模块安装后不会出现松动晃动，又能避免过盈配合导致的外壳变形压迫内部发光芯片。模块的整体厚度控制在适配多数薄型设备面板的范围内，安装后显示面与设备面板基本齐平，不会出现突出过多或凹陷过深的问题，兼顾了显示效果与设备外观的整体性。

　　从实际应用的适配性来看，这类三位七段数码管常被用在小型温控器、计数器、电源模块、电动车仪表盘、小型检测仪器的显示单元中，相比液晶显示模块，它的发光亮度更高，可在强光环境下清晰辨识显示内容，同时响应速度快，没有液晶显示的拖影问题，工作温度范围更宽，可在零下二十摄氏度到六十摄氏度的环境中稳定工作，适配户外设备、工业车间等温差较大的使用场景。在结构建模过程中，需要重点把控段码位置的精度，每一段发光条的位置、尺寸偏差需要控制在0.05mm以内，否则点亮后会出现段码错位、显示数字变形的问题；排针的位置度公差同样需要严格控制，避免出现插装时排针对不准焊盘的问题；外壳的分模线需要设置在器件的侧面非显示区域，避免分模线出现在显示面影响外观与显示效果。

　　设计过程中还需要考虑器件的焊接兼容性，排针的根部与塑封外壳之间预留了足够的焊接避让空间，波峰焊时的高温不会直接传导到塑封外壳上，避免外壳受热变形。显示面罩与外壳的配合采用超声波焊接工艺，配合面设计了三角形的焊接导能筋，焊接后结合牢固，不会出现面罩脱落的问题，同时结合面的缝隙控制在0.02mm以内，可有效阻挡助焊剂、清洗液渗入器件内部。三位数码管的位间距经过优化，既不会因为间距过小导致数字辨识困难，也不会因为间距过大占用过多的面板空间，适配多数小型设备的面板布局需求，在有限的安装空间内实现清晰的三位数字显示功能。
