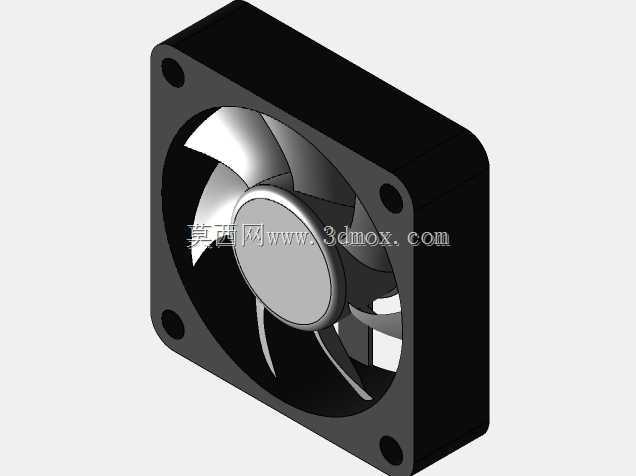

35×35×10规格轴流冷却散热风扇结构

　　在紧凑型电子设备、小型工控模组、嵌入式硬件的热管理设计中，小尺寸轴流冷却风扇是最常用的主动风冷部件，本次呈现的35×35×10规格冷却风扇，正是针对狭小安装空间的散热需求开发的结构方案。这类小尺寸风扇的应用场景覆盖极广，从桌面级迷你主机的主板辅助散热、工业PLC模块的柜内通风、车载小型电子单元的温度控制，到3D打印机挤出头周边的散热、小型电源模块的风冷循环，都能见到同规格产品的身影，其核心作用是通过定向气流带走发热元件表面累积的热量，避免元器件因工作温度超出阈值出现性能衰减、寿命缩短甚至热击穿故障。

　　从结构设计逻辑来看，该风扇采用方形外框搭配中心轮毂加弧形叶片的经典轴流布局，外框四个角预留的安装孔位完全适配行业通用的安装孔距标准，设计阶段就充分考虑了安装兼容性，工程师在做设备结构堆叠时，不需要额外定制转接件，直接使用标准螺丝即可完成固定，能有效缩短产品开发的结构适配周期。外框厚度控制在10mm，属于超薄型小尺寸风扇范畴，对于内部空间寸土寸金的紧凑型设备而言，这个厚度尺寸可以大幅降低对设备内部Z轴空间的占用，给PCB板走线、其他元器件排布留出更多余量，避免出现结构干涉问题。

　　叶片的曲面设计是这类风扇性能输出的核心，该方案的叶片采用后掠式弧形曲面，每一片叶片的扭角从叶根到叶缘做了连续渐变处理，这种设计一方面可以在相同转速下提升气流的轴向推送效率，降低叶片旋转过程中产生的紊流噪音，另一方面也能优化叶片的应力分布，减少长期高速旋转下的叶片形变风险。中心轮毂的尺寸经过匹配性设计，既能够容纳内部的转子、轴承结构，也不会过度遮挡有效通风面积，在有限的外框尺寸内尽可能扩大气流通过的截面，提升单位时间内的通风量。

　　做设备选型时，工程师首先需要确认的就是安装边界条件，这款风扇的外形长宽均为35mm，安装孔的中心距、孔径都符合行业通用规范，安装时需要注意在风扇进出风侧预留不小于5mm的通风间隙，避免贴壁安装导致气流受阻，影响散热效果。在实际功能实现上，这类风扇通常搭配温控电路使用，可根据监测点的温度动态调整转速，在低负载工况下降低转速减少运行噪音，高负载工况下提升转速强化散热能力，平衡散热效果与运行噪音、使用寿命之间的关系。

　　从结构建模的细节来看，该模型完整还原了外框的加强筋结构、叶片的曲面弧度、安装孔的倒角细节，没有做过度的结构简化，结构工程师在做整机装配仿真时，可以直接导入模型做干涉检查、风道仿真分析，不需要再对模型做二次修补。外框边缘做了微小的圆角处理，既可以避免安装时锐边划伤操作人员，也能减少注塑生产过程中的应力集中问题，提升成品的结构强度。这类小尺寸风扇的供电通常采用标准插针接口，建模时也预留了接口的安装位置，方便工程师在做整机布线时规划线路走向，避免线材与旋转的叶片发生剐蹭。

　　在工业现场的柜内散热场景中，这类小风扇常被安装在控制柜的通风口位置，配合防尘网形成定向的通风风道，将柜内变频器、继电器等元件工作产生的热量及时排出柜外，避免柜内出现局部热点。在消费电子类产品中，这类风扇的静音特性是选型的重要考量，因此叶片的动平衡设计也十分关键，模型对应的结构在叶片成型后可通过微量削切调整动平衡精度，降低高速旋转时的振动，进一步控制运行噪音。不同于大尺寸工业风机，这类微型轴流风扇的结构设计更注重尺寸精度与安装兼容性，每一处尺寸公差都需要严格控制，否则会出现安装孔位错位、风扇与周边结构剐蹭的问题，建模过程中对安装孔位、外框轮廓的尺寸做了精准约束，完全符合量产加工的尺寸公差要求，可直接作为结构设计的参考依据，帮助工程师快速完成散热方案的结构适配。
