四路接线端子连接器结构设计

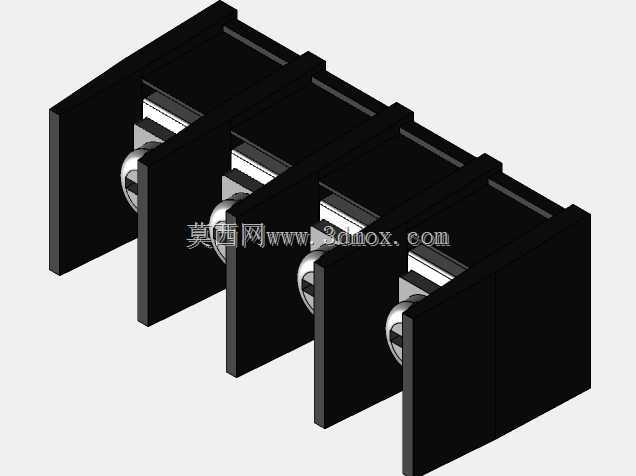

　　这款四路连接器主要面向低压配电、工业控制柜内部的导线接驳场景，在自动化生产线的信号回路、小功率动力回路中应用十分广泛，能够在设备布线阶段快速完成多组导线的可靠对接，减少现场接线的冗余操作，也便于后期设备维护时的线路拆解与复测。从结构设计来看，整体采用模块化并排布局，单路端子单元之间设置了等厚度的绝缘隔挡，隔挡高度完全覆盖金属导电件的外露区域，避免相邻回路之间出现爬电、短接的风险，每个单元的绝缘基座采用卡槽拼接结构，可根据实际回路数量灵活增减单元数，本次呈现的四路配置是工业现场应用占比较高的规格，适配多数小型控制柜的接线需求。金属导电部分采用内嵌式设计，接线端的压线结构完全藏于绝缘基座内部，外部仅露出操作对应的螺丝孔位，

　　接线时将剥除绝缘层的导线端头插入接线孔，拧紧压线螺丝即可完成导线与导电件的紧密压合，压合面设计有防滑齿纹，能够增大与导线线芯的接触摩擦力，避免设备运行过程中受振动影响出现导线松脱、接触电阻增大的问题。安装边界方面，整体为长方体规整结构，底部预留了标准导轨卡槽，可直接卡装在电气柜内通用的DIN导轨上，不需要额外打孔固定，安装时的相邻间距预留了接线操作空间，单路单元的宽度经过优化，在保证绝缘距离满足低压电气规范的前提下尽可能压缩整体宽度，四路并排后的总宽度适配常规柜内的安装空间，不会占用过多柜内布线区域。从实际使用的角度出发，绝缘外壳的边角全部做了圆角过渡处理，避免安装接线过程中划伤操作人员手部，

　　外壳材质选用具备一定阻燃性能的绝缘工程塑料，能够在回路出现短时过载升温时延缓燃烧蔓延，满足电气设备的安全使用要求。在进行三维结构设计时，首先要确定单路端子的导电件通流能力对应的截面尺寸，根据常用的2.5平方毫米导线接驳需求，反推导电件的厚度与宽度，保证额定载流量下的温升在标准允许范围内；其次要验证绝缘隔挡的爬电距离，不同电位的导电件之间的绝缘路径长度需要符合低压电器的安全规范，避免潮湿环境下出现绝缘击穿；还要考虑压线螺丝的行程空间，保证螺丝拧至最紧位置时不会顶穿绝缘基座，拧至最松位置时也不会从基座上脱落，减少现场安装时的零件遗失风险。另外，相邻端子之间的拼接卡扣需要设计合理的过盈量，拼接后既不会出现松动错位，

　　也能在需要拆分单元时徒手即可完成拆解，不需要借助额外工具。接线孔的入口处设计有喇叭口导向结构，导线插入时不需要精准对准孔位，顺着喇叭口即可顺利插入接线腔，降低现场接线的操作难度，尤其是在柜内光线不足、操作空间狭窄的场景下，这种导向结构能够大幅提升接线效率。金属导电件的表面做了镀覆处理，提升抗氧化能力，长期使用后也不会因为氧化层堆积导致接触电阻上升，减少回路发热的隐患。整体结构没有多余的复杂造型，所有结构特征都服务于接线可靠性、安装便捷性与使用安全性，没有冗余的装饰性设计，完全贴合工业电气配件的实用化设计逻辑，在进行三维建模时，各零件的配合公差需要结合常用工程塑料的成型收缩率设置，保证注塑生产后的零件能够顺利拼接组装，不会出现过紧无法装配或者过松松脱的问题，导轨卡槽的尺寸需要严格匹配通用DIN导轨的截面尺寸，保证卡装后能够沿导轨顺畅滑动调整位置，同时卡装到位后不会因为柜体振动出现移位。
