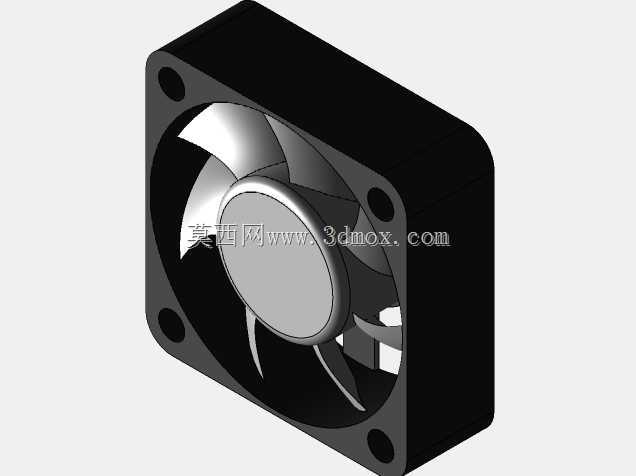

30x30x10规格小型轴流散热冷却风扇

　　在紧凑型电子设备、小型工控模组、嵌入式硬件的散热设计场景中，小尺寸轴流冷却风扇是解决局部积热问题的核心风冷部件，本次涉及的30x30x10规格冷却风扇，是小空间散热方案里应用频次极高的一款标准件类三维设计成果。从实际工程选型的角度看，这类小尺寸风扇的安装边界极其严苛，30mm的正方形外框边长，10mm的整体厚度，决定了它只能被布置在设备内部预留间隙极小的位置，比如迷你工控机的侧壁通风位、小型电源模块的旁侧、嵌入式开发板的散热鳍片对位处，甚至是部分便携式检测仪器的内部风道节点，但凡安装空间的长宽预留量低于32mm、深度间隙小于12mm，常规的40mm规格风扇就无法装入，这时候30x30x10的尺寸优势就会完全体现出来。

　　从功能特性上看，这款轴流结构的冷却风扇采用直吹式风道设计，扇叶的曲面倾角经过匹配小尺寸电机扭矩特性的调校，在10mm的有限轴向厚度里，扇叶的有效做功面积被尽可能放大，外框四个角预留的标准安装孔位，孔位中心距遵循小尺寸风扇的通用安装规范，不需要额外设计转接支架就能直接通过自攻螺丝或者减震胶钉固定在设备壳体或者散热模组上。很多结构设计新手在做小设备散热布局时，容易忽略风扇的出线位预留，这款模型的外框侧边预留了标准的走线槽位空间，建模时已经把出线位的凸起结构做了还原，在做装配干涉检查时，能直接模拟实际走线的空间占用，避免后期打样后出现线材被壳体挤压、扇叶刮擦线材的问题。

　　设计思路层面，这款风扇的三维建模完全遵循实物的装配逻辑拆分结构：外框部分做了均匀的壁厚处理，四个安装孔位做了沉台设计，既保证安装时螺丝头不会突出外框平面影响装配贴合度，也能避免孔位处壁厚过薄导致安装时出现开裂；扇叶部分和中心的电机转子位做了一体化的结构还原，中心的圆形轴盖部分做了微凸的弧面处理，既符合实物的外观特征，也能在做流体仿真时还原轴盖处的气流扰流情况，不会因为模型过度简化导致仿真结果出现偏差。很多工程师在做散热仿真时，如果使用过度简化的风扇模型，往往会忽略扇叶和外框之间的径向间隙，这款模型里扇叶边缘和外框内壁的间隙严格按照实物的装配公差做了还原，间隙值控制在小尺寸风扇的合理范围内，既不会因为间隙过大导致气流回流损失风压，也不会因为间隙过小出现扇叶擦碰外框的装配问题。

　　从实际应用的延伸场景看，这款小尺寸风扇除了常规的电子设备散热，还能被用在小型3D打印机的喷头散热位、迷你LED灯具的驱动模块散热、甚至是部分小型车载电子模组的通风散热场景里。在做整机的风道设计时，这款风扇的出风方向可以根据装配需求做正向或者反向的调整，模型本身的结构对称性较好，只需要调整安装方向就能实现吹风或者抽风的风道切换，不需要额外修改模型结构。在做装配设计时，还要注意风扇的进风侧需要预留至少3mm的无遮挡空间，避免进风受阻导致风量衰减，出风侧如果对接散热鳍片，鳍片的间距要和风扇的风压特性匹配，这款10mm厚度的小风扇风压相对有限，鳍片间距不宜过密，否则会导致风阻过大，实际通风量达不到设计预期。

　　很多三维建模从业者在绘制这类标准散热部件时，容易把外框的边角做直角处理，实际上实物的外框边角都做了微小的倒角，既避免安装时划手，也能减少注塑生产时的应力集中，这款模型里的边角倒角、安装孔位的倒角、扇叶边缘的圆角都做了准确还原，不管是用来做装配干涉检查、产品渲染展示，还是用来做散热仿真的流体域建模，都能直接使用，不需要再做额外的结构修正。对于设备选型的工程师来说，拿到这个模型可以直接导入到自己的整机装配体里，提前核对安装空间、孔位对位、周边部件的干涉情况，不用等拿到实物样品再做尺寸测量，能大幅缩短前期的方案验证周期，尤其是在做紧凑型设备的结构堆叠设计时，每一个毫米的空间都需要精准核算，准确的风扇三维模型能帮工程师提前规避很多后期装配才会暴露的空间冲突问题。
