业余设计工业SCARA水平关节机械臂结构

　　在3C电子装配、小型零部件分拣、精密点胶这类需要高速平面作业的产线场景里，SCARA机械臂的应用占比一直居高不下，这类设备凭借水平方向的高自由度、垂直方向的刚性定位特性，刚好适配平面内快速移载、垂直方向精准压装或作业的工况，相比多关节六轴机器人，它在平面作业场景下的速度更快、重复定位精度更稳，结构复杂度也更低，更适合中小型产线的轻量化改造需求。

　　这套机械臂的结构设计从关节传动的选型逻辑出发，大臂回转关节采用法兰式安装结构，从配套的安装尺寸表可以看到，关节安装基准面的螺栓孔采用圆周均布设计，油孔与定位销孔的位置做了错位排布，避免装配时出现干涉，同时给关节内部的谐波减速器预留了足够的安装空间，保证传动刚性的同时，也给后续的维护预留了操作空间。小臂的回转关节同样采用同轴心的传动布局，关节处的轴端设计了螺纹锁紧结构，配合轴肩定位，能抵消高速回转时产生的轴向窜动，保证末端执行器的定位精度不会因为长期高速运行出现偏移。

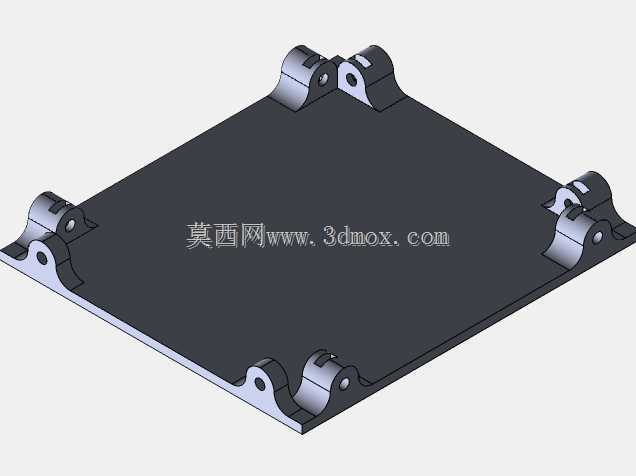

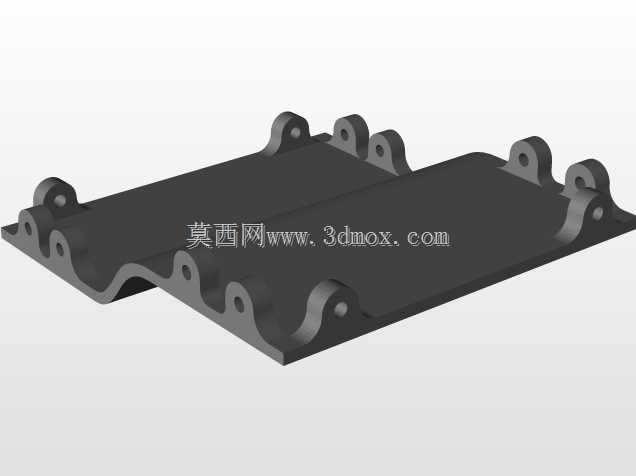

　　从安装边界来看，整套机械臂的底座安装孔位适配常见的铝型材工作台台面尺寸，不需要额外做复杂的转接板设计，安装时只需要按照尺寸表标注的孔位打沉头孔，用内六角螺栓锁紧即可，底座的高度尺寸控制在常规设备安装的安全范围内，不会和产线上方的输送线、料架产生空间干涉。臂展的长度覆盖了常见的小型工作站作业半径，从底座中心到末端法兰的最大作业范围，刚好覆盖单人工位的上下料区间，不需要额外拓展外部轴就能完成单工位内的取放、装配、点胶全流程作业。

　　设计过程中针对关节的负载参数做了匹配校核，从额定载荷表的参数来看，不同臂段的负载能力做了梯度划分，大臂关节承担整机的主要回转负载，选用的轴承额定动载荷能覆盖日常作业的冲击负载，小臂关节侧重末端的快速响应，选用的轻量化传动件能降低回转惯量，提升启停阶段的响应速度，末端法兰的安装接口采用标准的工业机械臂接口尺寸，能直接适配市面上常见的气动夹爪、点胶阀、吸盘模组等末端执行器，不需要额外做转接法兰的定制，降低了终端用户的改造成本。

　　在结构细节上，臂体的走线采用内部中空走线设计，所有的伺服电机线缆、气管都从臂体内部的空腔穿过，外部没有裸露的管线，既避免了高速运行时管线剐蹭周边设备的风险，也能减少管线长期弯折造成的老化破损，延长设备的维护周期。关节处的密封结构采用迷宫式密封配合密封圈，能阻挡车间内的粉尘、切削液雾气进入关节内部，保护内部的减速器和轴承，适配普通机加工车间、电子组装车间的常规生产环境，不需要额外做整机的防护外壳就能满足日常使用需求。

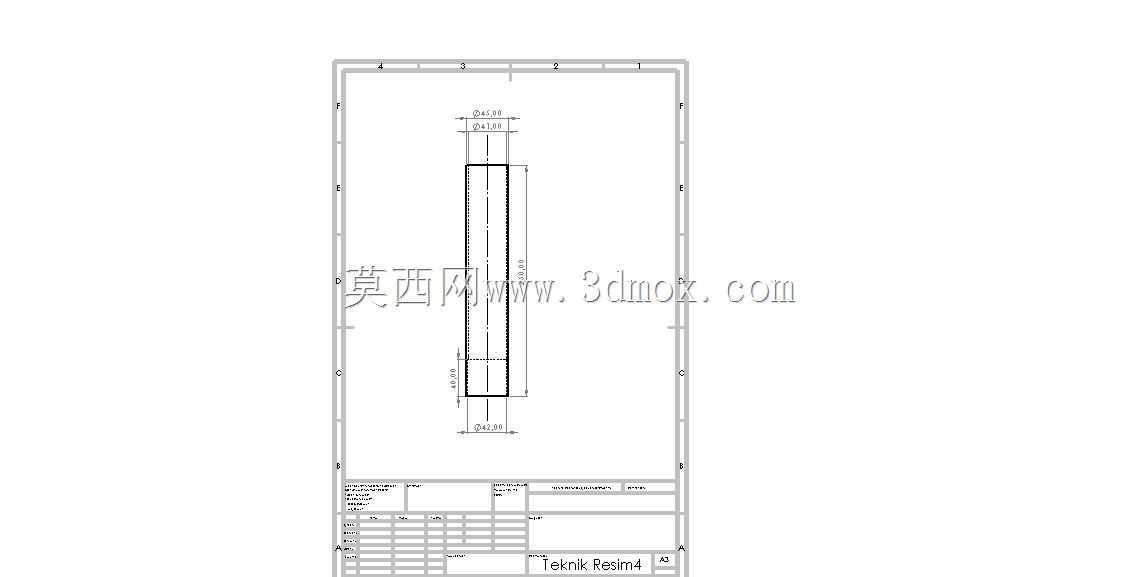

　　这套结构的设计逻辑没有追求过高的参数冗余，而是针对业余场景下的加工、装配可行性做了优化，所有的零件加工精度要求都适配常规的数控铣、车削加工能力，没有需要特殊工艺加工的异形结构，普通的机械加工门店就能完成所有零件的加工，装配时不需要专用的工装夹具，按照装配图纸的定位台阶就能完成各关节的同轴度校准，降低了制作门槛，同时核心的传动参数、安装尺寸都和工业级SCARA机械臂保持一致，能满足小型工作站的实际作业需求，不管是用来做教学演示、小型产线的自动化改造，还是作为机械结构设计的练手项目，都有足够的参考价值。

　　末端的执行器安装面做了定位销孔设计，更换末端工具时能快速完成定位，不需要反复校准工具坐标系，减少换型调试的时间，关节处的限位结构采用硬限位配合软限位的双重设计，硬限位块安装在臂体的回转极限位置，能避免程序出错时臂体超程碰撞周边设备，软限位的参数可以根据实际的工作站布局调整，灵活适配不同大小的作业空间。整套臂体的重量做了轻量化优化，臂段采用铝合金材质，在保证结构刚性的前提下降低了运动惯量，让关节电机的负载率控制在合理区间，延长电机和减速器的使用寿命。
