Maxon齿轮减速电机安装固定支座

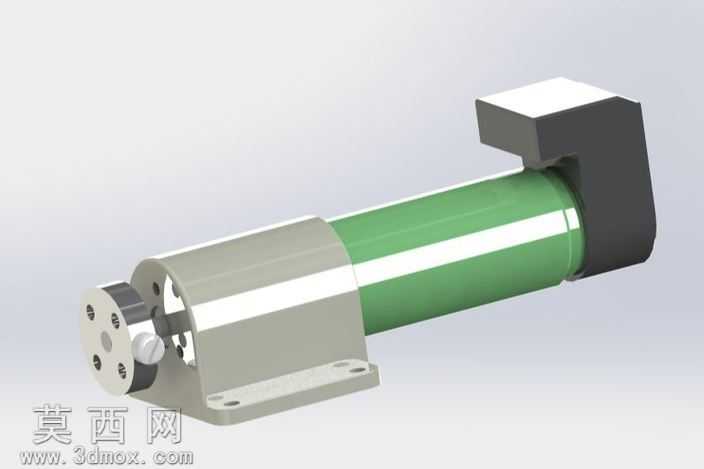

本模型为适配Maxon齿轮减速电机设计的专用安装装载支座，采用SolidWorks2012完成全参数化三维建模，建模过程严格遵循机械设计基准统一原则，以支座底部安装面为第一设计基准，电机同轴容纳腔的中心轴线为第二设计基准，确保各结构尺寸的形位公差符合装配要求。模型整体采用一体化结构设计，主体为带法兰安装边的筒状容纳结构，底部延伸出带两个对称安装孔的固定支脚，支脚与筒体衔接处做了平滑过渡的加强筋结构，可有效降低装配使用过程中的应力集中问题，提升支座整体结构强度。建模阶段对容纳腔内壁做了适配电机外壳的公差预留设计，针对M2.5规格的电机安装螺丝孔位做了精准的位置定位，同时预留了直径3.1毫米的机器人装配固定孔，可直接将装载了减速电机的支座整体固定到机器人主体结构上，无需二次打孔调整。渲染阶段采用哑光工程塑料材质模拟支座实际加工材质，通过环境光遮蔽效果清晰呈现容纳腔内部的定位凸台、螺丝孔位等细节结构，多角度渲染视图可完整展示支座的外部轮廓、安装孔位分布、腔体内部结构，方便使用者快速核对装配尺寸。设计思路围绕机器人单行电机的紧凑安装需求展开，摒弃了冗余的外部结构，在保证结构强度的前提下尽可能缩小支座整体体积，适配小型机器人内部有限的安装空间，筒状腔体可对减速电机外壳形成周向包裹防护，避免运行过程中受外力磕碰损坏，底部支脚的对称孔位设计可保证安装后电机轴线与机器人安装面平行，确保动力输出的同轴度，减少运行过程中的振动损耗。模型同时导出了STEP、IGES、STL等通用三维格式，可适配多数主流三维设计软件直接打开编辑，也可直接导入切片软件用于3D打印制作实物样件，完成快速装配验证。
