真空系统FSGA型气动吸入式吸盘结构

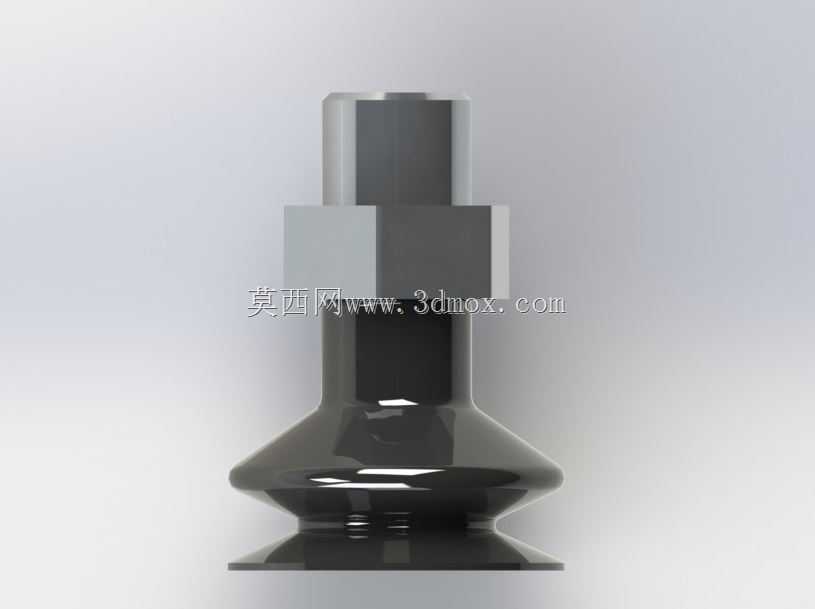

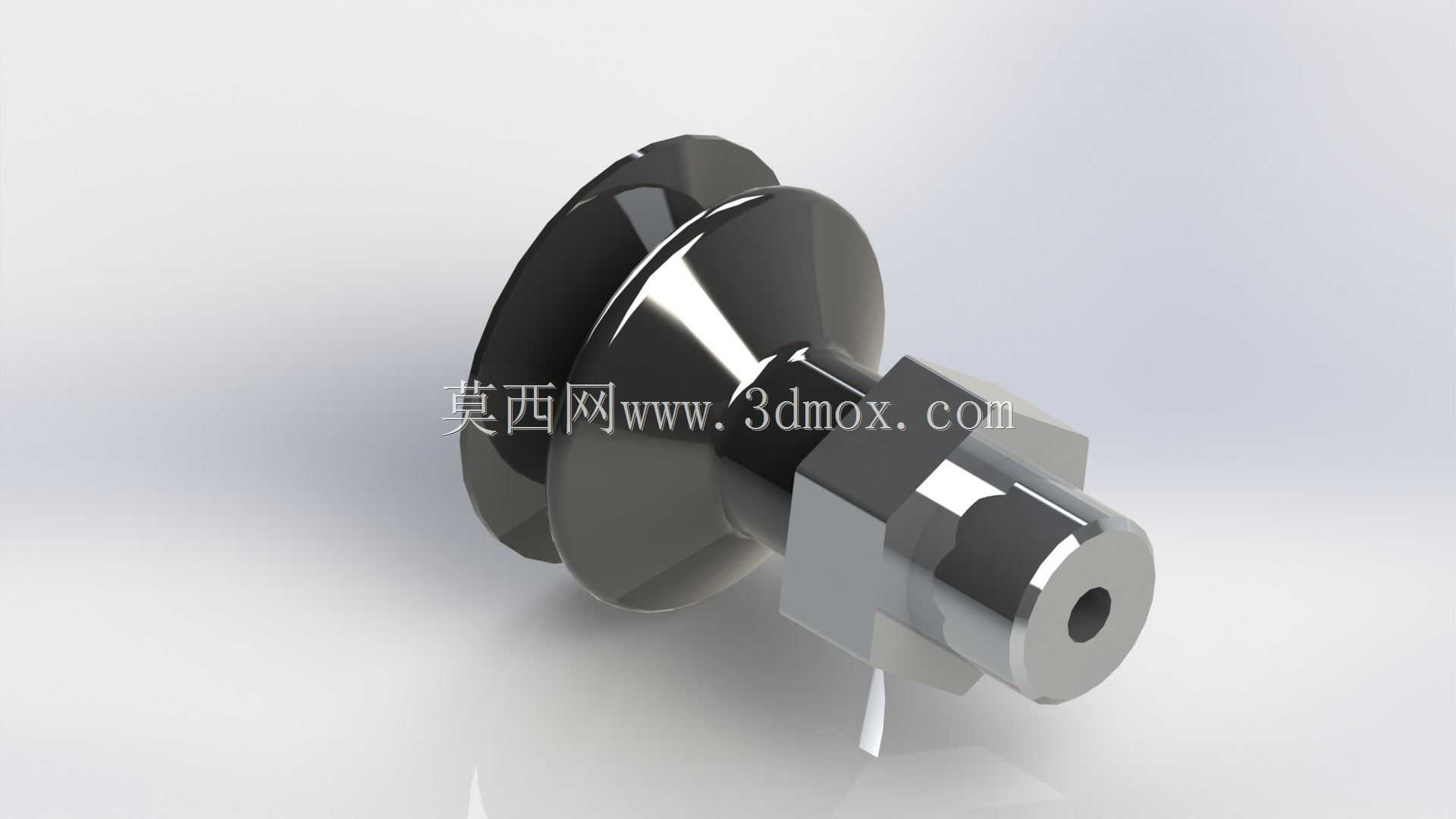

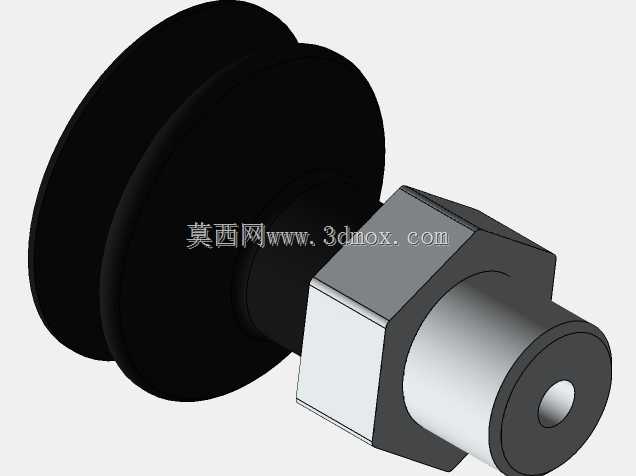

　　在轻工包装、电子元器件分拣、薄型工件上下料这类涉及负压拾取的自动化工位上，这类小型真空吸嘴是整套负压执行端最容易被忽略但直接决定拾取稳定性的核心零件，很多现场调试时出现的掉件、吸痕、密封失效问题，追根溯源往往是吸嘴选型或安装匹配没做到位。这款FSGA结构的吸嘴，整体采用一体化的金属基座搭配密封吸盘的组合结构，区别于全橡胶直装式吸嘴，金属基座的存在让整个吸嘴的安装刚性大幅提升，在高速往复移动的拾取工位上，不会因为基座形变导致吸嘴偏斜，进而出现密封面贴合不全的负压泄漏问题。从安装边界来看，这款吸嘴的连接端采用G1/8规格的外螺纹接口，适配市面上绝大多数标准真空发生器的快插接头、金属连接杆，不需要额外做转接件加工，

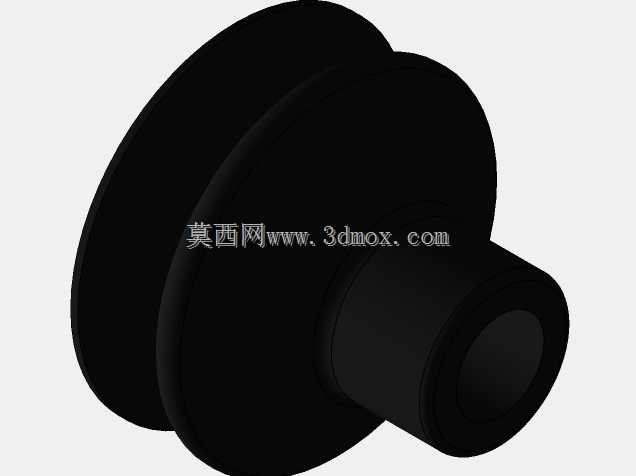

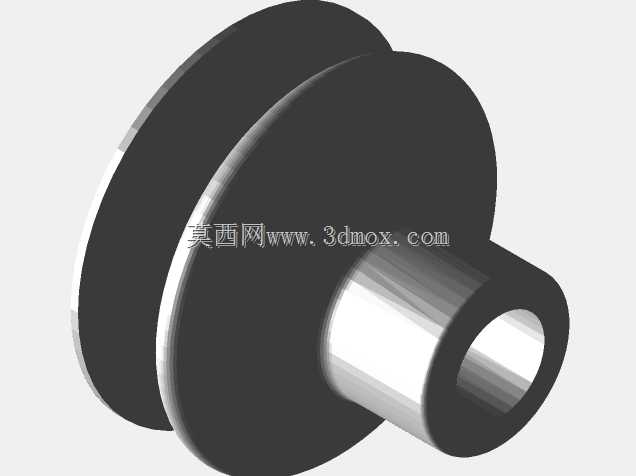

　　现场更换时可以直接替换同规格的老旧吸嘴，不用重新调整安装支架的孔位。尺寸参数上，吸盘端的有效接触直径为22.5mm，整个吸嘴从安装螺纹端面到吸盘贴合面的总高度为24.2mm，中心负压通孔的通径为3mm，这个通径设计平衡了负压响应速度和抗堵塞能力——如果通径过小，拾取带细微粉尘的工件时很容易被碎屑堵死通孔，导致负压建立失败；通径过大则会增加负压耗气量，对真空发生器的流量要求更高，无形中提升了整套系统的用气成本。设计思路上，这款吸嘴的吸盘唇边做了圆弧过渡的薄边处理，接触工件表面时，唇边可以在0.5mm的平面度误差范围内自适应贴合，不管是平整的塑料壳体、金属冲压件，还是表面带轻微弧度的薄型工件，都能保证足够的密封接触面积，

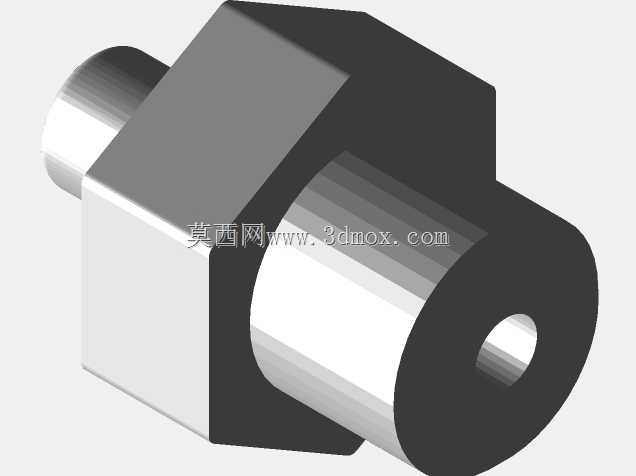

　　不需要额外给拾取工位增加高精度的表面找平机构。基座部分做了对边平行的六角卡位，安装时可以用标准开口扳手直接卡位拧紧，不像全圆柱型的吸嘴安装时容易打滑，没法保证拧紧力矩，长期往复动作后出现螺纹松动漏气的问题。实际应用场景里，这类吸嘴常搭配在水平移栽的机械手末端，单组吸盘可以拾取重量在500g以内的平整工件，如果是更大重量的工件，可以通过多组吸嘴阵列排布的方式提升总拾取力，排布时只需要注意每个吸嘴的安装高度保持一致，避免个别吸嘴因为接触不到工件出现负压泄漏，影响整组吸盘的拾取稳定性。和普通平型吸嘴不同，这款吸嘴的吸盘根部做了加厚的缓冲结构，当拾取端下行接触工件时，根部可以产生1-2mm的压缩缓冲量，抵消移栽轴下行的过冲量，

　　不会因为硬接触碰伤工件表面，尤其是在拾取印刷后的包装盒、带表面涂层的电子外壳这类对表面质量要求高的工件时，这个缓冲结构能大幅降低工件表面的压痕、碰伤不良率。负压通道的设计上，整个内部流道做了顺滑的过渡处理，没有直角转折的结构，负压建立时的气流阻力更小，从真空发生器启动到达到额定负压值的响应时间更短，在高速分拣的工位上，更短的负压响应时间意味着可以提升整台设备的运行节拍，单位时间内的工件处理量更高。另外，金属基座的材质采用了表面镀镍处理，在有轻微腐蚀性气体的车间环境里，也不会轻易出现生锈、镀层脱落的问题，长期使用不会因为锈屑脱落污染工件表面，适合电子组装、食品包装这类对生产环境洁净度有一定要求的工位。需要注意的是，这类吸嘴在选型搭配时，要根据工件的表面粗糙度匹配对应的吸盘材质，光滑平整的表面可以用普通丁腈橡胶材质的吸盘，如果是表面带轻微纹理的工件，可以换成硅胶材质的唇边，提升密封适配性；安装时螺纹端不需要缠绕过多的生料带，避免生料带碎屑被吸入负压通道，堵塞真空发生器的滤芯，日常维护时只需要定期检查吸盘唇边的磨损情况，出现唇边开裂、磨损不均的情况及时更换吸盘胶头即可，金属基座可以长期重复使用，降低备件的更换成本。
