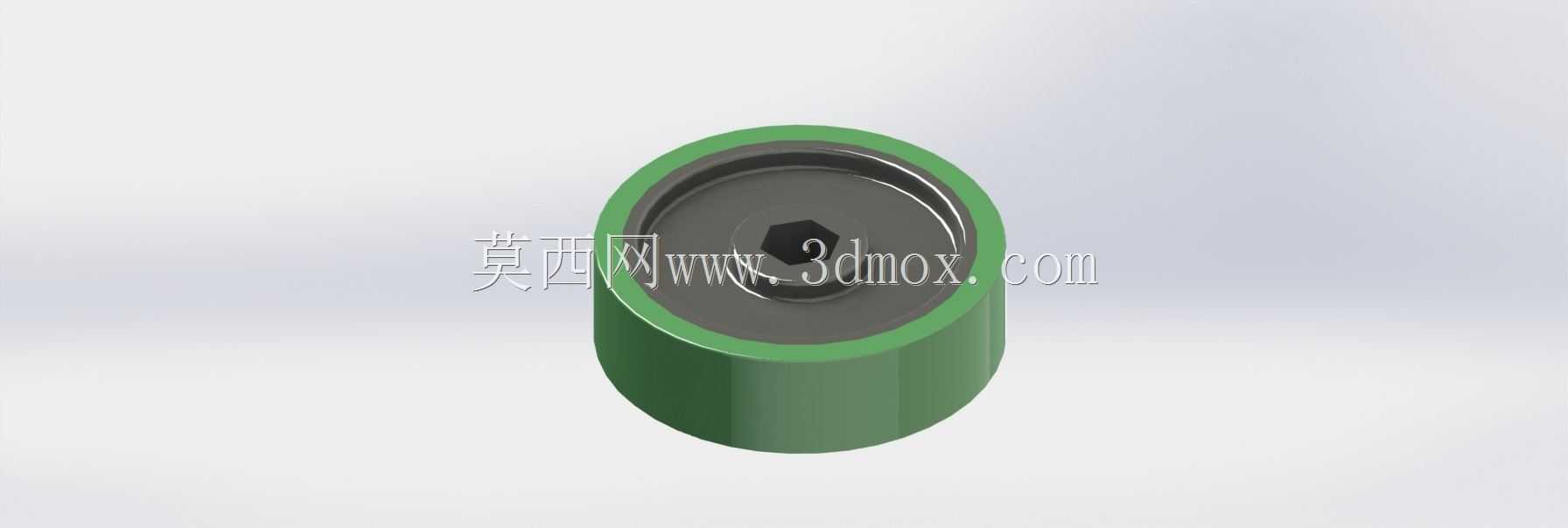

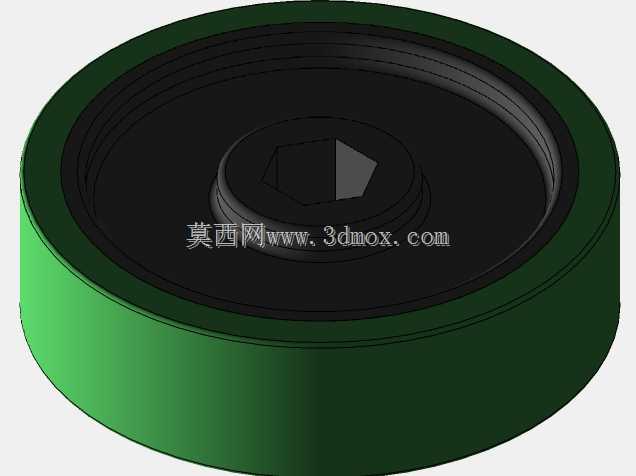

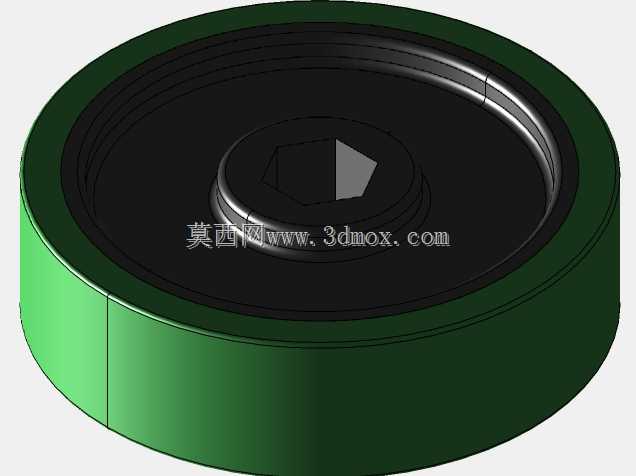

贝恩机器人六角安装式行走轮结构

　　这款行走轮主要面向小型竞技机器人、桌面级移动作业平台的行走端配套设计，适配采用六角输出轴的驱动模组，在小型格斗机器人、教育类机器人竞赛、室内轻载巡检移动装置场景中应用较多。不同于常规过盈配合或者键连接的轮体安装结构，这款轮体采用六角孔位直接与驱动轴对接，安装时无需额外加工键槽、也不需要额外的紧定螺钉做周向固定，装配时直接将轮体套入对应尺寸的六角输出轴即可完成周向限位，轴向仅需要一个简单的轴端挡圈就可以完成固定，大幅压缩现场装配的工时，也能避免竞技场景下剧烈冲击导致的键连接剪切失效、紧定螺钉松脱的问题。轮体主体采用圆柱形外轮廓设计，外层为高摩擦系数的聚氨酯包胶层，内层为金属轮毂结构，包胶层厚度经过匹配计算，

　　既可以在硬质地面行走时提供足够的抓地力，也能缓冲格斗机器人碰撞、越障时产生的径向冲击，减少冲击载荷直接传递到驱动轴与减速箱上，延长驱动端的使用寿命。内层金属轮毂的六角安装孔做了公差优化，孔位与标准六角轴采用小间隙配合，既保证装配时可以顺畅推入，也能控制配合间隙在合理范围内，避免正反转切换时产生过大的回差，影响机器人的行走控制精度。从安装边界来看，轮体的轴向总长度经过紧凑化设计，不会占用过多的底盘侧向安装空间，轮体外径与轮毂内孔的尺寸匹配经过重心校核，安装后轮体的回转中心与驱动轴轴线完全重合，高速转动时不会产生额外的偏心振动，即使在机器人急加速、急停的工况下，也能保持行走的稳定性。设计过程中重点考虑了竞技场景下的抗冲击需求，

　　轮毂与包胶层的结合面做了滚花处理，避免剧烈冲击下包胶层与金属轮毂出现脱胶分离的问题；六角孔的边缘做了倒角导向，装配时不需要精确对准角度就可以快速套入轴端，在竞赛现场快速更换备件时可以大幅缩短维修时间。轮体的外圆柱面做了高精度的同轴度管控，转动时的径向跳动控制在极小范围内，保证机器人行走时不会出现跑偏、轮面偏磨的问题。不同于民用消费级机器人的轮体设计，这款轮体没有多余的装饰性结构，所有结构特征都服务于功能需求：包胶层的硬度经过多轮测试调整，既不会因为过硬导致抓地力不足，也不会因为过软导致大扭矩输出时轮面出现过度形变损失动力；金属轮毂的壁厚经过强度校核，在侧向撞击时不会出现轮毂变形导致轮体卡滞的问题。在实际应用中，

　　这款轮体可以直接适配市面上多数标准尺寸的六角输出轴直流减速电机，不需要额外做转接件设计，对于机器人开发团队来说，可以直接选用该轮体完成行走端的设计，省去轮体开模、加工的周期，快速完成样机的搭建与测试。轮体的安装端面做了平面度处理，与电机安装面贴合时不会出现间隙，保证轴向定位的准确性，避免长时间运行后轮体出现轴向窜动。
