这款机架是为幅面2米×6米的台式等离子切割设备配套设计的核心承载基体,主要面向中小型金属加工车间、钣金加工站点的板材下料作业场景,适配常规碳钢板、不锈钢板、铝板等常见金属板材的等离子切割工序,作为整套切割设备的基础支撑结构,其设计合理性直接决定切割过程的台面稳定性、长期使用的结构抗形变能力,以及切割头走刀轨迹的精度保持性。

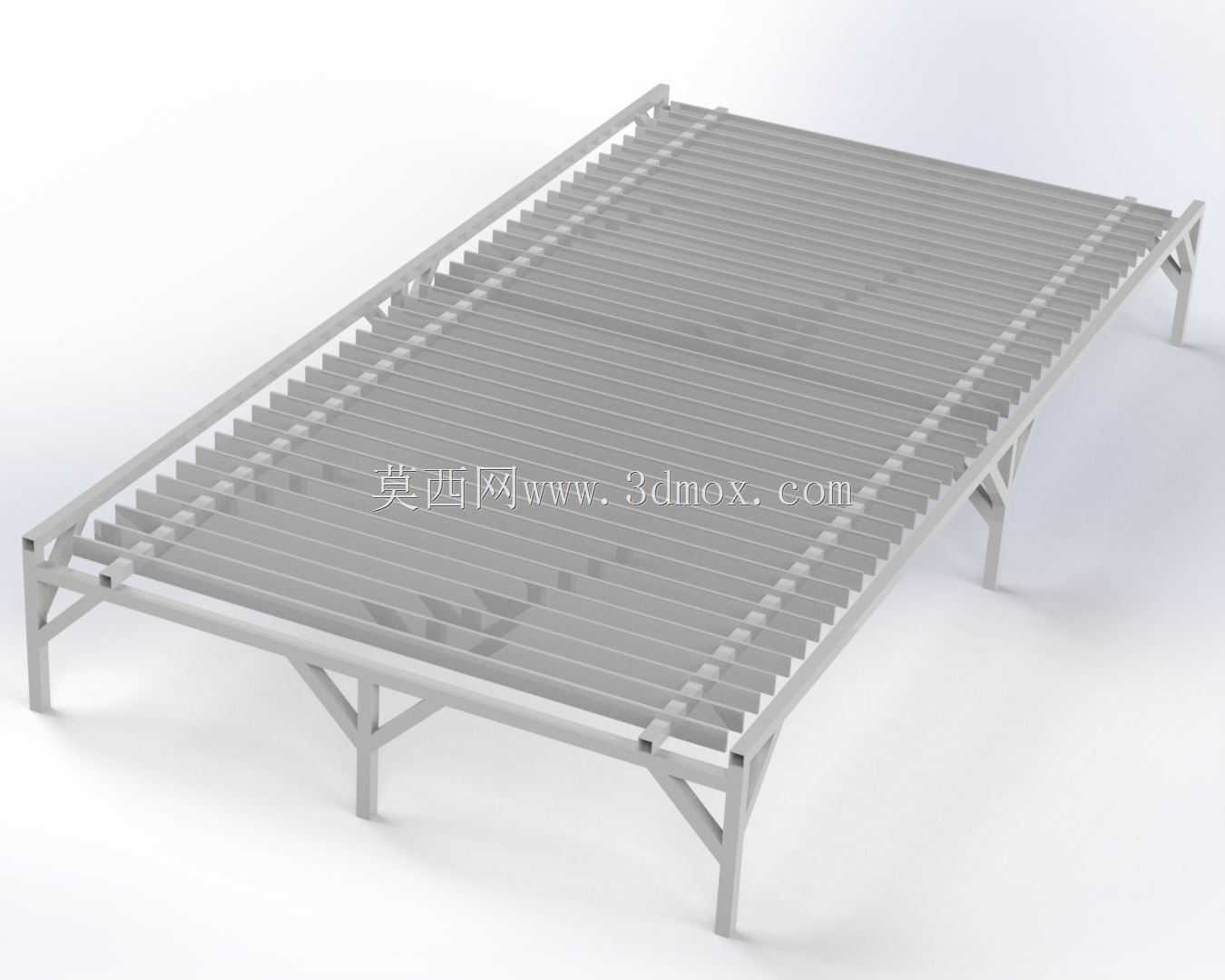

从实际使用场景来看,这类大尺寸台式等离子切割机多放置在车间平整硬化地面上,日常作业时需要频繁吊装整幅金属板材放置到台面上,单张常规6米长钢板的重量可达数百公斤,加上切割过程中等离子弧产生的局部高温、切割头高速移动带来的动态载荷,对机架的静态承重能力、动态抗振性能、长期抗蠕变性能都有明确的工程要求。设计时首先确定了整体框架的主梁排布逻辑,沿6米长度方向布置纵向主承力梁,沿2米宽度方向等距布置横向栅格支撑条,栅格条采用等间距排布,既能够保证整张板材放置时不会出现局部塌陷,又能让切割过程中产生的熔渣、废料直接从栅格间隙掉落至机架下方的收渣区域,避免熔渣堆积在支撑面上影响板材放置的平面度。
机架的支腿部分采用斜撑加强结构,每个支腿与纵向主梁的连接位置都设置了三角形斜向支撑,抵消设备长期承重带来的主梁下挠力矩,支腿底部预留了水平调节的安装边界,可适配车间地面存在的微小高度差,安装时通过调节支脚高度将整个台面的平面度调整到允许误差范围内,避免因台面倾斜导致板材放置偏移、切割轨迹出现偏差。整体框架的连接节点采用刚性连接设计,保证整个机架在承受动态载荷时不会出现连接松动、局部晃动的问题,毕竟等离子切割过程中如果台面出现微小振动,都会直接反映在切割断面的质量上,出现切缝不齐、断面挂渣过多的问题,增加后续打磨工序的工作量。

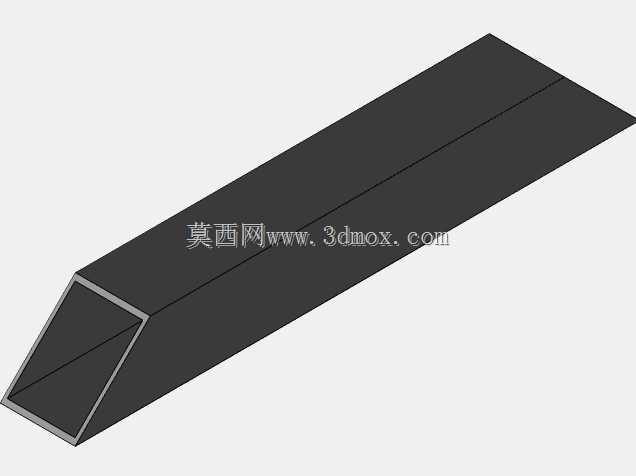

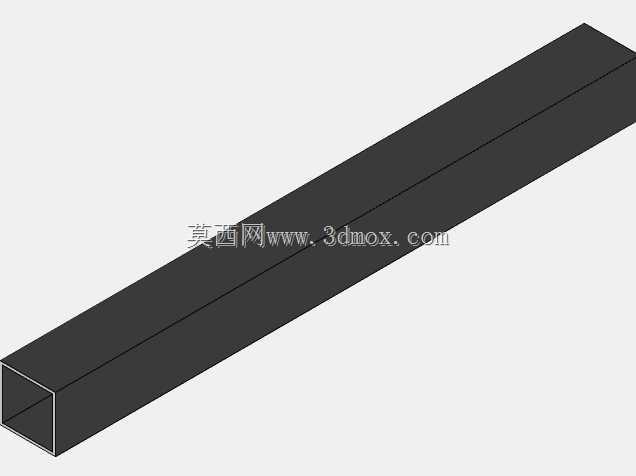

从设计思路上,这款机架没有采用复杂的一体化铸造结构,而是采用标准型材拼接的方案,一方面能够降低整体制造成本,另一方面也方便后续运输和现场组装,毕竟6米长的整体结构运输难度大、成本高,拆分后的部件可以通过普通货运车辆配送,现场按照装配定位标识即可完成拼接组装。栅格支撑条采用可单独更换的设计,因为等离子切割过程中,支撑条接触板材的位置会长期被等离子弧灼烧,出现局部烧损、凹陷的问题,当局部支撑条损耗到一定程度时,不需要更换整个台面,只需要单独拆下损坏的栅格条更换即可,大幅降低设备后期的维护成本和维护时长。
在安装边界的考量上,机架整体的外围尺寸严格匹配2×6米的有效切割幅面,纵向长度方向预留了切割头导轨的安装位置,横向宽度方向预留了拖链、线缆的排布空间,支腿的高度设置符合常规车间操作人员的作业高度,既不需要操作人员过度弯腰摆放板材,也不会因为台面过高导致吊装板材时对位困难。机架下方预留了足够的收渣空间,可以配套放置抽风除尘管道或者收渣料斗,适配等离子切割作业的环保除尘需求,避免切割烟尘直接扩散到车间环境中。
实际使用过程中,这类机架的平面度保持能力是核心考核指标,设计时通过主梁截面选型、支撑间距优化、斜撑加强结构布置,保证在满负荷承载状态下,台面的整体下挠量控制在等离子切割允许的精度范围内,不会因为长期承重出现永久性的结构变形。同时栅格条的排布间距经过反复验证,既不会因为间距过大导致薄板材放置时出现中部下垂,也不会因为间距过小导致栅格条被等离子弧灼烧的概率提升、增加不必要的耗材损耗。整个机架的结构没有冗余设计,所有型材的选型都经过载荷校核,在满足结构强度、刚度要求的前提下尽可能控制整体重量,降低材料成本,同时也方便现场的移位和安装调整。
