带安装机架的工业发电机总装结构

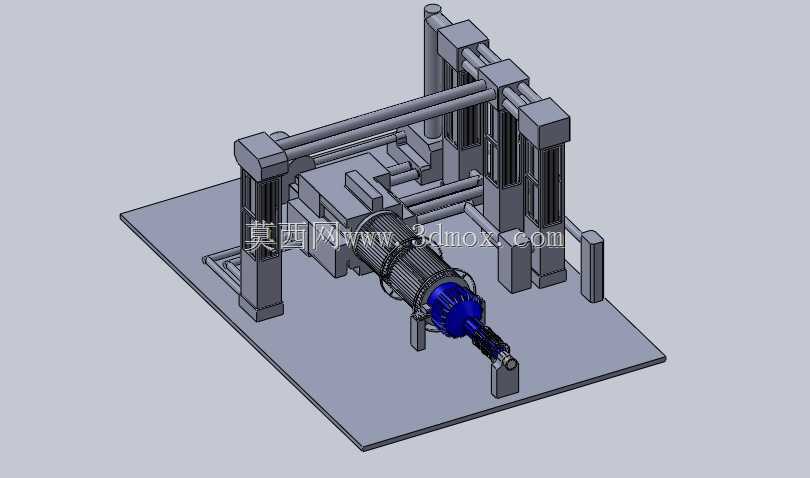

　　这套带集成安装机架的发电机结构，主要面向分布式工业供电、应急备用电源、小型独立电站等应用场景，可适配燃油、蒸汽、水力等多种原动机的动力输入，完成机械能到电能的转换输出。从结构布局来看，整套设备采用一体式底板安装设计，所有功能部件均集成在一块平整的钢制安装底板上，底板预留了对应地脚螺栓的安装孔位，可直接固定在混凝土基础或者钢制设备平台上，安装时无需额外搭建分体式支架，大幅缩减现场安装的对齐、找正工作量。

　　设备核心的发电主机部分采用卧式布局，主机筒体通过两端的支撑座固定在底板上，输出轴端设置有联轴器连接位，可直接与原动机的输出轴对接，轴端配套有密封端盖与轴承支撑结构，可承受额定转速下的径向与轴向载荷，保证长期运行的轴系稳定性。主机筒体外侧设置有散热筋结构，可在运行过程中增大散热面积，配合外部通风环境带走绕组产生的热量，避免长期高温运行导致的绝缘老化问题。

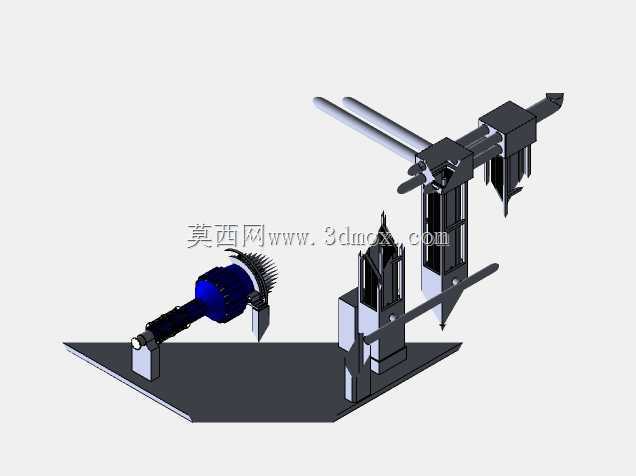

　　主机两侧设置有双立柱式的支撑框架，框架采用型钢焊接成型，顶部通过横向连接梁形成门式稳定结构，该框架一方面可作为吊装受力点，方便整套设备的厂内转运与现场吊装，另一方面可预留外部附件的安装位置，比如励磁调节模块、输出接线柜、冷却管路附件等，无需额外在主机筒体上打孔焊接，避免破坏主机的原有结构强度。框架的立柱底部与安装底板采用焊接加螺栓紧固的双重连接方式，可承受吊装过程中的冲击载荷，避免框架变形影响主机的安装精度。

　　从安装边界来看，整套设备的长宽尺寸以底板外沿为最大边界，高度方向以顶部横梁的上平面为最高点，所有外接管路、接线端口均设置在设备的同侧方向，方便现场布线与管路对接，安装时仅需保证底板的水平度在允许范围内，即可保证主机与原动机的轴系对中精度，减少后续运行过程中的振动与轴承磨损问题。

　　设计过程中优先考虑了设备的运维便利性，主机的端盖、接线盒位置均预留了足够的操作空间，日常巡检时可直接观察轴端密封、接线端子的状态，检修时可在不拆除整体框架的前提下完成轴承更换、绕组检测等常规维护操作。底板上设置有集油槽结构，可收集主机运行过程中渗漏的润滑油，避免油污污染安装基础，同时也方便日常清理。整套结构的受力经过校核，底板的厚度、框架的型钢规格均按照额定运行工况下的动载荷、静载荷组合计算选型，可保证在额定转速运行时整体结构的振幅控制在允许范围内，不会出现共振或者结构疲劳问题。

　　在实际选型应用中，该结构可根据不同的功率等级调整主机筒体的长度、绕组规格，对应的框架高度、底板尺寸也可同步适配，无需重新设计整体布局逻辑，可快速形成不同功率段的产品系列，缩短设计迭代周期。轴系部分的同轴度公差在设计时预留了调整余量，安装时可通过支撑座下的调整垫片微调主机的高度与水平位置，补偿基础施工带来的安装误差，降低现场安装的精度要求。
