FT2331M数字精密伺服执行组件结构设计

项目分类:电机 发布时间:2021-12-19 ID:459357
  • FT2331M数字精密伺服执行组件结构设计

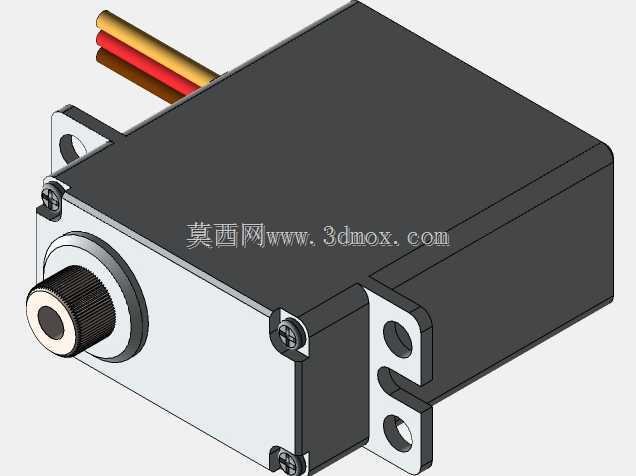

  在小型自动化执行机构的选型与结构适配场景中,这类带侧装固定耳的方形伺服组件是很多桌面级设备、小型机械臂关节、航模舵面控制、精密工位调节机构里的核心执行部件。从结构设计的角度看,这款组件采用方正的盒式主体布局,输出轴端设置在壳体短边侧的中心位置,轴端自带滚花纹理的输出盘,既可以通过过盈配合压装连接摇臂,也能通过中心的通孔穿装紧固件锁付外接执行件,避免传动过程中出现连接打滑的问题。

  壳体部分采用上下扣合的拼接结构,结合位置用内六角螺丝锁固,既保证了内部减速齿轮组、控制电路板、驱动电机腔体的密封防护性,也方便后期维护时拆解调整内部齿轮间隙。出线端设置在壳体远离输出轴的另一侧,采用红黑黄三色线并行引出的设计,分别对应电源正负极与信号控制线路,布线时可以顺着设备机架的走线槽排布,不会和周边运动部件产生干涉。

  两侧延伸出的安装固定耳是这款组件结构设计里很实用的部分,固定耳上开有两个同轴的圆形安装孔,安装时既可以从外侧穿装螺丝直接锁在设备的安装立板上,也能通过L型支架转接固定在不同角度的安装面上,安装孔的孔位间距经过标准化适配,能兼容市面上多数同规格伺服的安装位,替换旧件时不需要重新打孔调整安装位置,能大幅缩短设备改型、维护的装配周期。

  从功能特性上看,这款数字伺服采用内置闭环控制的驱动逻辑,相比传统模拟伺服,它的位置控制精度更高,抗负载扰动的能力更强,在负载出现小幅波动时能快速修正输出轴的位置偏差,不会出现明显的舵面抖振或者位置漂移问题。内部的减速齿轮组采用多级减速传动结构,能把内置核心驱动电机的高转速低扭矩输出,转化为输出端的低转速高扭矩输出,满足小型机构的大推力推拉、角度偏转需求。

  实际应用场景里,这类伺服组件常被用在小型多轴机械臂的关节转动驱动上,每个关节对应一台伺服,通过脉冲信号控制输出轴的偏转角度,就能实现机械臂末端在三维空间内的点位移动;在自动化生产线的小型料道挡料机构上,它可以带动挡料板做定角度的摆动,实现工件的分料、隔料功能,响应速度快,动作位置重复精度高;在航模、小型机器人的运动结构里,它可以控制舵面、行走机构的转向动作,紧凑的体积不会占用过多的设备内部空间,重量也能控制在合理范围内,不会给运动机构带来额外的负载负担。

  做三维建模适配的时候,需要重点关注几个安装边界尺寸:首先是输出轴的伸出长度与轴径,外接摇臂或者连接件的内孔尺寸要和轴径匹配,压装深度不能超过轴的最大伸出量,避免装配时顶到壳体端面造成输出轴卡滞;其次是两侧固定耳的安装孔中心距、孔位相对于输出轴中心的位置尺寸,设计安装支架的时候要保证孔位同轴度,锁付螺丝时不能出现强行拉扯壳体的情况,不然长期运行会造成壳体变形,挤压内部齿轮导致传动卡顿;还有出线端的线缆最小弯曲半径,布线时不能把线缆折成死弯,避免内部线芯断裂造成信号或者供电中断。

  另外在结构设计的细节上,这款伺服的输出轴根部设置了金属衬套,衬套和壳体之间做了耐磨处理,长期反复正反转转动的时候,不会因为磨损造成输出轴的径向间隙变大,能长期保持传动的同轴度。壳体的边角做了小圆弧过渡处理,没有尖锐的毛刺棱角,装配的时候不会划伤操作人员的手部,也不会刮擦周边的线束或者其他零部件。整体的结构布局把重量较大的驱动电机部分设置在壳体内靠近安装耳的一侧,安装固定后整体的重心更贴近安装面,设备运行时的震动更小,不会因为重心偏置造成固定螺丝松动。

  在选型适配的时候,还要结合实际工况的负载扭矩、转动速度、偏转角度范围来匹配,这款伺服的输出角度范围覆盖常用的0到180度区间,能满足绝大多数直线摆动类的执行需求,如果需要连续旋转的场景则要选择对应的改型版本。日常维护时只需要定期检查输出轴连接处的紧固件是否松动、固定耳的锁付螺丝是否有松脱,不需要额外加注润滑脂,出厂时内部齿轮组已经填充了长效润滑脂,能满足全生命周期的润滑需求。
