菱形带座外球面轴承组件结构设计

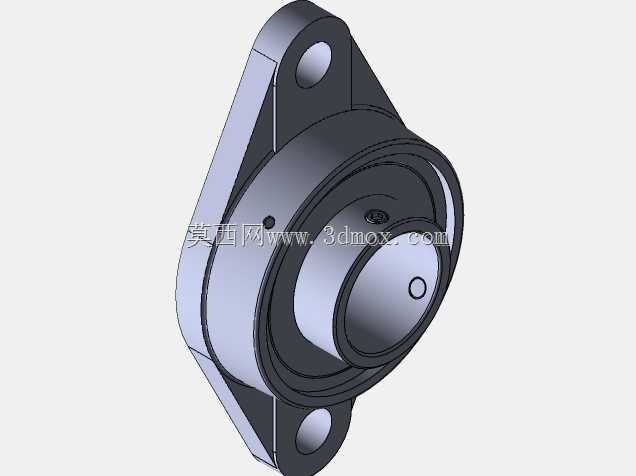

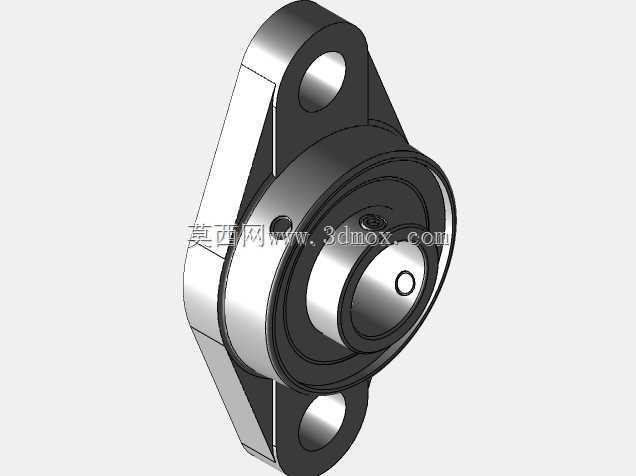

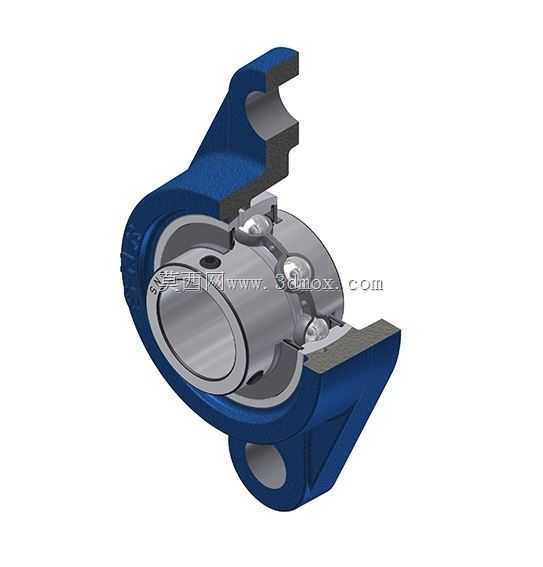

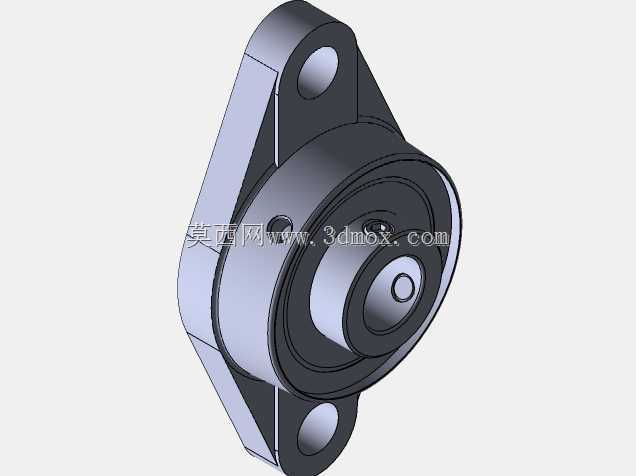

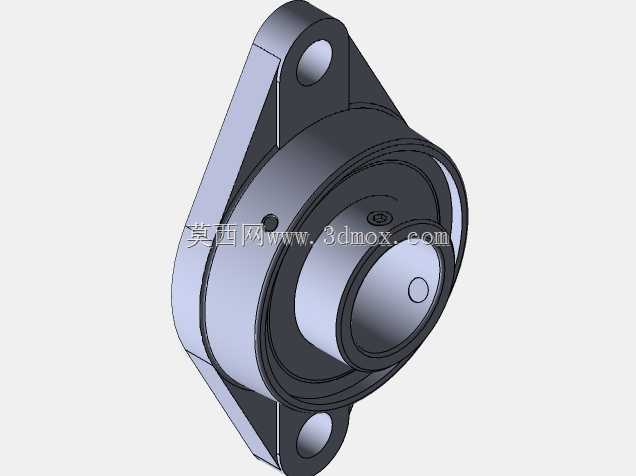

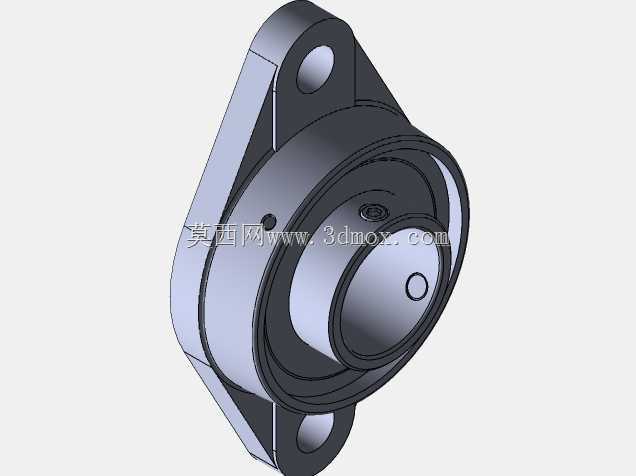

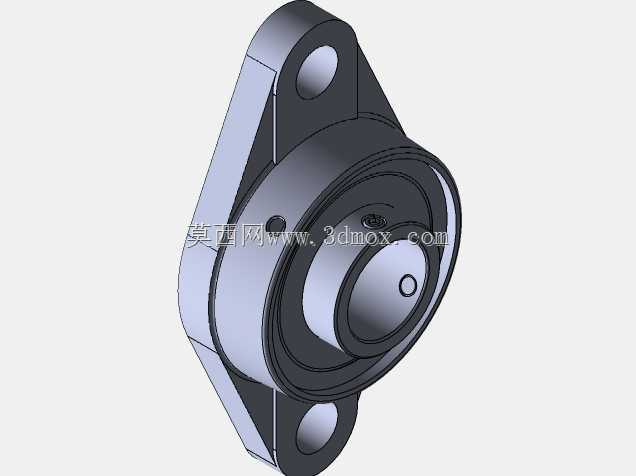

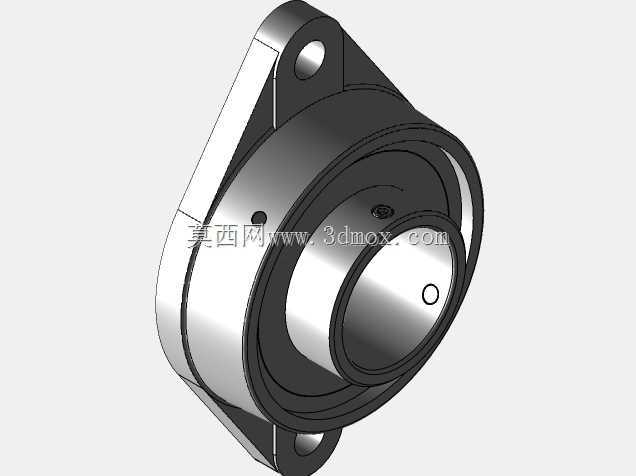

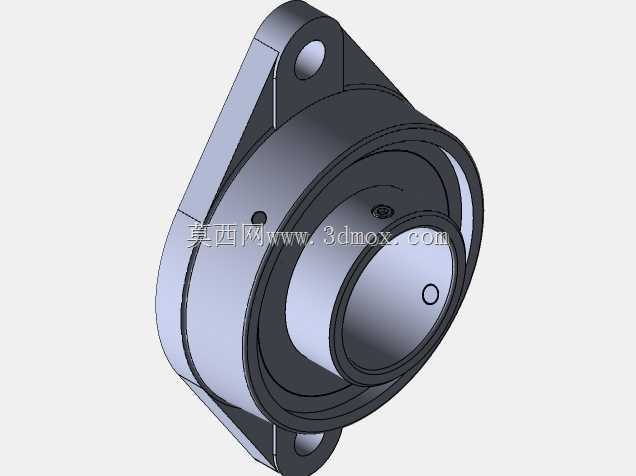

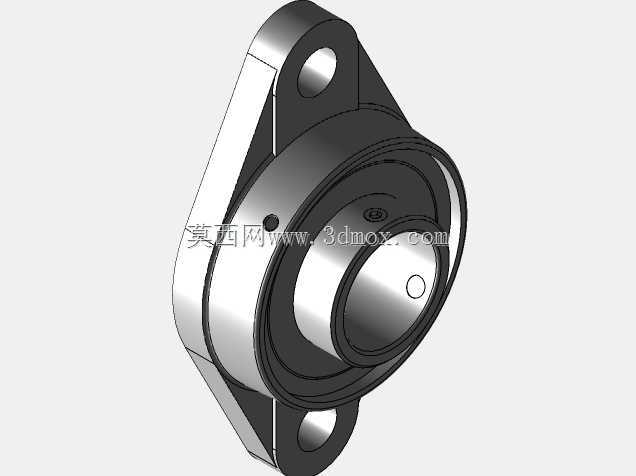

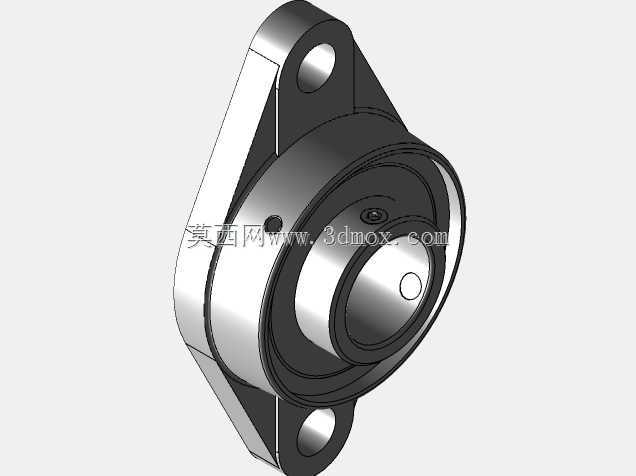

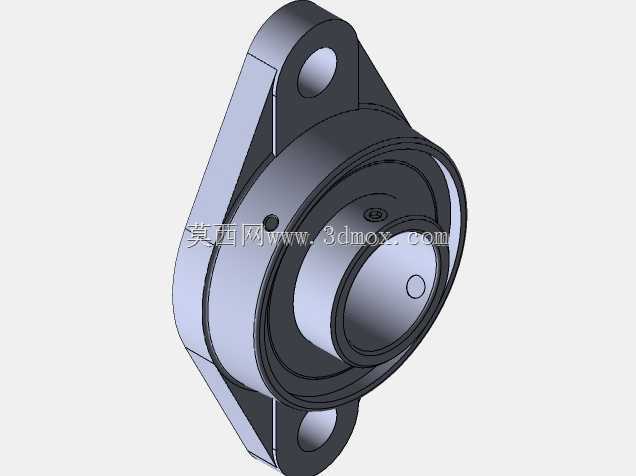

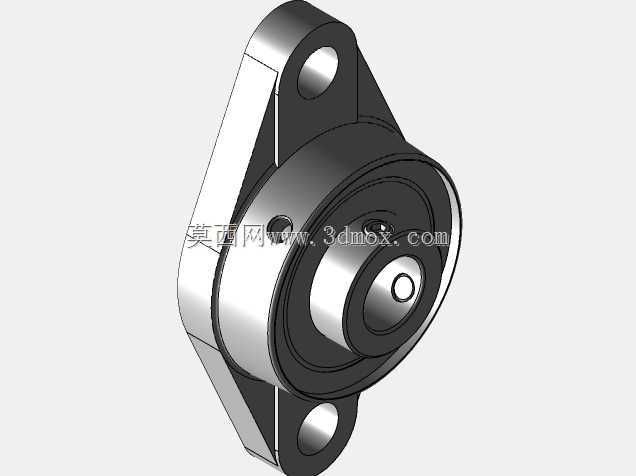

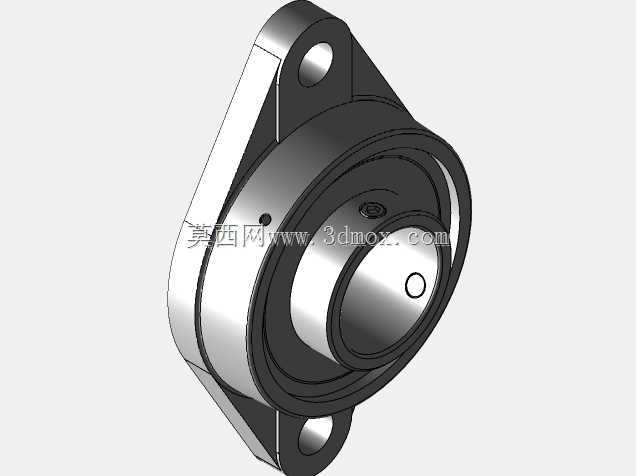

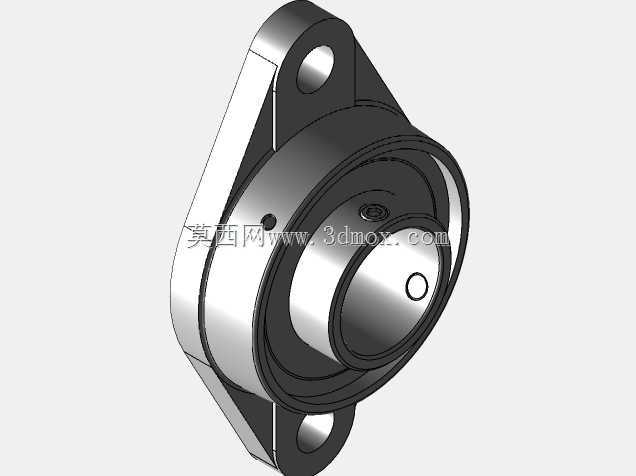

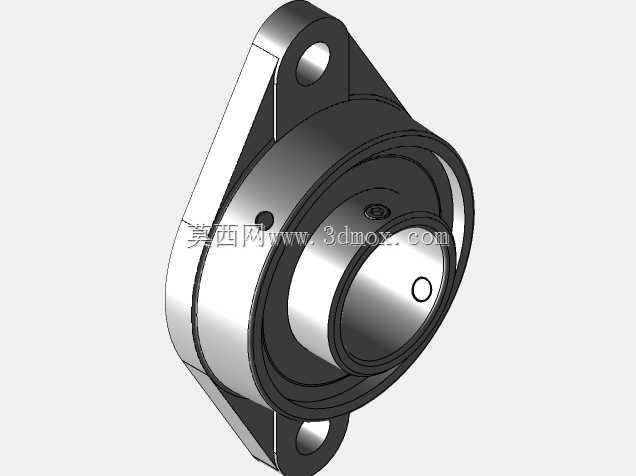

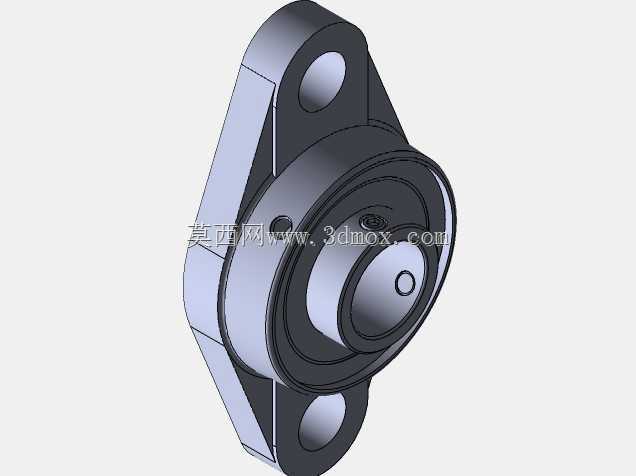

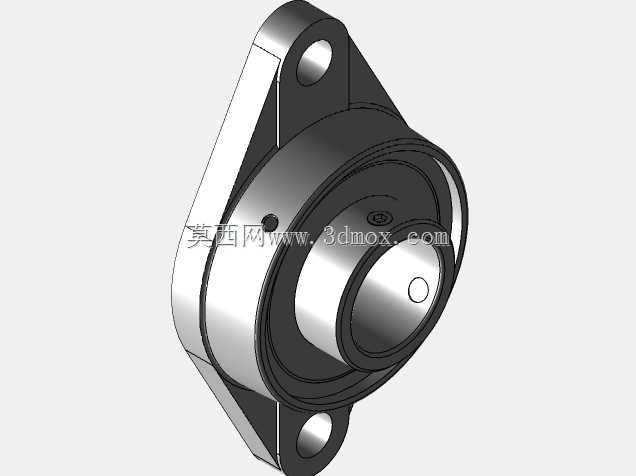

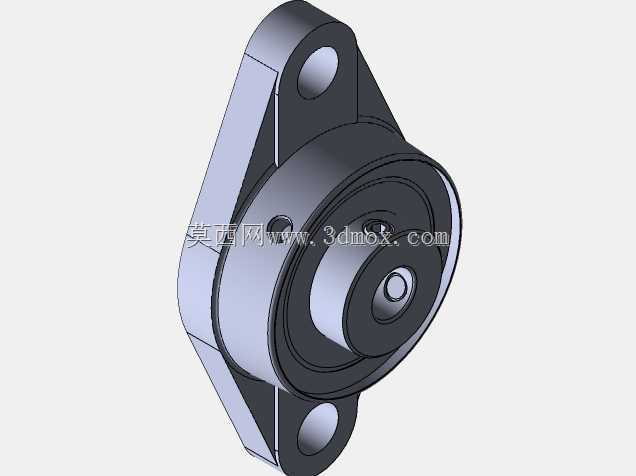

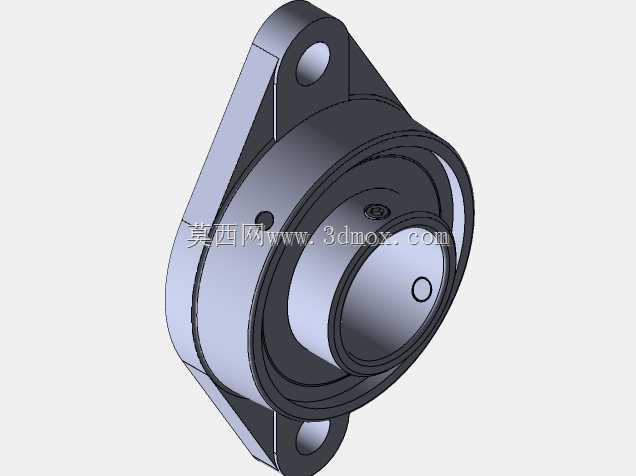

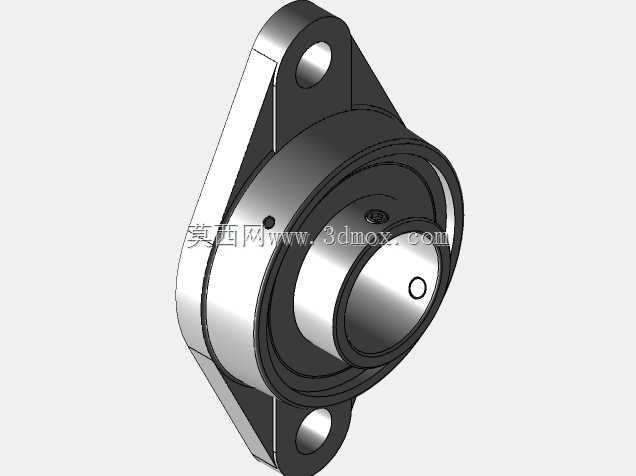

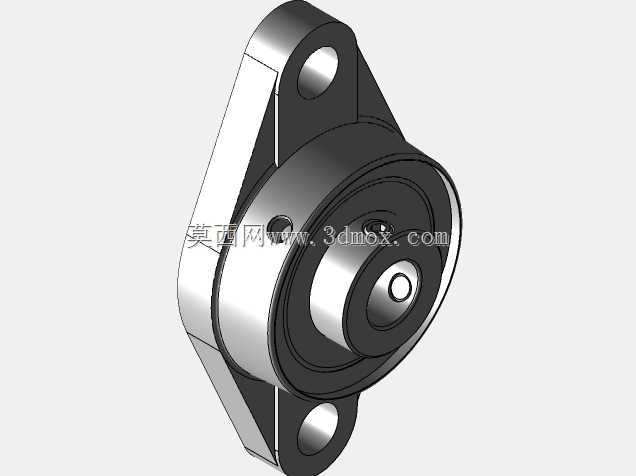

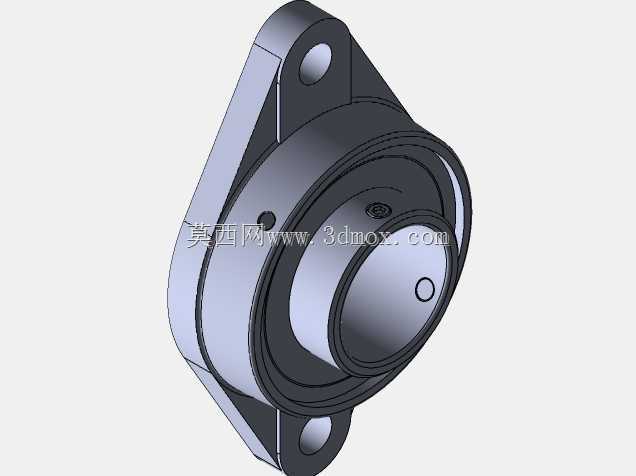

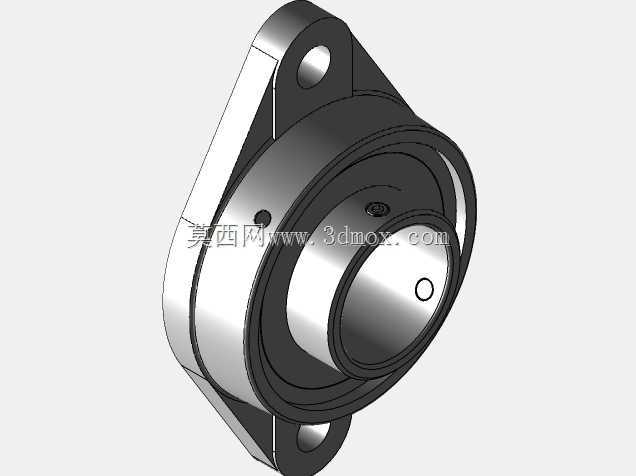

　　在轻工输送线、食品包装设备、中小型农机的传动布局中，这类菱形法兰式带座外球面轴承是极为常见的支撑部件，不同于立式座的底部安装逻辑，菱形座的两个安装孔呈对角分布，能在安装面空间受限的场景下完成转轴的径向与轴向定位，尤其适合侧边安装、倾斜面固定的工况，不少中小型皮带输送机的改向辊端、包装机的送膜辊支撑位，都会优先选用这类结构，避免额外加工复杂的安装定位槽。从结构本身来看，该组件由冲压或铸造的菱形轴承座、内置的外球面球轴承、两侧的密封端盖以及锁紧结构组成，轴承的外球面与座体内的凹球面配合，具备一定的自动调心能力，当安装面存在轻微的形位公差、或者转轴运行中出现小幅挠曲变形时，能避免轴承内部滚道出现偏载卡滞，补偿安装误差带来的附加载荷，

　　这一点在长轴跨距布置的传动场景中优势明显，不需要严格保证两端轴承座的同轴度达到极高精度，就能让转轴平稳运转。设计这类轴承组件时，首先要明确安装边界：菱形座的两个安装孔中心距是核心安装参数，需要匹配设备机架上预留的安装孔位，座体的法兰厚度要满足螺栓预紧后的强度要求，避免长期受载后出现法兰变形导致轴承内圈偏斜；轴承内孔的尺寸公差要适配常用的光轴配合，通常选用过渡配合即可，配合过紧会导致轴承游隙变小、运转温升过高，配合过松则会出现内圈跑圈、轴颈磨损的问题。座体的材质选择上，轻载工况常用铸铁材质，兼顾成本与减震性，有耐腐蚀要求的食品、化工场景则会选用不锈钢或者工程塑料材质，对应不同的使用环境做表面处理，普通铸铁件会做喷塑或者发黑处理，

　　避免长期暴露在车间环境中出现锈蚀。内置的外球面轴承部分，滚道的曲率设计要和钢球的匹配度达到设计要求，保持合理的径向游隙，两侧的密封结构通常采用双唇式橡胶密封，能阻挡外界的粉尘、切削液、水汽进入轴承内部，同时锁住内部的润滑脂，不少这类轴承在出厂时已经预填了长效润滑脂，正常工况下可以做到长期免维护，减少设备运维的工作量。锁紧结构的设计也直接影响使用可靠性，常见的顶丝锁紧、偏心套锁紧两种形式，顶丝锁紧适合正反转切换不频繁、载荷平稳的场景，偏心套锁紧则能承受更大的冲击载荷，避免转轴和内圈之间出现相对滑动。在实际选型应用中，需要先核算转轴的径向载荷大小，确认轴承的额定动载荷能满足设备的设计寿命要求，同时要核对座体的安装面到轴中心的高度尺寸，

　　保证转轴安装后和其他传动部件的中心高对齐，避免出现带轮错位、联轴器偏角过大的问题；菱形座的安装螺栓要选用合适的强度等级，预紧时要对角均匀拧紧，避免座体受力不均出现变形，安装完成后可以手动盘动转轴，确认转动灵活无卡滞，再启动设备做低速空载试运转，检查温升和异响情况。这类轴承组件的结构紧凑，不需要额外设计复杂的轴承室结构，只需要在机架上加工两个对应的安装孔就能完成装配，很大程度上降低了设备的结构设计难度和加工成本，这也是它在各类中小型通用机械设备中被广泛应用的核心原因，不少做非标设备设计的工程师，在需要做转轴支撑的位置，只要载荷和转速在参数范围内，都会优先选用这类成熟的标准组件，减少非标设计的验证周期，提升设备的可靠性。
