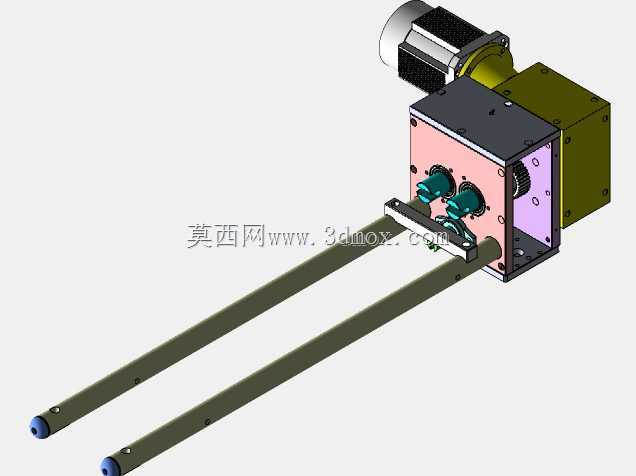

在自动化输送线、工装夹具定位单元以及轻载传动模组的搭建过程中,这类长条形带均布定位孔的轴杆构件,往往承担着跨距支撑、工位定位以及附属组件挂载的核心作用,很多一线结构工程师在做线体改型或者非标工装设计时,都会优先选用这类成熟的轴杆结构来减少重复设计的工作量。从实际使用场景来看,这类轴杆常被用在电子装配线的载具导向、包装设备的料道支撑、以及小型专机的执行件滑动导向部位,相比光轴搭配轴套的传统结构,带预设定位孔的设计可以直接通过紧定螺钉或者圆柱销完成附属零件的位置固定,不需要在装配现场额外做钻孔、攻丝的二次加工,能大幅缩短现场装配的调试周期。

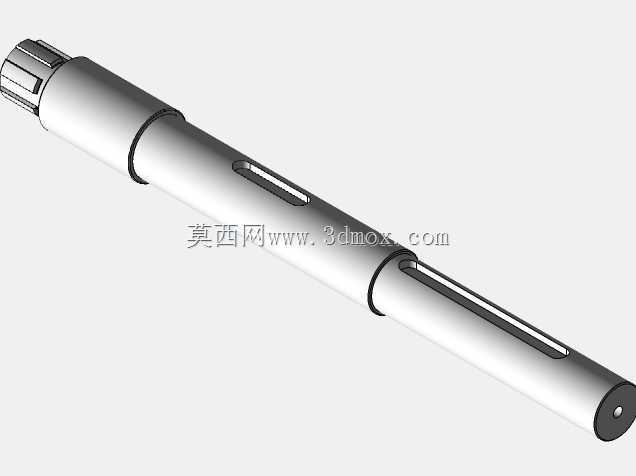

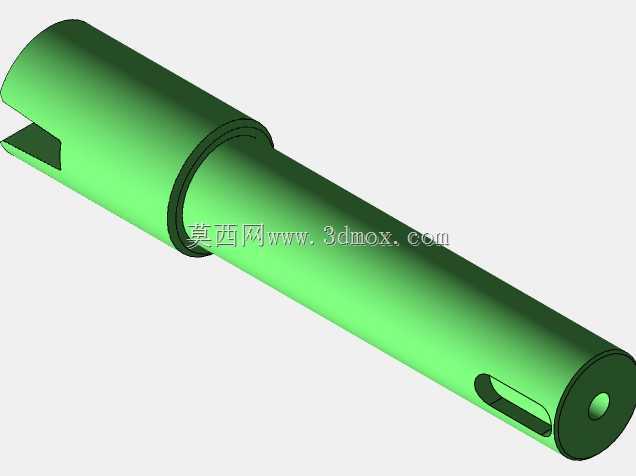

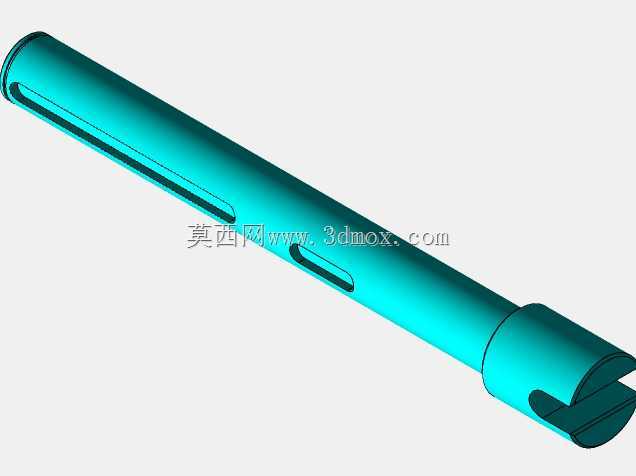

从结构设计的思路来看,这款轴杆采用等径长圆柱的主体构型,整体做了等强度的结构优化,杆身的定位孔采用等间距排布的设计逻辑,孔位的间距公差控制在±0.02mm的范围内,能满足多工位同步定位的精度要求,避免因为孔位偏差导致挂载的附属组件出现卡滞或者定位偏移的问题。轴杆的两端做了缩径的安装轴颈设计,轴颈和主体杆身的过渡位置采用圆角过渡,能有效降低应力集中的风险,避免轴杆在承受交变弯曲载荷的时候在过渡位置出现断裂失效。轴杆一端设计有扁位结构,方便装配时使用扳手夹持完成锁紧固定,另一端的端面做了倒角处理,能在穿入安装座孔的时候起到导向作用,减少装配时的对位难度。

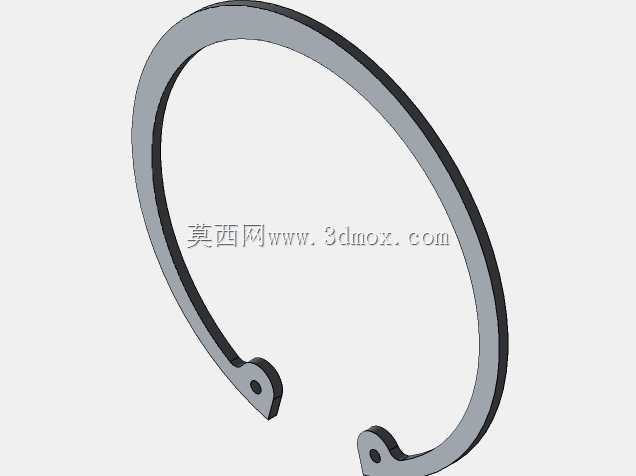

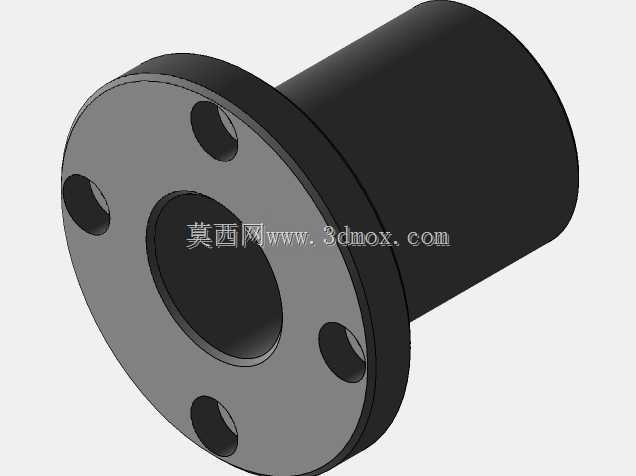

从安装边界的维度考量,这款轴杆的主体外径保持统一尺寸,能适配标准规格的直线轴承、滑动轴套以及支撑座,不需要额外定制非标的安装配件,两端的安装轴颈长度经过匹配计算,在穿过标准厚度的安装立板之后,刚好预留出锁紧挡圈或者圆螺母的安装空间,不会出现轴颈过长导致的干涉或者过短无法锁紧的问题。杆身的定位孔采用通孔设计,既可以从孔位穿入紧定螺钉固定滑动组件,也可以插入圆柱销作为行程限位的挡点,一个结构同时满足固定、限位、导向三重功能,能减少设备上额外的限位零件数量,精简整体的结构设计。
在实际的工况适配性上,这款轴杆的表面做了硬化处理,表面硬度能达到HRC45以上,在长期和滑动轴套摩擦的过程中能保持较低的磨损率,延长构件的使用寿命,杆身的圆柱度公差控制在0.01mm以内,能保证滑动组件在轴杆上移动的时候保持顺畅,不会出现卡顿或者爬行的问题。设计过程中也充分考虑了不同安装场景的适配性,轴杆的总长可以根据实际的跨距需求做等比例调整,杆身的定位孔间距也可以根据具体的工位距要求做对应修改,基础的构型不需要做大幅改动就能适配不同的设备需求,能大幅降低衍生设计的建模工作量。很多工程师在做这类轴杆建模的时候,容易忽略孔口的倒角设计,导致装配时螺钉拧入的时候出现螺纹错牙,或者销钉插入的时候卡滞,这款轴杆的所有孔位都做了0.2mm的孔口倒角,能有效避免这类装配问题,同时轴杆的所有锐边都做了倒钝处理,避免装配过程中划伤操作人员,也能减少应力集中带来的失效风险。在做受力校核的时候,这类轴杆按照简支梁的受力模型做计算,中间位置承受额定挂载载荷的时候,最大扰度控制在0.05mm以内,能满足大部分轻载工况的刚度要求,不会因为轴杆变形影响设备的运行精度。
