辊筒式物料输送工作台结构设计

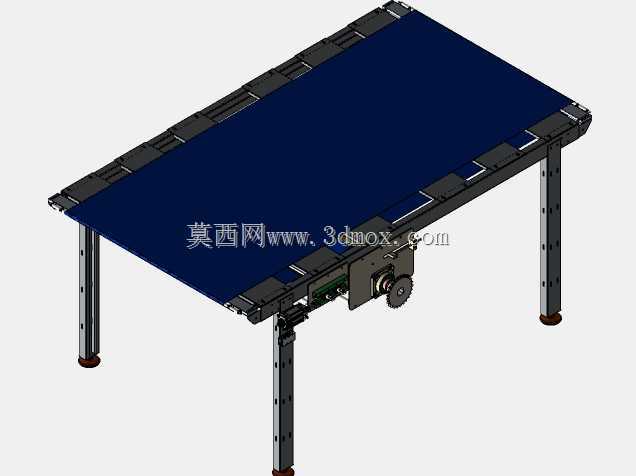

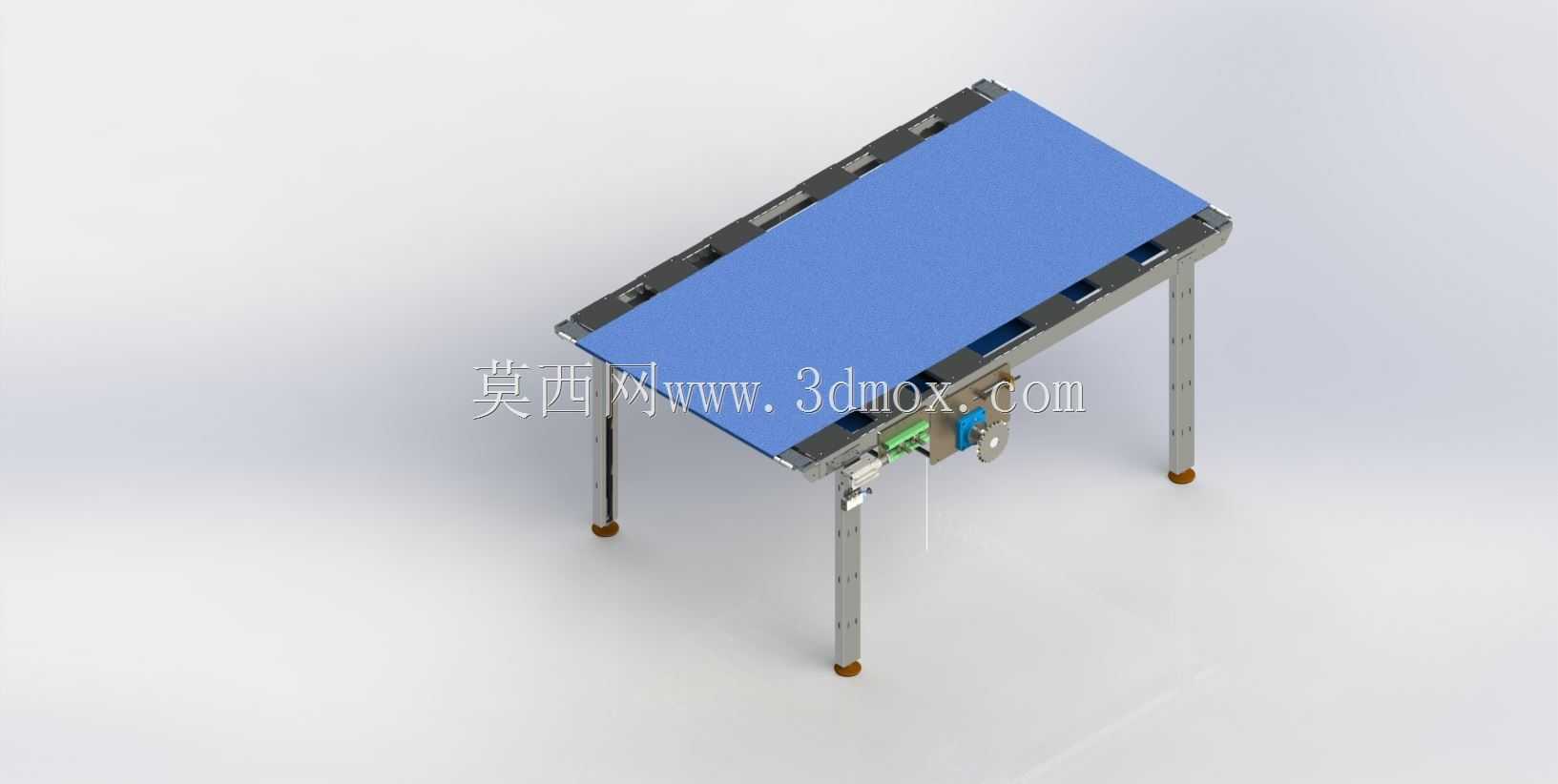

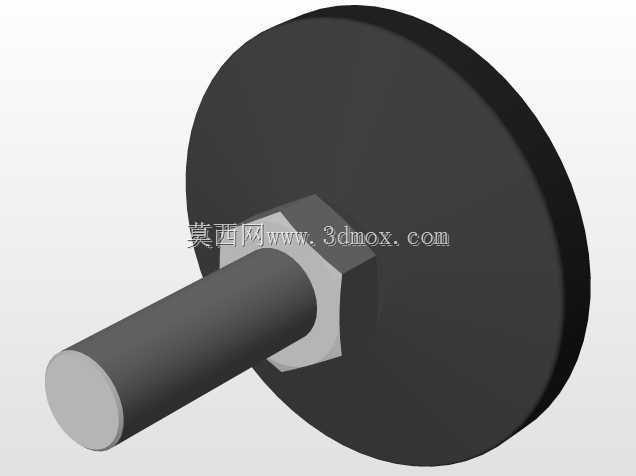

　　这类辊筒式输送台常部署在装配生产线的衔接工位、包装段前段、零部件周转接驳区域，替代传统固定工作台完成工件在工序间的水平传递，减少人工反复搬抬工件的动作损耗，适配多品类扁平状、带规整底面的工件传输需求，不管是金属加工件的工序流转、包装环节的纸箱输送，还是电子组装段的工装板传递，都能通过调整辊筒间距、辊面材质匹配对应工况。从结构设计逻辑来看，整体采用方管焊接作为主体支撑框架，四条支腿底部配置可调脚杯，可根据现场地面平整度调整整体水平度，也能适配不同工位的操作高度需求，支腿与台面框架的连接位置加设三角加强筋，避免长期承重后框架出现形变，保障台面辊筒的平行度误差控制在合理区间，防止工件输送过程中出现跑偏、卡滞问题。

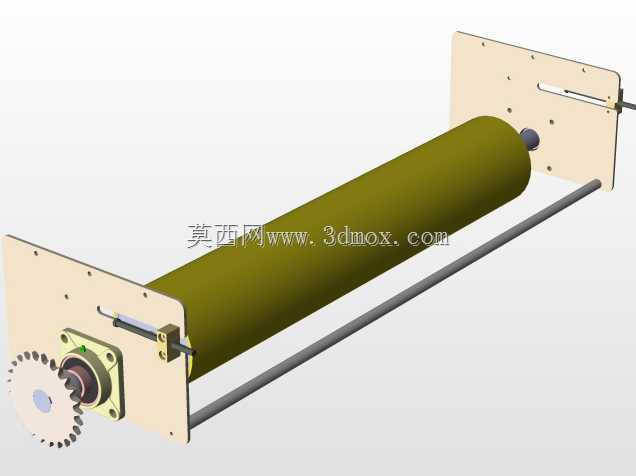

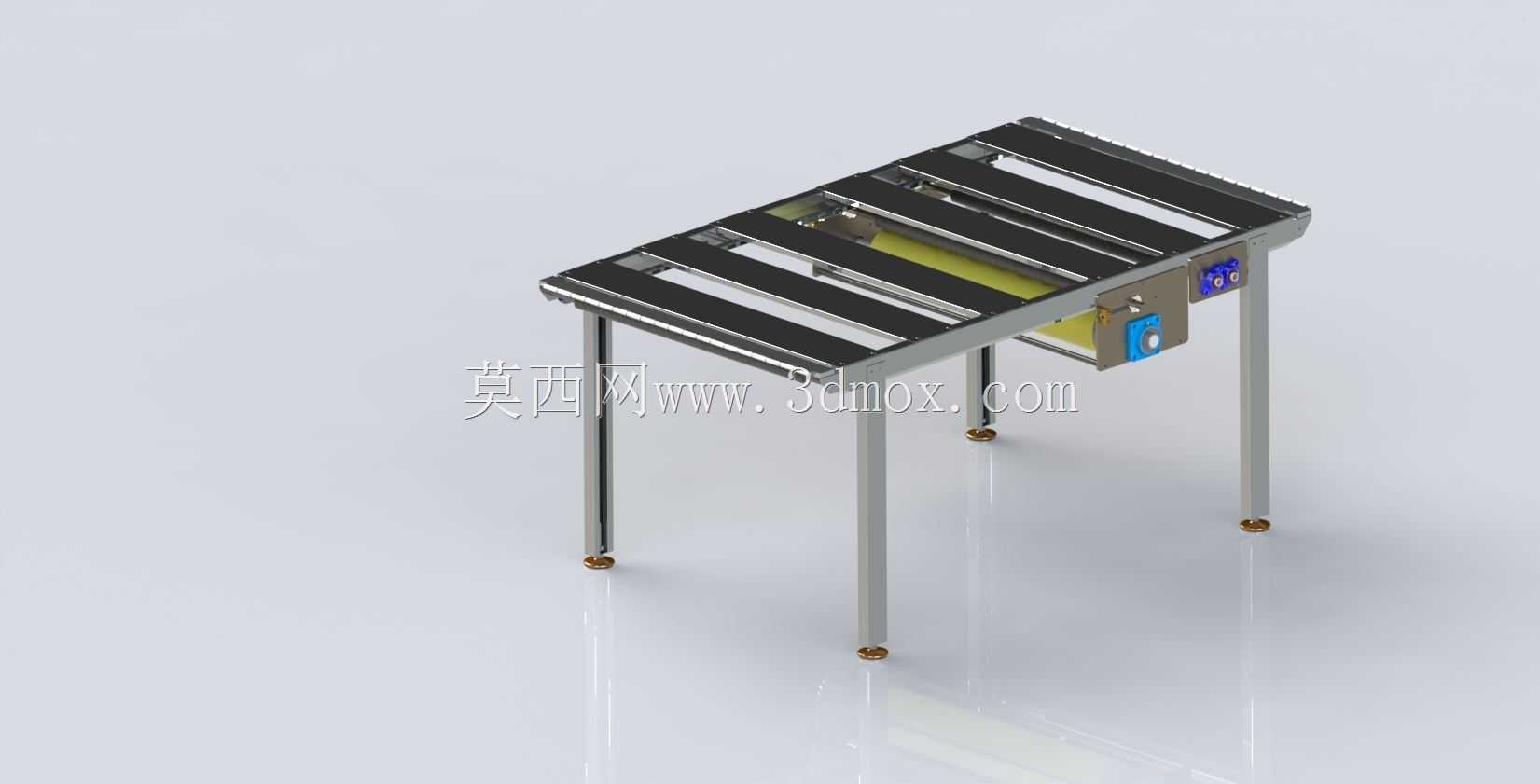

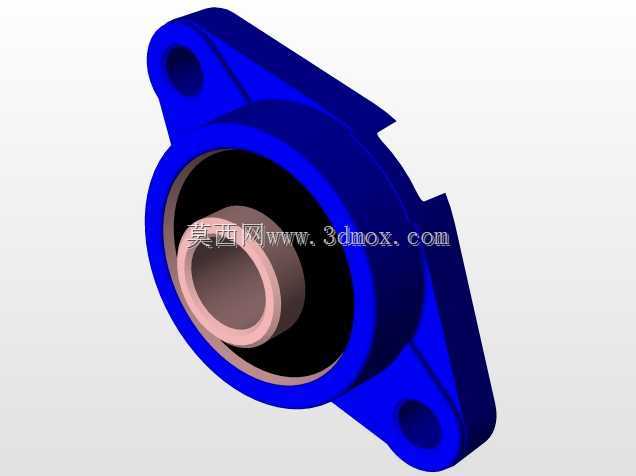

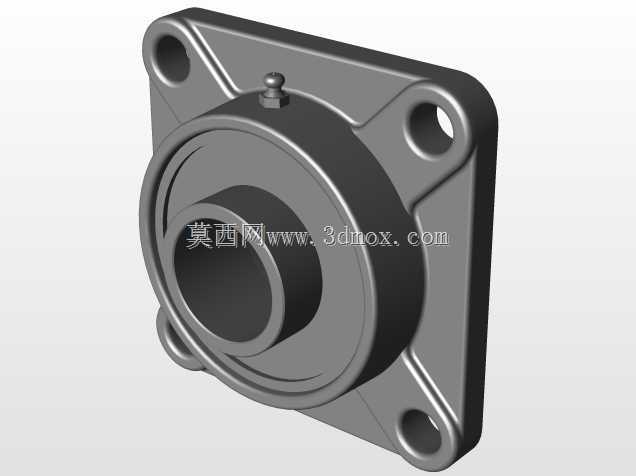

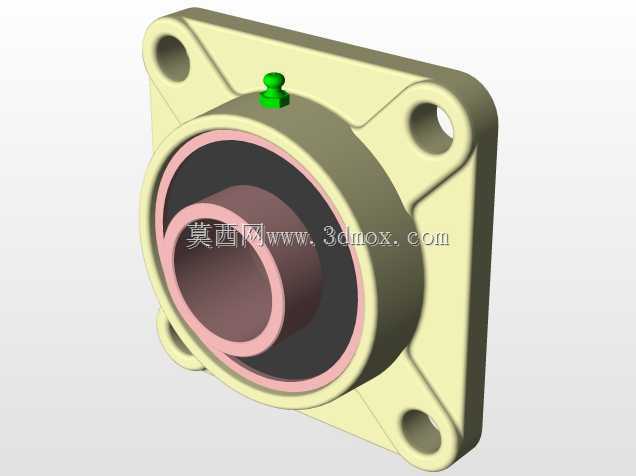

　　台面部分采用多根平行排布的无动力辊筒作为承载面，辊筒两端通过轴承座固定在两侧框架梁上，转动阻力小，工件放置后只需轻微施力即可沿辊道滑动，部分工位可根据需求在辊道间隙加装阻挡机构、定位挡块，实现工件到达指定工位后的自动停驻，方便操作人员完成装配、检测、贴标等工序作业，辊筒下方预留的安装空间可集成扫码装置、检测传感器、顶升移栽机构等功能组件，无需额外改动主体框架即可完成功能拓展。设备的安装边界需要结合现场工位布局确定，常规款的台面高度适配站立操作的人体工程学要求，整体宽度可根据输送工件的最大宽度调整，长度方向可通过多段拼接的方式延长输送距离，支腿的安装 footprint 小于台面外轮廓尺寸，现场布置时不会占用过多通道空间，

　　对接其他输送设备时只需调整两端的衔接高度即可实现平顺过渡。设计过程中需要重点校核辊筒的承重能力，根据单工位最大承载工件重量选择对应壁厚、轴径的辊筒，同时核算框架的整体挠度，确保满负载状态下台面的下挠量不影响辊筒的正常转动，辊筒表面的处理工艺也需要根据输送工件的材质选择，输送易刮花工件时可选用包胶辊筒，输送金属切屑较多的工件时可选用镀锌钢辊筒，方便日常清理切屑避免卡入轴承位置。这类输送台的结构没有复杂的传动组件，日常维护只需定期检查辊筒轴承的润滑状态、脚杯的锁紧情况即可，故障率远低于带动力的输送设备，在中小批量生产的车间、柔性生产线上的适配性极强，既可以作为独立的操作工位使用，也可以多台串联组成短距离输送线，还能与皮带线、顶升移载机、转角机构配合组成完整的物料输送系统，在不占用过多车间空间的前提下，有效提升工序间的物料流转效率，降低一线操作人员的劳动强度。
