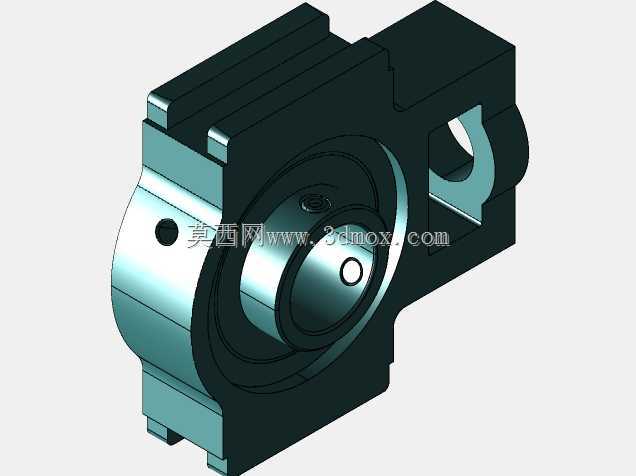

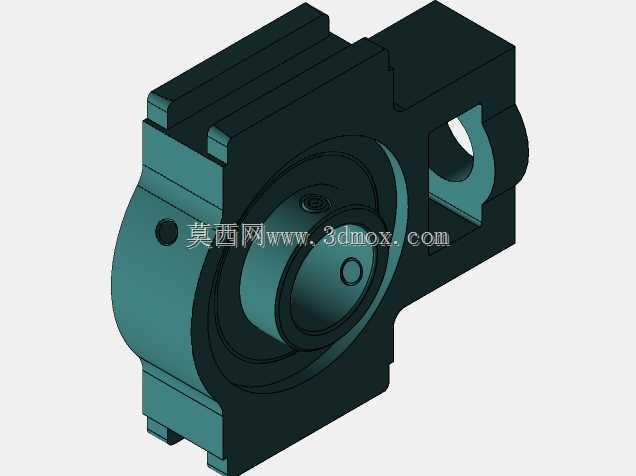

UCT205带滑块座外球面轴承结构设计

项目分类:轴承座 发布时间:2021-12-19 ID:458820
  • UCT205带滑块座外球面轴承结构设计
  • UCT205带滑块座外球面轴承结构设计

  在轻工输送线、食品加工设备、小型农机的传动系统里,这类带滑块座的外球面轴承单元一直是张紧调节环节的核心支撑件,区别于固定式安装的立式、菱形座轴承,滑块式结构天生适配需要调整轴系中心距的工况,比如皮带传动的张紧、链条传动的松弛补偿,安装时不需要额外加工复杂的定位槽,仅靠机架上预留的两条平行导向槽就能完成位置调整,日常维护时松开安装螺栓即可滑动调整张紧度,不需要拆解整个传动链路,能大幅缩短产线停机维护的时间。

  从结构设计逻辑来看,这个轴承单元采用分体式组合思路,核心的外球面球轴承内嵌在铸造成型的滑块座内,轴承外圈的球面结构和座体内腔的球面配合面形成自调心结构,能够补偿安装过程中轴的同轴度误差,以及设备运行时轴系产生的少量挠曲变形,避免轴承因为偏载出现早期点蚀失效。滑块座本体采用带导向凸台的T型槽结构,两侧的凸台刚好卡入机架的导向滑槽内,调整位置时不会出现侧向偏移,保证轴承中心始终和轴系保持垂直,不会因为调整张紧度引入额外的安装误差。座体上的安装孔采用长圆孔设计,预留了足够的调整行程,适配常规工况下的皮带、链条张紧量需求,不需要额外加工调整垫片或者定制安装座。

  从安装边界来看,这类轴承单元适配的轴径为25mm,对应常规205系列轴承的内孔尺寸,座体的整体宽度、导向槽的适配尺寸都符合行业通用的安装互换标准,选型时不需要重新修改机架的安装尺寸,可以直接替换同型号的老旧损坏部件。座体一侧预留的锁紧结构配合轴承自带的顶丝锁紧方式,安装时只需要将轴承内孔穿入光轴,拧紧内圈上的两个顶丝即可完成轴和轴承的固定,不需要额外加工轴肩、挡圈等定位结构,降低了配套轴的加工精度要求,适合中小设备的快速装配需求。

  实际使用场景中,这类轴承单元常被用在小型皮带输送机的尾部张紧辊两端、小型风机的传动端、农用脱粒机的辊轴支撑位置,因为滑块座的结构特性,在皮带出现拉伸松弛后,不需要拆卸辊轴,只需要调整两端轴承座的位置就能重新张紧皮带,相比固定式轴承座需要拆换皮带、调整轴系位置的操作,维护效率提升非常明显。设计建模时需要重点关注几个配合尺寸:一是座体内腔球面和轴承外圈球面的配合公差,过松会导致轴承运行时出现窜动,过紧则会丧失自调心能力,甚至出现卡滞;二是滑块两侧导向面的平行度公差,如果平行度超差,调整张紧度时会出现滑动卡涩,甚至导致座体在滑槽内别劲,运行时产生额外的振动;三是轴承内孔顶丝孔的位置精度,要保证顶丝拧紧时能均匀压在轴的表面,避免因为顶丝偏斜导致轴和内圈出现相对滑动,磨伤轴表面。

  另外,座体的结构设计做了等强度优化,在轴承承载的主要受力部位加厚了壁厚,在非受力区域做了减重挖除,既保证了运行时的结构强度,能够承受径向载荷为主的传动受力,又控制了整体重量,降低了材料成本。座体端部的开口结构是为了方便轴承的装入和拆卸,维护时可以直接从开口位置敲出旧轴承,装入新轴承,不需要专用的拉马工具,适合现场没有专业维修工具的工况。建模时还原了所有的安装特征,包括导向凸台的尺寸、长圆孔的位置、球面内腔的曲率、顶丝孔的位置,能够直接用于虚拟装配验证,检查和机架滑槽、配套轴系的干涉情况,也可以直接导出工程图用于生产加工,不需要额外补充结构细节。在做设备选型时,需要注意核算轴承的额定动载荷是否满足传动系统的受力要求,同时预留足够的调整行程,保证皮带或者链条在整个使用寿命周期内都有足够的张紧调整量,避免出现调整行程不足导致的皮带过早报废问题。
