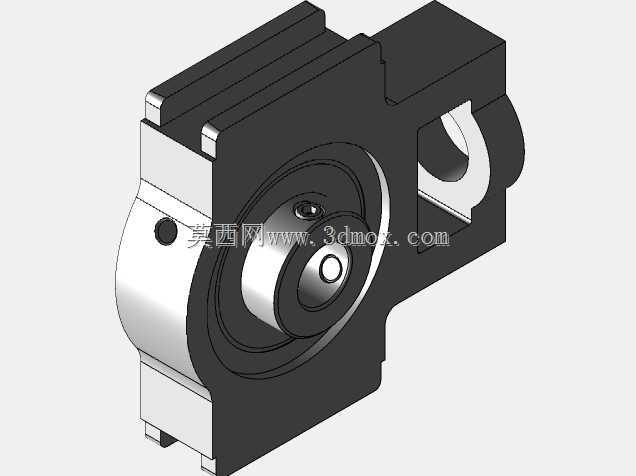

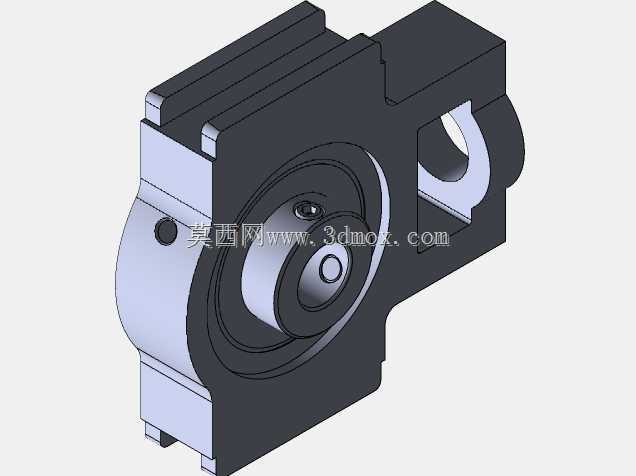

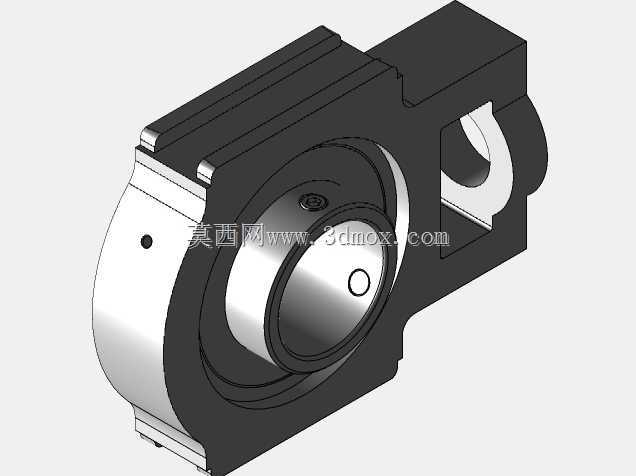

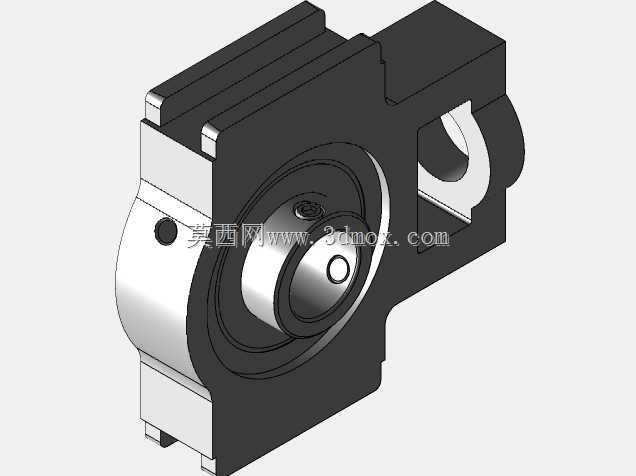

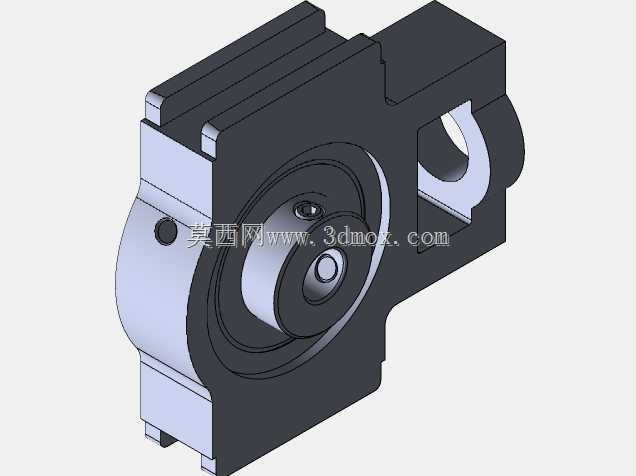

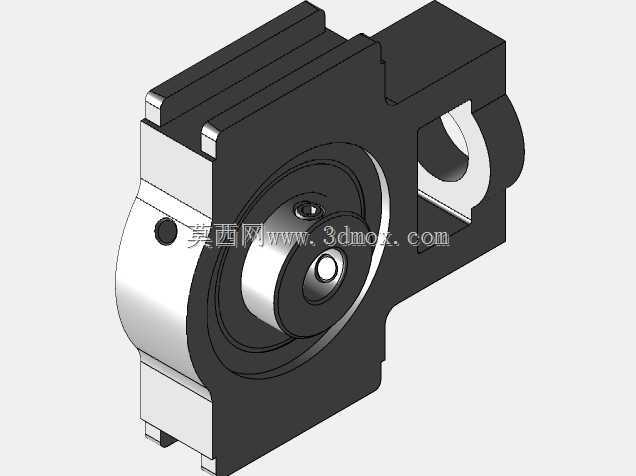

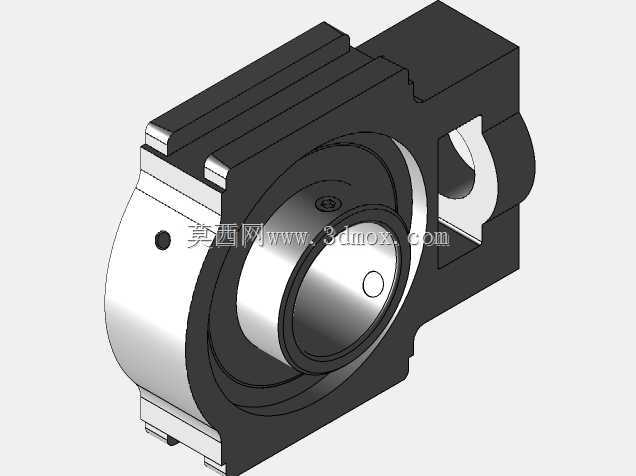

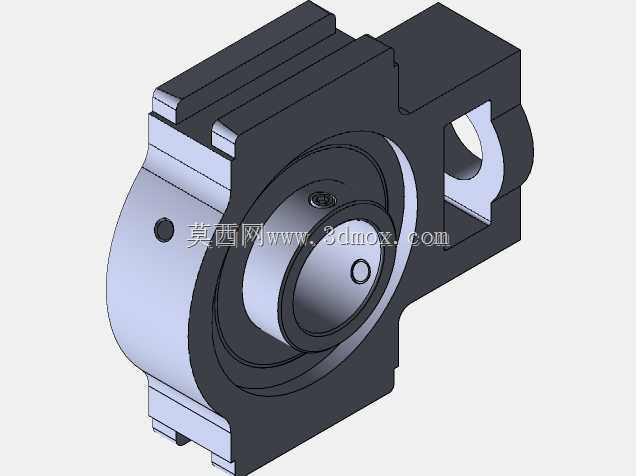

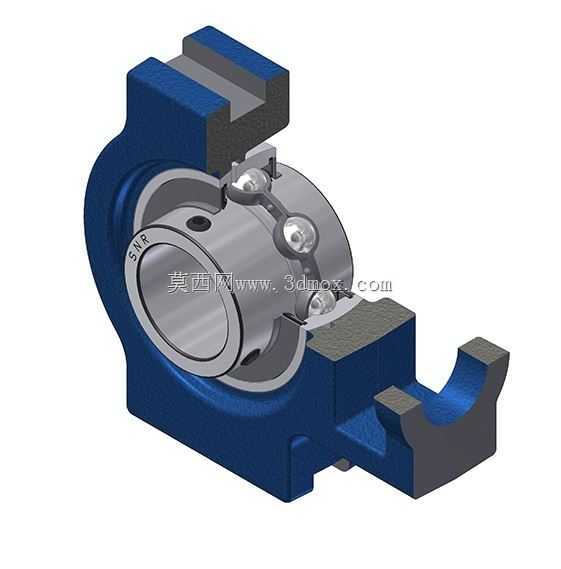

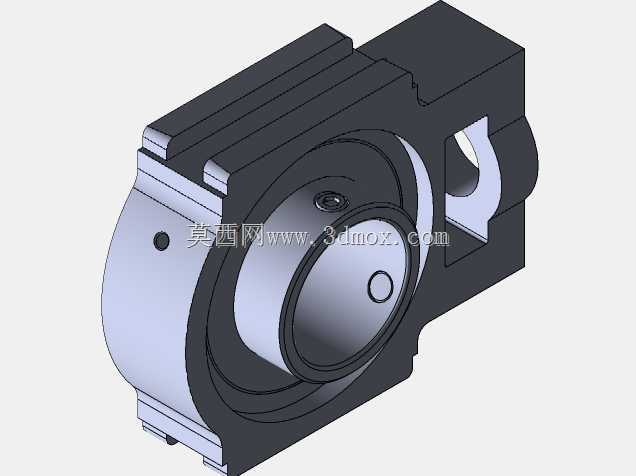

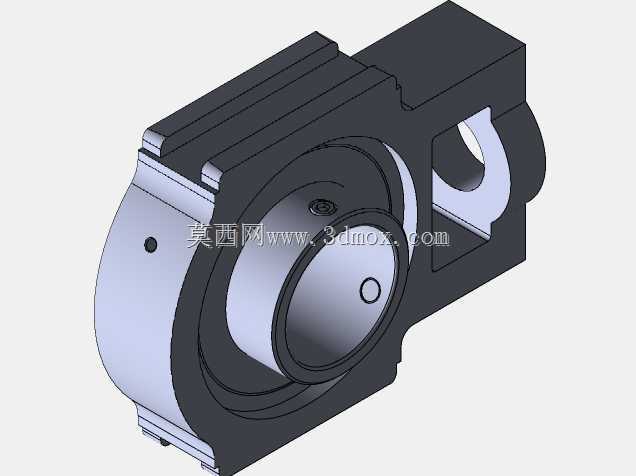

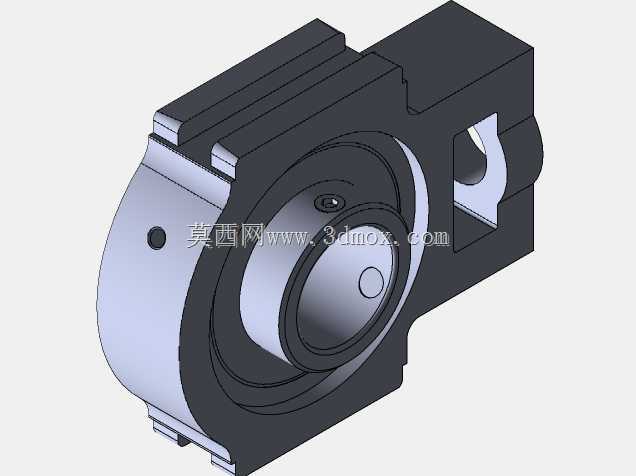

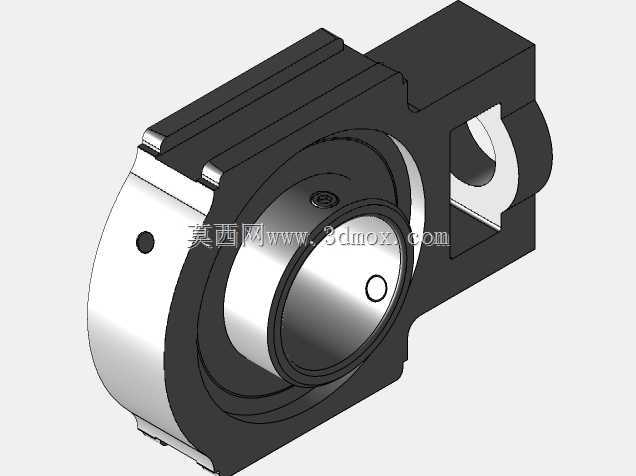

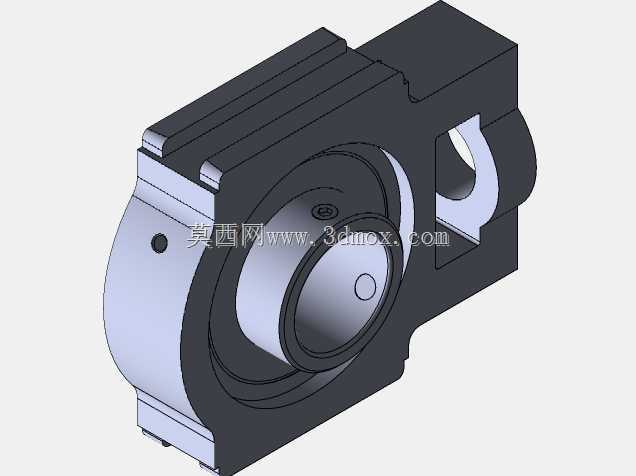

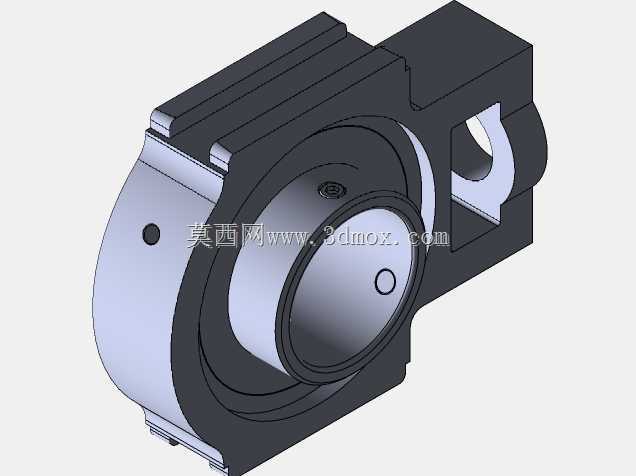

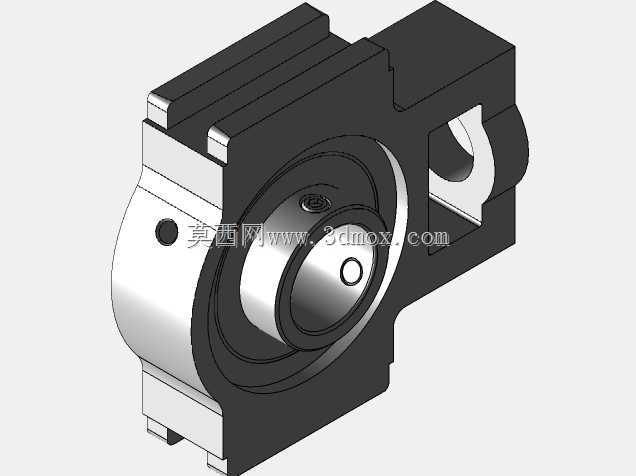

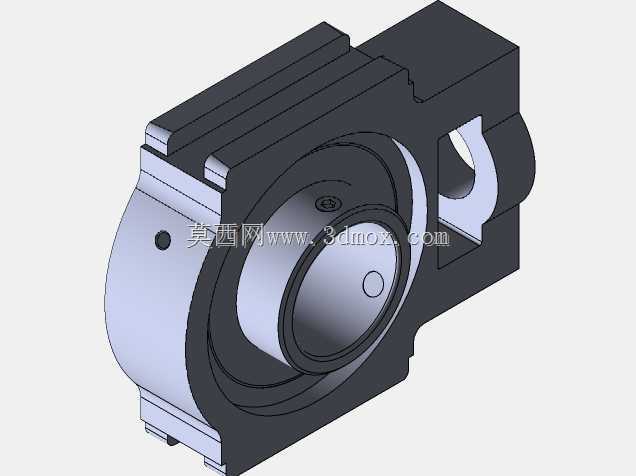

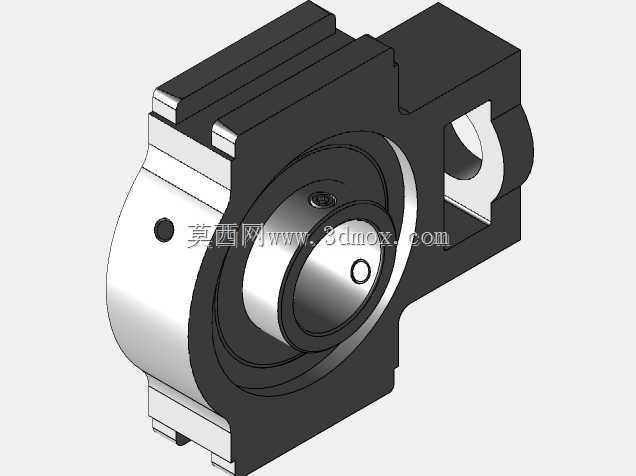

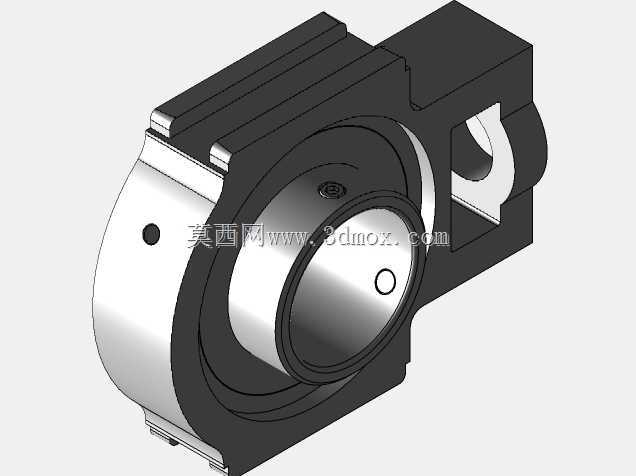

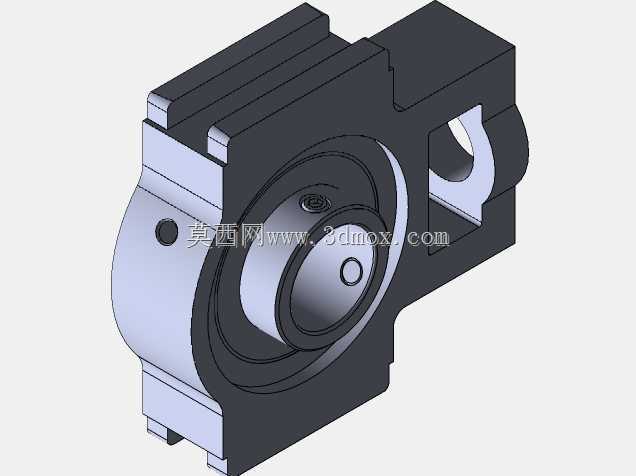

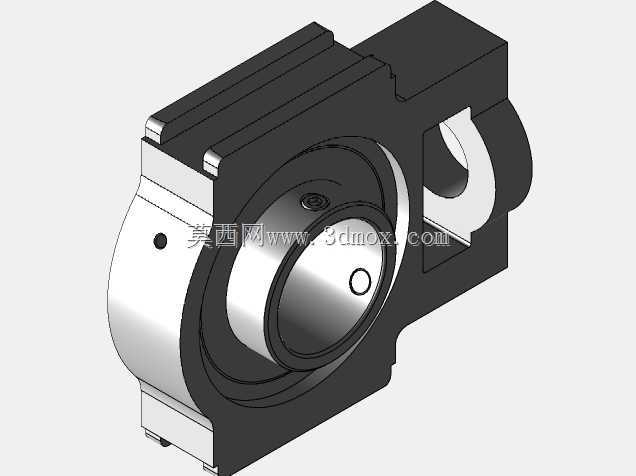

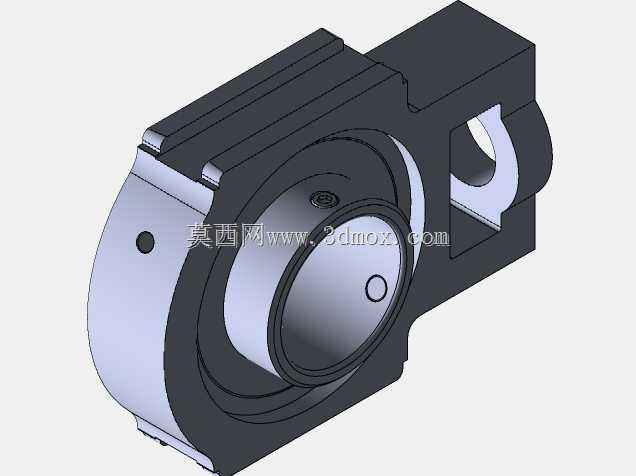

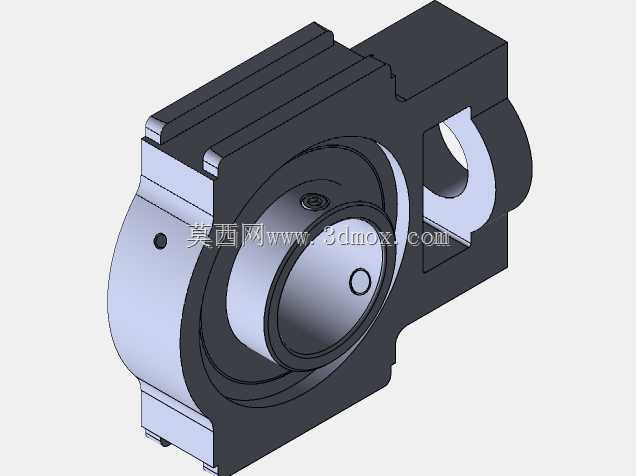

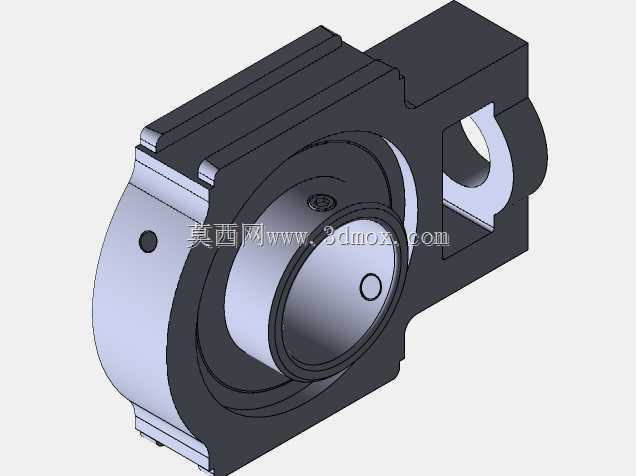

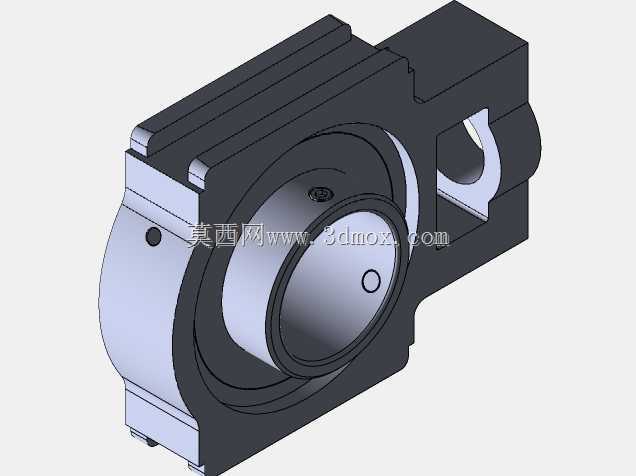

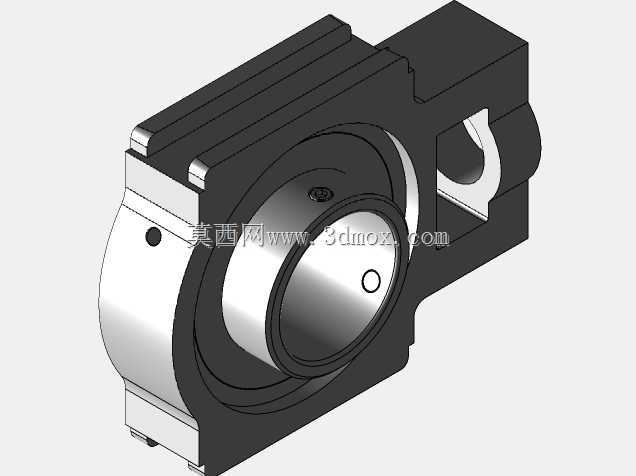

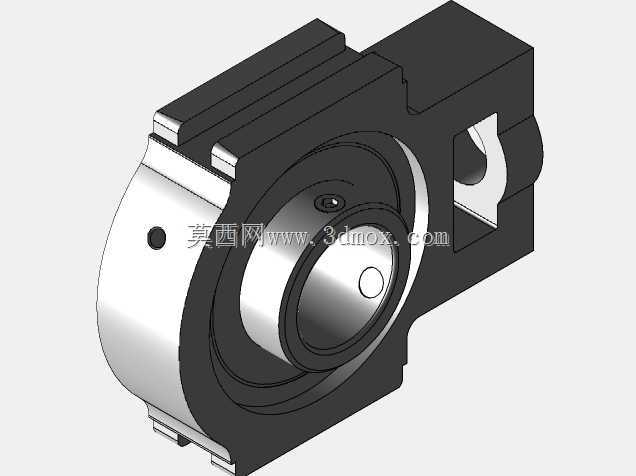

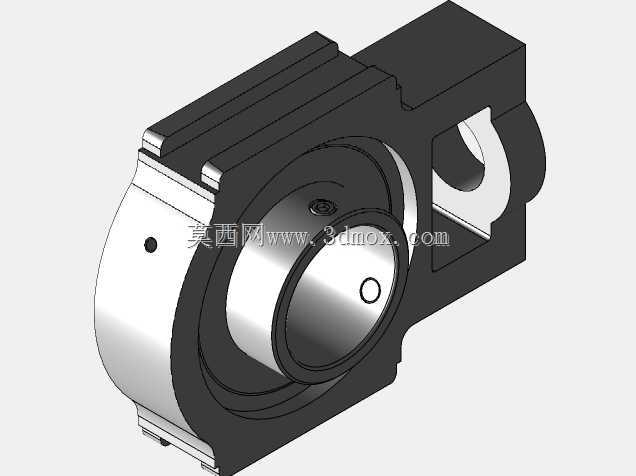

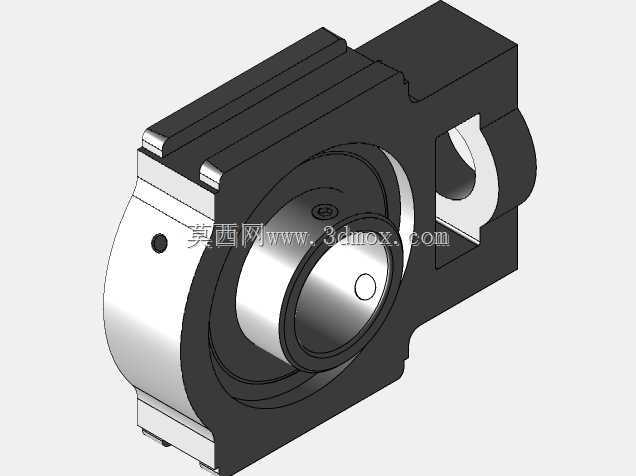

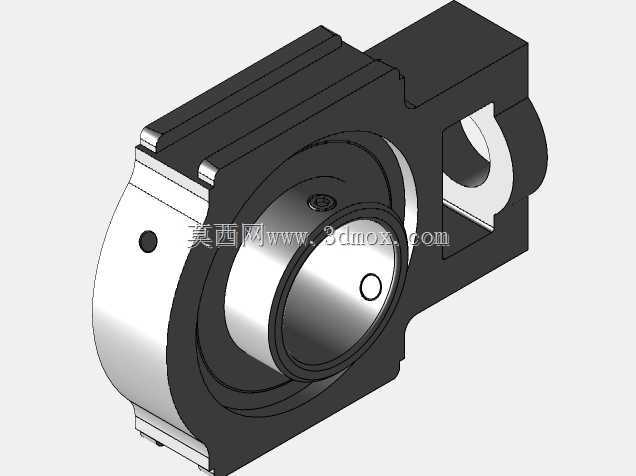

带座外球面剖分式轴承单元结构

　　在各类轻工输送、农业机械、中小型传动设备的转轴支撑场景中，这类带剖分式座体的外球面轴承单元是非常常见的支撑部件，它不需要复杂的安装基座加工，能快速完成转轴的定位与固定，适配很多现场改造、快速换型的装配需求。很多现场维护的场景里，传统整体式轴承座更换时需要拆卸轴端的联轴器、带轮甚至整套传动链，拆装工作量大，停机时间长，而这种剖分式结构的座体，只需要拆开上下座的连接位置，就能直接把轴承组件从轴的中段位置拆装，不需要挪动轴上已装的其他传动零件，对于已经布设完成的生产线维护来说，能省下大量的拆装工时。

　　从功能特性上看，这个轴承单元自带调心适配能力，外球面轴承的外圈球面和座体的内凹球面配合，能补偿轴加工或者安装时产生的少量同轴度误差，避免轴因为轻微偏斜产生的附加弯矩，减少轴承的早期磨损，延长支撑结构的使用寿命。座体采用的是铸铁材质的开放式安装结构，两个安装脚的位置预留了长条形的安装槽，不是固定的圆孔，安装时可以在一定范围内调整轴的中心位置，适配不同安装基座的孔位偏差，现场安装的容错率更高。轴承本身自带顶丝锁紧结构，内圈上的紧定螺钉可以直接顶在转轴的表面，不需要额外的轴肩、锁紧螺母等轴向定位零件，转轴只需要加工成光轴就能完成固定，零件加工成本更低，装配流程更简单。

　　设计这个结构的时候，首先要考虑的是载荷的传递路径，轴承承受的径向载荷会通过外圈的球面均匀传递到座体的承窝位置，再通过座体的两个安装脚分散到安装基座上，所以座体的承窝位置做了加厚的加强筋结构，从承窝外侧一直延伸到安装脚的根部，避免载荷集中在座体的薄壁位置产生断裂。剖分面的位置选在轴承中心水平面偏上的位置，上下座连接后能完全包裹住轴承外圈，不会因为剖分缝的存在降低径向承载能力，连接螺栓的位置布置在座体两侧的凸台上，拧紧时的压紧力能均匀作用在剖分面上，保证工作时上下座不会出现错位。轴承的密封结构采用的是内置式的接触密封，密封唇口贴合在内圈的密封槽位置，能阻挡外界的粉尘、水汽进入轴承内部的滚道区域，同时留住轴承内部的润滑脂，很多粉尘较大的输送线、农机作业场景下，这种密封结构能大幅减少轴承的维护频次，不需要频繁加注润滑脂。

　　从安装边界尺寸来看，这类轴承单元的安装脚间距、中心高、轴孔直径都有对应的行业通用尺寸序列，选型时不需要单独定制安装尺寸，可以直接替换同规格的其他品牌同类型产品。座体的两个安装槽的宽度适配常用的膨胀螺栓或者机牙螺栓尺寸，安装时不需要额外加工特殊的紧固件。轴承内圈的宽度尺寸适配常规光轴的配合公差，顶丝的锁紧位置避开了轴上的应力集中区域，不会因为顶丝的压紧力导致轴产生局部变形。整个单元的轴向尺寸比较紧凑，不需要在轴上预留太多的安装空间，适合安装位置比较局促的传动部位，比如小型输送机的辊筒两端、农机的传动辊支撑位置、小型风机的转轴支撑等场景。

　　实际使用中，这种结构的轴承单元能承受中等大小的径向载荷，也能承受一定程度的轴向窜动，因为外球面的配合结构允许内圈和外圈之间有少量的轴向位移，能补偿轴受热伸长产生的尺寸变化，避免轴因为热胀冷缩被顶死产生附加应力。座体的表面做了氧化或者喷漆处理，能适应普通车间、户外田间的轻度腐蚀环境，不会轻易生锈。很多设备制造厂在做中小型传动设备设计的时候，会优先选用这类成熟的轴承单元，不需要自己设计复杂的轴承支撑结构，只需要在安装基座上加工对应的安装平面，预留螺栓孔位置就能完成支撑结构的设计，能大幅缩短设备的研发周期，降低结构设计的风险，同时这类标准件的采购成本低，备件供应充足，后期维护更换也很方便。
