在各类工业传动场景中,带座外球面轴承是支撑旋转轴系、抵消径向与少量轴向载荷的核心基础部件,这类立式UCP结构的轴承单元,广泛应用在农业机械输送线、轻工设备传动辊组、小型风机转轴、食品包装线驱动端等场景,不需要额外加工复杂的轴承安装孔位,能大幅降低设备机架的加工精度要求,缩短装配调试周期。从实际使用角度看,这类轴承单元的核心作用是为旋转轴提供稳定的回转支撑,同时通过座体的安装结构将轴系工作产生的载荷传递到设备机架上,自带的密封结构能阻挡车间内的粉尘、切削碎屑、喷淋水汽进入轴承内部滚道,相比传统的分离式轴承与轴承座装配结构,预装配完成的单元不需要现场调整轴承游隙,也不需要额外配置密封端盖,对一线装配人员的技术要求更低,适配中小载荷、

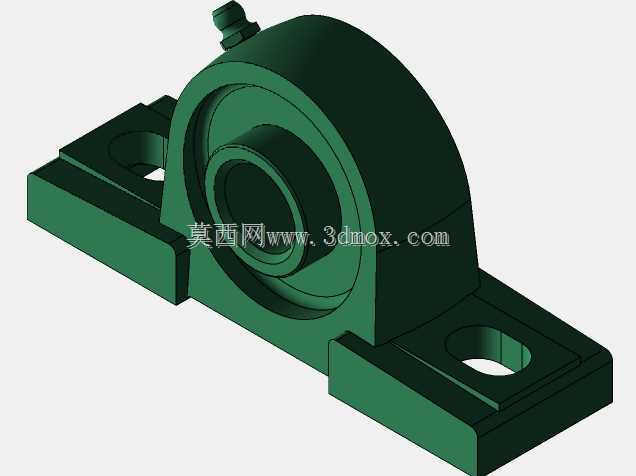

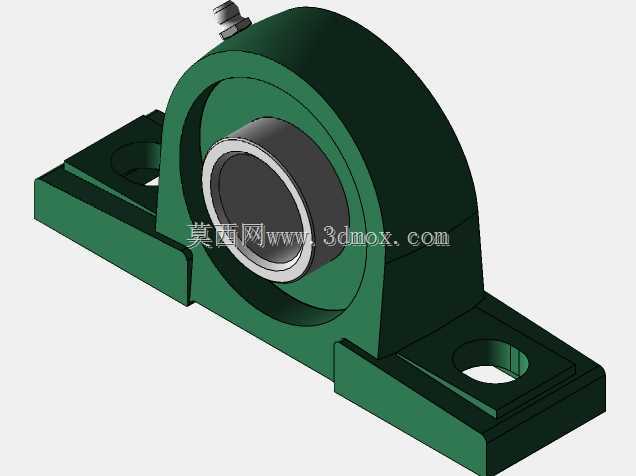

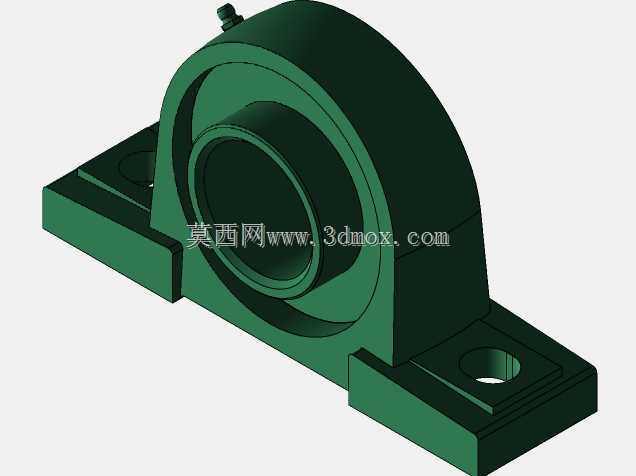

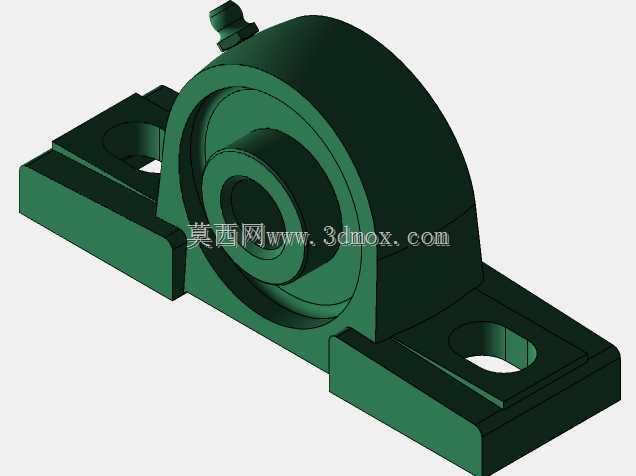

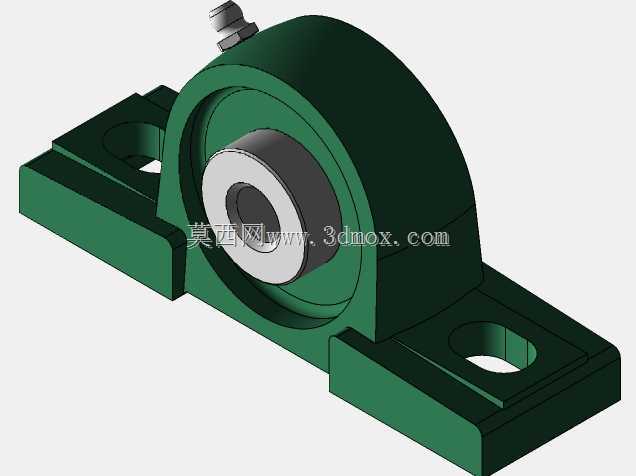

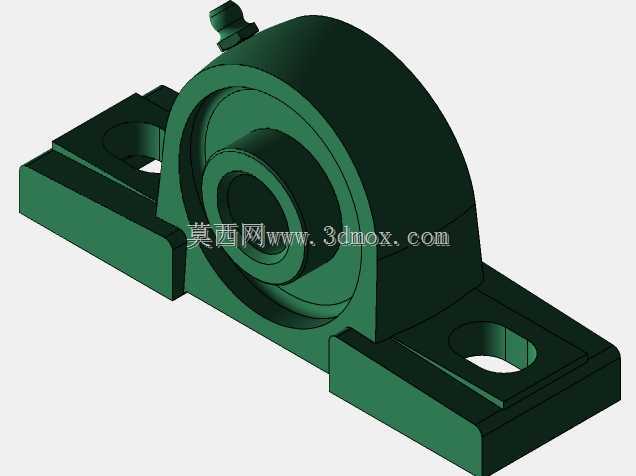

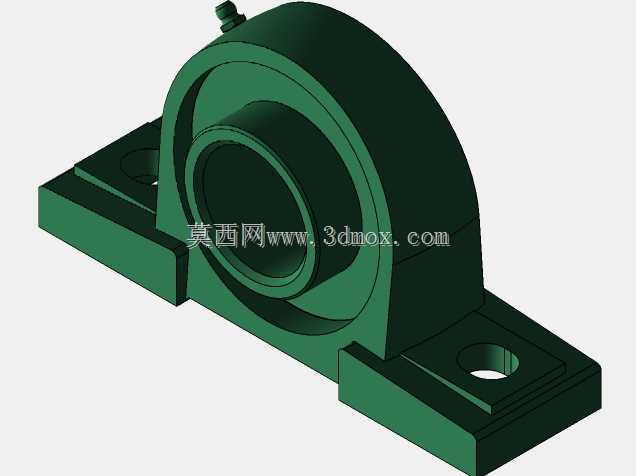

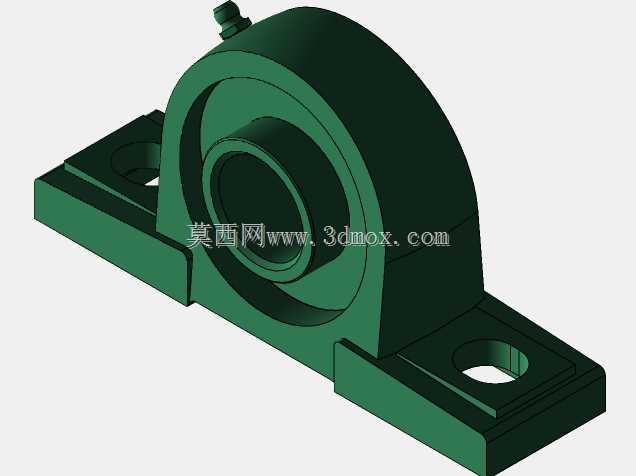

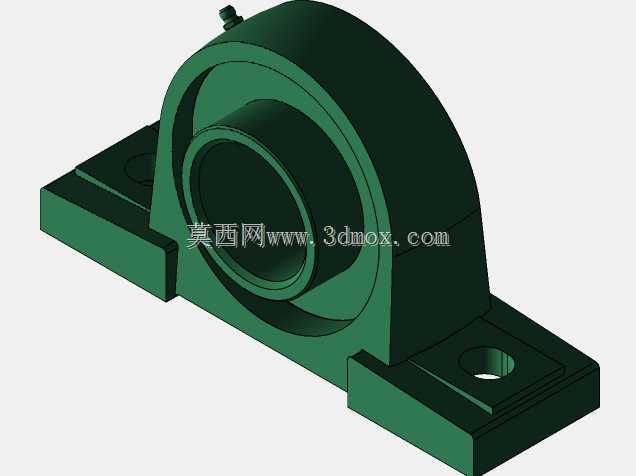

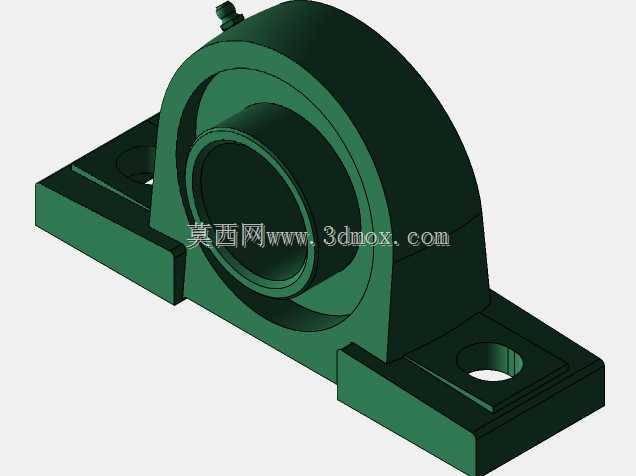

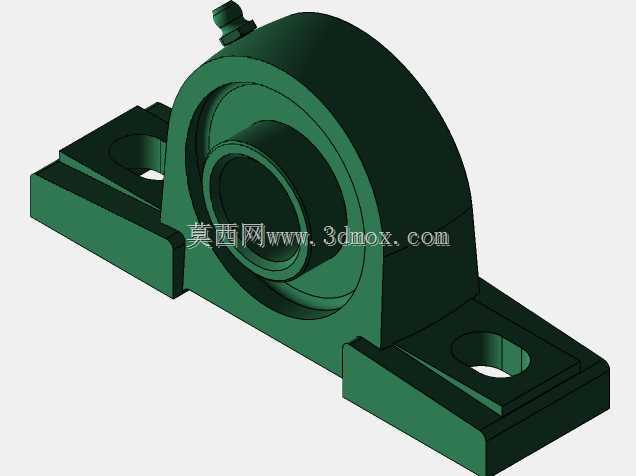

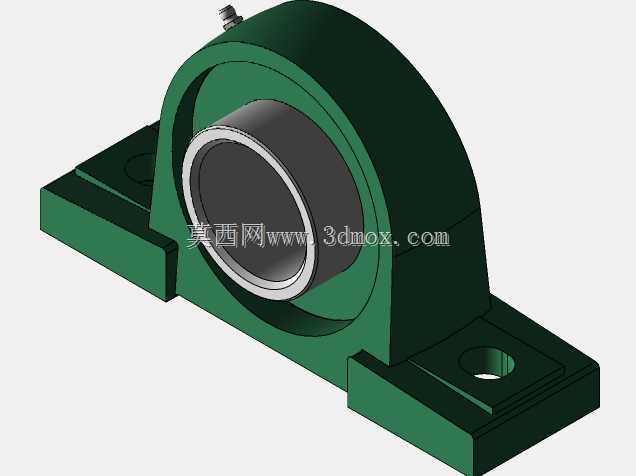

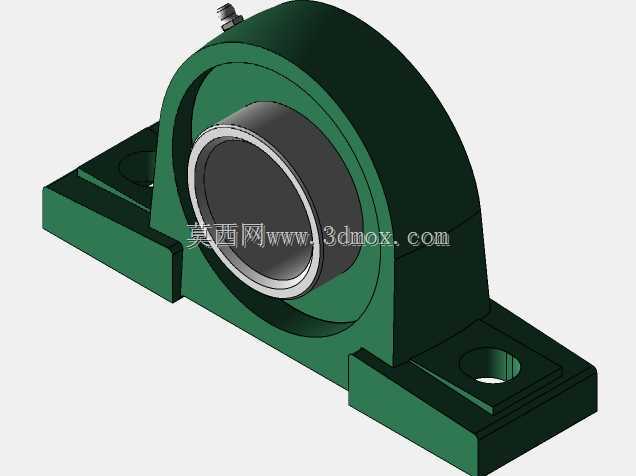

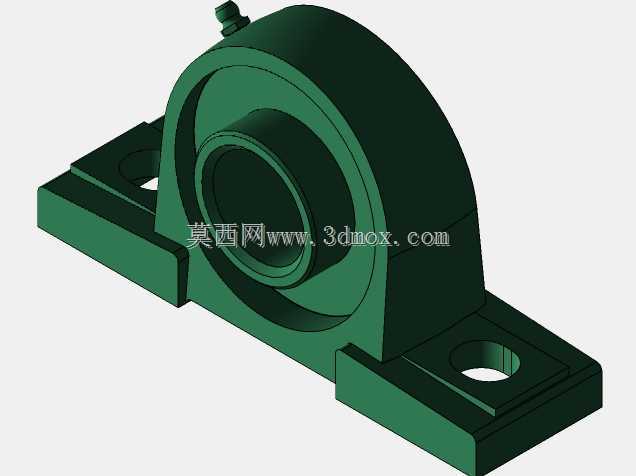

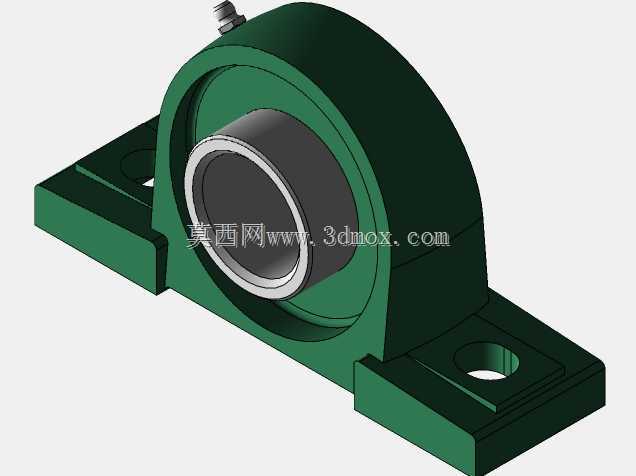

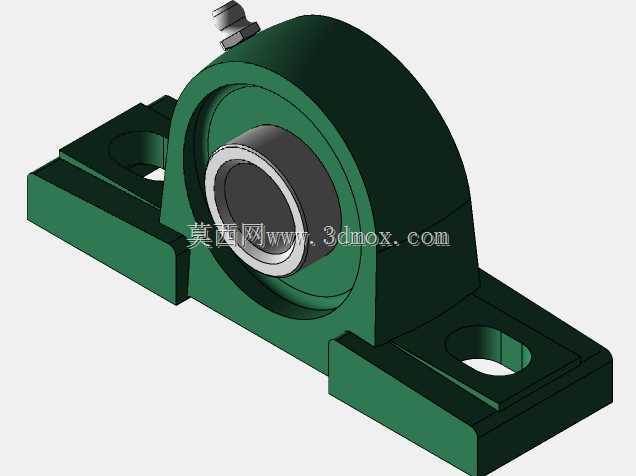

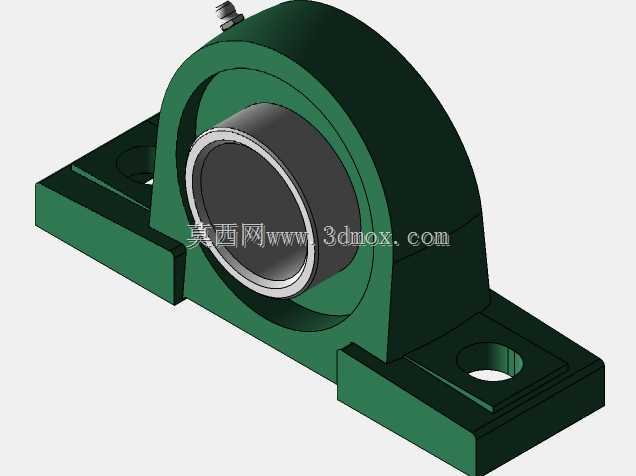

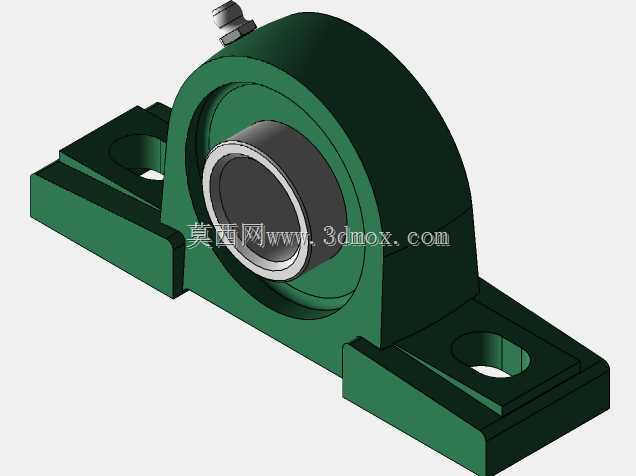

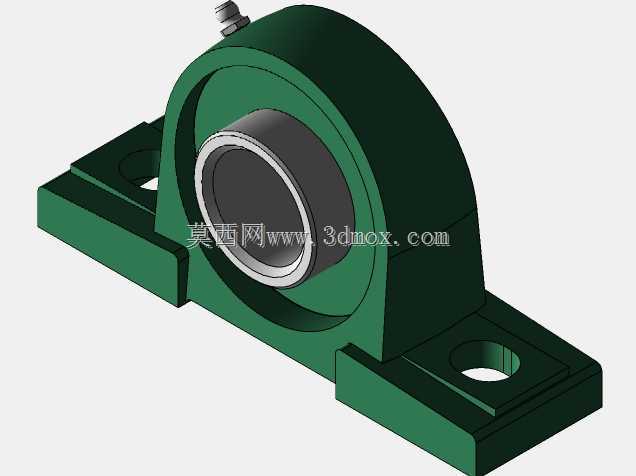

中低转速的通用传动工况。从设计逻辑上拆解这个结构,整体分为铸造座体与外球面轴承两部分,座体采用立式双安装脚的结构,两个安装脚对称分布在轴承承孔的两侧,每个安装脚上加工有长圆形的安装通孔,这种长孔设计允许安装时在一定范围内调整轴系的中心距,补偿机架加工时的孔位误差,也方便后期张紧配套的传动皮带或者链条;座体的承孔加工为与轴承外球面匹配的内凹球面,当轴系出现少量的安装偏角、或者设备运行中产生轴的挠曲变形时,轴承可以在座孔内自动调心,避免轴承滚道出现偏载卡滞、过早疲劳剥落的问题。外球面轴承部分的内孔为直孔设计,通常采用顶丝锁紧的方式与转轴固定,轴承外圈的球面与座体配合,两侧自带的橡胶密封唇与内圈的密封槽贴合,能在多尘、

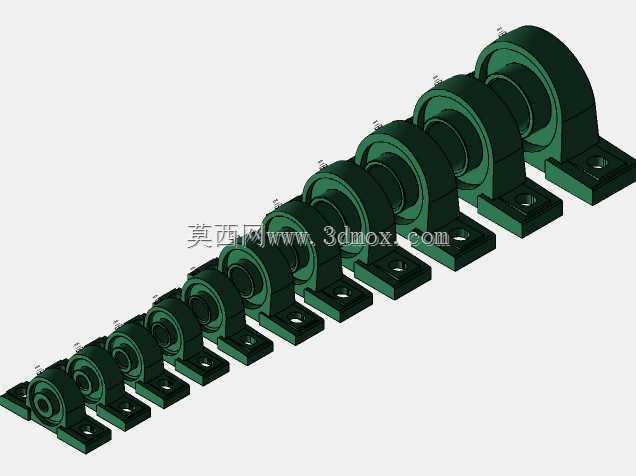

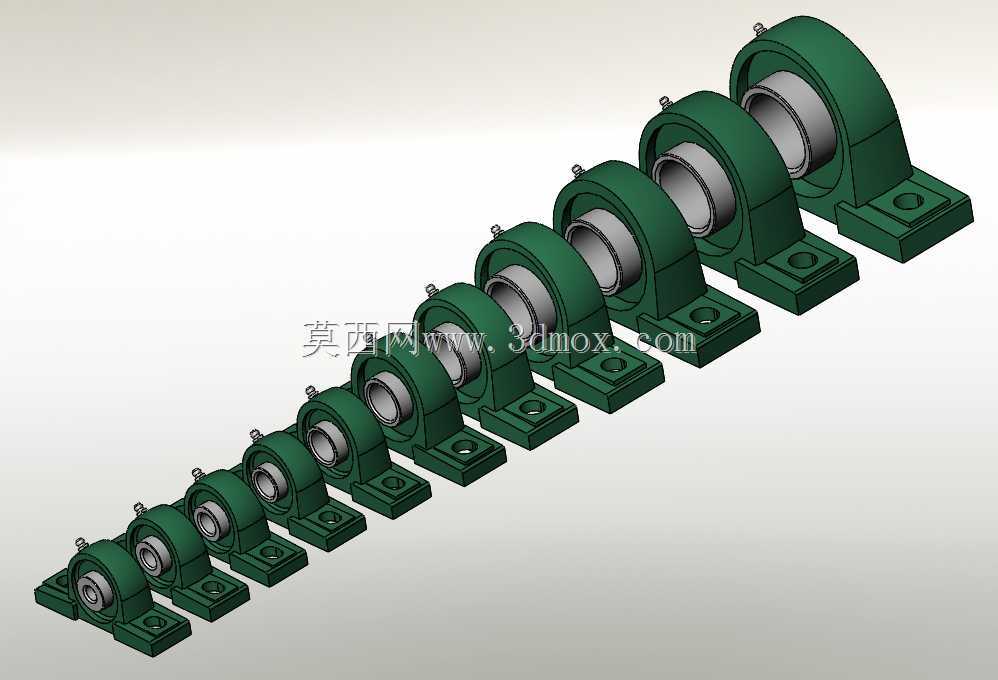

潮湿的工况下维持轴承内部润滑脂的密封性能,不需要频繁补充润滑脂就能维持较长的维护周期。从安装边界尺寸来看,这类轴承单元的核心安装参数包括轴承内孔直径、座体总长度、两个安装孔的中心距、安装孔的宽度、座体总高度、轴承中心到安装底面的高度,在做设备结构设计选型时,首先要根据轴的直径匹配对应内孔规格的轴承单元,再核算轴系工作时的径向载荷是否在该型号轴承的额定动载荷范围内,同时要确认安装面的空间尺寸能容纳座体的整体轮廓,两个安装长孔的位置要与机架上预设的安装螺栓位置匹配,安装时螺栓穿过长孔后不需要一次性拧紧,待轴系的同轴度调整完成、皮带或链条张紧度合适后,再交叉拧紧两个安装脚的固定螺栓,避免座体出现安装应力。在实际设备维护场景中,
这类带座轴承的失效大多是因为密封失效后杂质进入滚道,或者安装时轴的对中偏差过大导致的偏载磨损,设计选型时如果是粉尘浓度较高的工况,还可以额外选配带三重密封的轴承配置,或者在座体外部加装防尘护罩,延长轴承的使用寿命;如果是有一定冲击载荷的工况,要选择铸铁材质座体的型号,相比冲压钢板座体,铸铁座的刚性更好,抗冲击载荷的能力更强,能避免冲击载荷下座体开裂的问题。很多刚接触结构设计的工程师在选型时容易忽略轴承中心高的尺寸公差,实际上这类铸造座体的中心高公差会直接影响轴系的平行度,尤其是多根辊道平行布置的输送线场景,如果相邻轴承座的中心高偏差过大,会导致传动皮带跑偏、辊轴转动卡滞的问题,建模时需要严格按照样本的尺寸公差预留调整空间,安装面的平面度也要控制在合理范围内,避免座体安装后出现变形,导致轴承内圈与外圈的同轴度超差。另外在三维建模过程中,要注意还原座体的铸造圆角、安装孔的沉台结构、轴承外圈与座孔的配合间隙,还有顶丝的位置与锁紧结构,这些细节会直接影响后续生成工程图的准确性,也能在做装配干涉检查时提前发现轴与座体、固定螺栓与周边结构的干涉问题,减少后期现场装配时的整改工作量。
